Parte lateral da carroçaria (completa)
Código de correção:
10100130602
10100130702
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

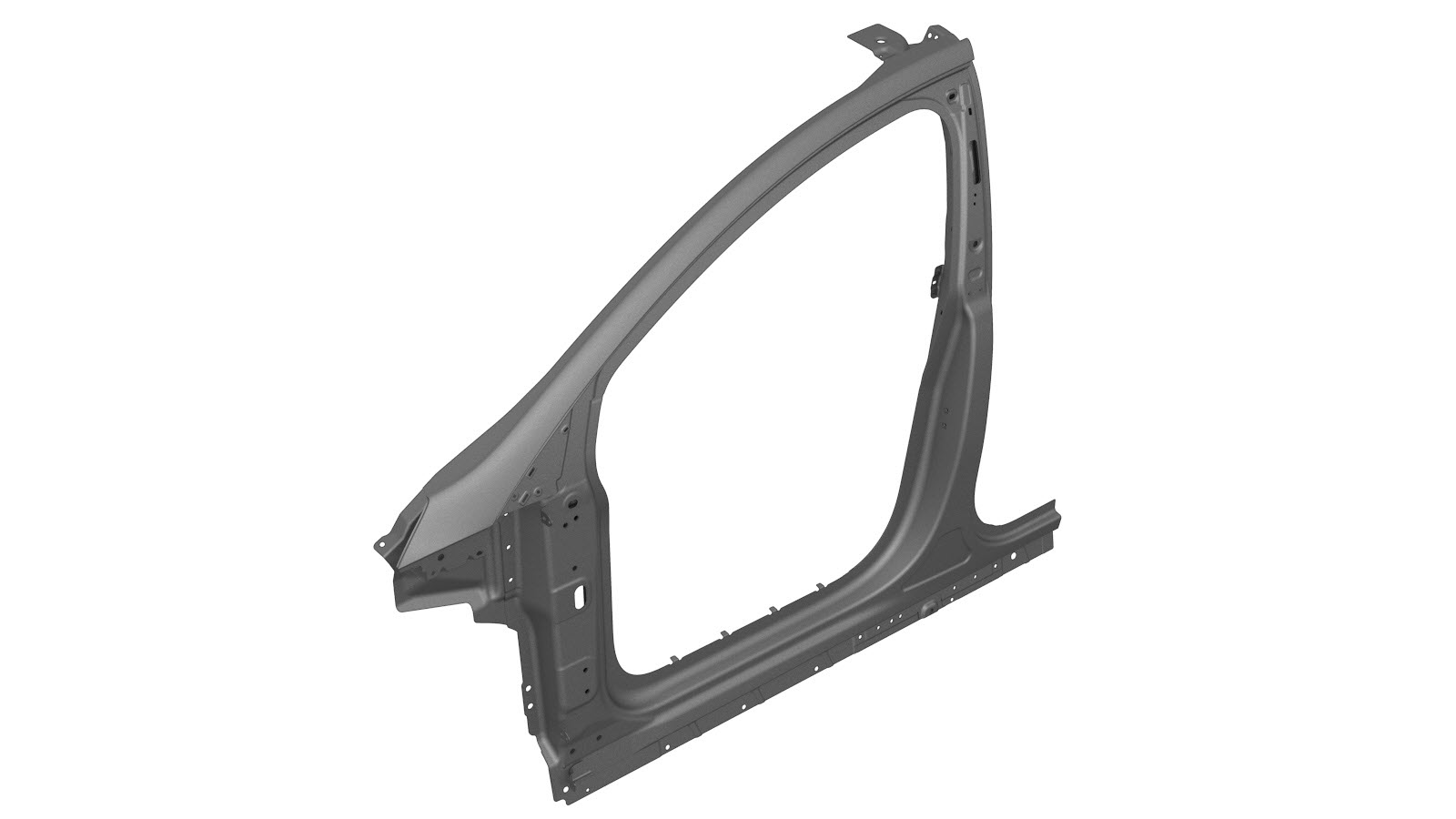

| 1 | ASY - BODY SIDE COMPLETE (Parte lateral da carroçaria – completa) | |
| 8 | Rebite estrutural de resistência elevada, 6,5 mm | |
| 1 | Rebite embutido, 4,8 mm, curto | |
| 3 | Rebite embutido, 4,8 mm, comprido | |
| 1 | Rebite oco S08 | |
| 3 | Rebite oco S18 | |
| 14 | Rebite oco S28 | |
| 20 | Rebite oco S38 | |
| 11 | Rebite oco S48 | |
| 3 | Rebite oco S58 | |
| 9 | Parafuso , M8-1.25X27 | Número de peça Tesla 1621820-00-A. |
| 6 | Parafuso , HF M6X18 PC88 MAT | Número de peça Tesla 1006529-00-A. |
| 2 | Parafuso , HF M10X80 PC109 SHLDR | Número de peça Tesla 1053943-00-C. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

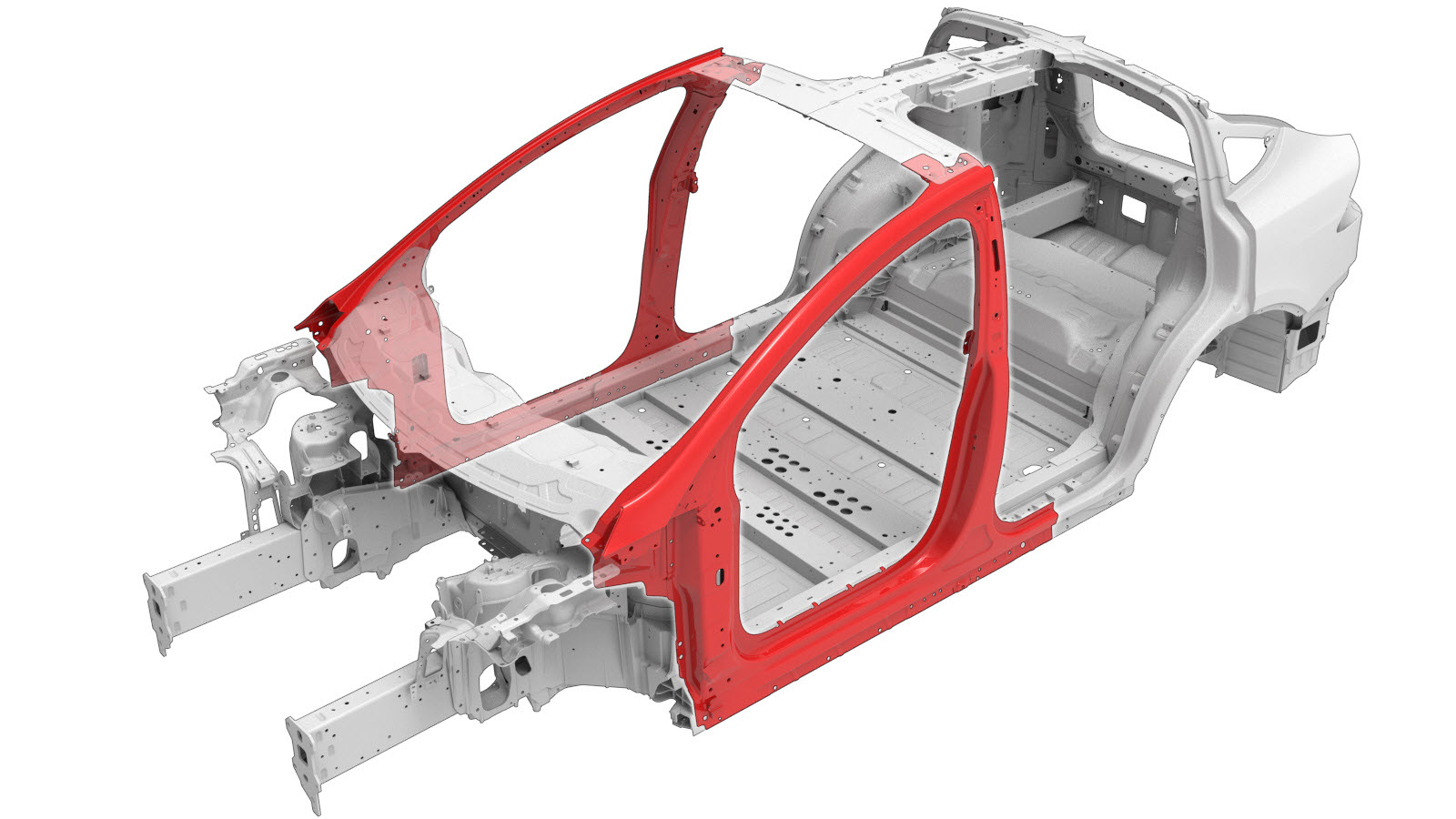

Remova o componente original.
-

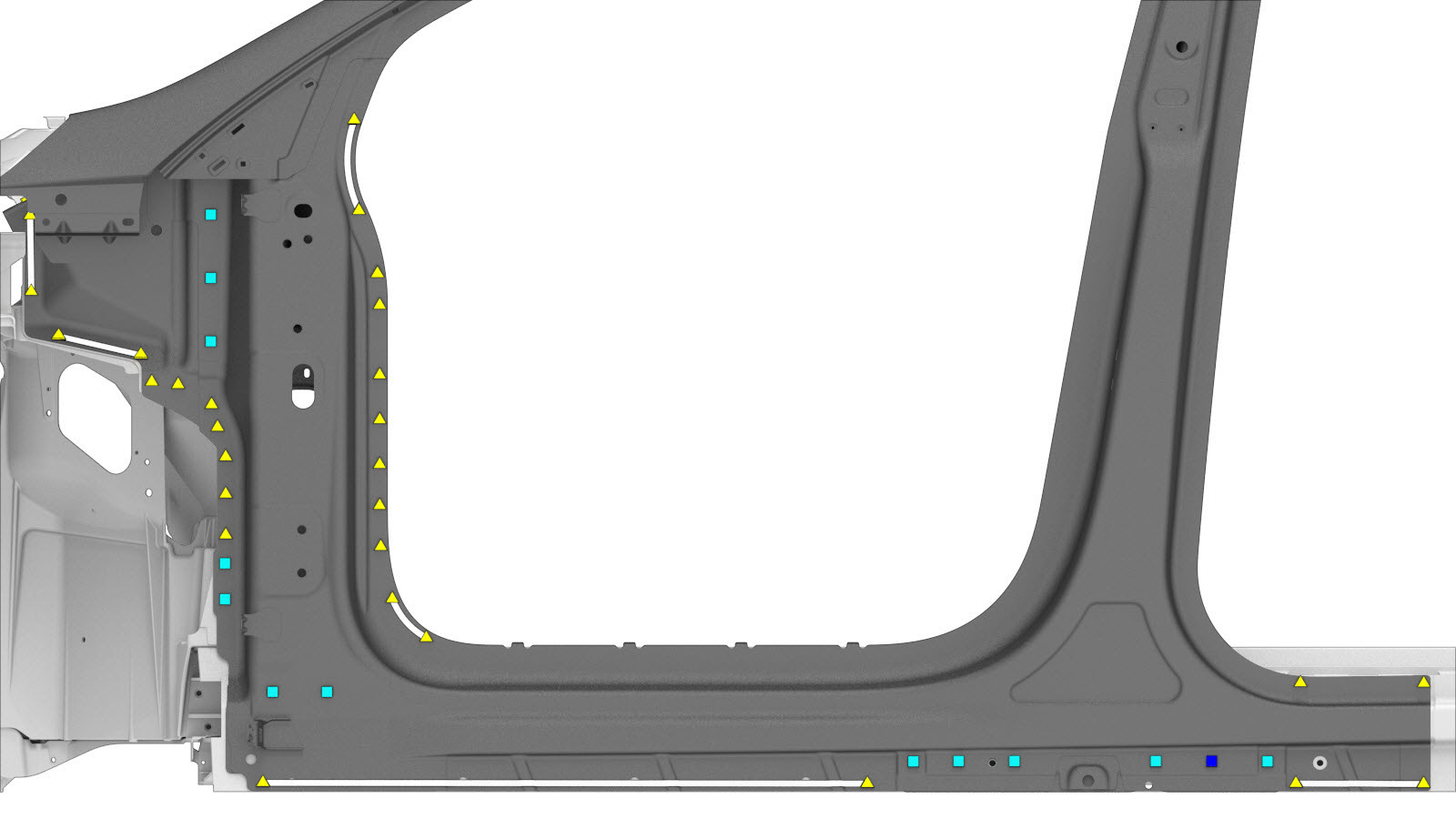

Prepare a instalação.

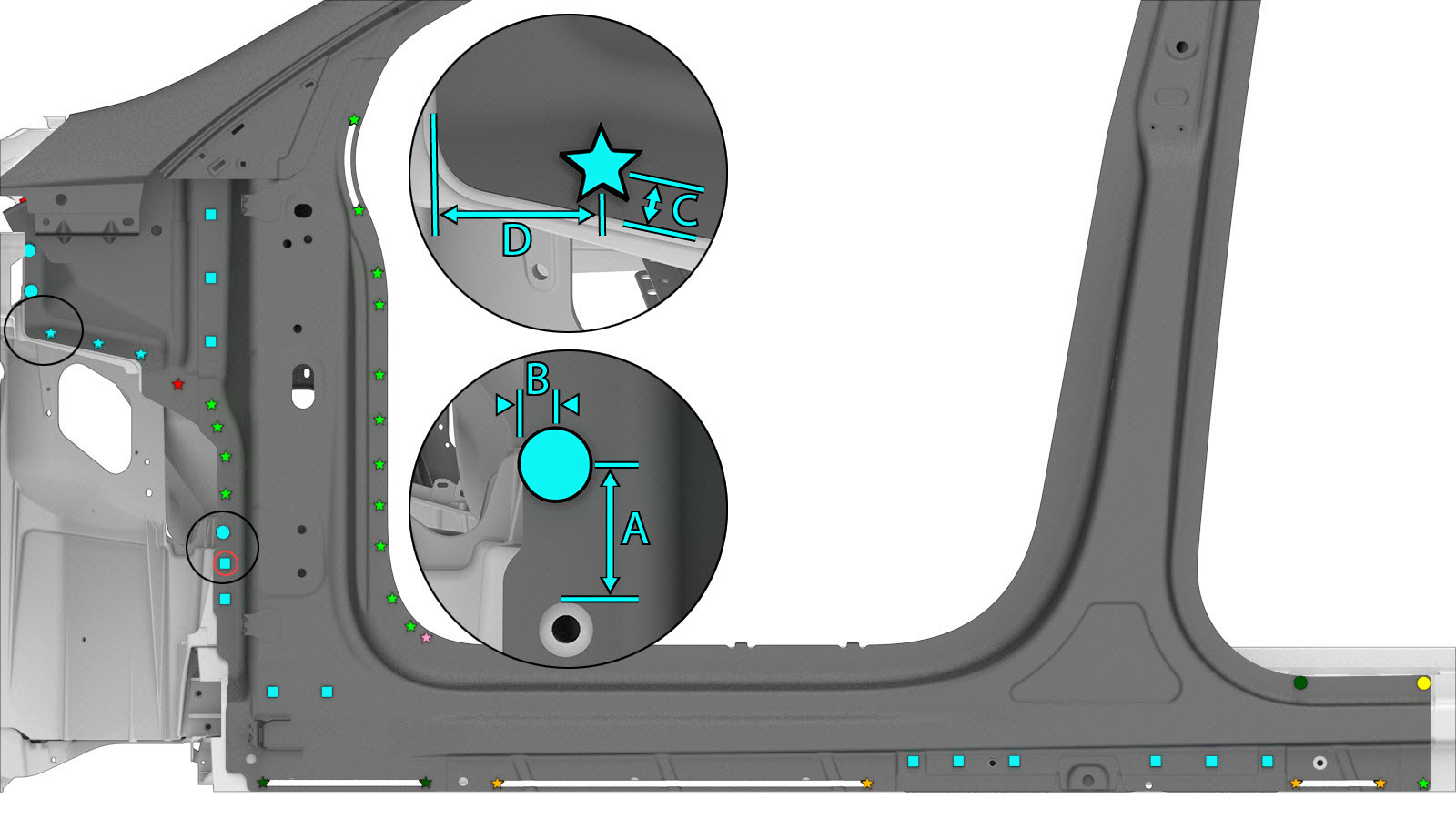

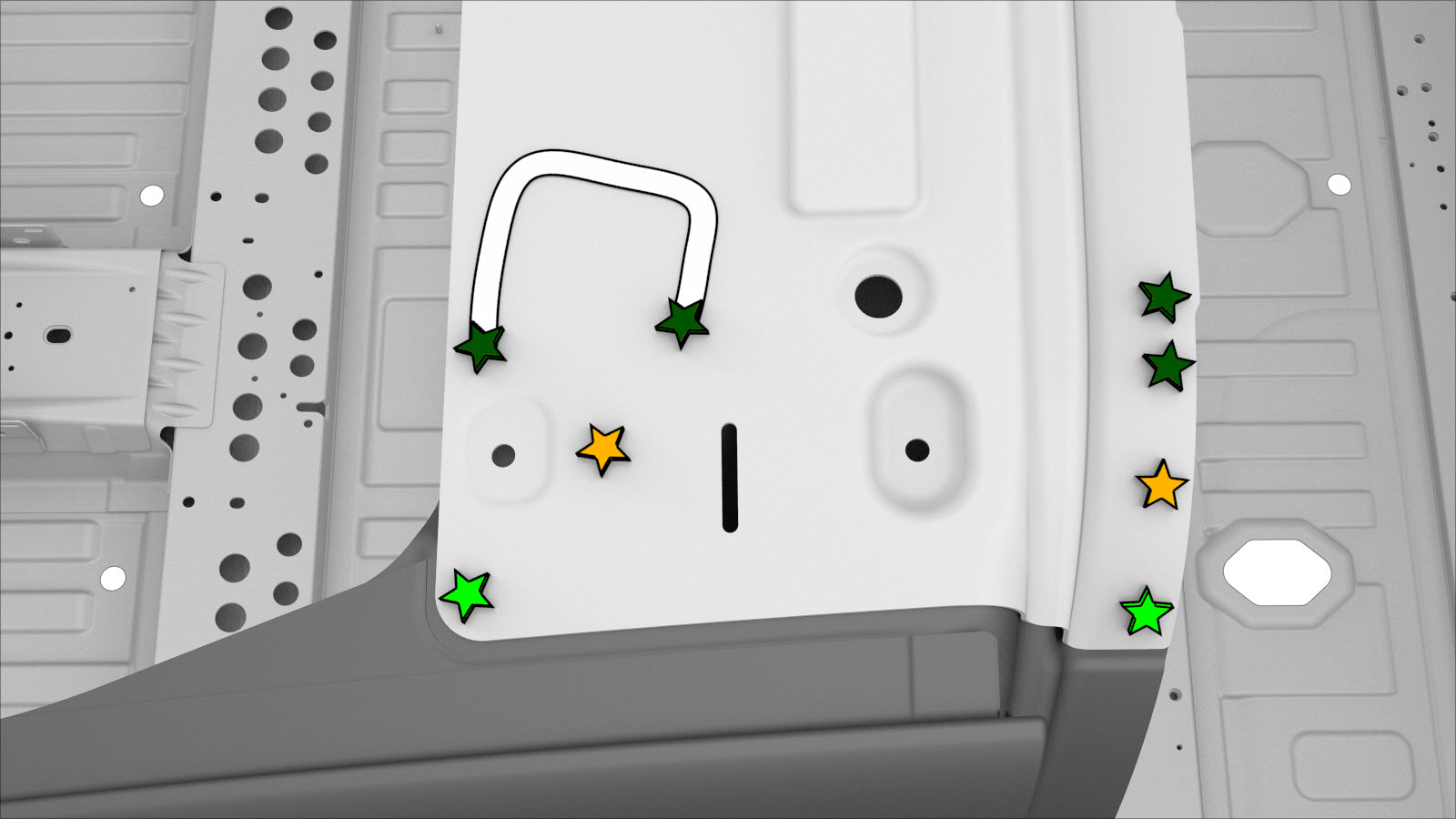

ou rebites estruturais de resistência elevada, 6,5 mm
- A = 35 mm.
- B = 8 mm.

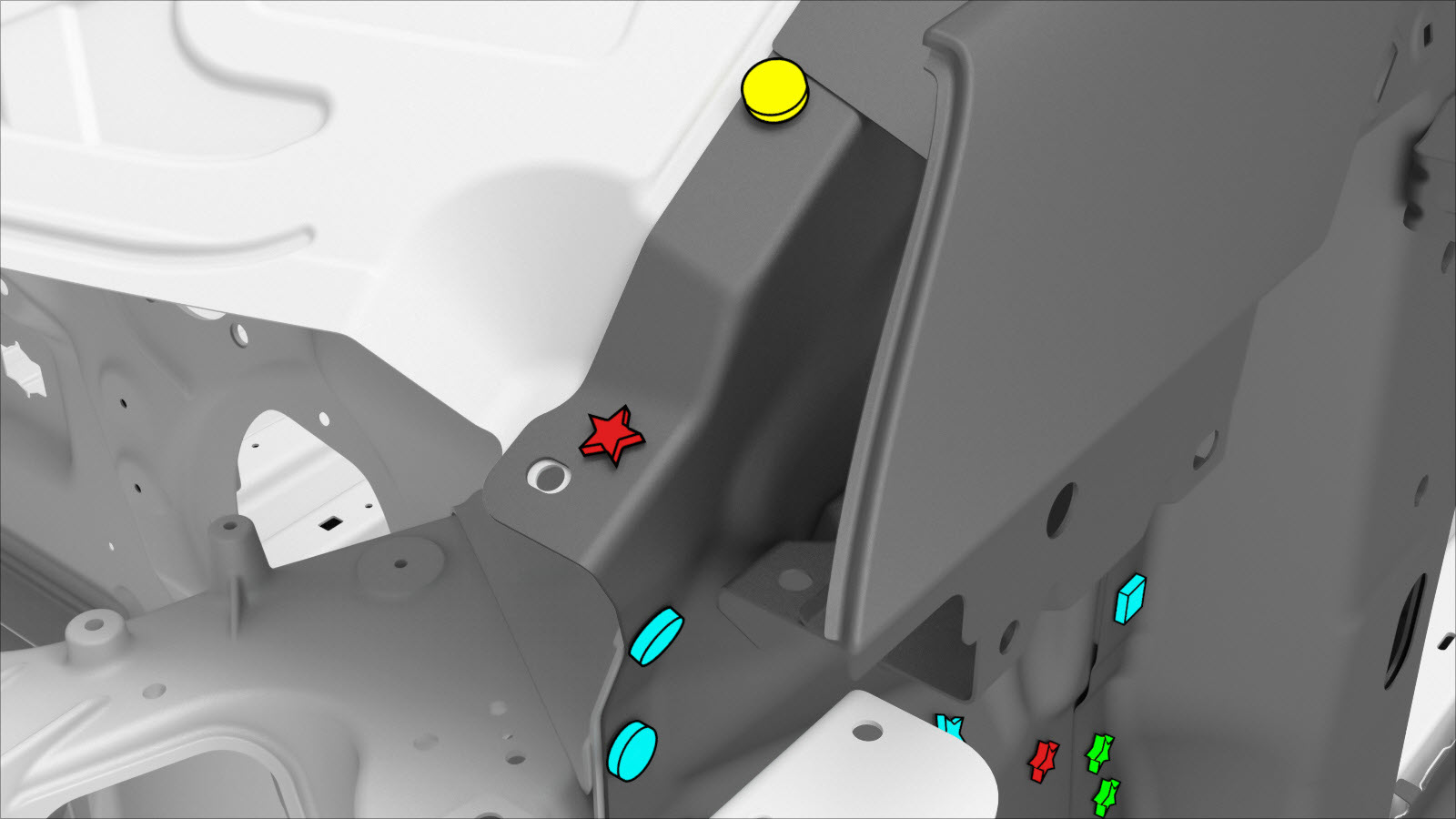

ou rebites embutidos, 4,8 mm, curtos
ou rebites embutidos, 4,8 mm, compridos

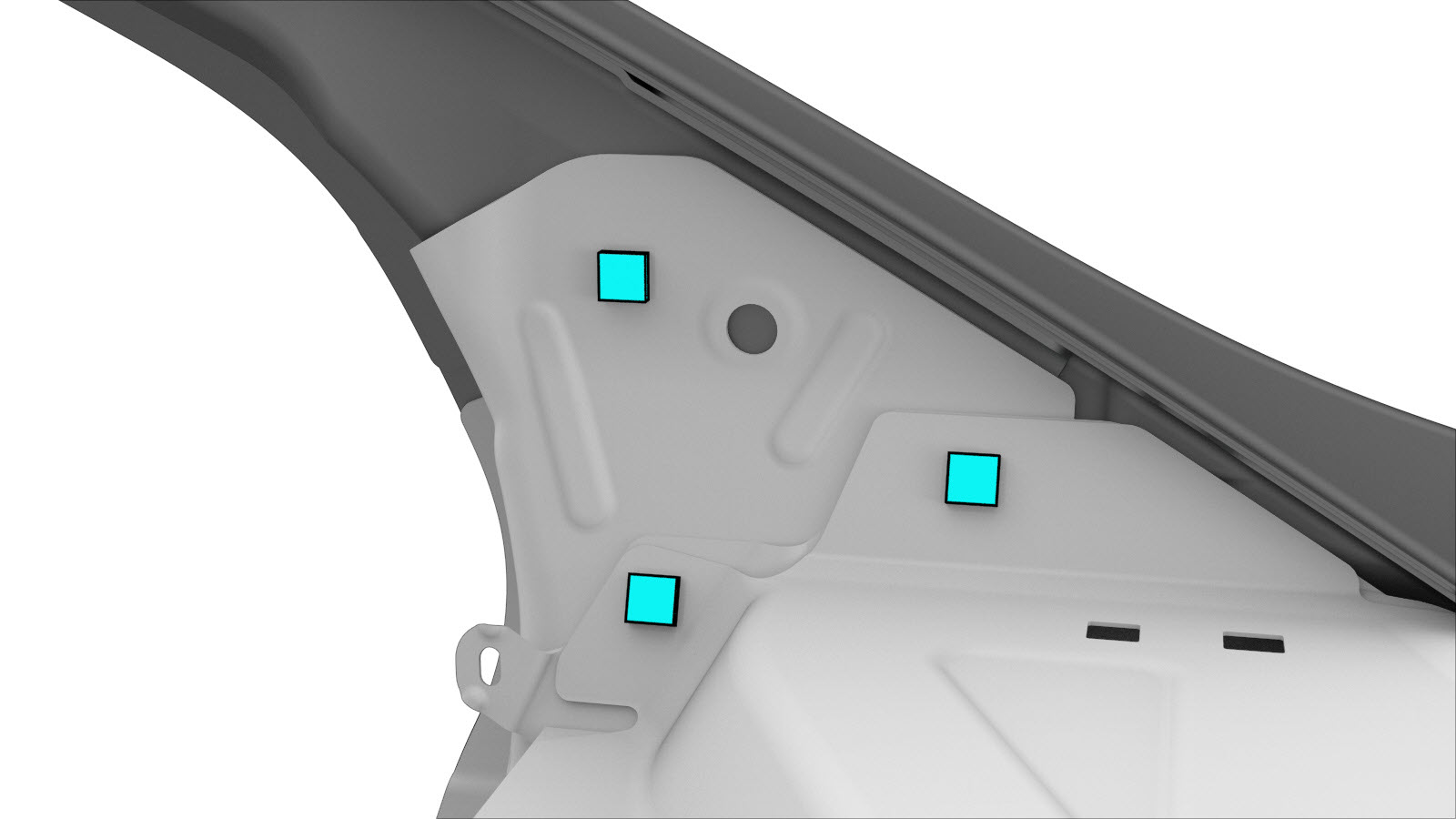

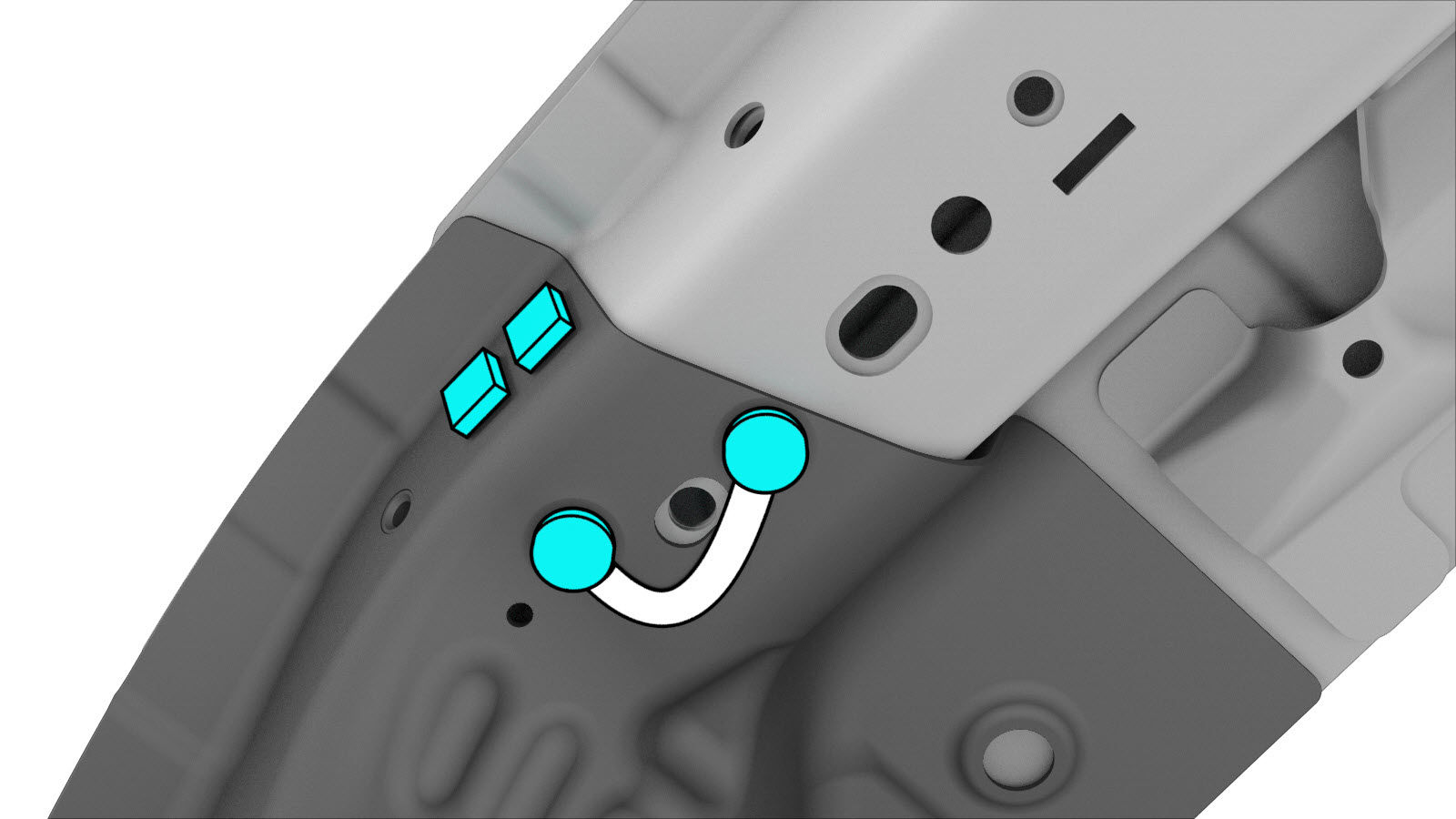

ou rebites ocos, S58- C = 10 mm.
- D = 35 mm.

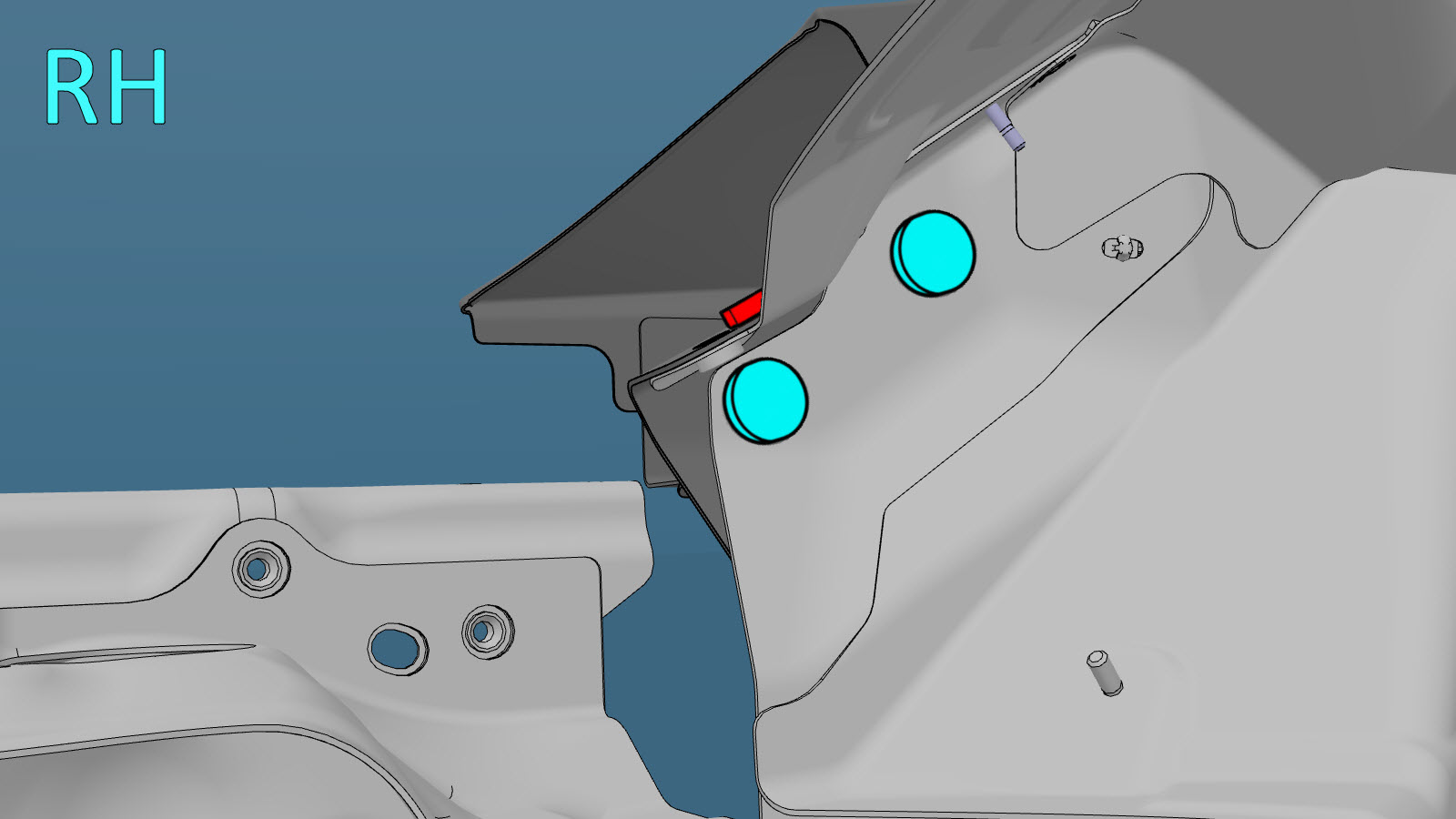

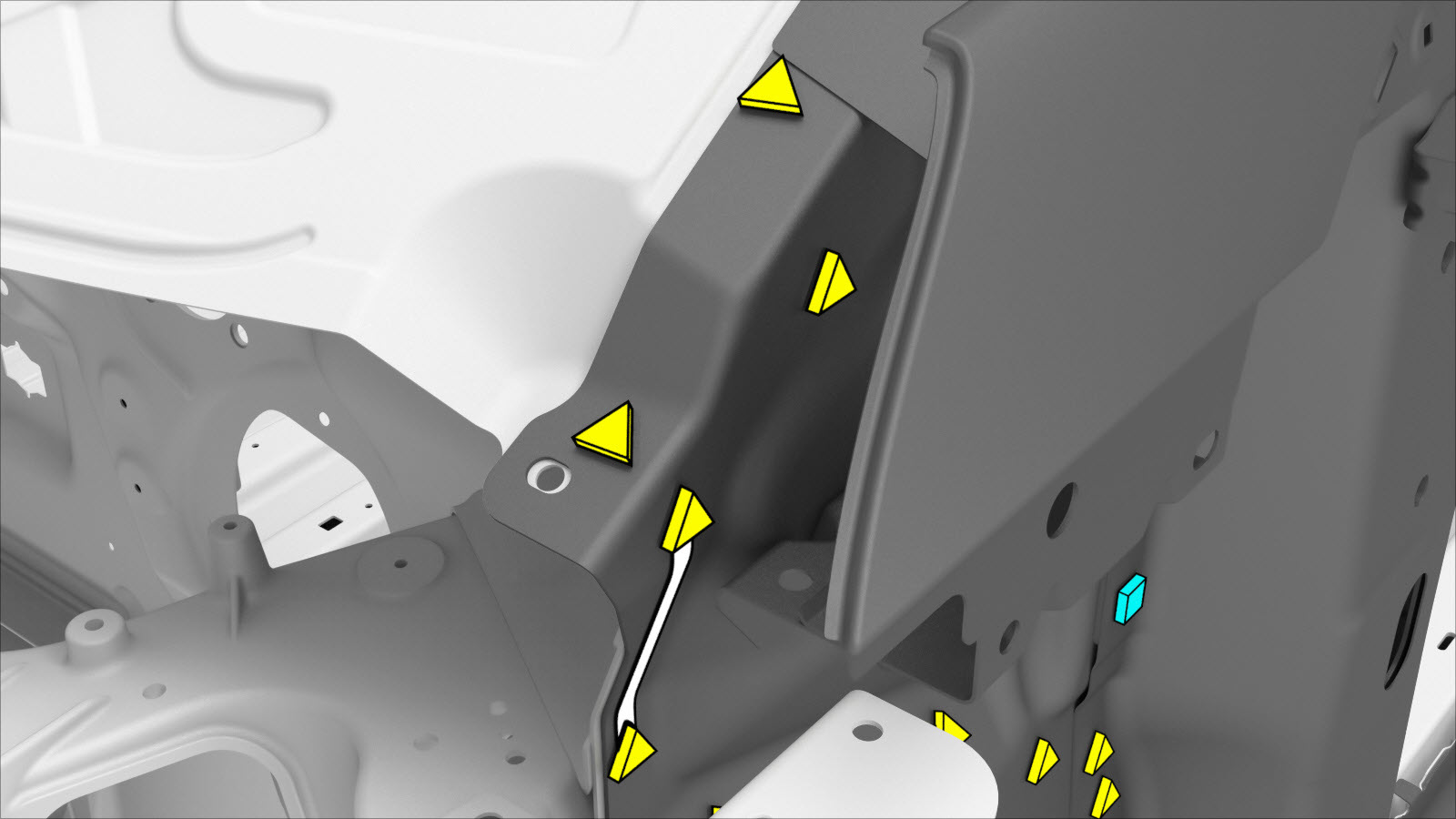

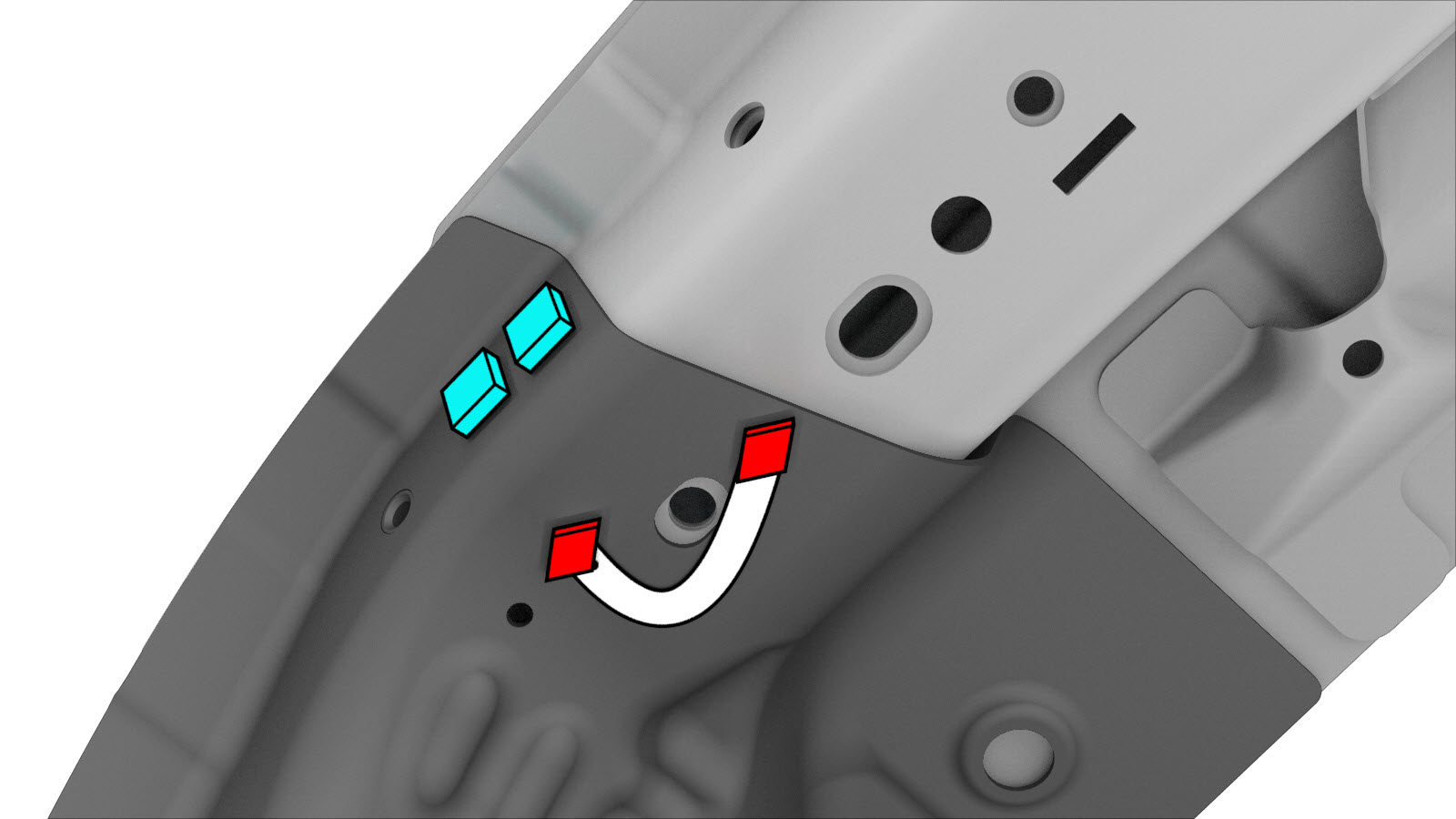

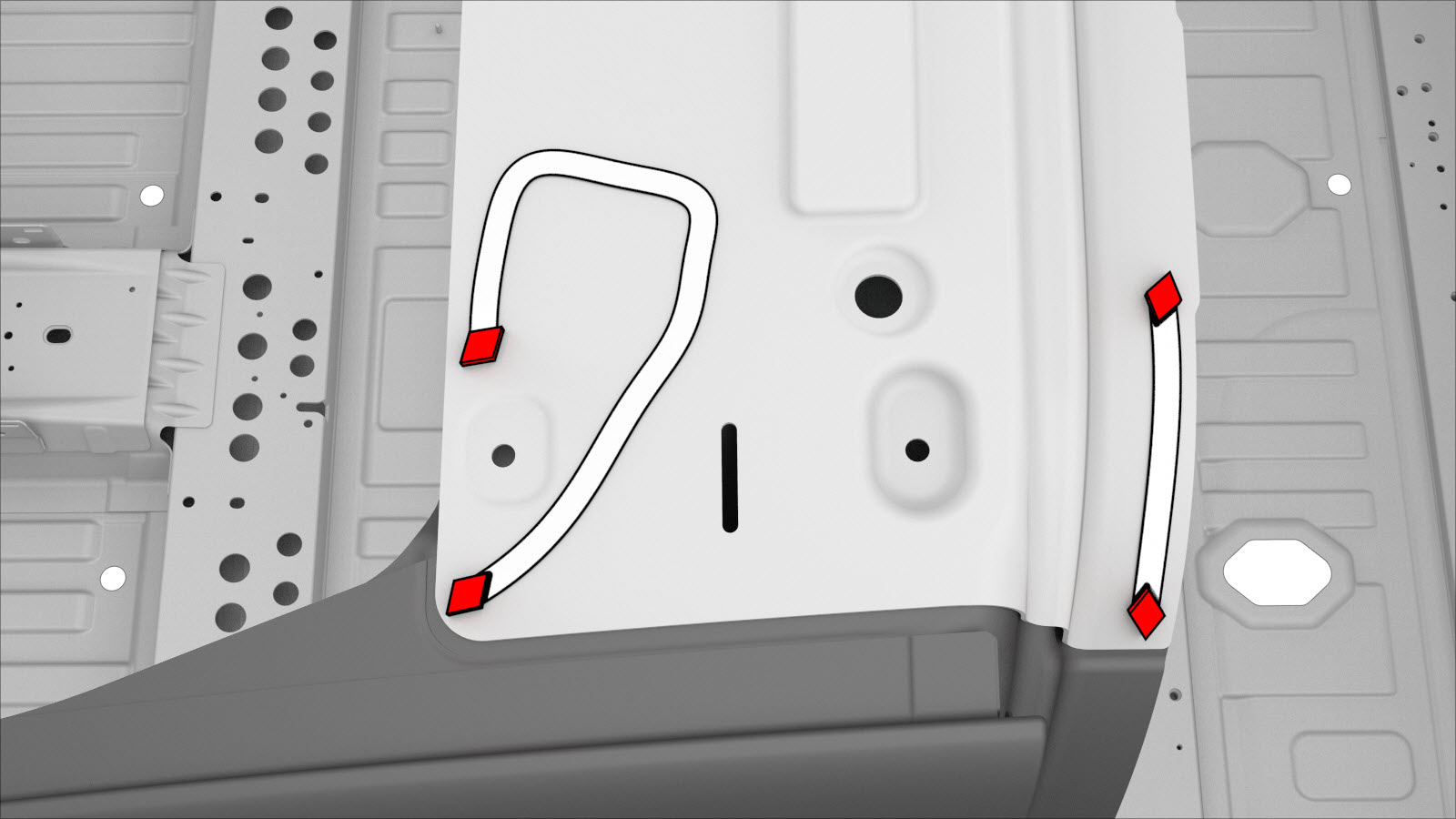

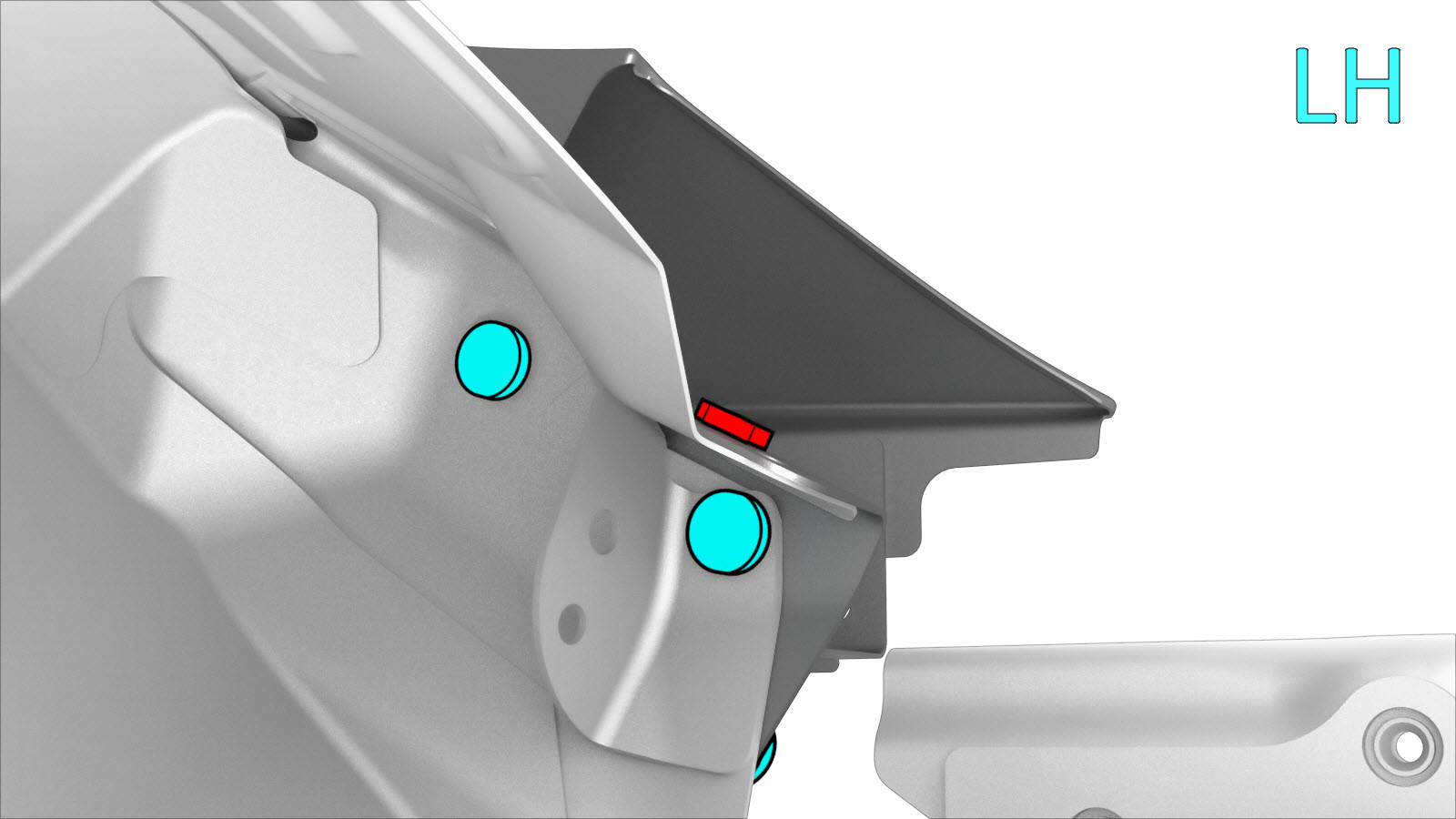

ou parafusosNotaInstale um parafuso na posição marcada com o círculo vermelho apenas se já existia um parafuso na mesma posição. - Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte os parafusos da seguinte forma:
- Parafusos M8x27 de cabeça sextavada, número de peça 1621820-00-A: 24 Nm.
- Parafusos M6x18 de cabeça sextavada, número de peça 1006529-00-A: 12 Nm.
- Parafusos M10x80 de cabeça sextavada, número de peça 1053943-00-C: 45 Nm.
- Parafuso M8x20 Torx, número de peça 1014747-00-B: 24 Nm.
- Realize quaisquer operações pós-reparação necessárias.
