Parte interior do pilar articulado
Código de correção:
10100130502
10100129302
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | ASY-FRT HINGE PLR INR FASTENER (Parte interior de pilar articulado) | |
| Lado esquerdo 3 ou lado direito 1 | Rebite estrutural de resistência elevada, 6,5 mm | |
| Lado esquerdo 2 ou lado direito 4 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 3 | Rebite embutido estrutural, 6,5 mm | |
| 3 | Rebite oco S18 | |
| É necessário 1 rebite; encomendar 10 rebites | Rebite oco S48 | |
| 6 | Rebite oco S58 | |
| 1 | Parafuso , M6X18,[88],G0110,MAT | Número de peça Tesla 1006529-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

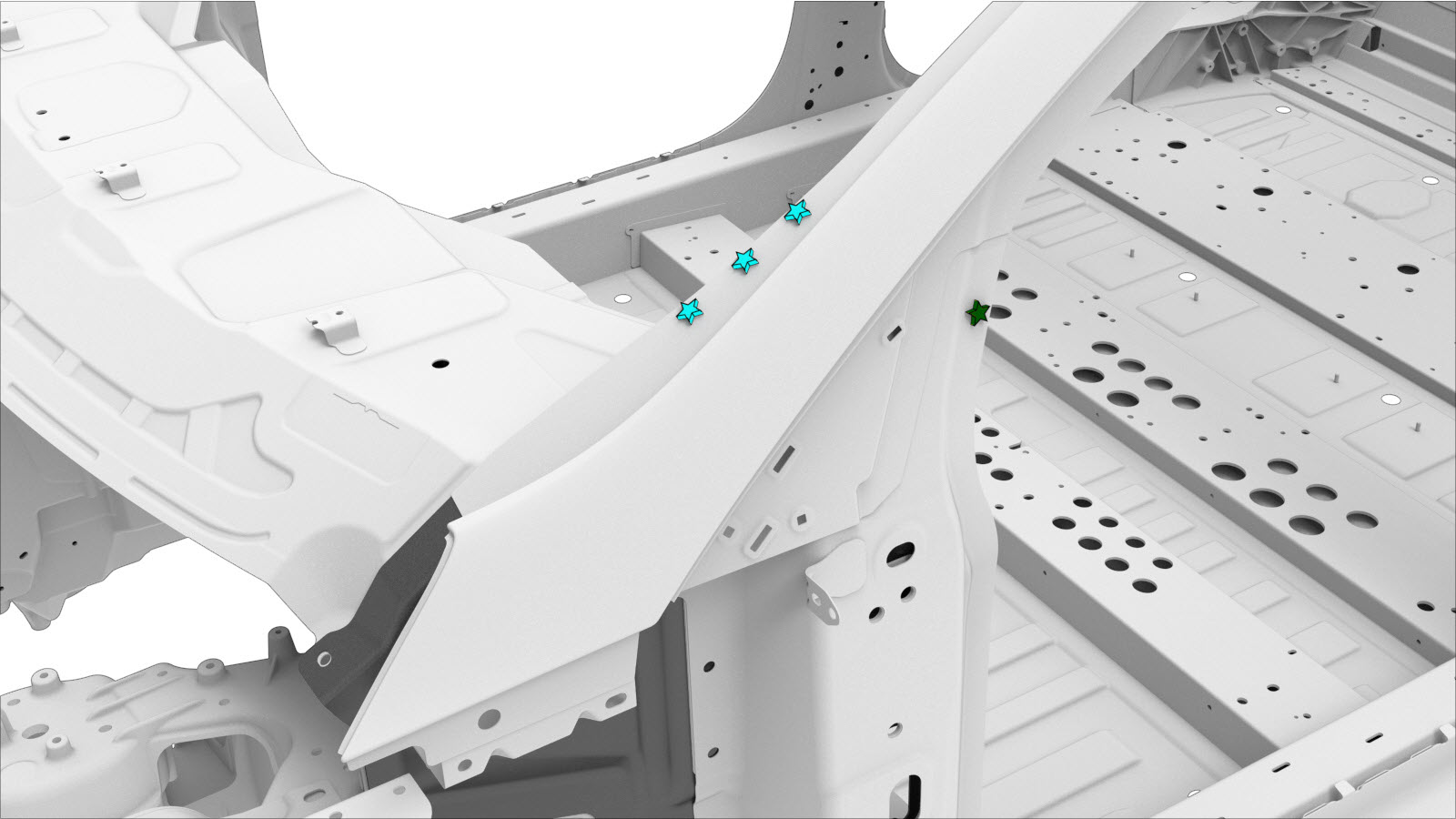

Retire o item Reforço do pilar articulado.
-

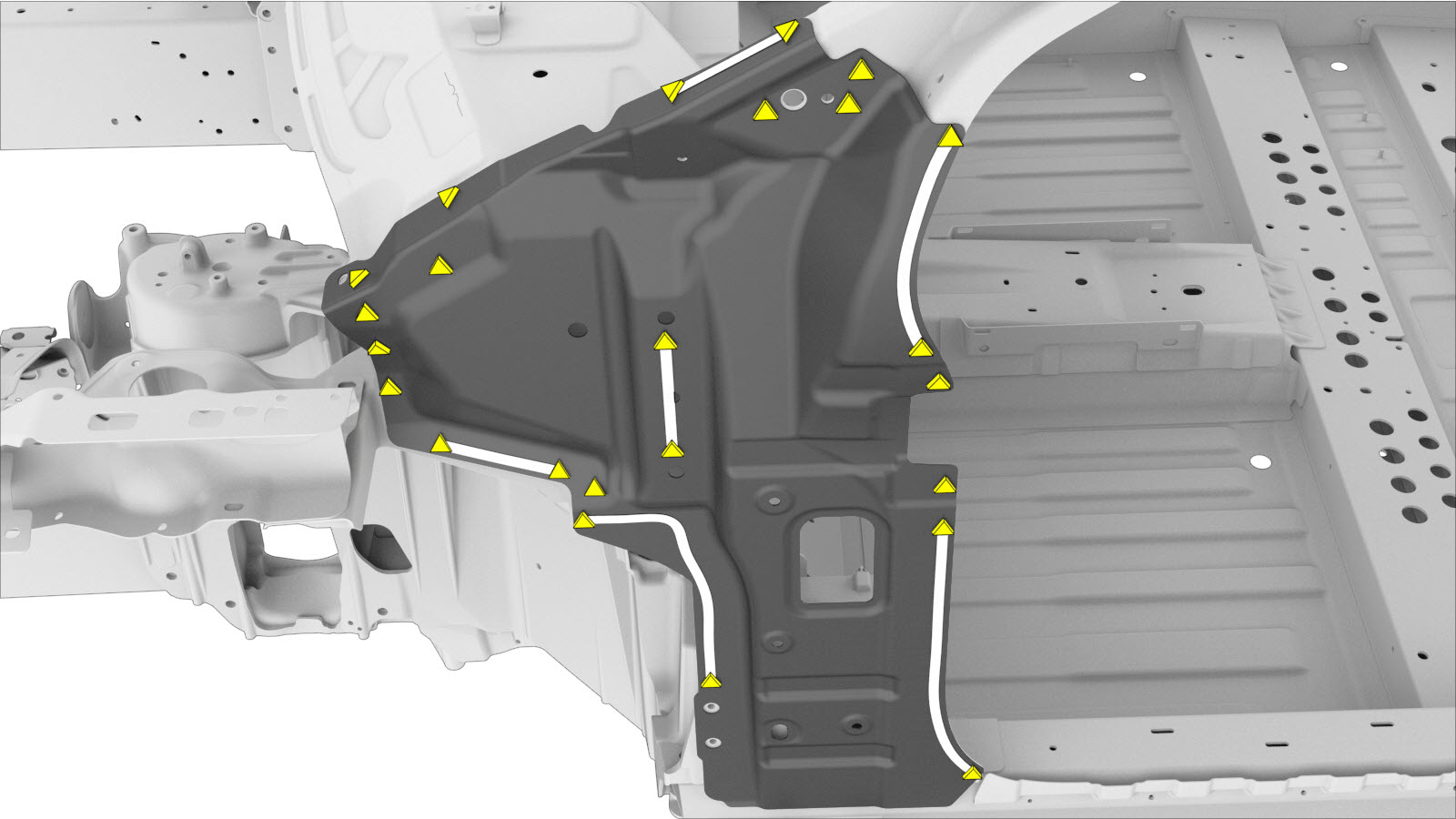

Remova o componente original.
ou soldaduras por pontos de fábrica
-

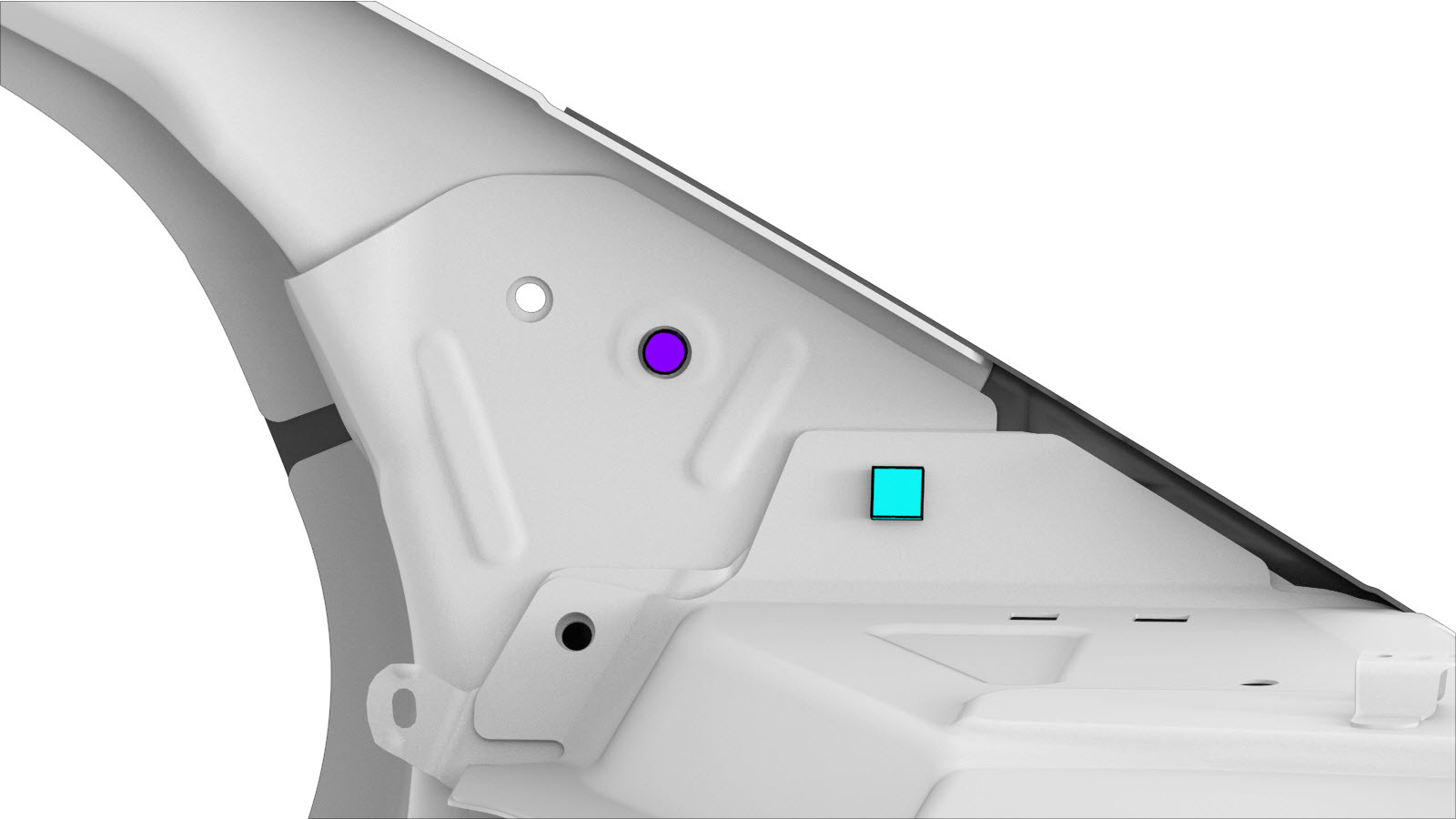

Prepare a instalação.

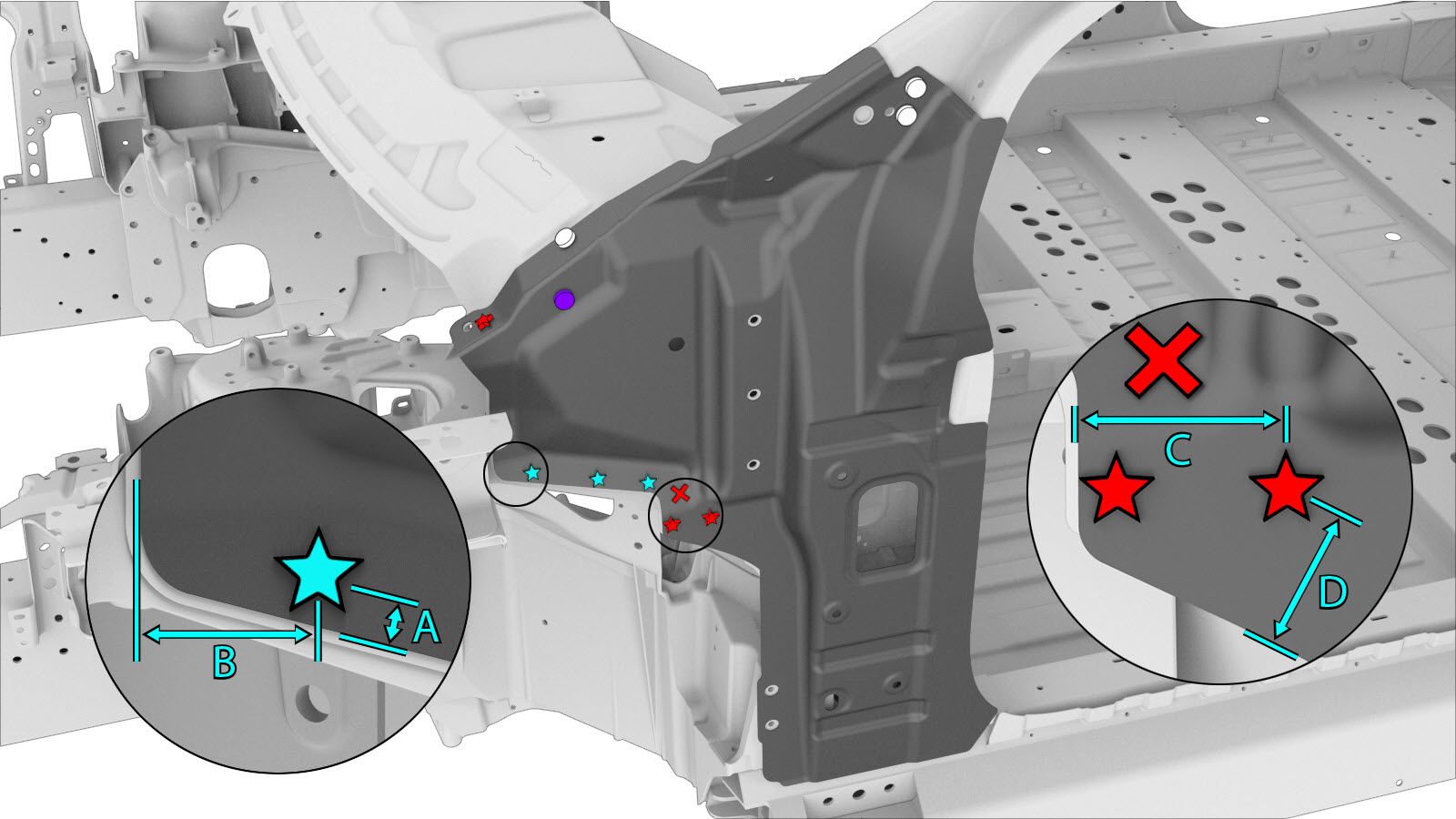

NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites estruturais de resistência elevada, 6,5 mm
ou rebites de cabeça redonda estruturais, 6,5 mm
ou rebites embutidos estruturais, 6,5 mm
ou rebites ocos, S58- A = 10 mm.
- B = 36 mm.
ou rebites ocos, S18- C = 49 mm.
- D = 35 mm.
ou parafusos
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-

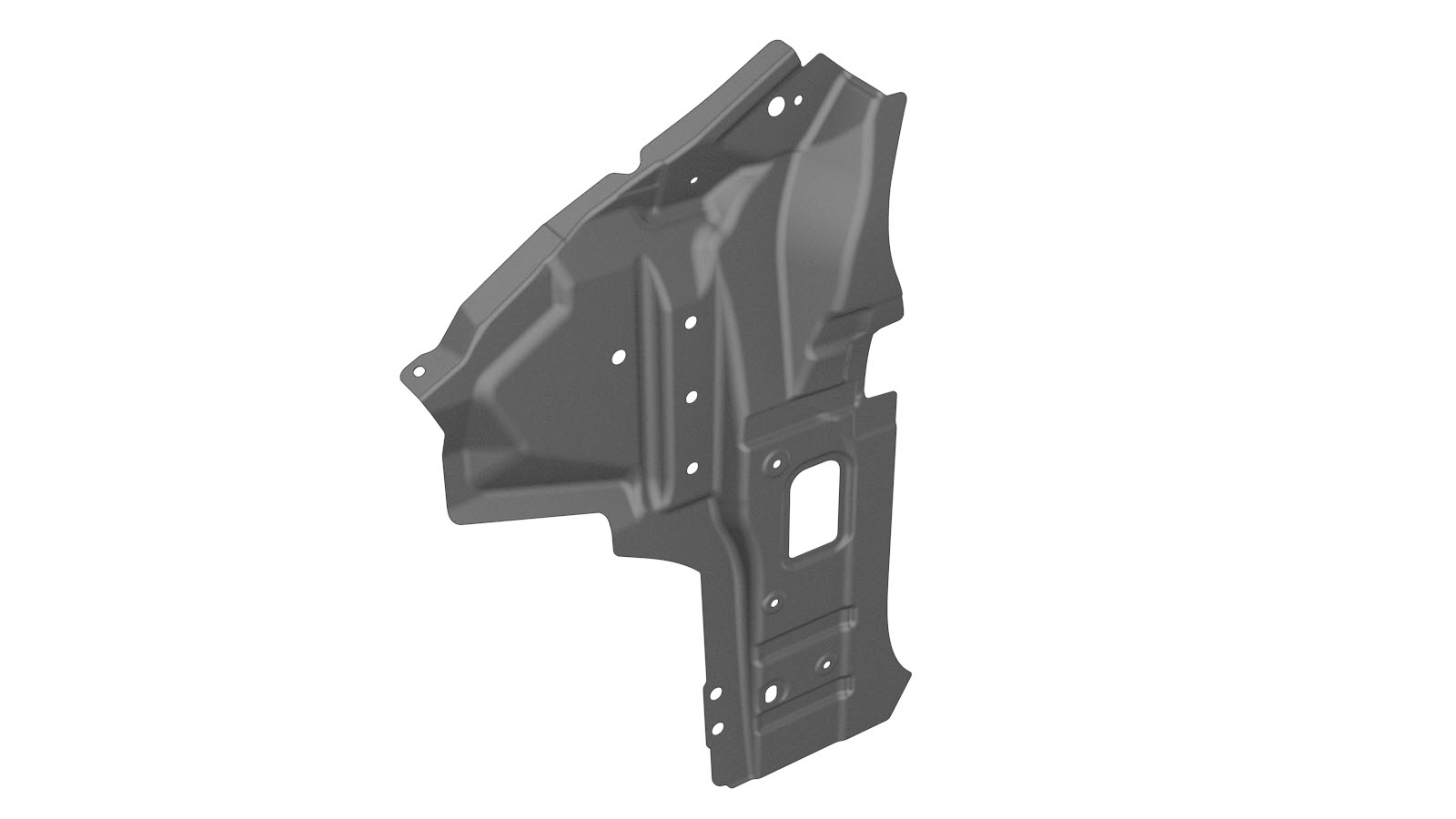

Instale o novo componente ou componentes.
Aperte o parafuso a 12 Nm.
-
Instale o item Reforço do pilar articulado.
-

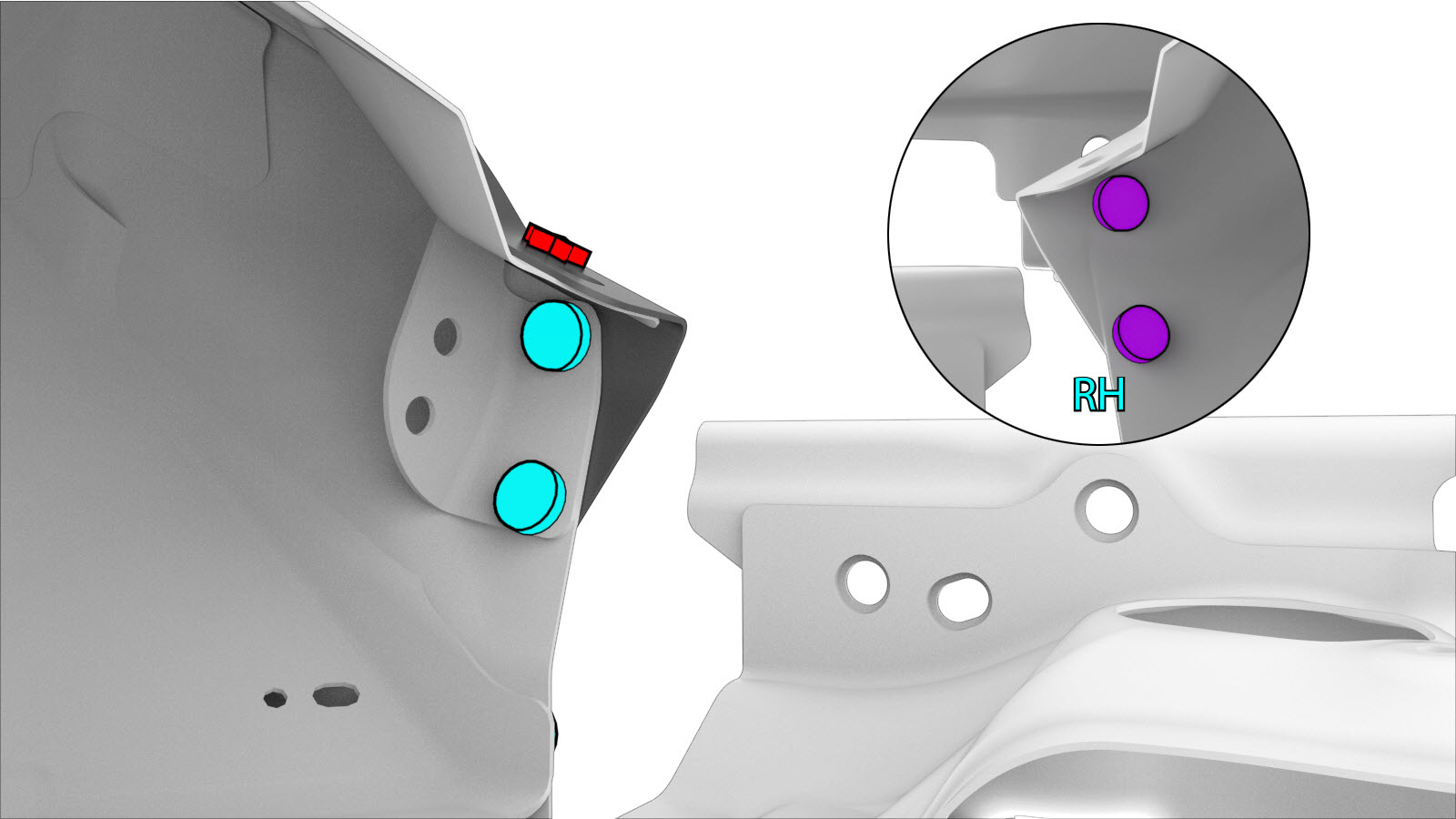

Instale os fixadores, conforme indicado.
-
Instale o item Suporte exterior do pilar A (inferior).
- Realize quaisquer operações pós-reparação necessárias.
