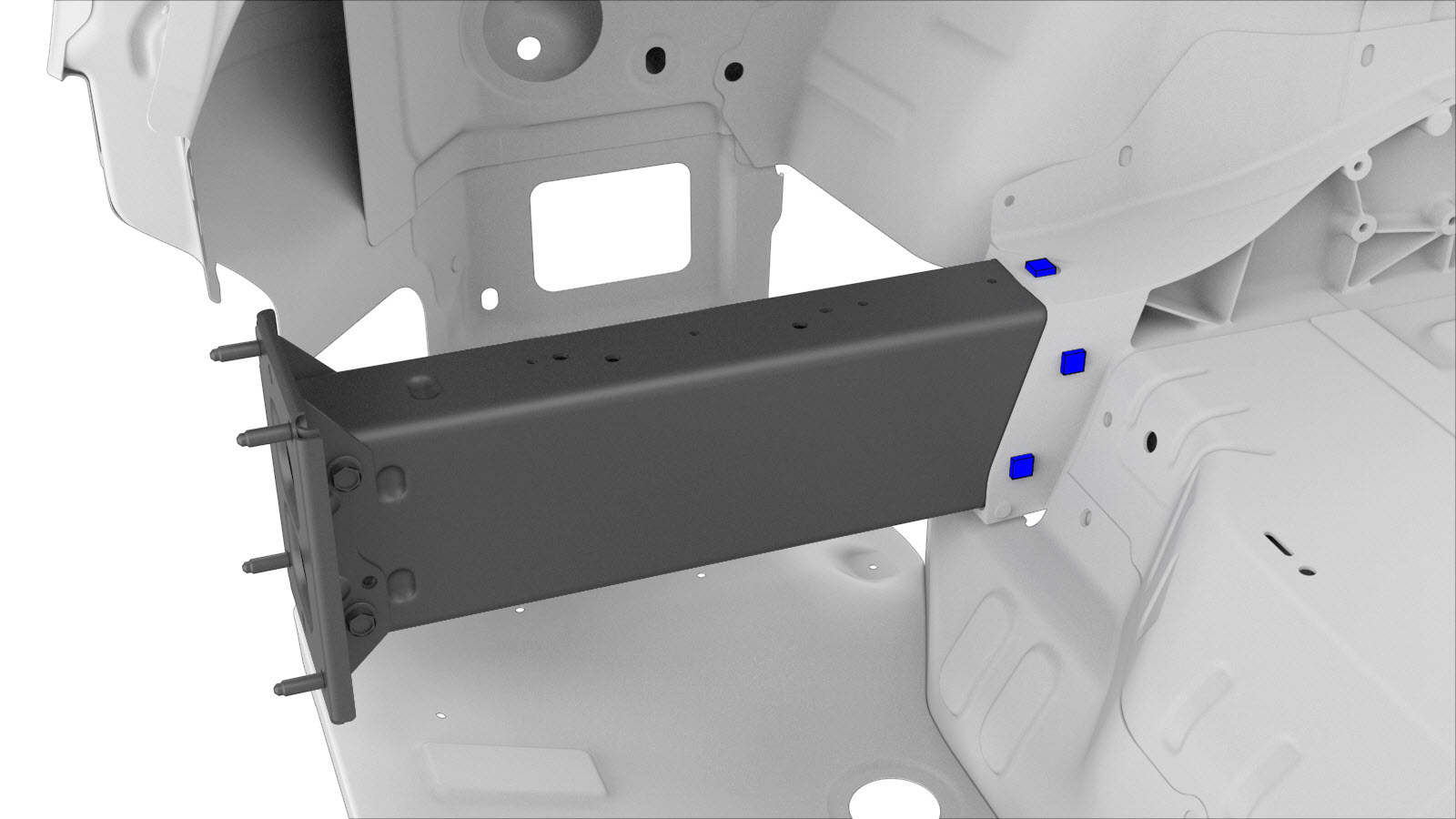

Conjunto da calha traseira da carroçaria
Código de correção:
10101820302
10101820202
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

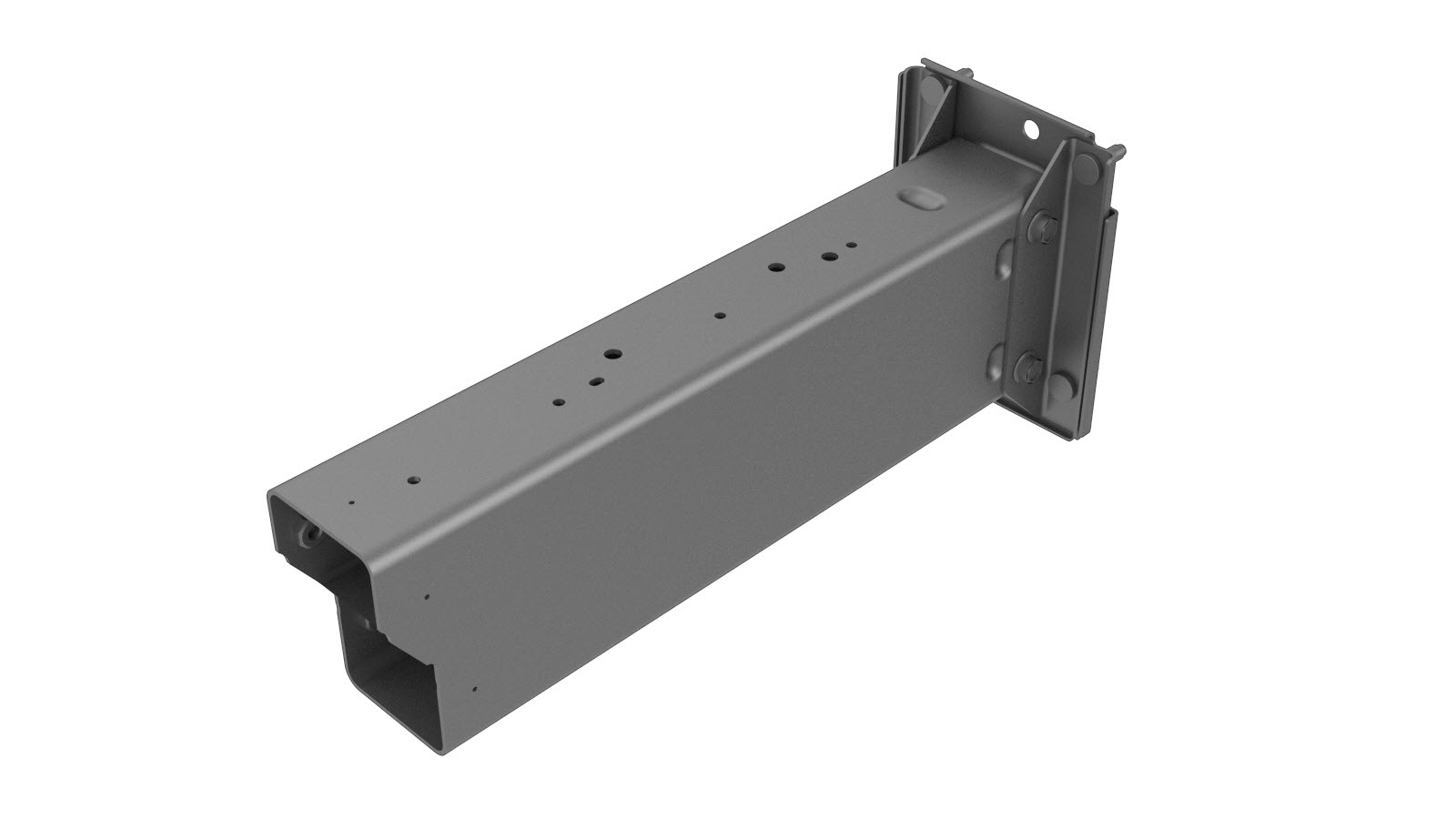

| 1 | ASSY-MEMBER-RECT RAIL EXTRUSION RR (Conjunto de barra da estrutura traseira) | |
| 5 (por lado) | Parafuso, cabeça Torx , M8 | Número de peça Tesla 1022448-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Painel traseiro (veículos construídos até 21 de maio de 2024).
-
Retire o item Extensão do painel de piso da bagageira traseira.
-
Remova o componente original.
-
Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-

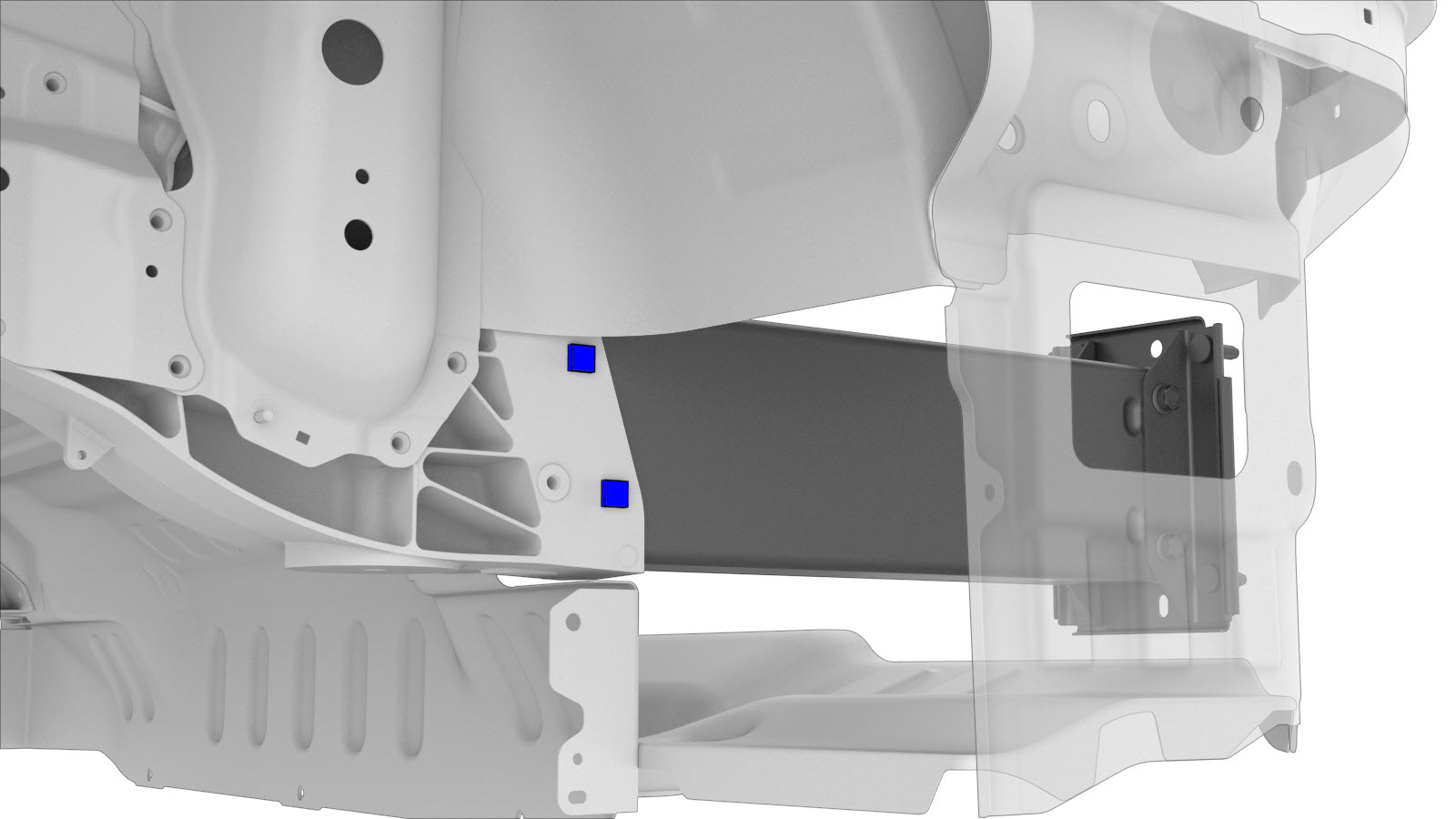

Instale o novo componente ou componentes.
Aperte os parafusos a 30 Nm.
-
Instale o item Extensão do painel de piso da bagageira traseira.
-
Instale o item Painel traseiro (veículos construídos até 21 de maio de 2024).
- Realize quaisquer operações pós-reparação necessárias.
