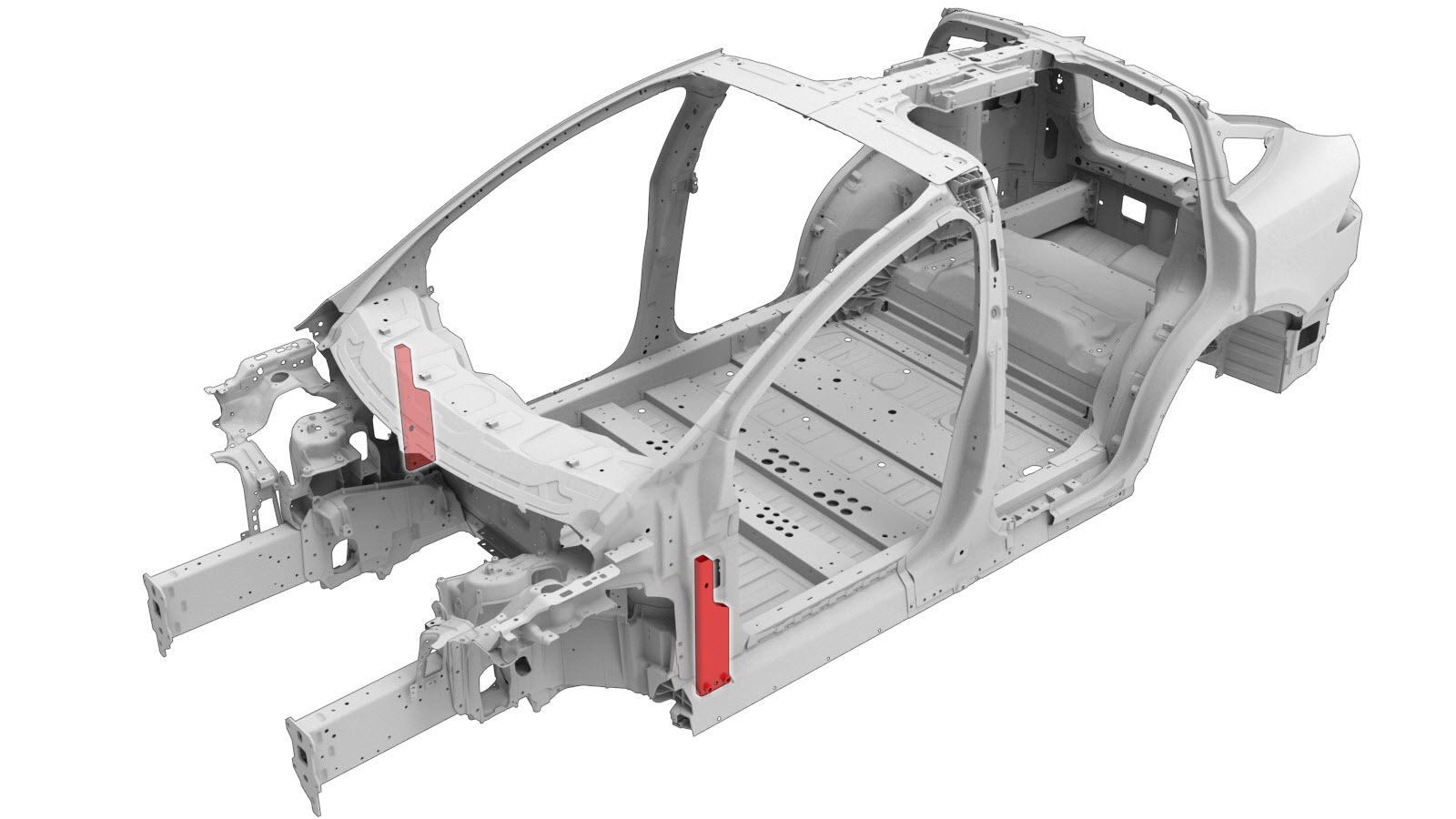

Reforço do pilar articulado
Código de correção:
10100130302
10100130402
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

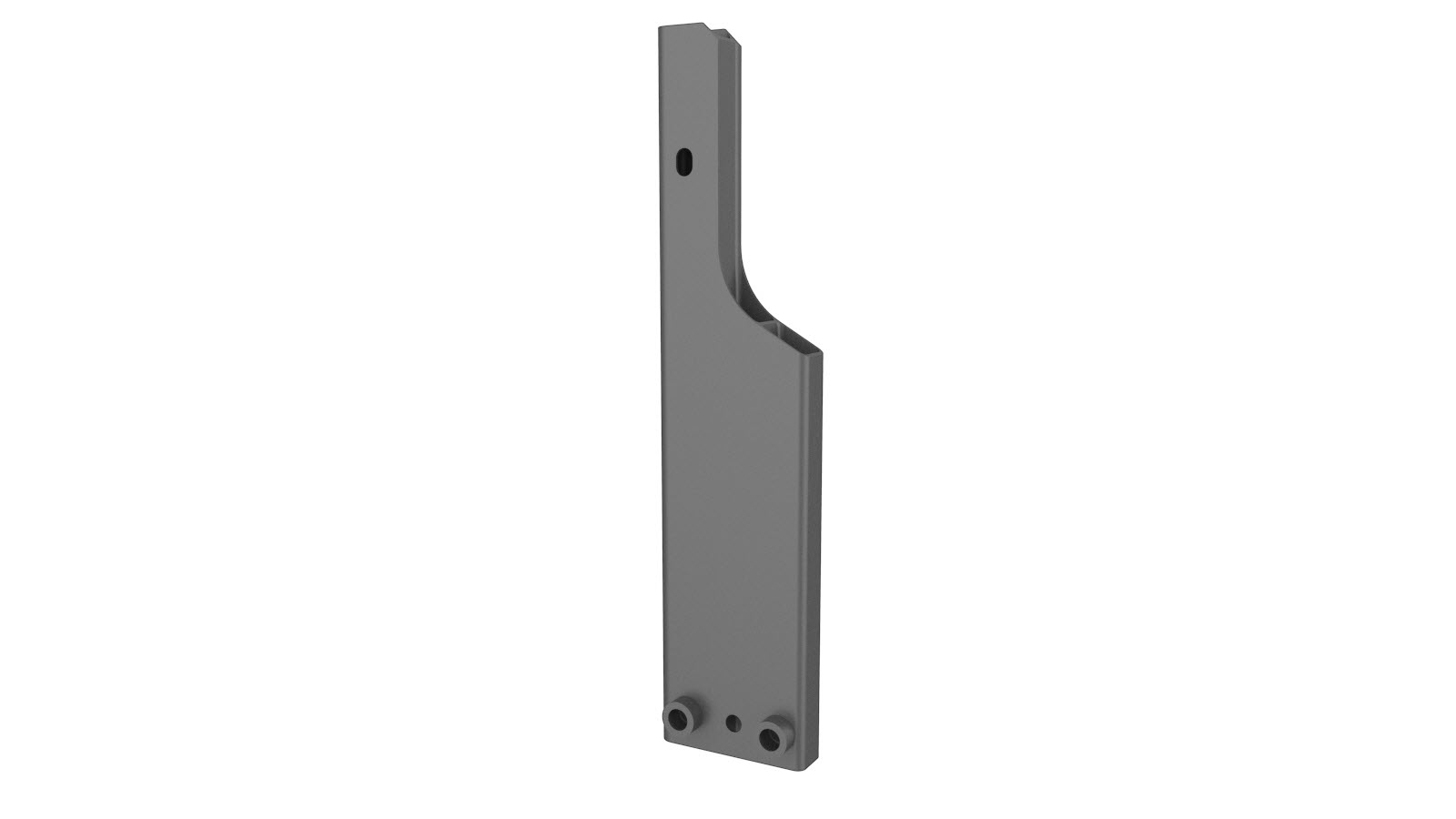

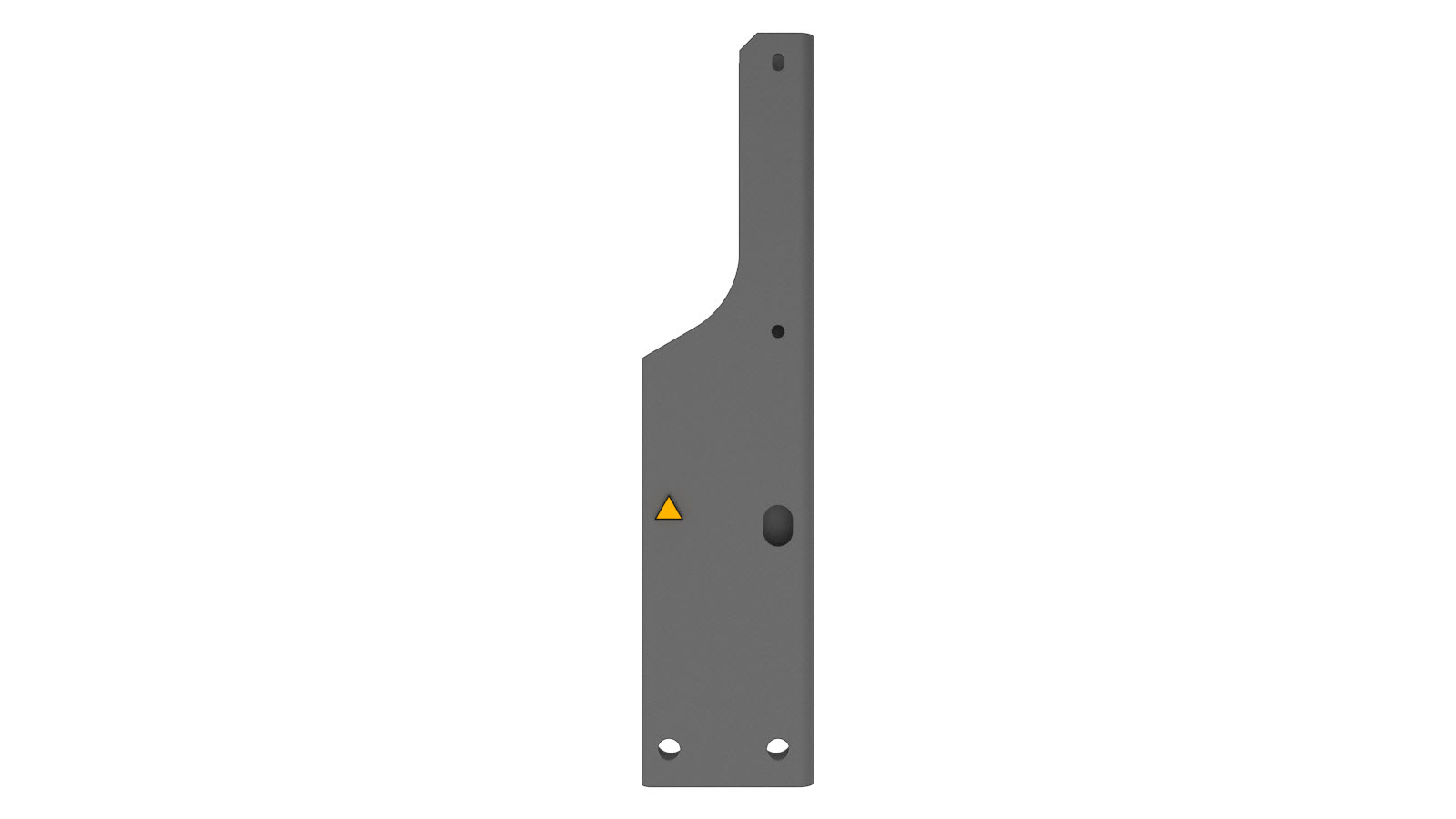

| 1 | ASY-REINF HINGE PILLAR LWR (Reforço de pilar articulado) | |
| 2 | Parafuso | Número de peça Tesla 1006529-00-A. |
| 1 | Porca de rebite | Número de peça Tesla 1038174-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

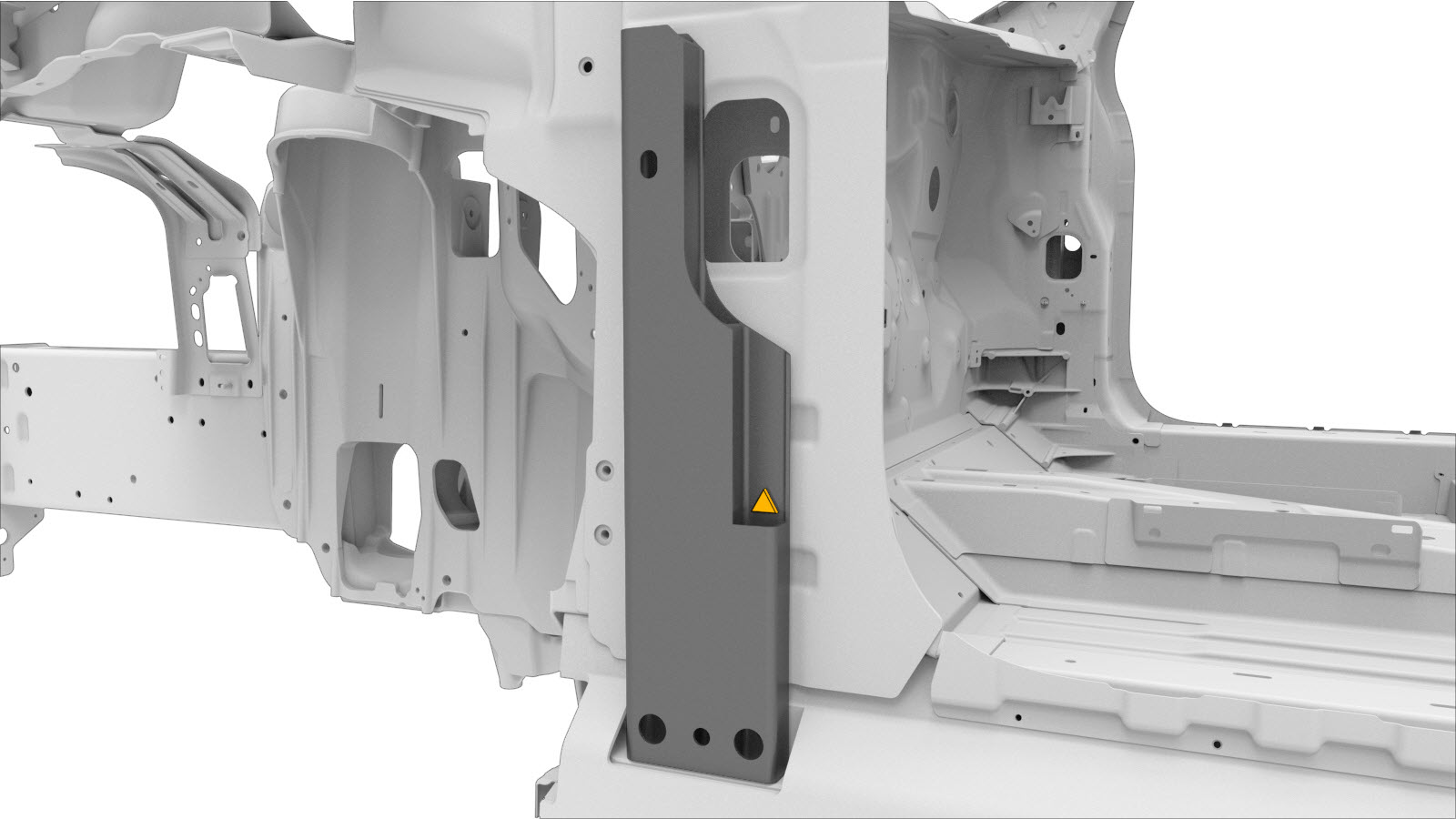

Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
-

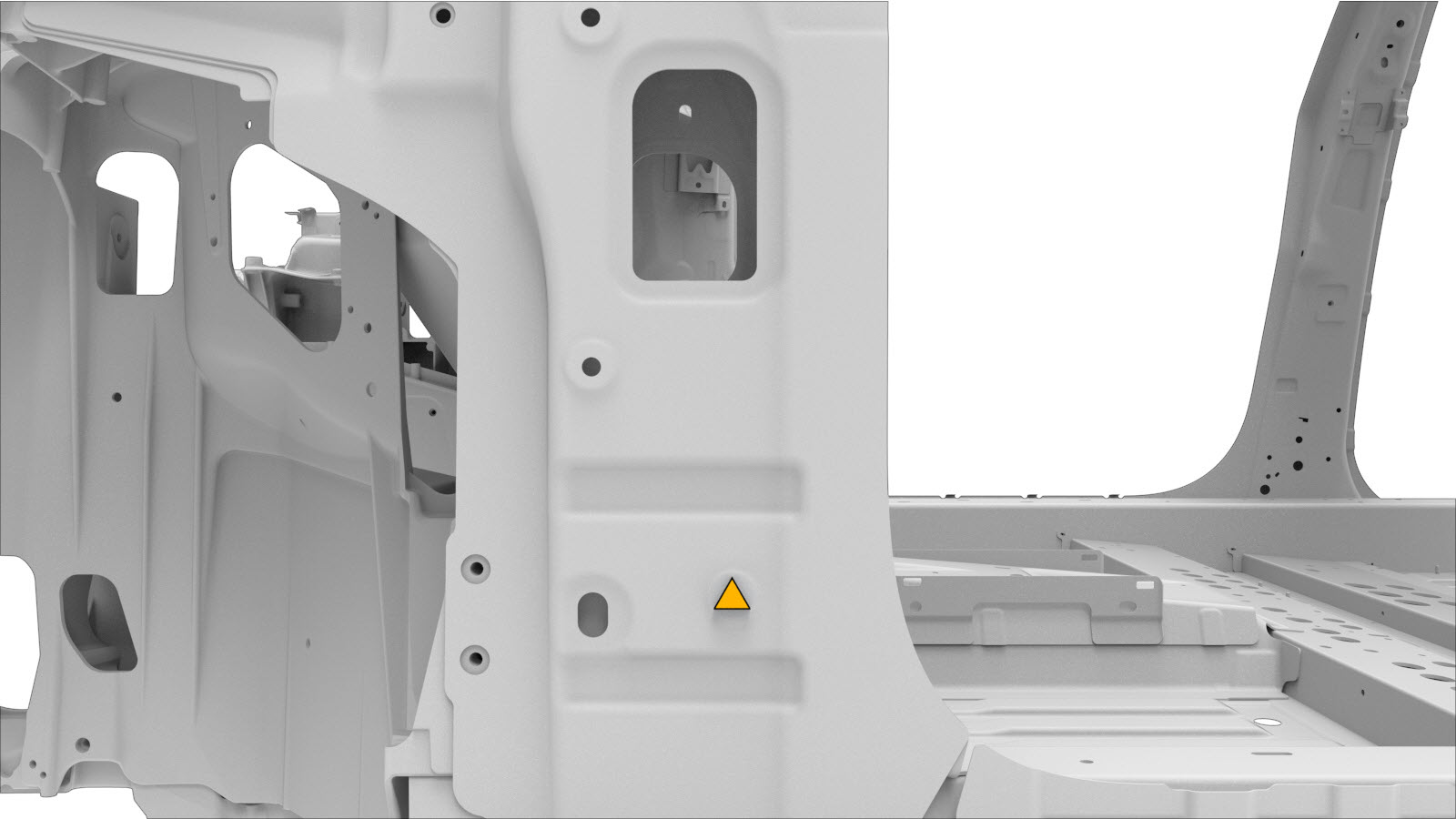

Retire o item Reforço do pilar A.
-

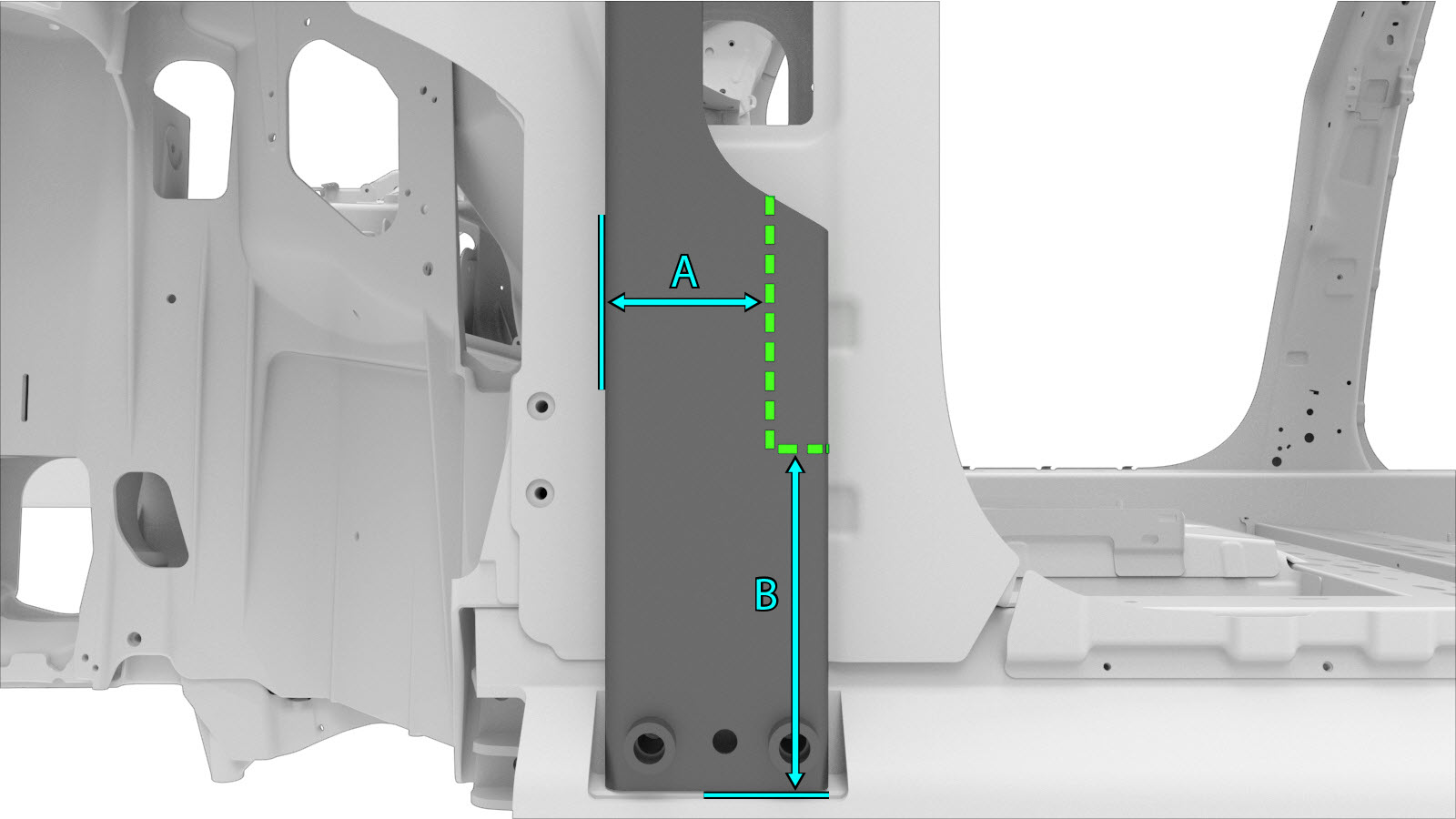

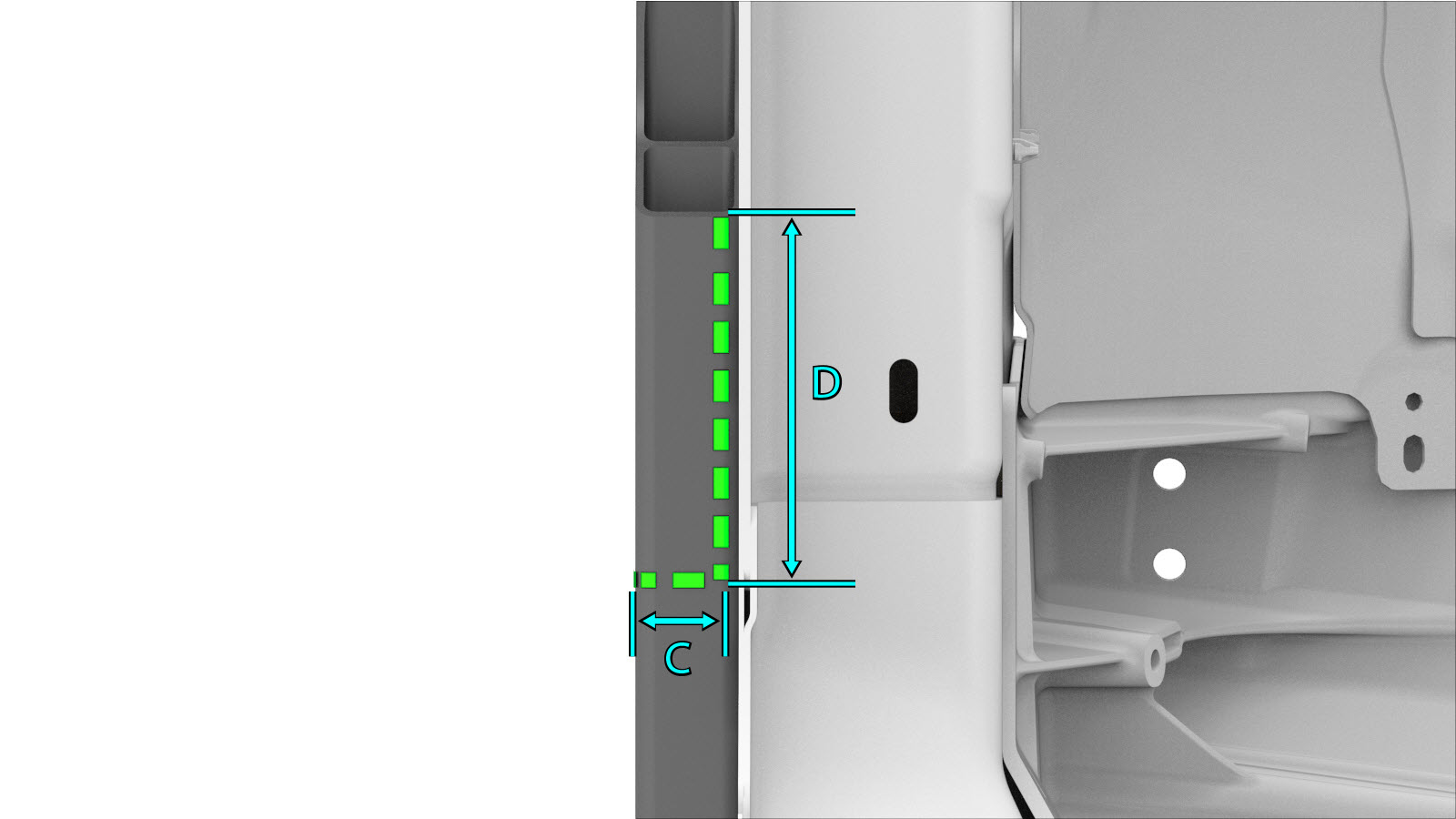

Corte o componente original nos locais indicados.
Este corte permite aceder a uma porca de rebite que tem de ser retirada para que seja possível retirar o componente original.
Linha de corte
Ponto/linha de referência
- A = 85 mm.
- B = 175 mm.
- C = 27 mm.
- D = 112 mm.
-

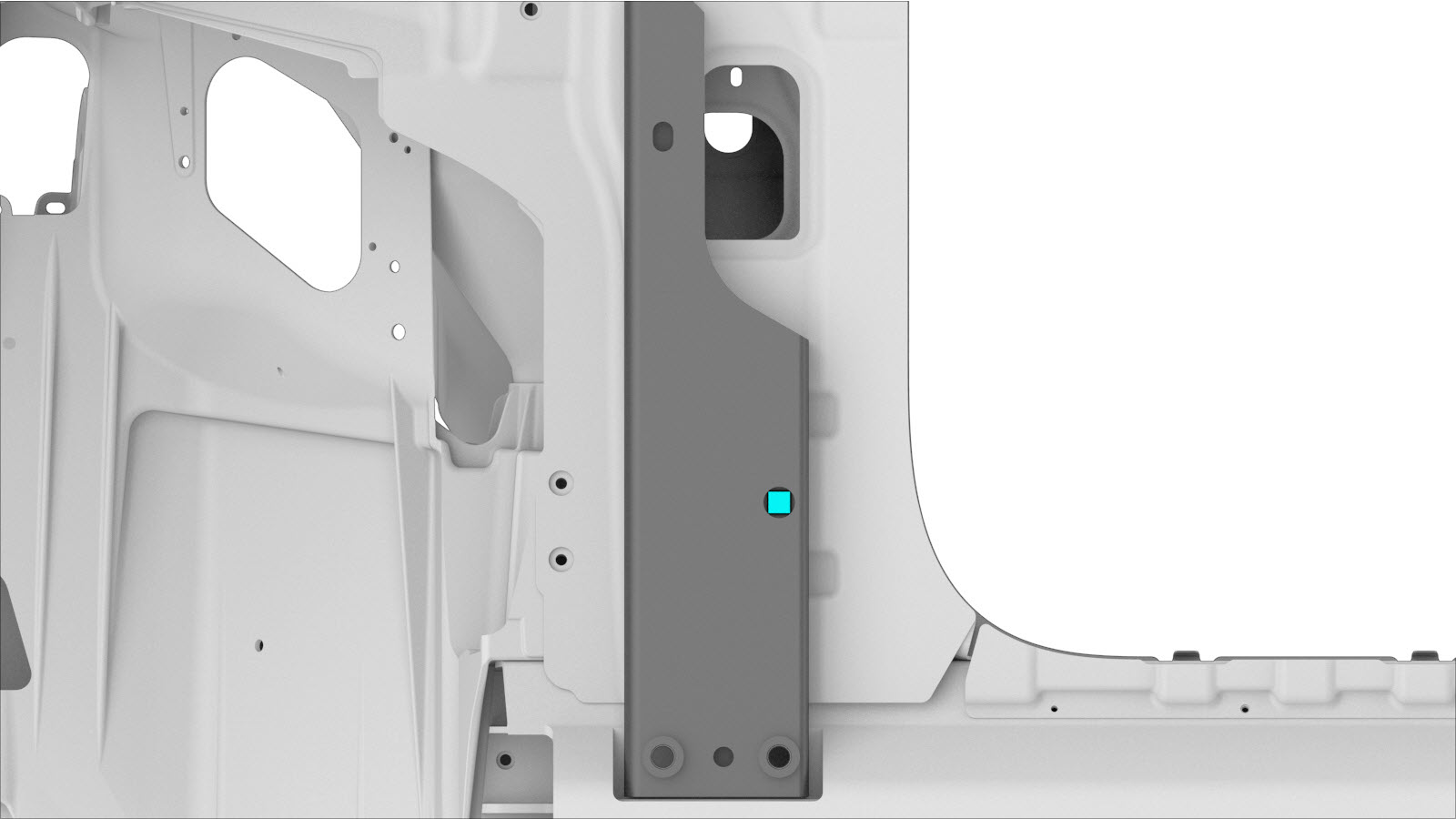

Remova o componente original.

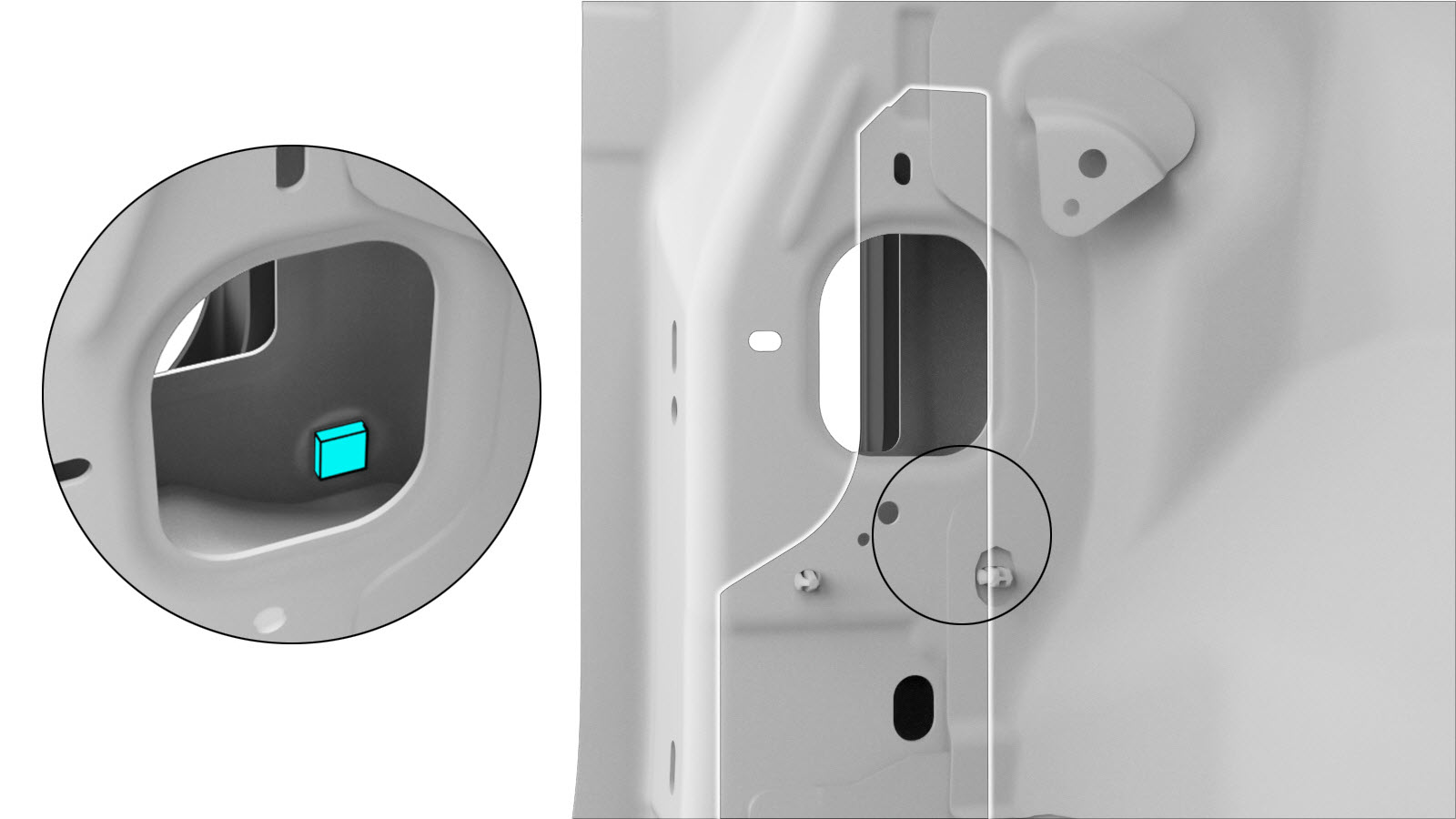

Porca de rebite
ou parafusos
-
Remova a porca de rebite da peça de assistência do reforço do pilar articulado.
-

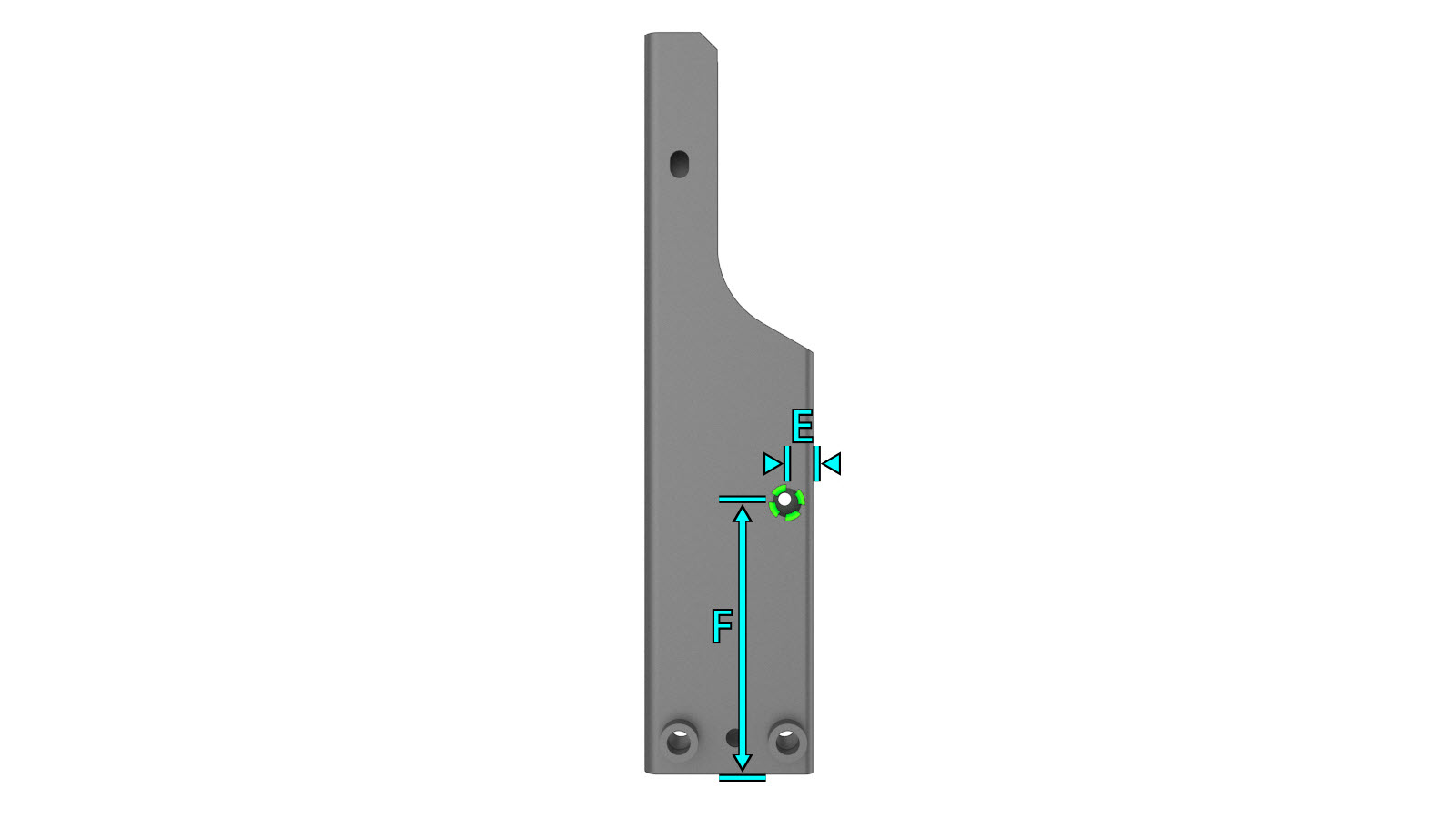

Perfure um orifício de 20 mm na posição indicada da peça de assistência do reforço do pilar articulado.
Linha de corte
Ponto/linha de referência
- E = 20 mm.
- F = 185 mm.
-
Prepare a instalação.
ou parafusos
Porca de rebite
-
Instale o novo componente ou componentes.
Aperte os parafusos com um binário de 10 Nm.
-
Instale o item Reforço do pilar A.
-
Instale a parte necessária do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
- Realize quaisquer operações pós-reparação necessárias.
