Soleira (completa)

Informação sobre a reparação

Consoante o dano que este componente apresentar, poderá ser possível reparar este componente. Consulte Orientações para reparação da soleira para obter mais informações.
Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas

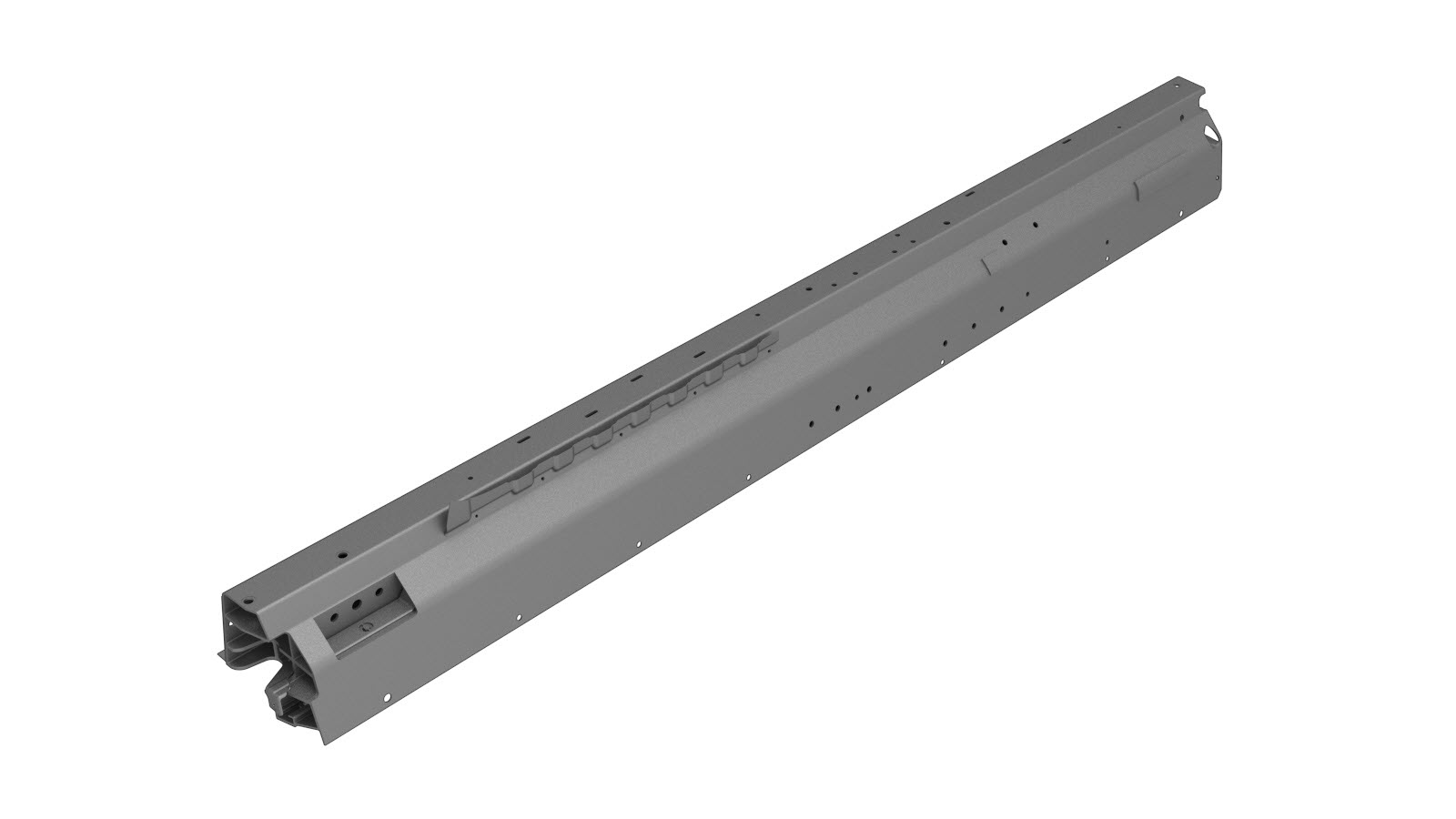

1	ASY COMP - SIDE SILL (Soleira – completa)
15	Rebite estrutural de resistência elevada, 6,5 mm
4	Rebite estrutural, 6,5 mm, médio
4	Rebite embutido, 4,8 mm, comprido
5	Rebite embutido estrutural, 6,5 mm
2	Parafuso , M8x20	Número de peça Tesla 1014747-00-B.
2	Parafuso , M10x25	Número de peça Tesla 1004383-00-C.
1	Parafuso , M8x27	Número de peça Tesla 1621820-00-A.
1	Parafuso , M8x50	Número de peça Tesla 1046838-00-A.
2	Parafuso, cabeça Torx , M8x28	Número de peça Tesla 1621839-00-B.
1	Parafuso, cabeça Torx , M8x20	Número de peça Tesla 1022448-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o item Parte lateral da carroçaria (completa).
Retire o Extensão inferior do pilar C.
Retire o Encaixe da travessa da placa do calcanhar.

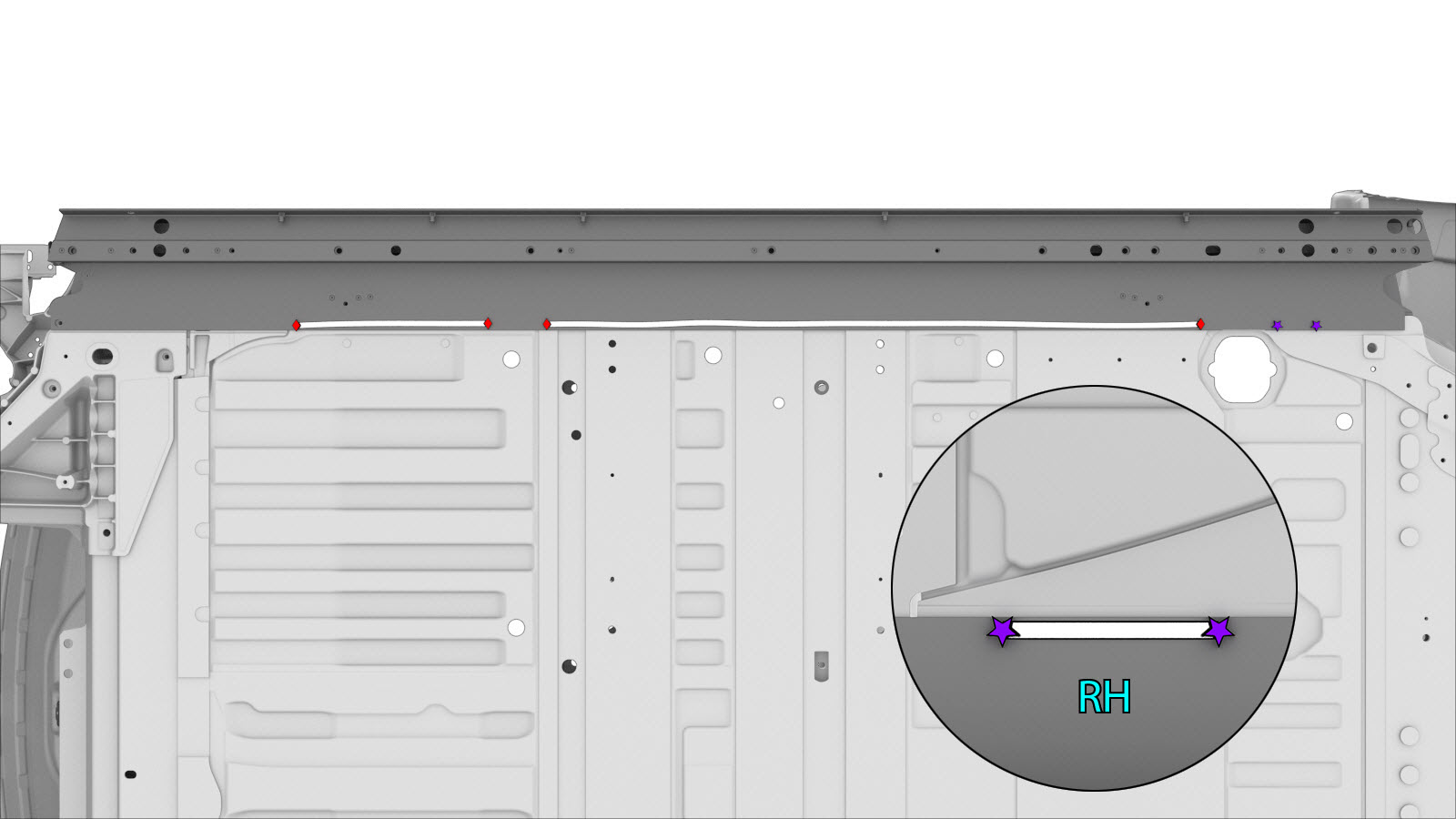

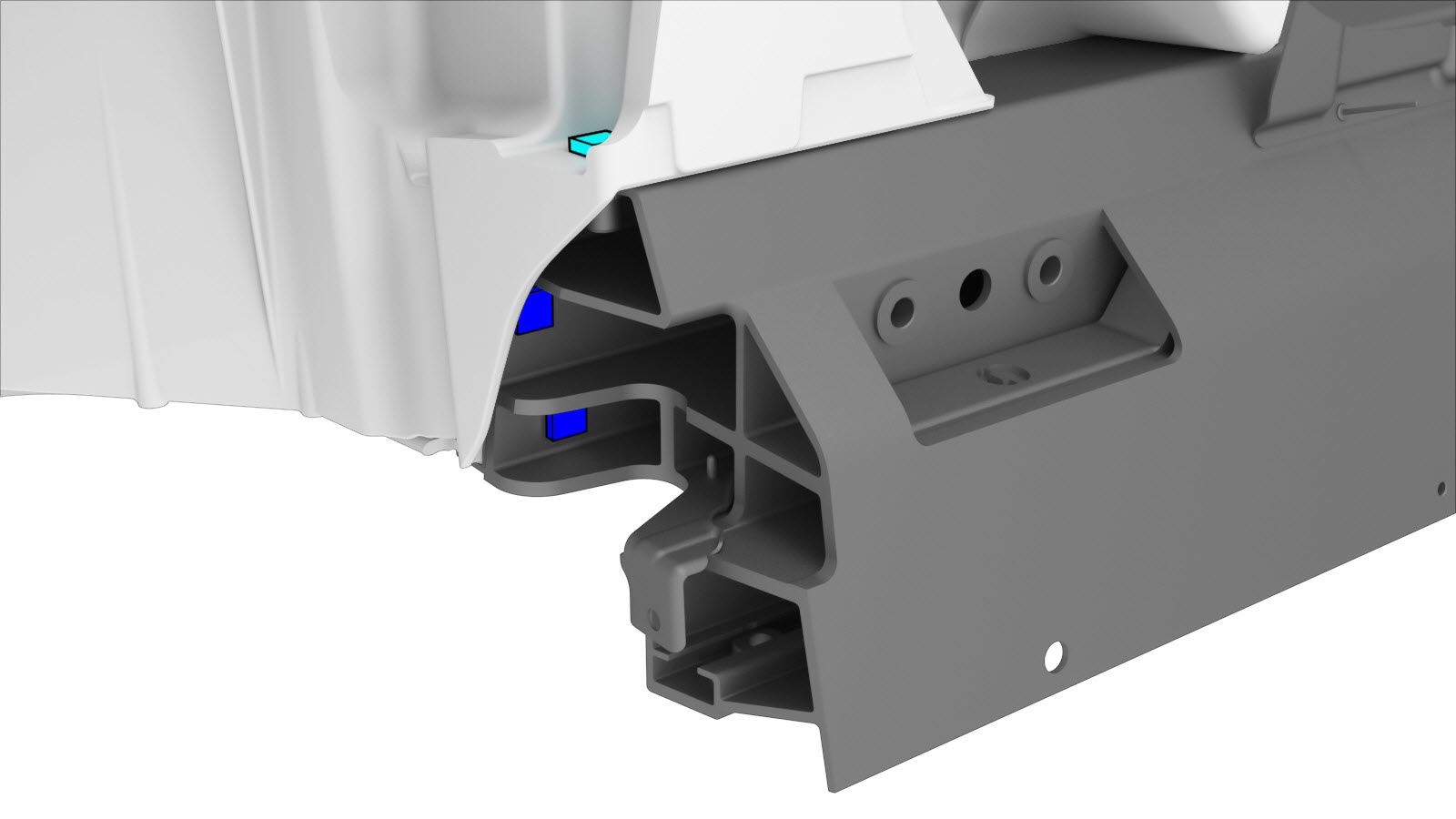

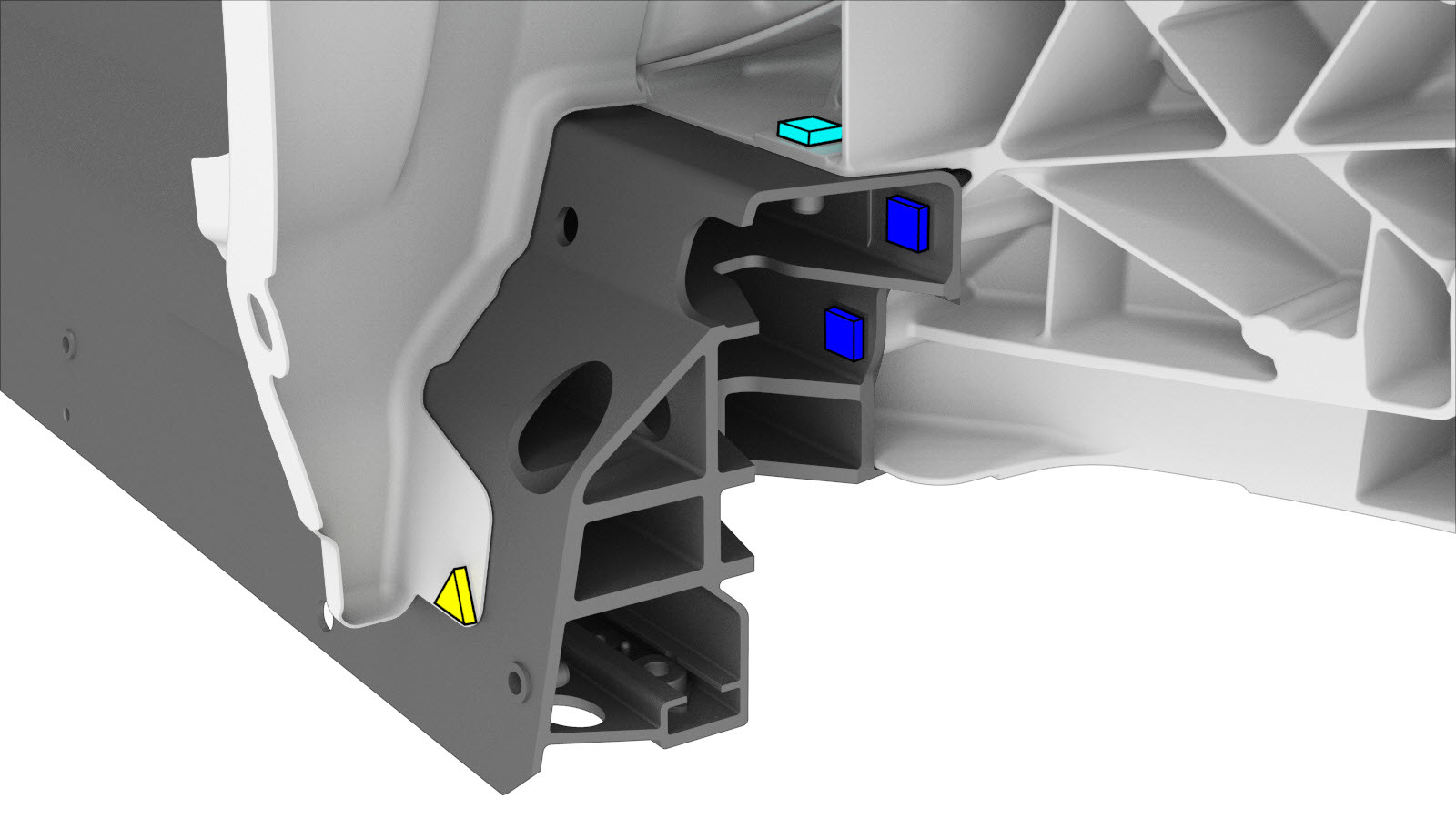

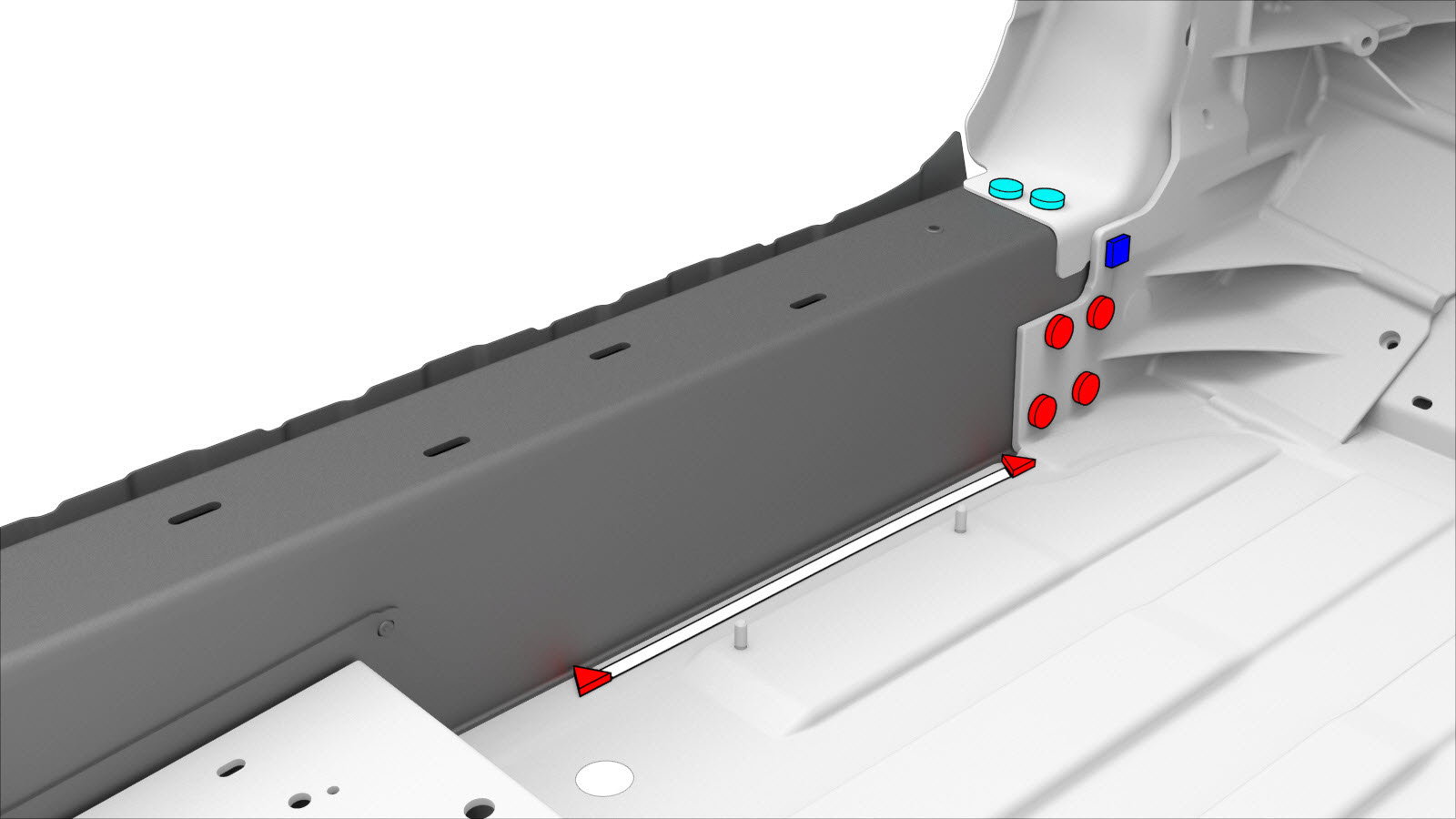

Remova o componente original.

ou soldaduras por pontos de fábrica

ou SPR de fábrica

ou rebites estruturais de fábrica

ou RIVTAC

ou parafusos

ou parafuso, cabeça Torx

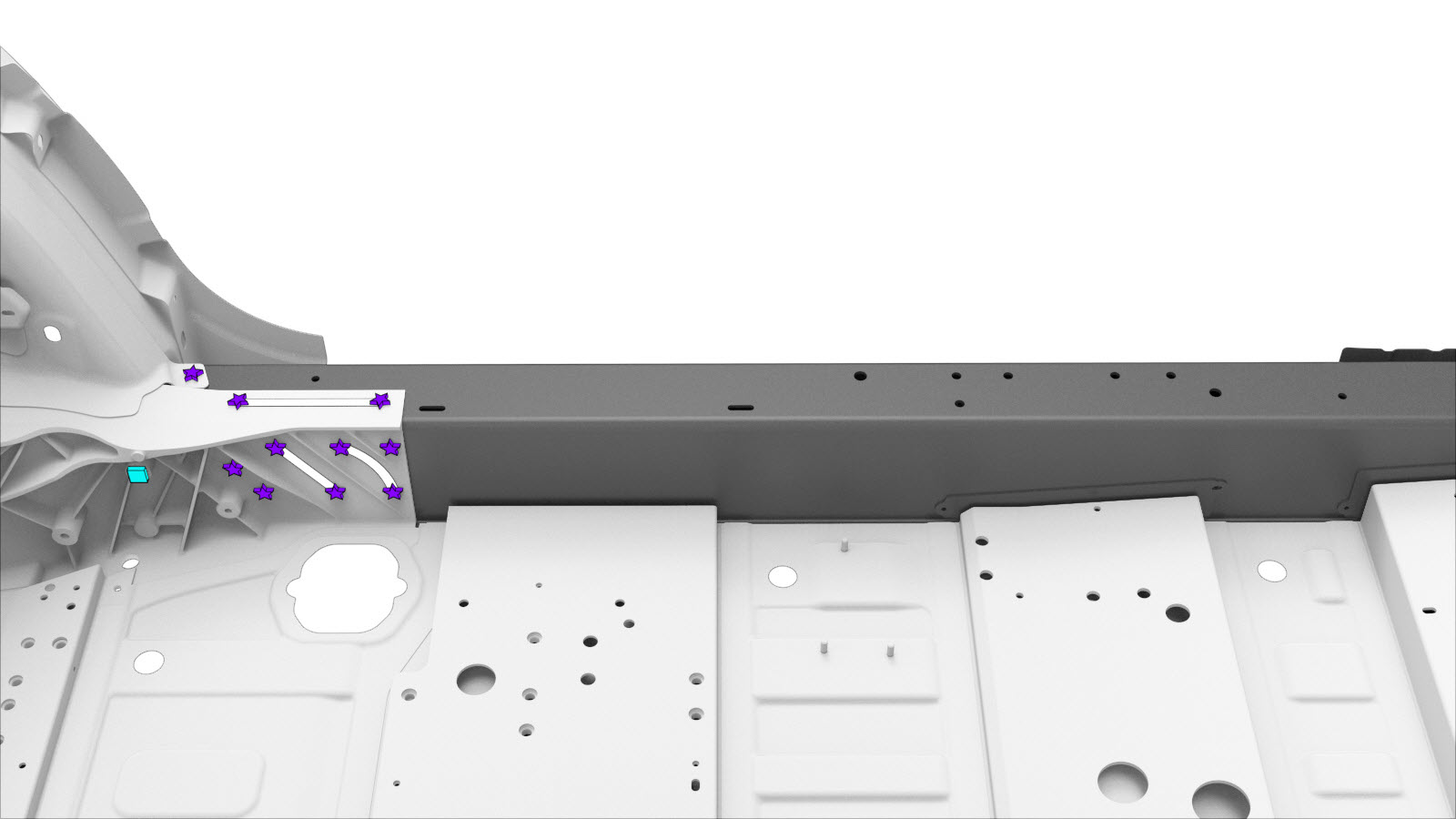

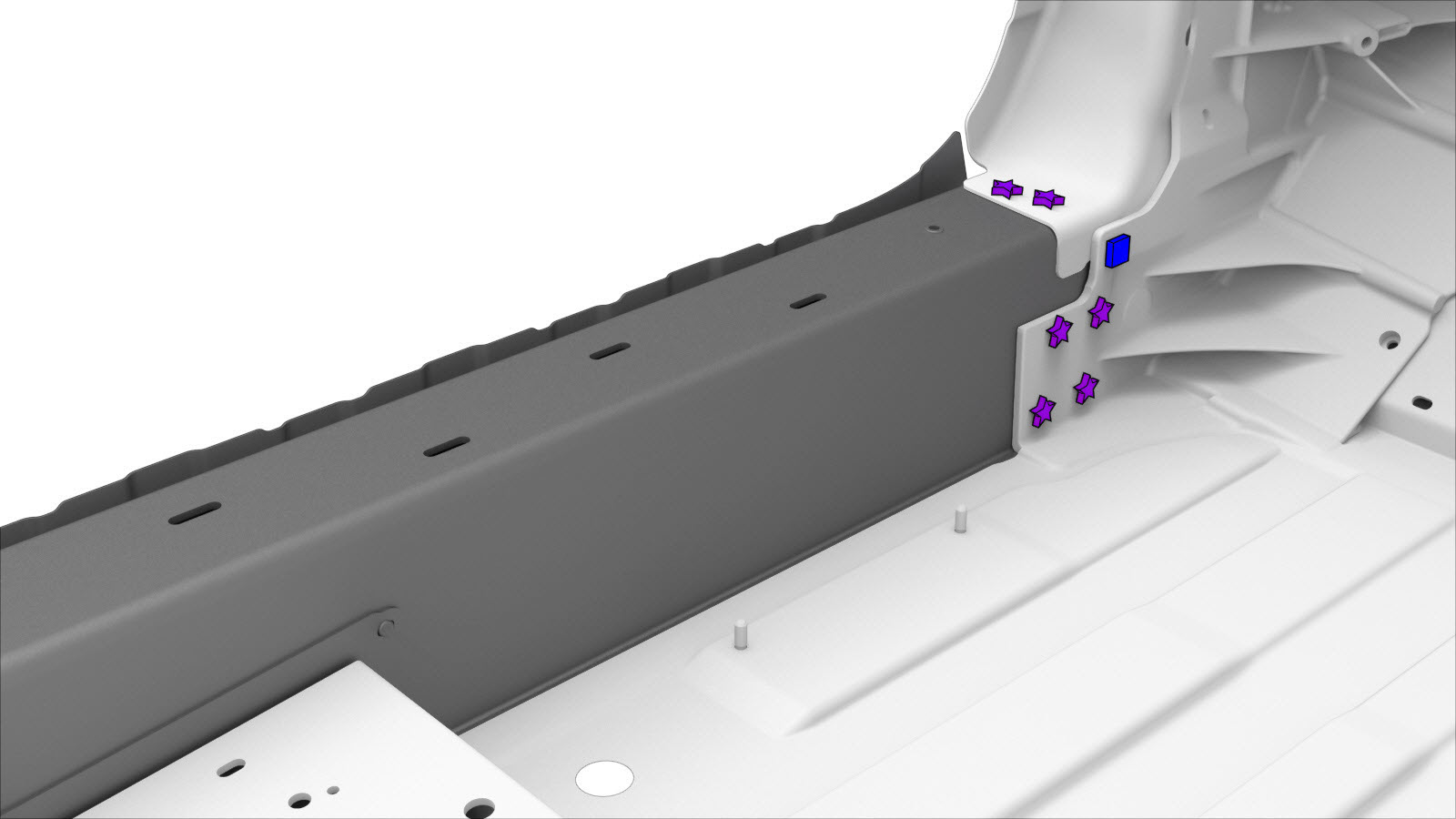

Prepare a instalação.

ou rebites de soldadura de alumínio

ou rebites estruturais de resistência elevada, 6,5 mm

ou rebites embutidos estruturais, 6,5 mm

ou rebites embutidos, 4,8 mm, compridos

ou rebites estruturais, 6,5 mm, médios

ou parafusos

ou parafuso, cabeça Torx
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

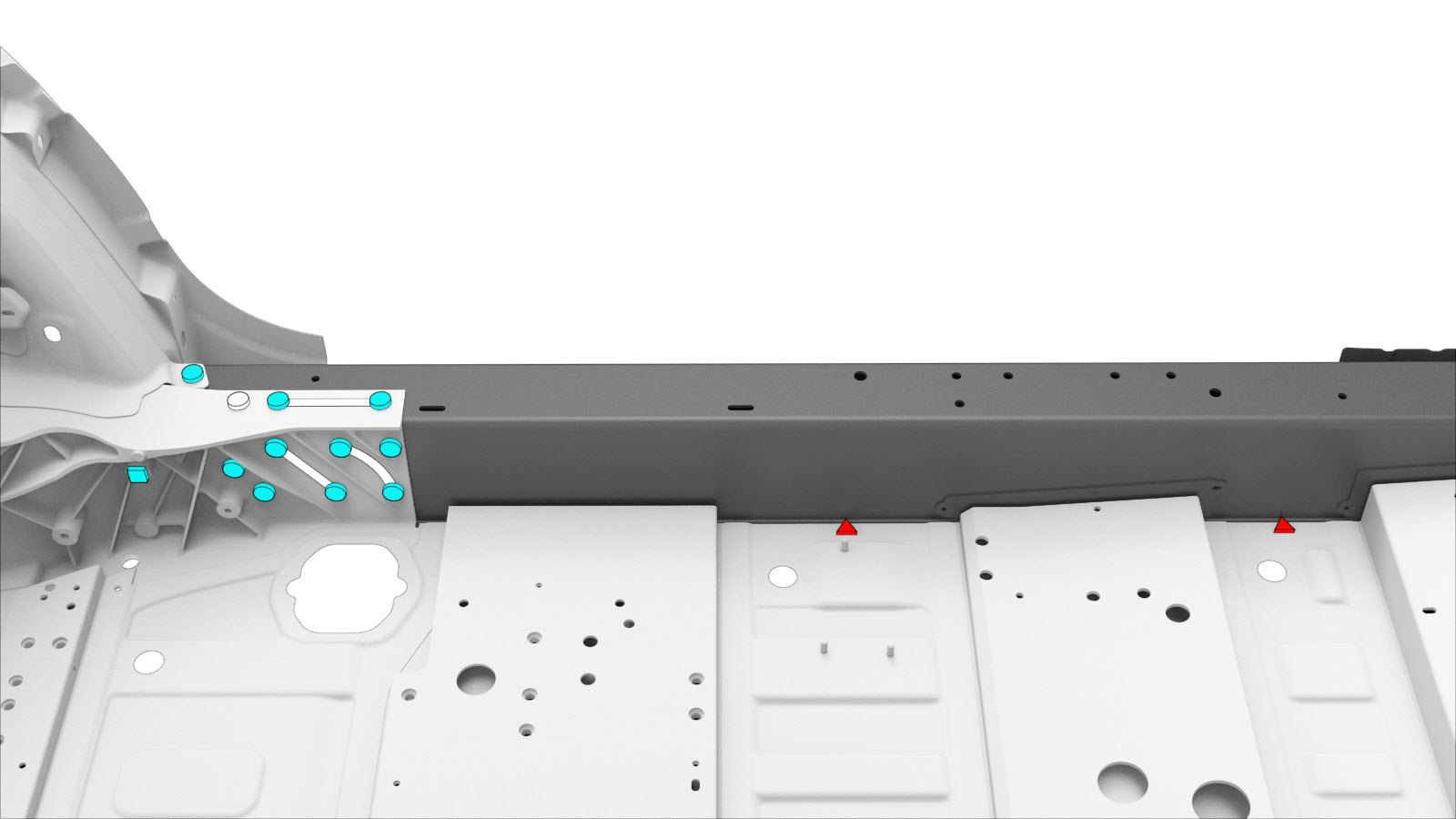

Instale o novo componente ou componentes.
Aperte os parafusos da seguinte forma:
- Parafusos M8x20 de cabeça sextavada, número de peça 1014747-00-B: 24 Nm.
- Parafusos M10x25 de cabeça sextavada, número de peça 1004383-00-C: 45 Nm.
- Parafuso M8x27 de cabeça sextavada, número de peça 1621820-00-A: 24 Nm.
- Parafuso M8x50 de cabeça sextavada, número de peça 1046838-00-A: 24 Nm.
- Parafusos M8x20 Torx, número de peça 1621839-00-B: 30 Nm.
- Parafuso M8x20 Torx, número de peça 1022448-00-A: 30 Nm.

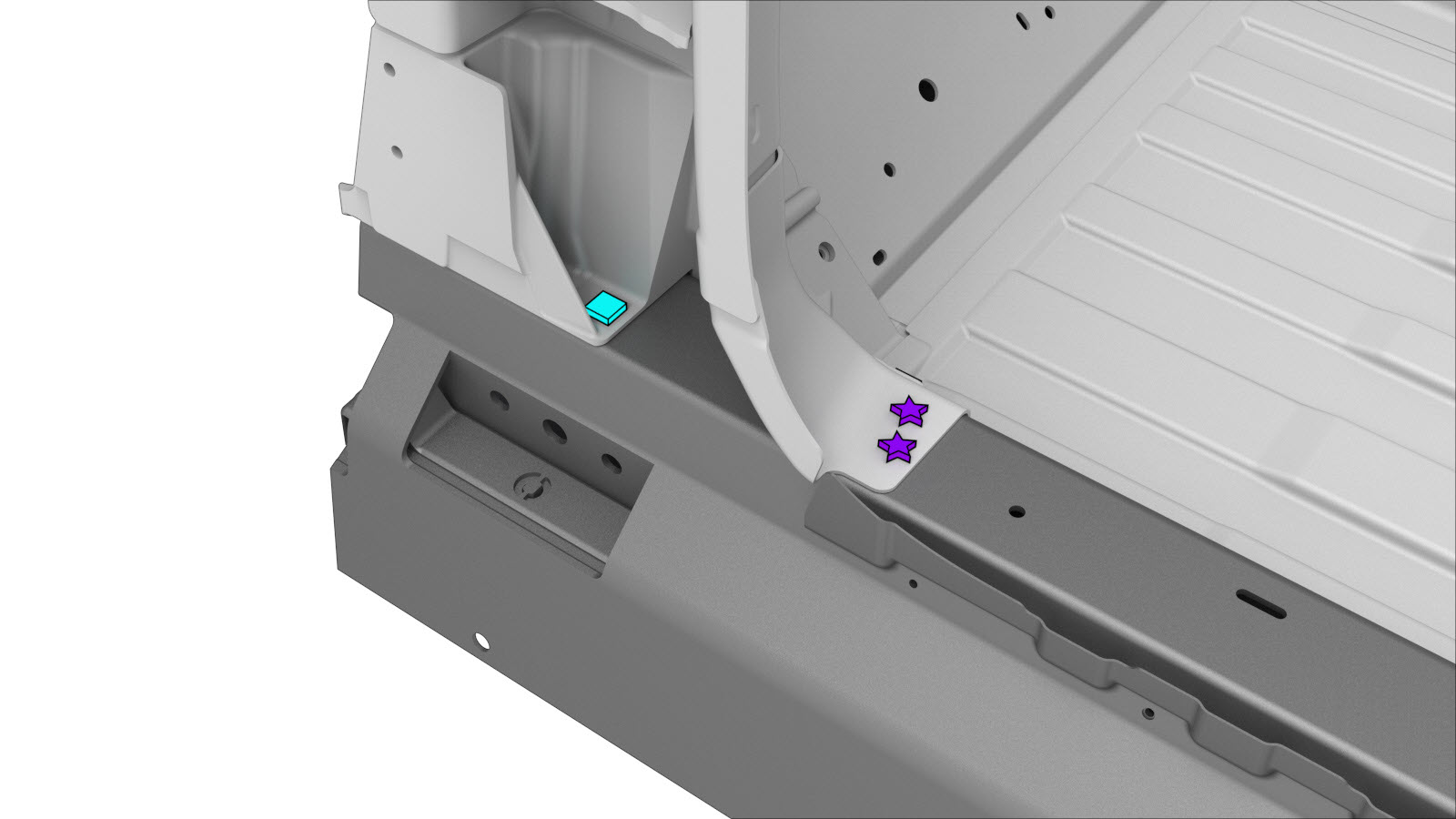

Efetue a soldadura GMA.

ou rebites de soldadura de alumínio

Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

Aviso
Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.

Nota
antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
Instale o item Encaixe da travessa da placa do calcanhar.
Instale o item Extensão inferior do pilar C.
Instale o item Suporte do batente da porta Asa de Falcão.
Instale o Parte lateral da carroçaria (completa).
Realize quaisquer operações pós-reparação necessárias.
