Placa de extremidade da calha traseira
Código de correção:
10101808102
10101808202
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

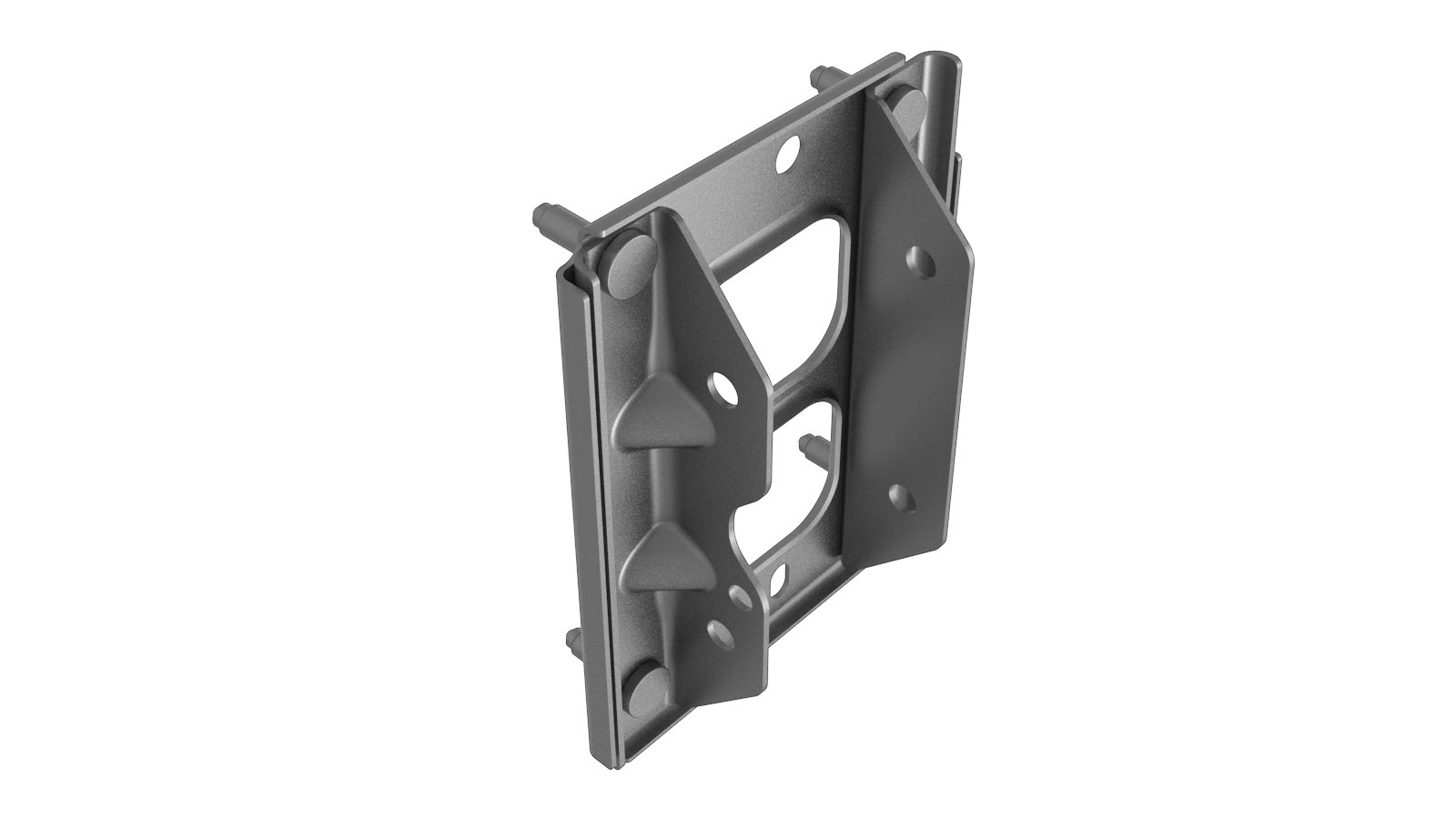

| 1 | PLACA DO PARA-CHOQUES (placa de extremidade da calha traseira) | |
| 4 | Parafuso HF M10x1.50x25 [10.9]-G720 | Número de peça Tesla 2007116. |
| 1 | Parafuso , M8-1.25x16 | Número de peça Tesla 1005582-00-A. |
| 1 | Porca | Número de peça Tesla 2007088. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Remova o Painel traseiro (veículos construídos até 21 de maio de 2024).
-

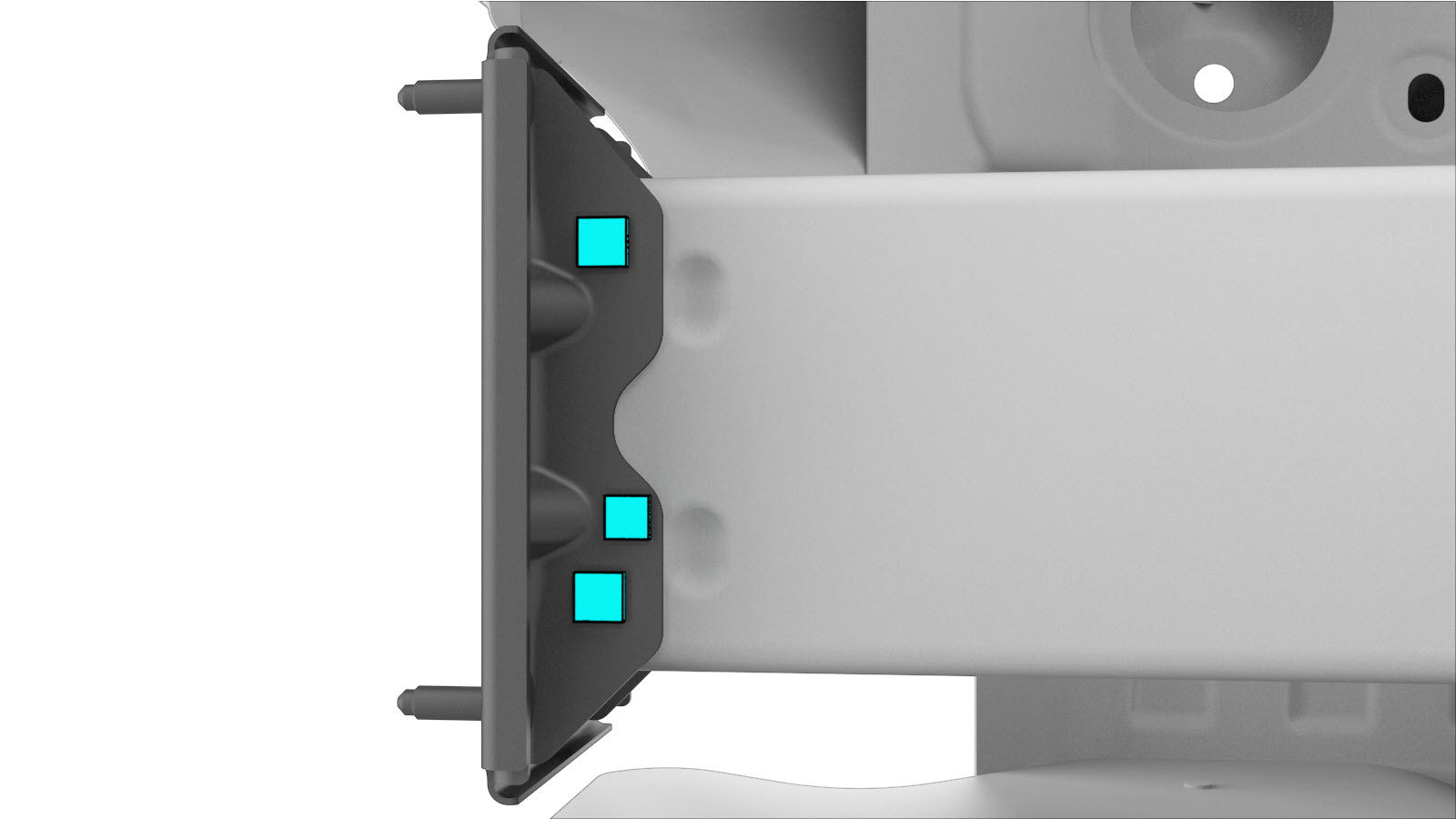

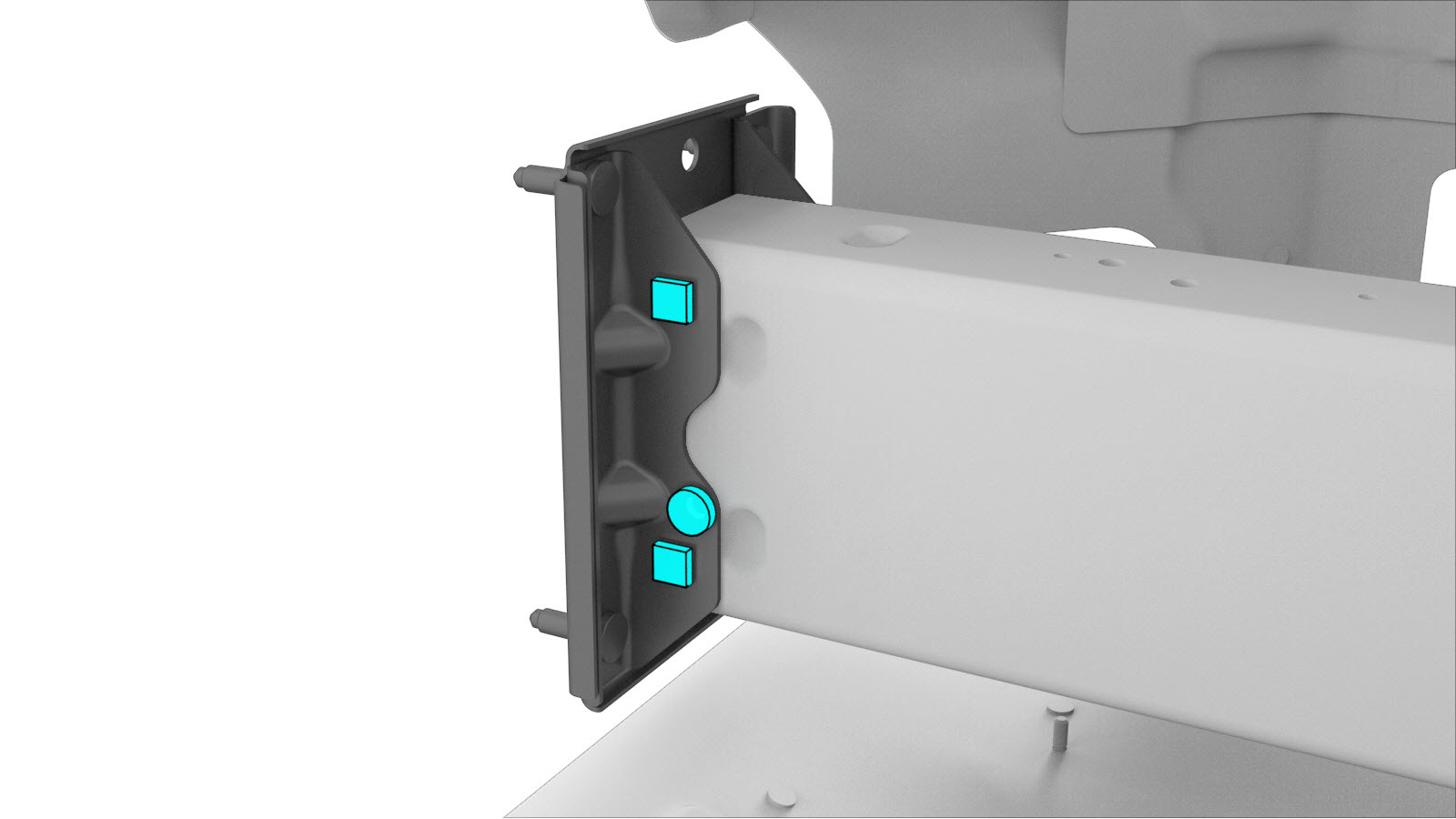

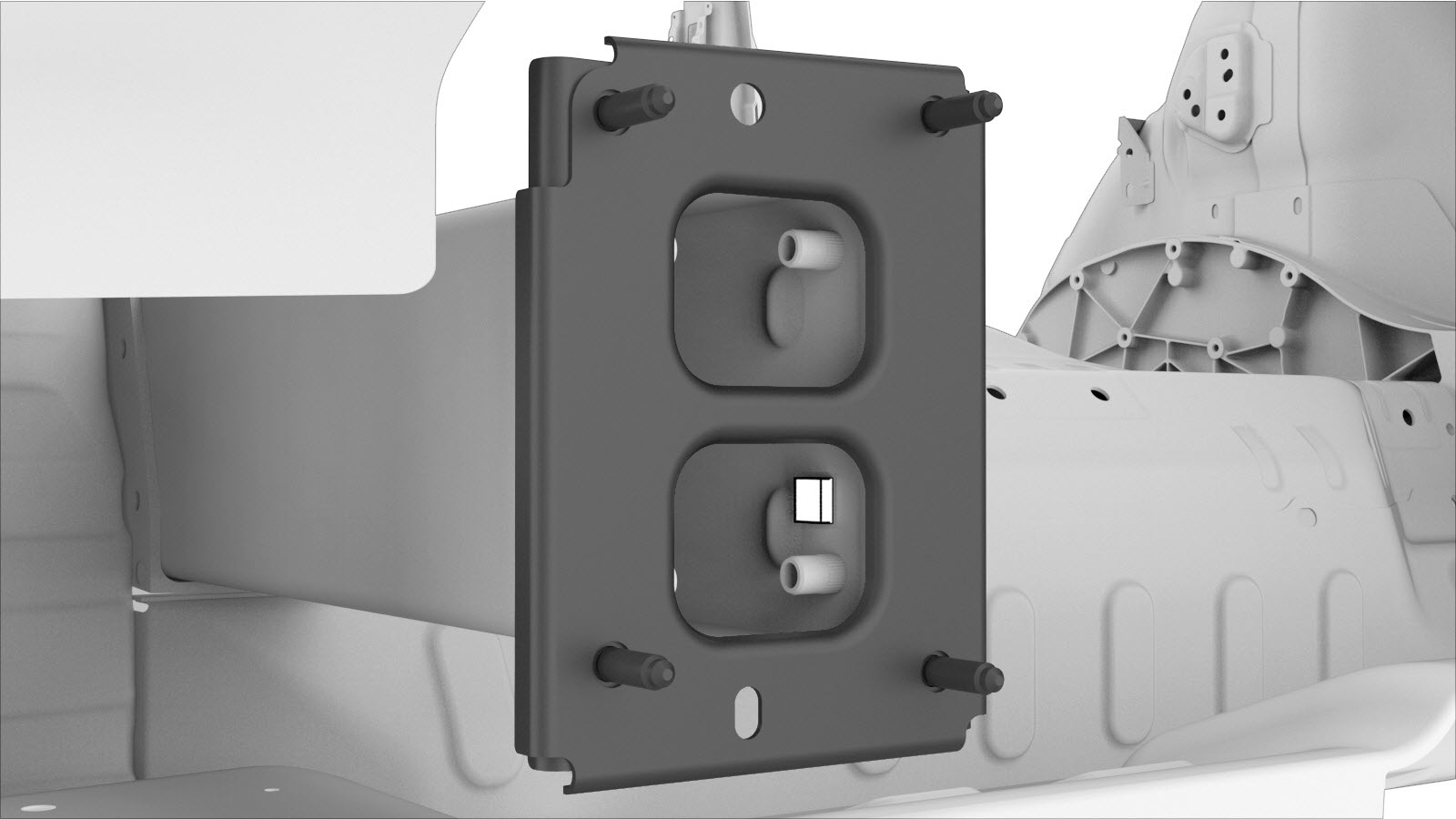

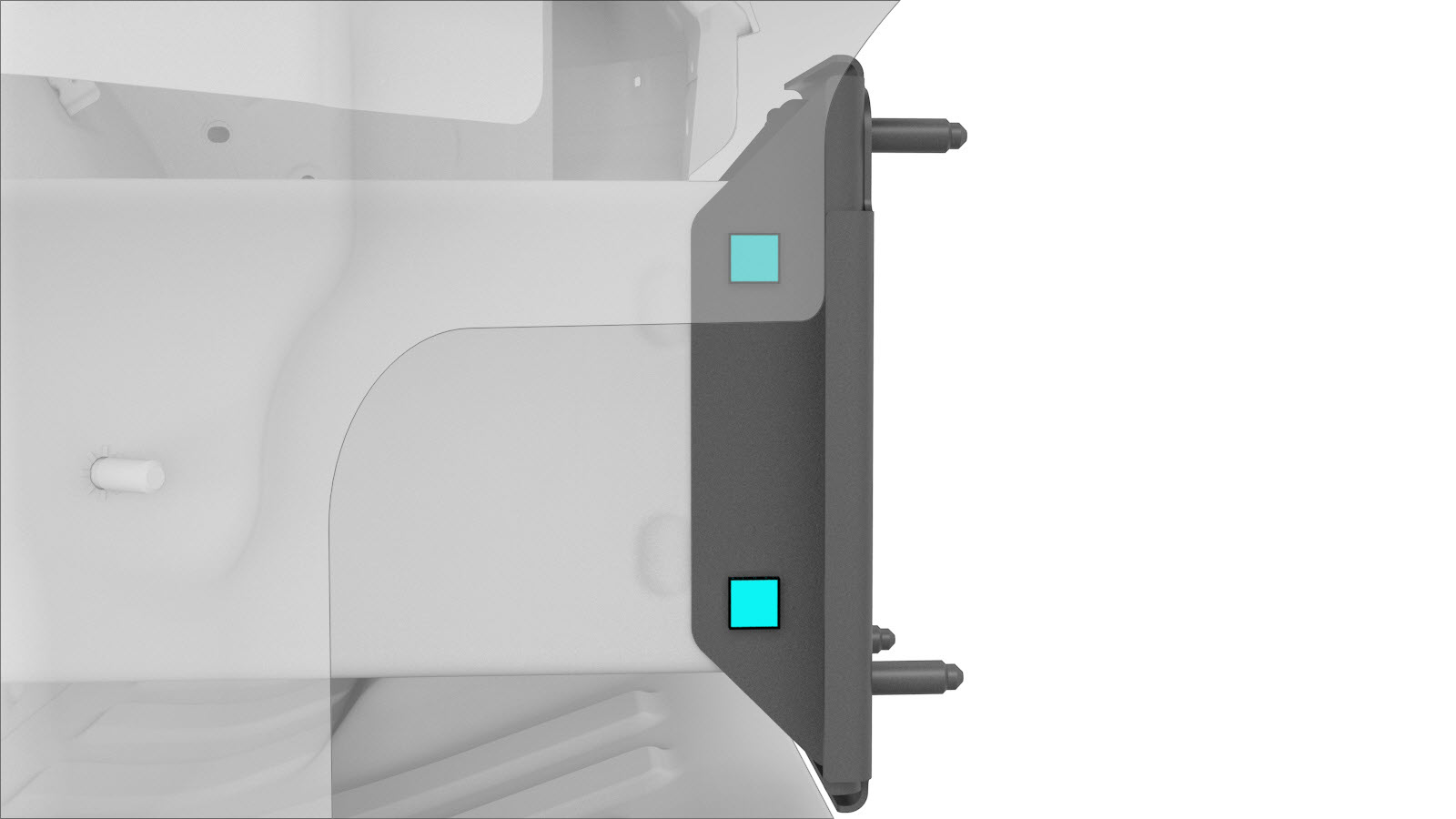

Remova o componente original.
ou rebites estruturais de fábrica
ou parafusos
-
Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte os parafusos da seguinte forma:
- Número de peça Tesla 2007116: 48 Nm.
- Número de peça Tesla 1005582-00-A: 25 Nm.
-
Instale o Painel traseiro (veículos construídos até 21 de maio de 2024).
- Realize quaisquer operações pós-reparação necessárias.
