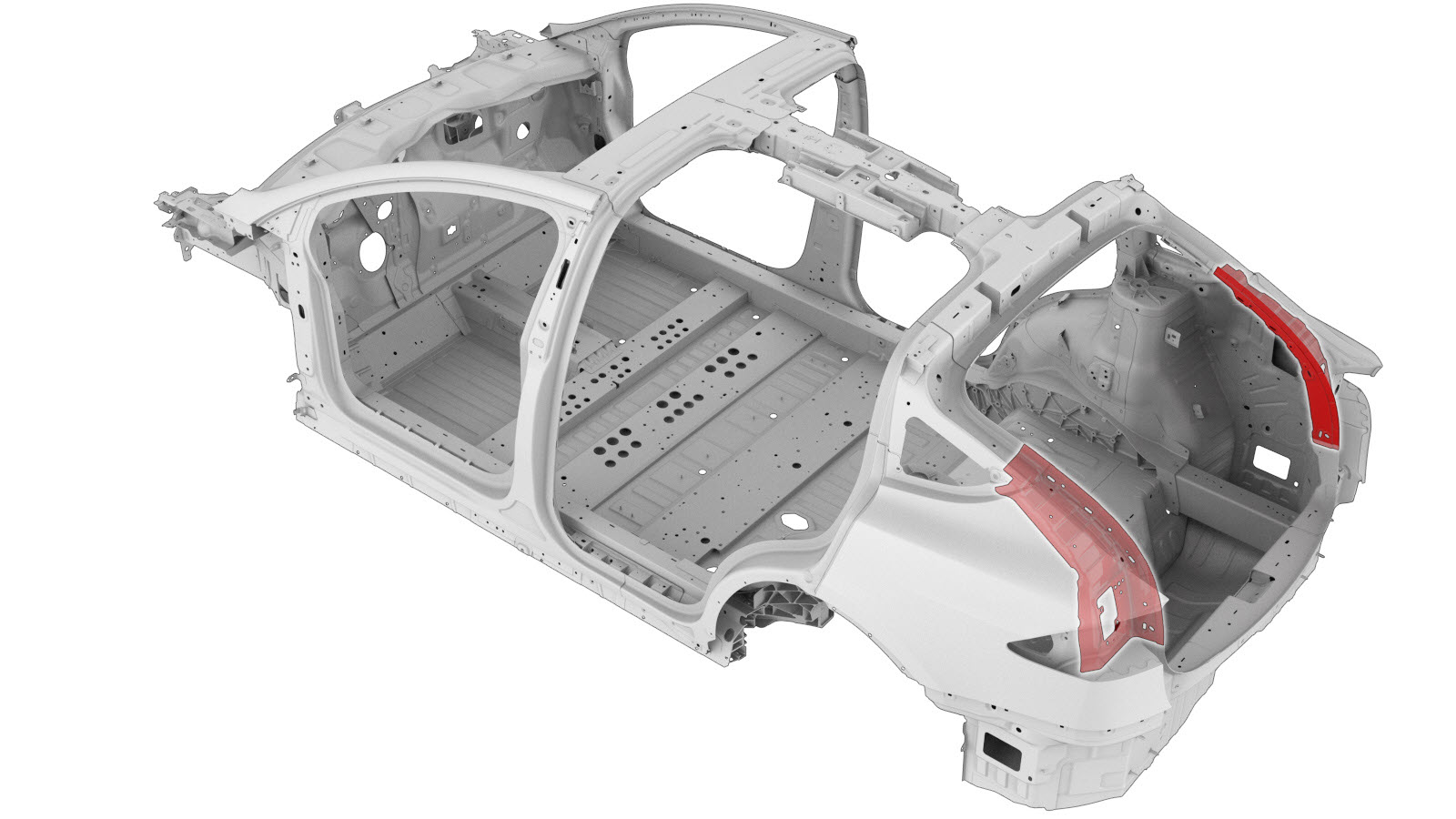

Reforço interior do pilar D
Código de correção:
10101915502
10101915002
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

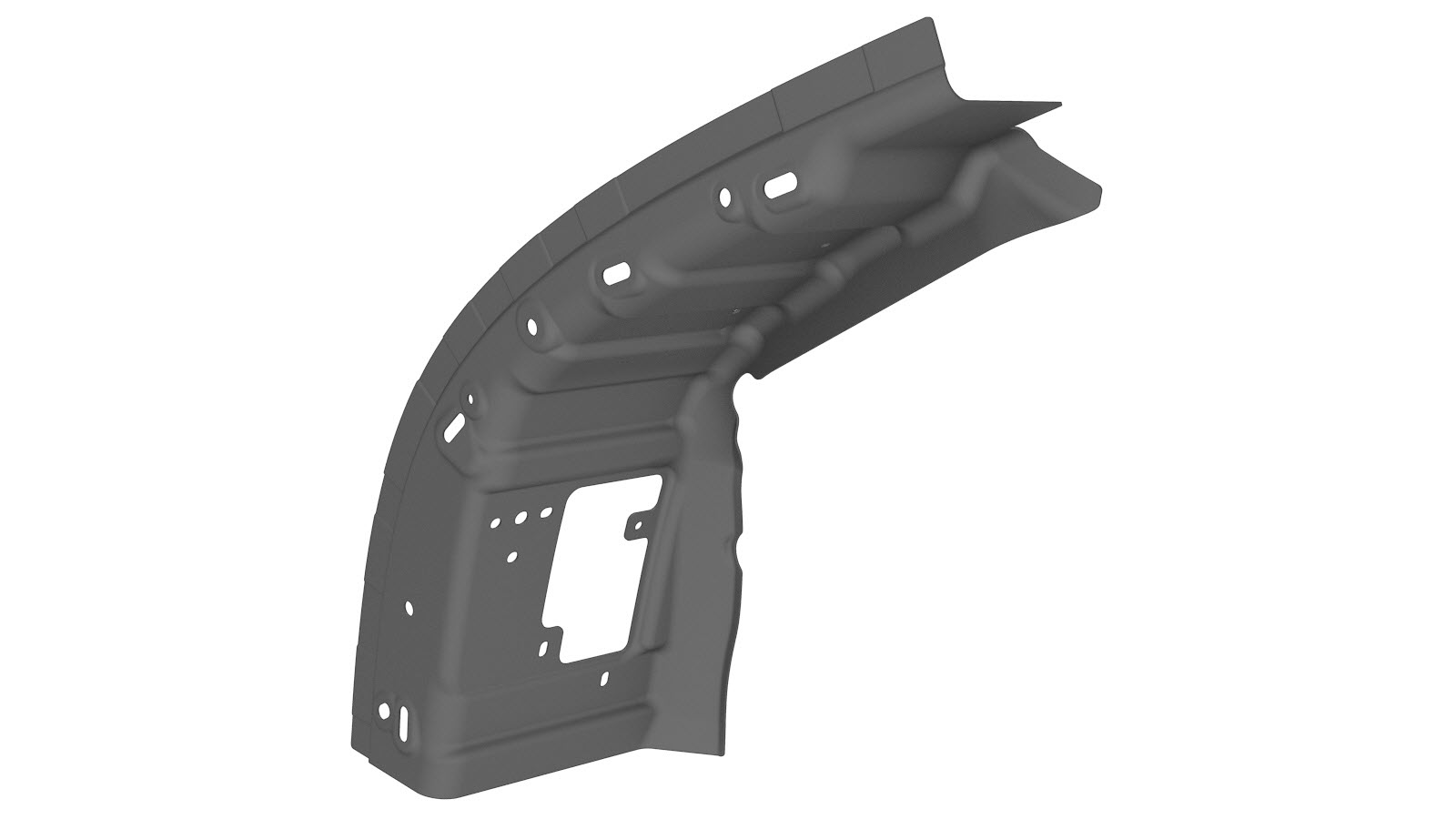

| 1 | ASY - D-PILLAR INR REINF (Reforço interior do pilar D) | |
| 9 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 8 | Rebite oco S18 | |
| 3 | Rebite oco S28 | |
| 4 | Rebite oco S38 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

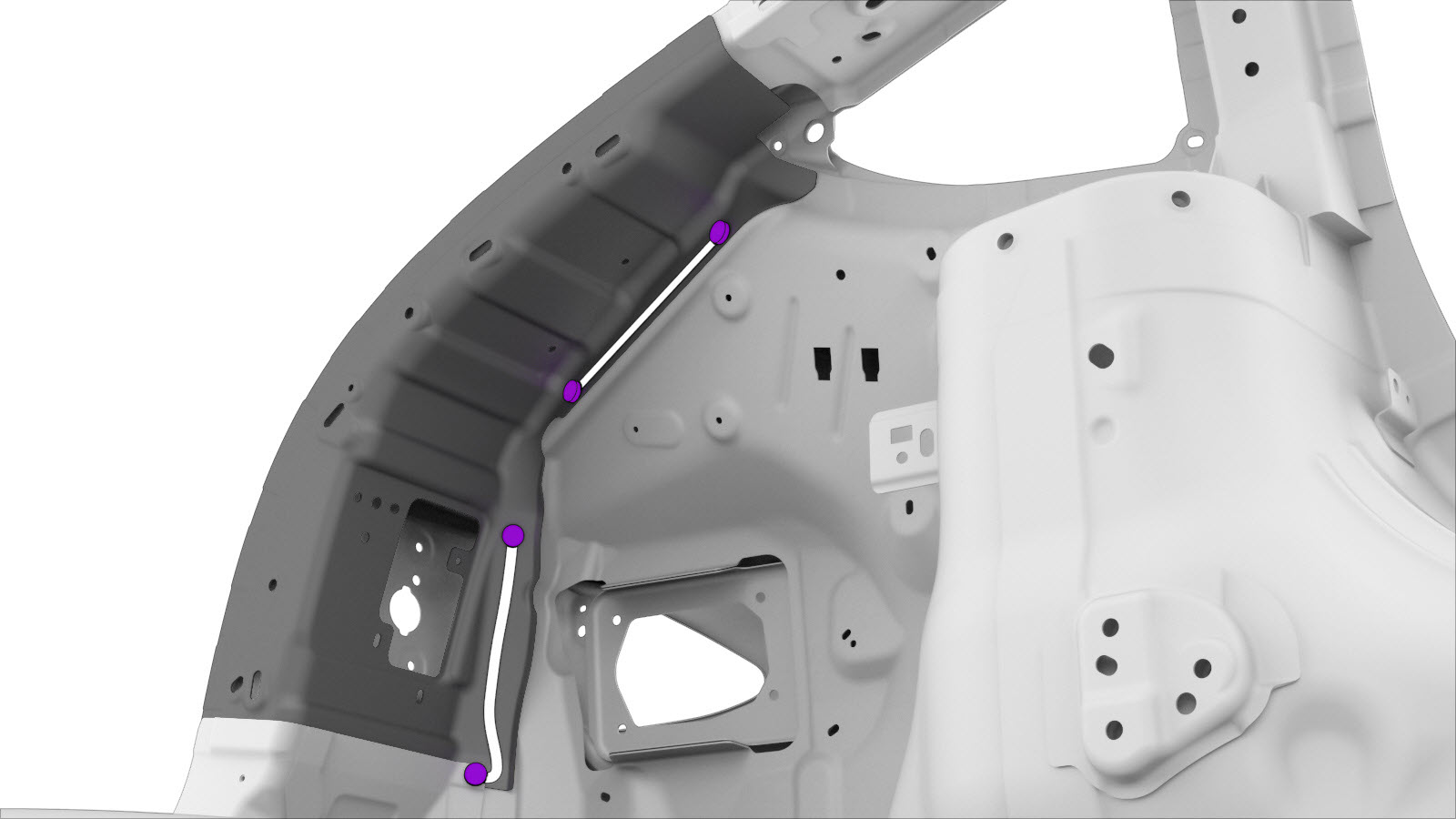

Remova o componente original.

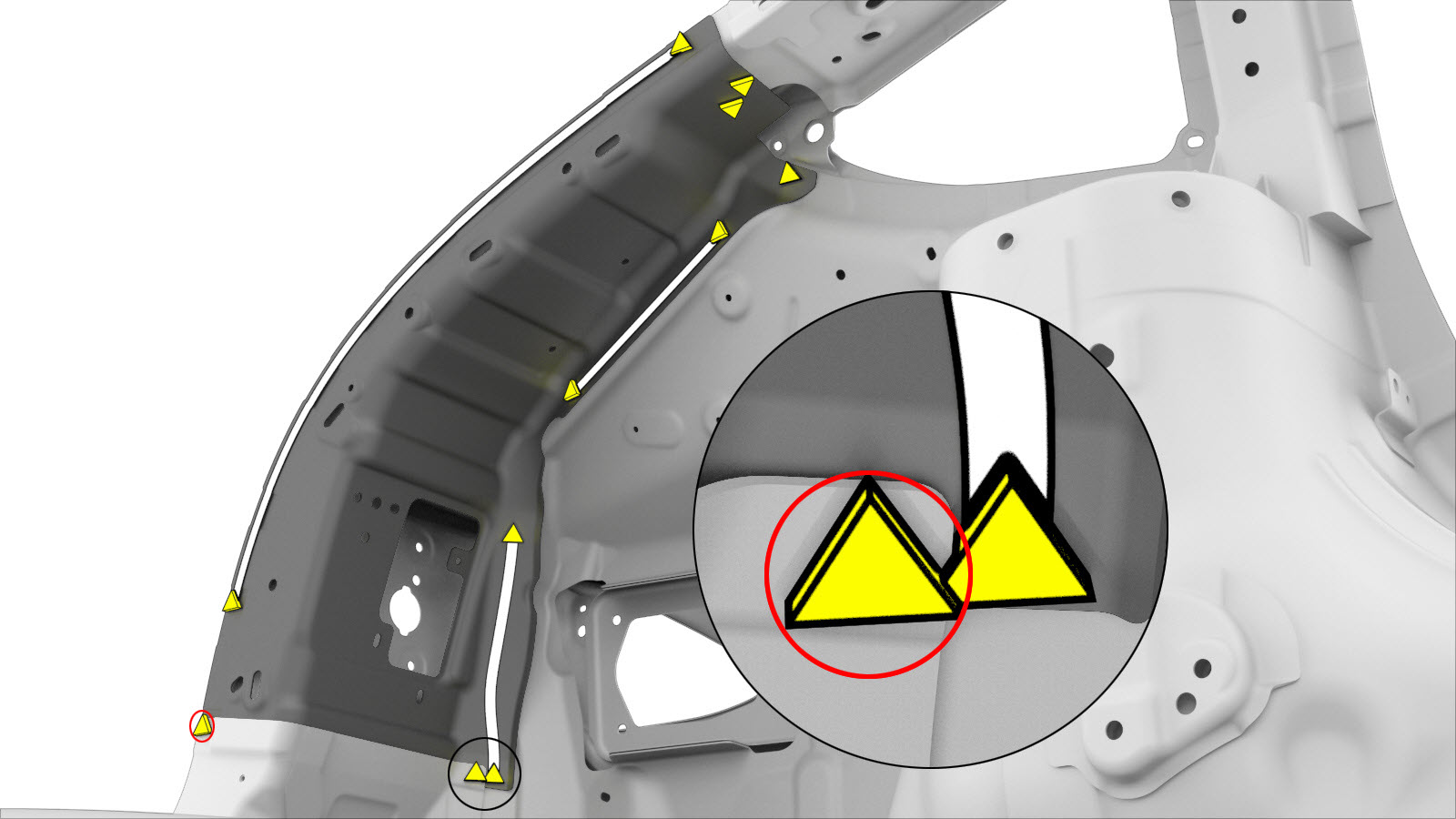

ou soldaduras por pontos de fábrica
ou soldaduras por pontos de fábrica de perfuração
-
Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

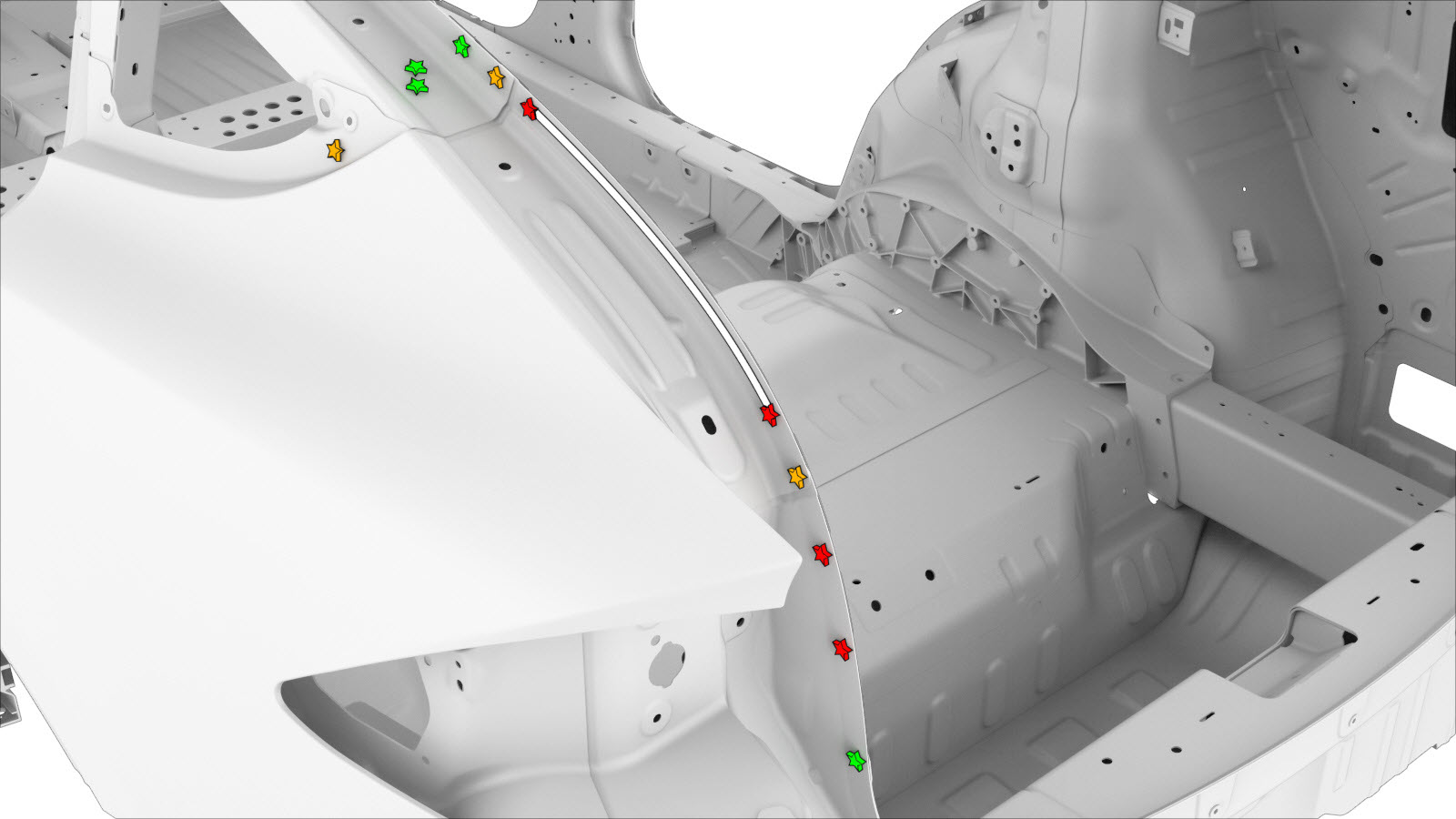

- Instale o novo componente ou componentes.
-
Instale o item Suporte de fixação de vedação (superior).
- Realize quaisquer operações pós-reparação necessárias.
