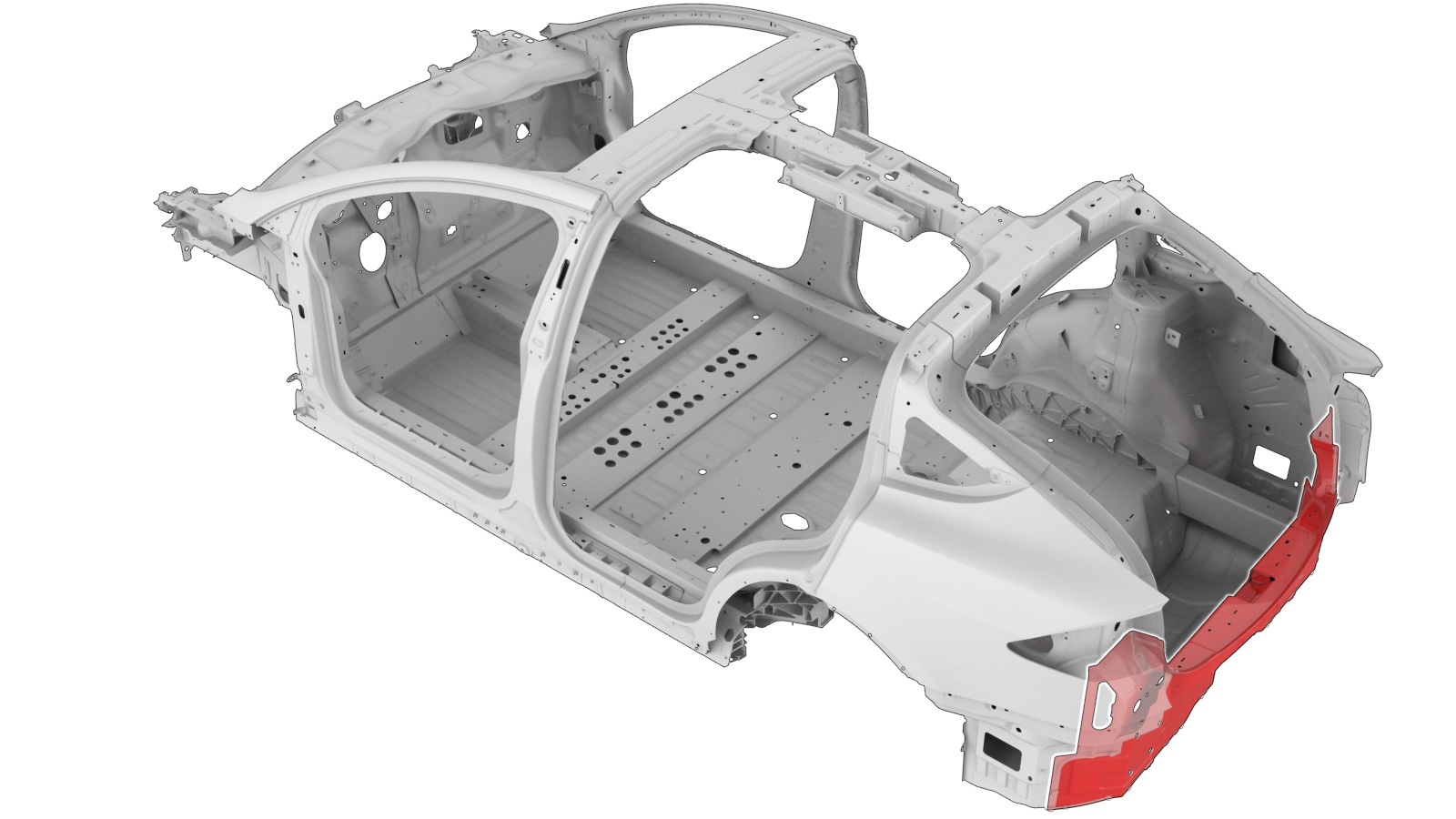

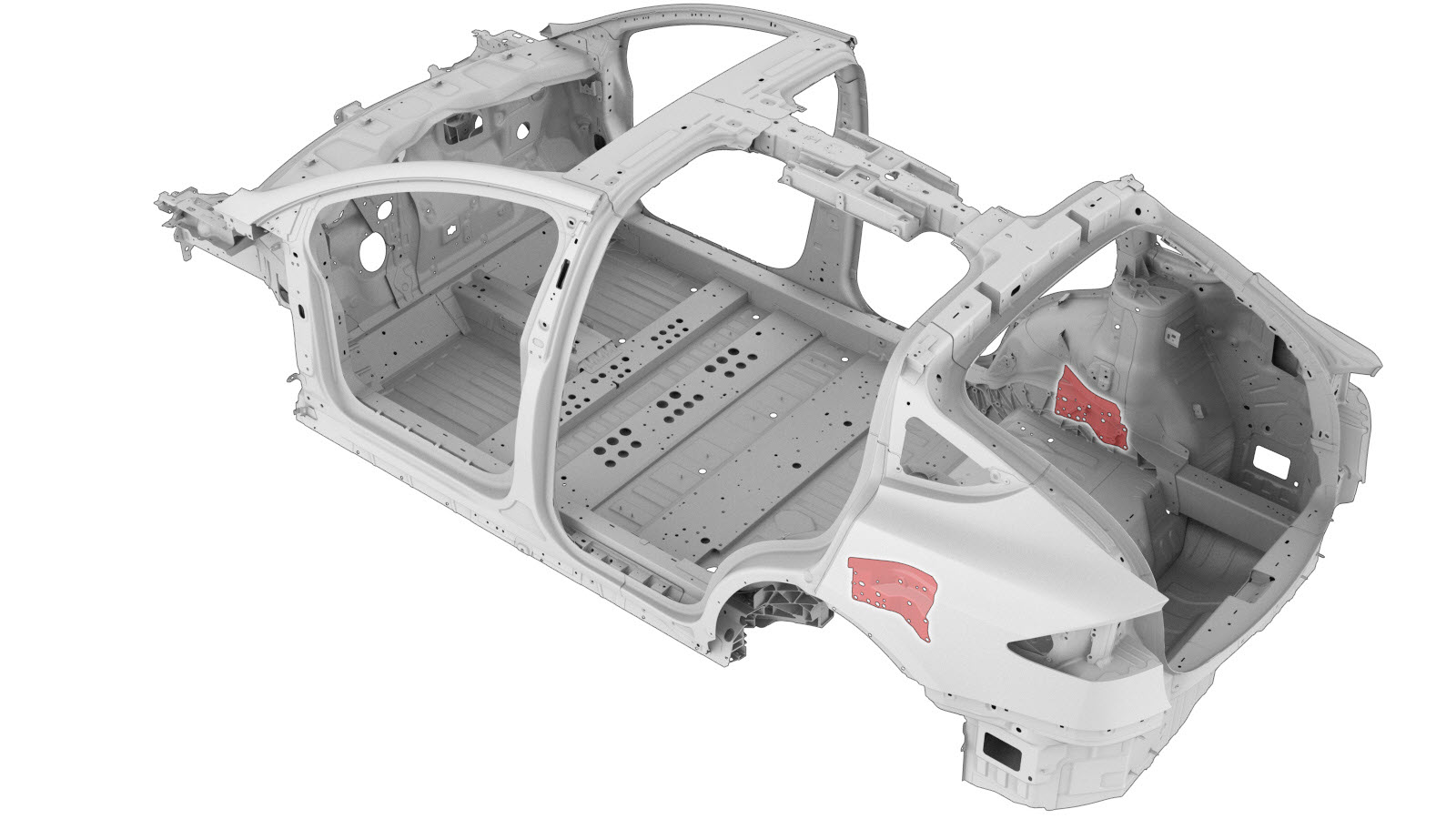

Nó traseiro (completo)

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas

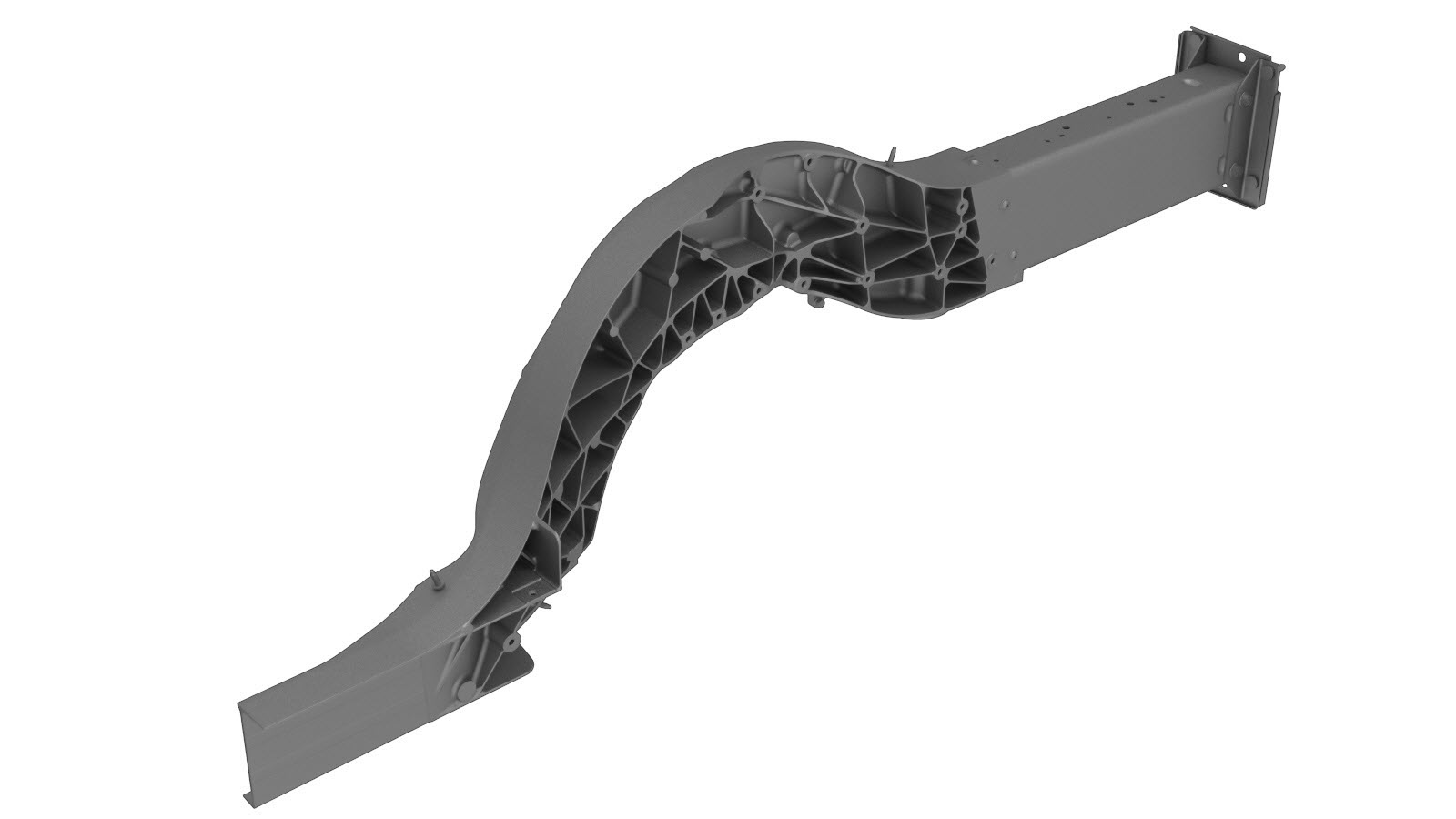

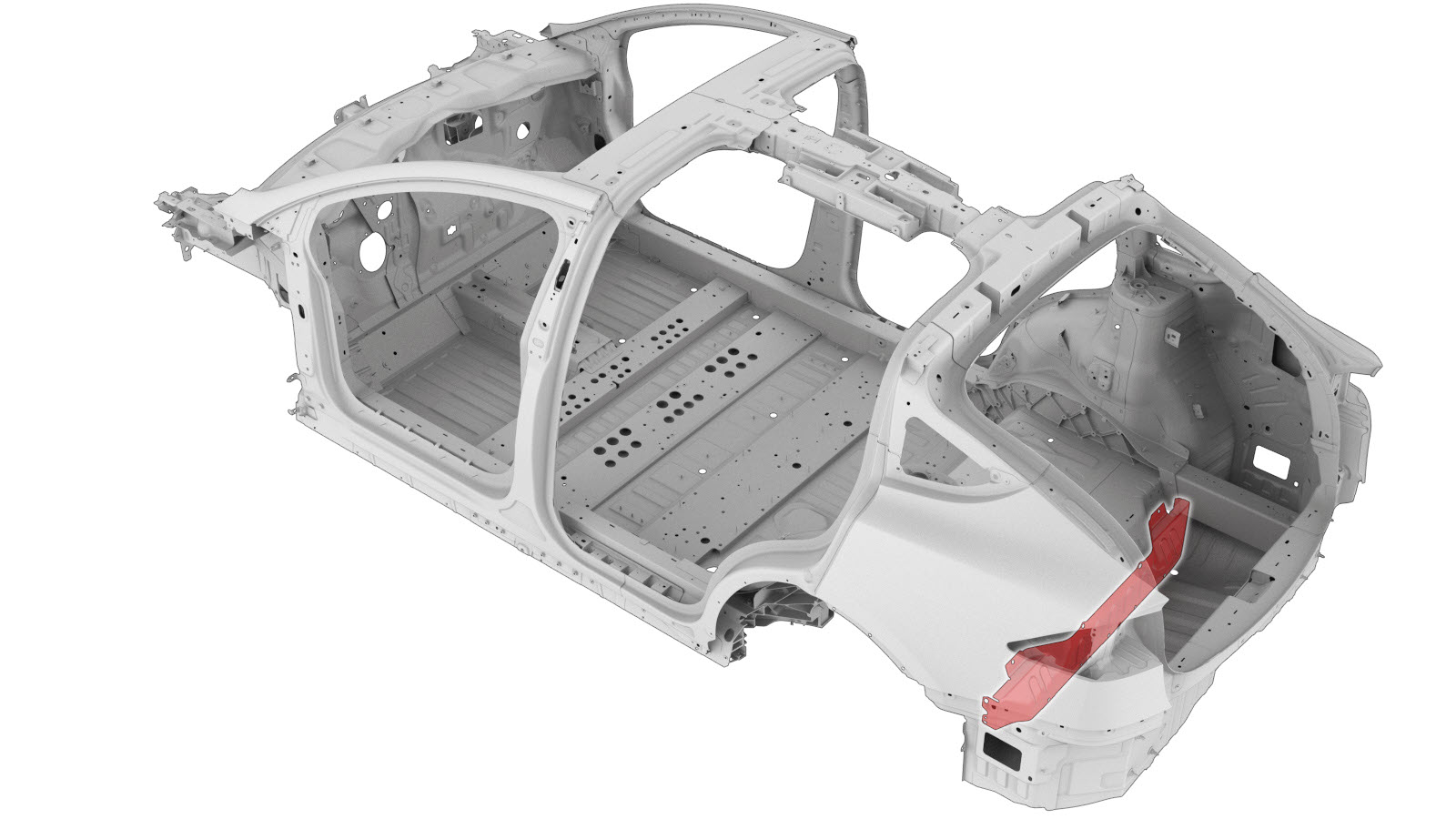

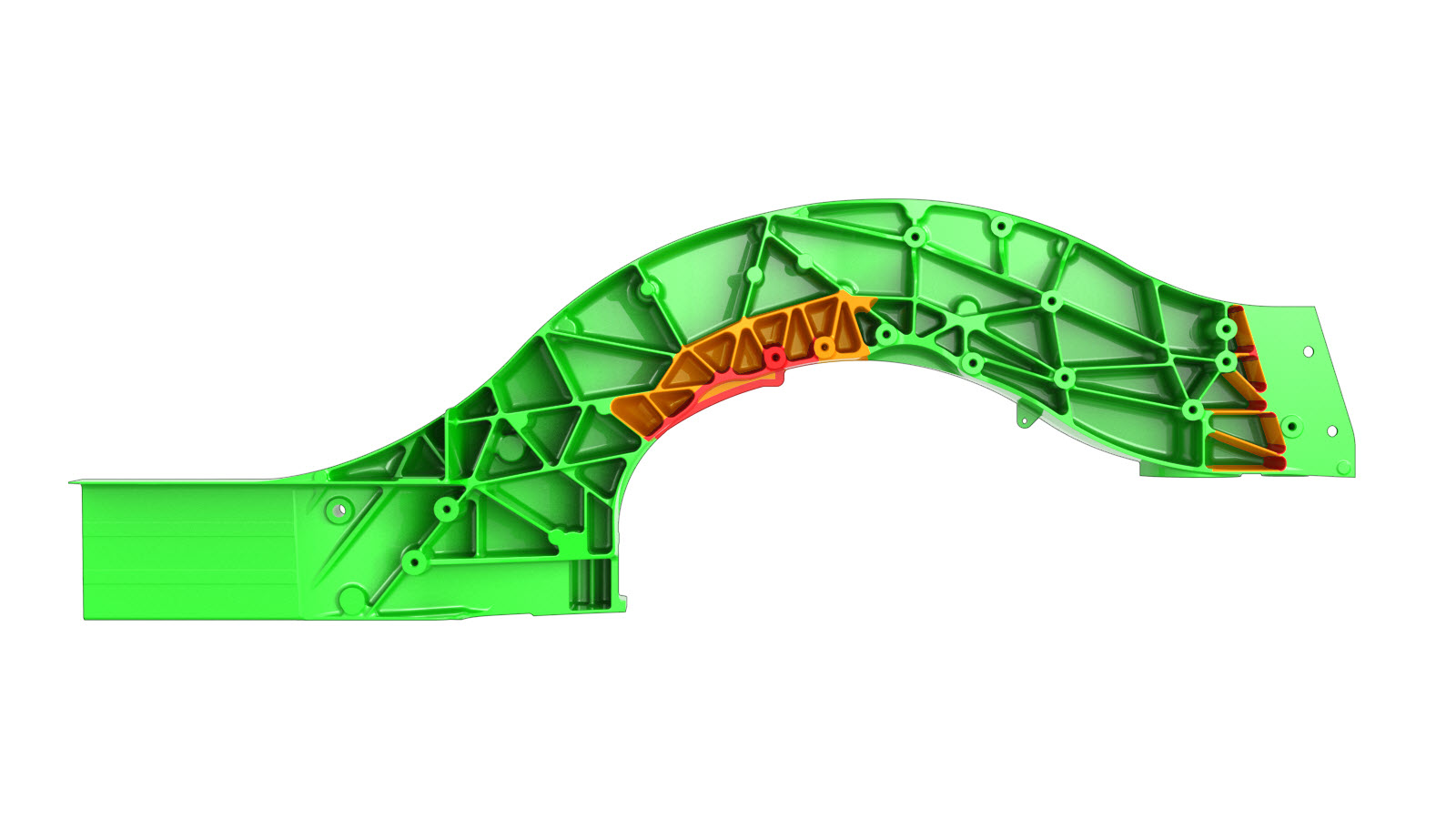

1 ASY-MEMBER RAIL RR (Nó traseiro – completo)
Lado esquerdo: 23

Lado direito: 22

 Rebite estrutural de resistência elevada, 6,5 mm
6 Rebite embutido estrutural, 6,5 mm
1 Parafuso , M8x20 Número de peça Tesla 1007580-00-A.
1 Parafuso , M8x50 Número de peça Tesla 1046838-00-A.
1 Parafuso , M8x27 Número de peça Tesla 1621820-00-A.
1 Parafuso , M8x20 Número de peça Tesla 1048470-00-A.
2 Parafuso, cabeça Torx , M8x20 Número de peça Tesla 1014747-00-B.
2 Porca , M8-1.25,HF,Steel[10],ZnAl,BLACK Número de peça Tesla 1006628-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Painel de piso dos bancos da segunda fila.

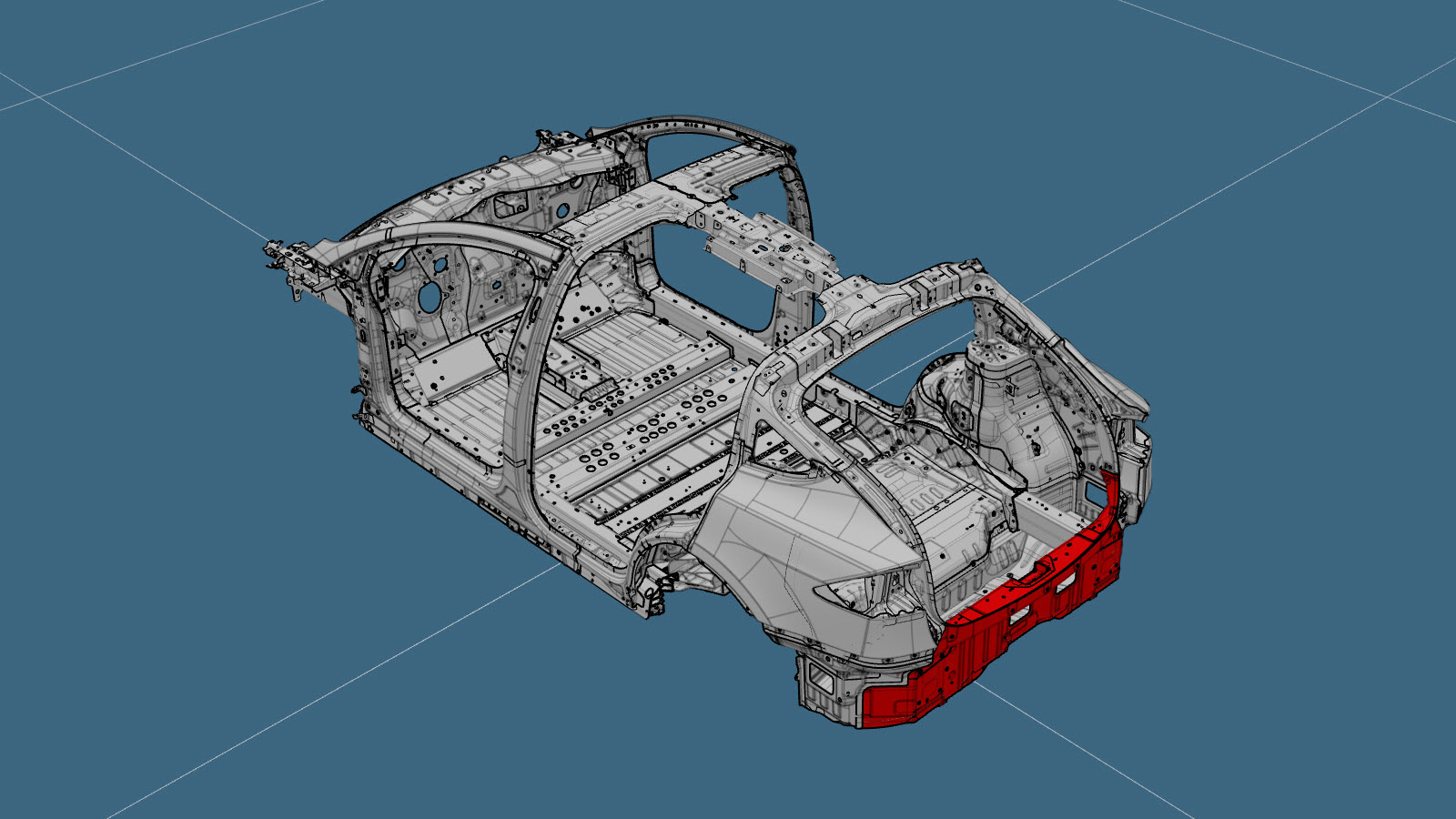

  2. Retire o painel traseiro.
    Com base na data de construção do veículo, retire o painel traseiro utilizando o procedimento adequado:
  3. Retirar o piso da bagageira traseira.
    Com base na data de construção do veículo, retire o piso da bagageira traseira utilizando o procedimento adequado:

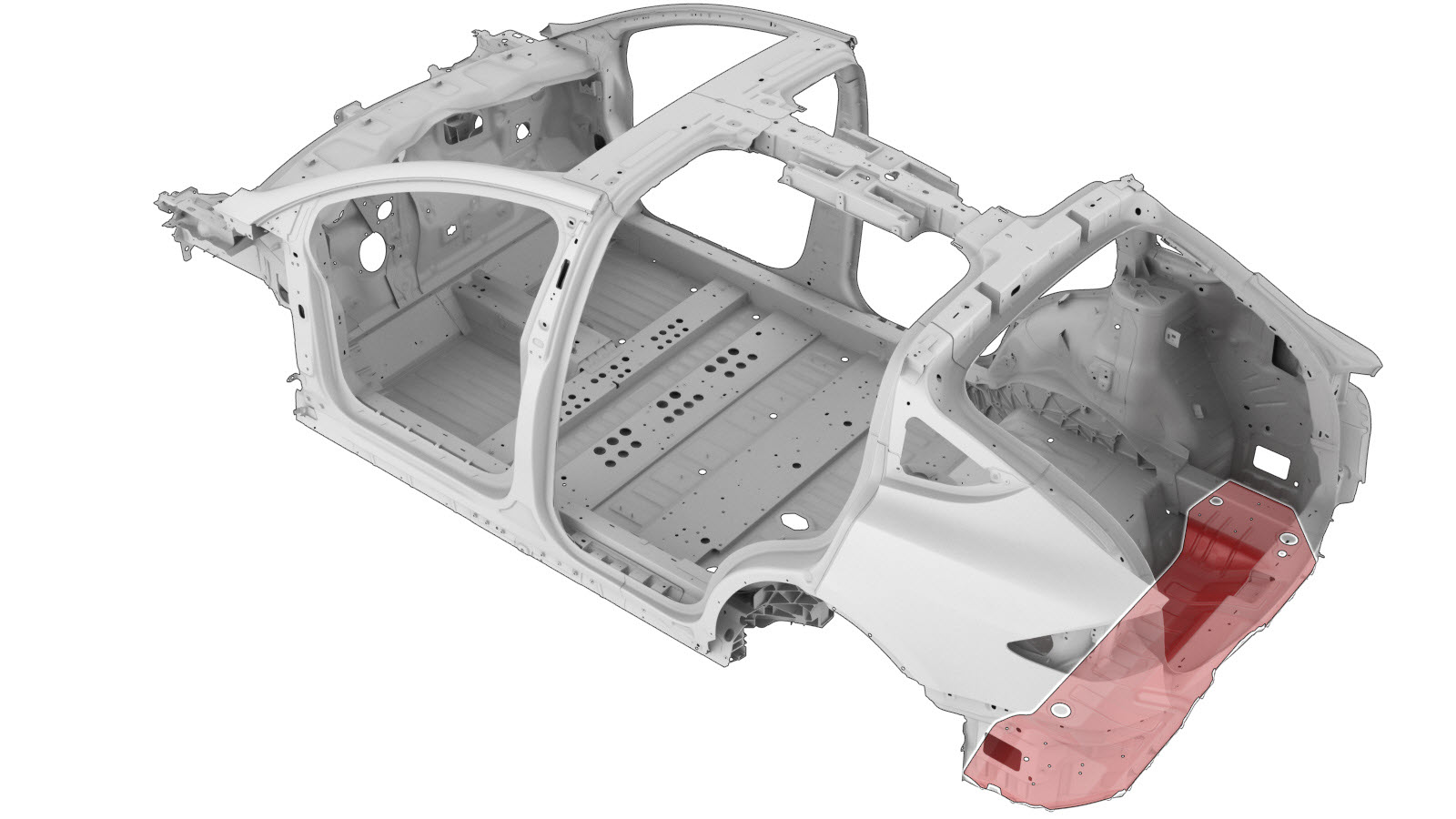

  4. Retirar o painel da queda da bagageira traseira.
    Com base na data de construção do veículo, retire o piso da queda da bagageira traseira utilizando o procedimento adequado:
  5. Retire o Reforço superior do nó traseiro (dianteiro).
  6. Retire o Reforço superior do nó traseiro (traseiro).
  7. Retire o Reforço inferior da caixa estrutural traseira.
  8. Retire o Extensão do painel do piso da bagageira traseira.
  9. Retire o Reforço exterior do nó traseiro.
  10. Retire o Reforço da torre do amortecedor traseiro.
  11. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou RIVTAC

    ou rebites estruturais de fábrica

    ou parafusos

    ou parafuso, cabeça Torx

    BOM de fábrica

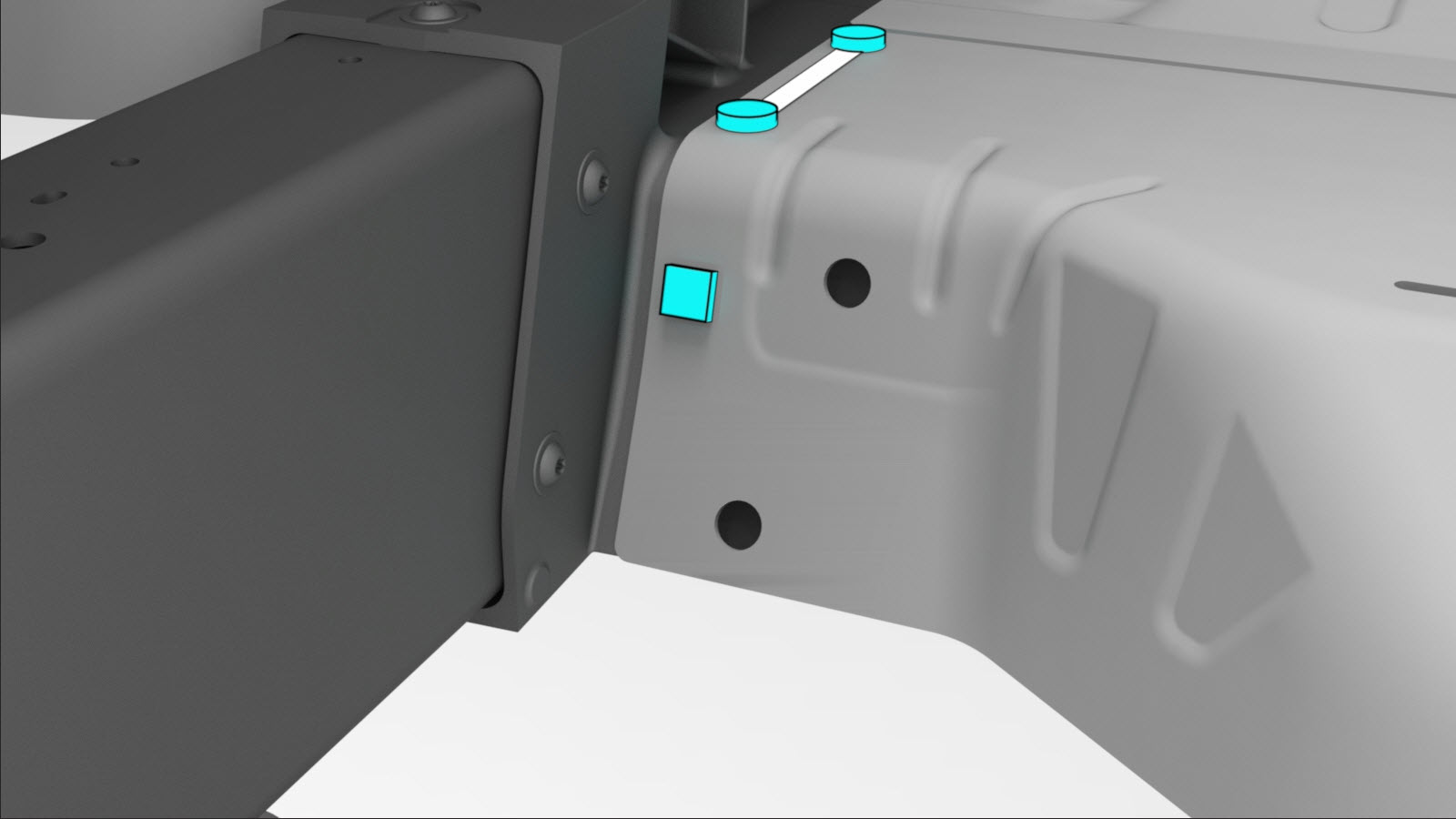

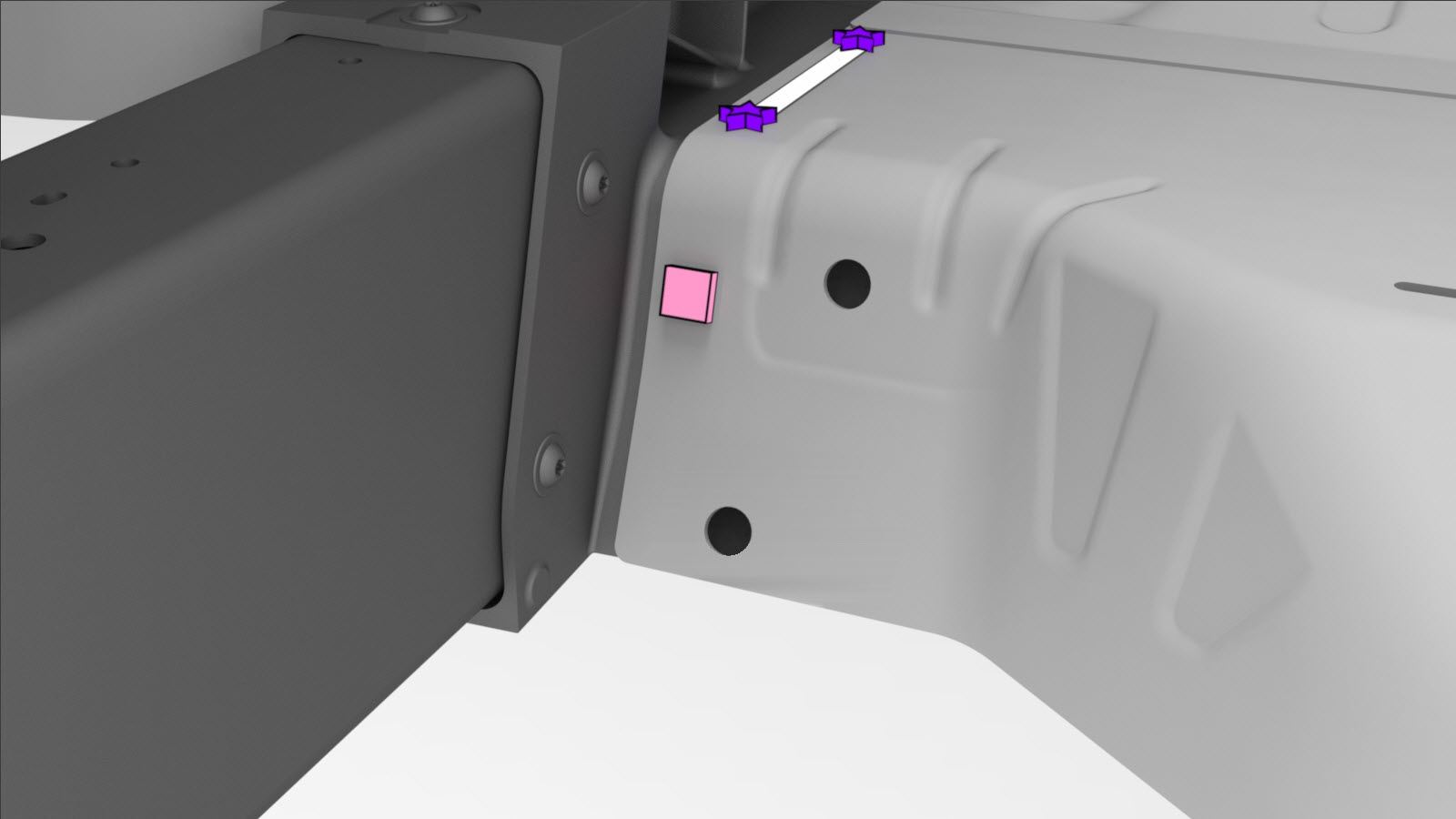

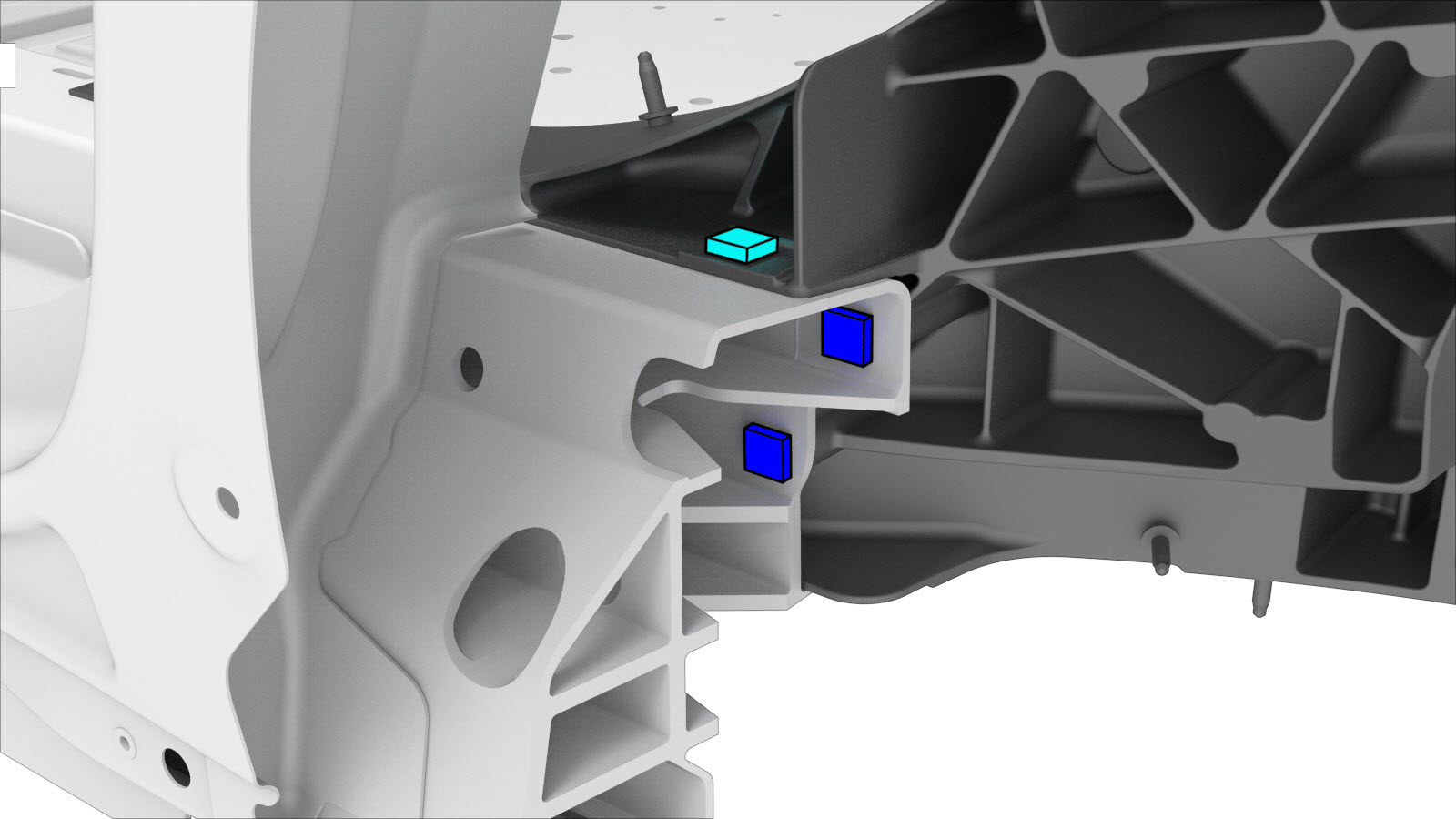

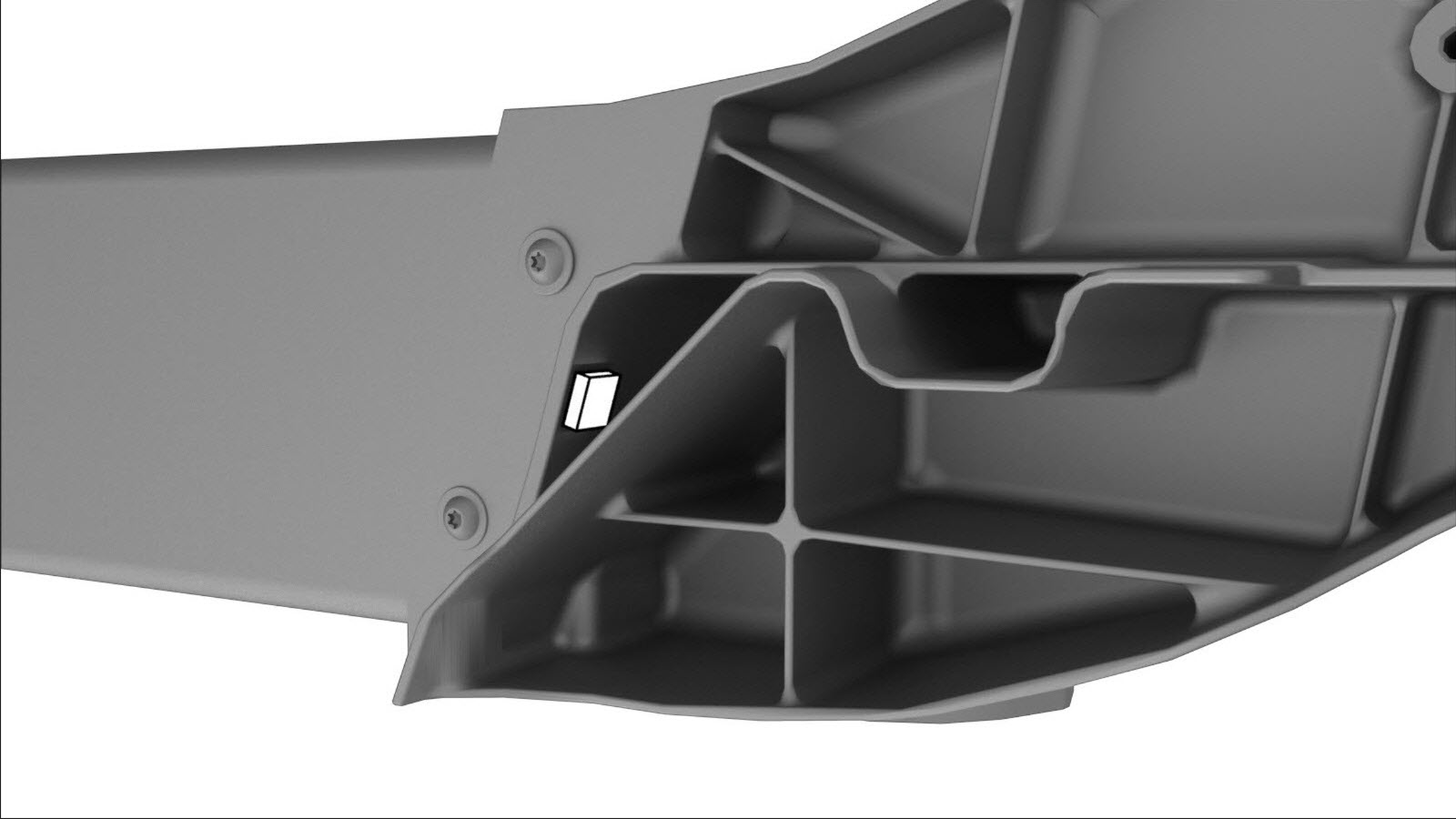

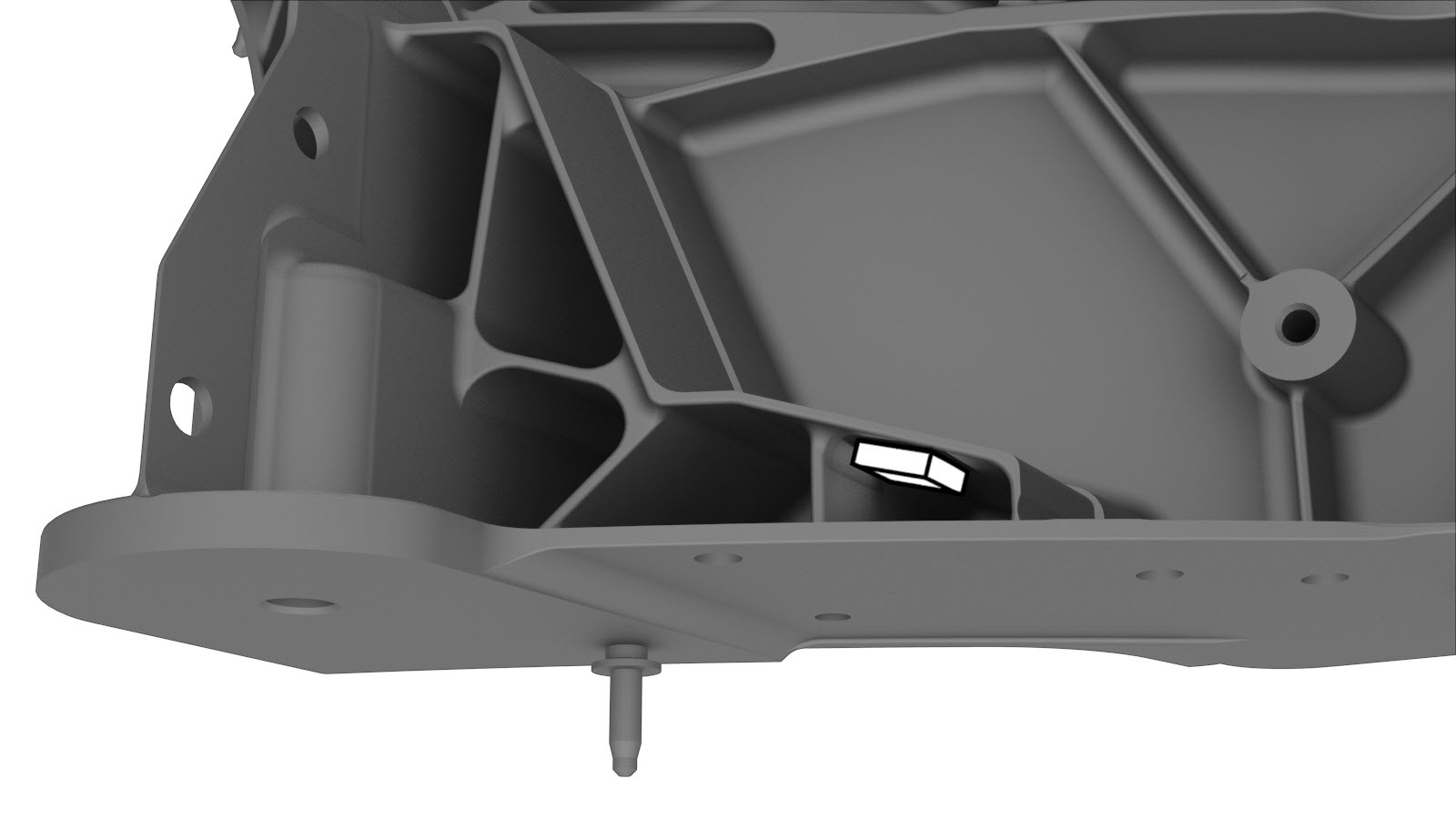

  12. Utilize adesivo estrutural para fixar as porcas nas devidas posições no interior do nó traseiro.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necessário, retifique as extremidades das porcas para as deixar niveladas na posição de montagem.

    Porca

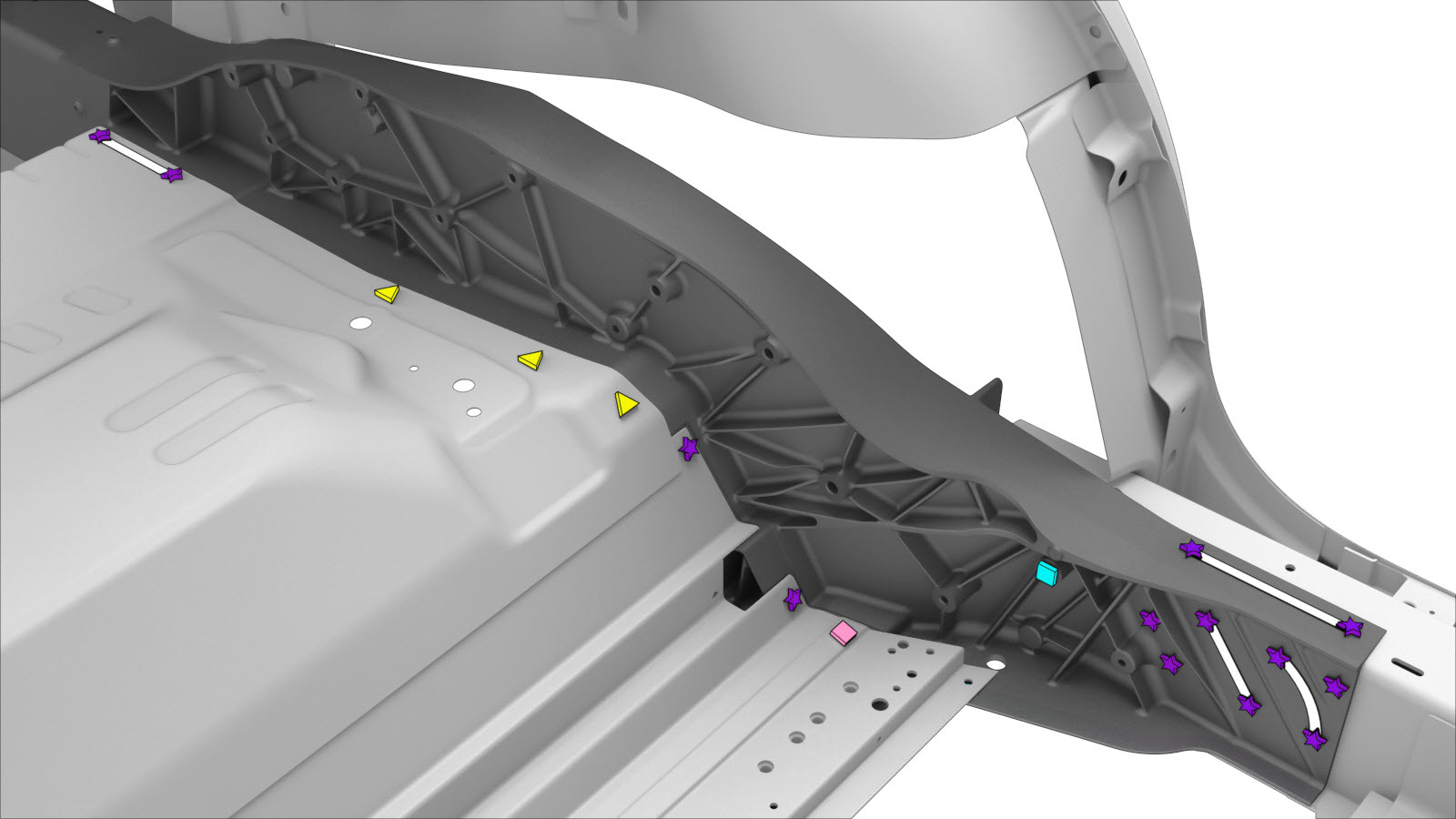

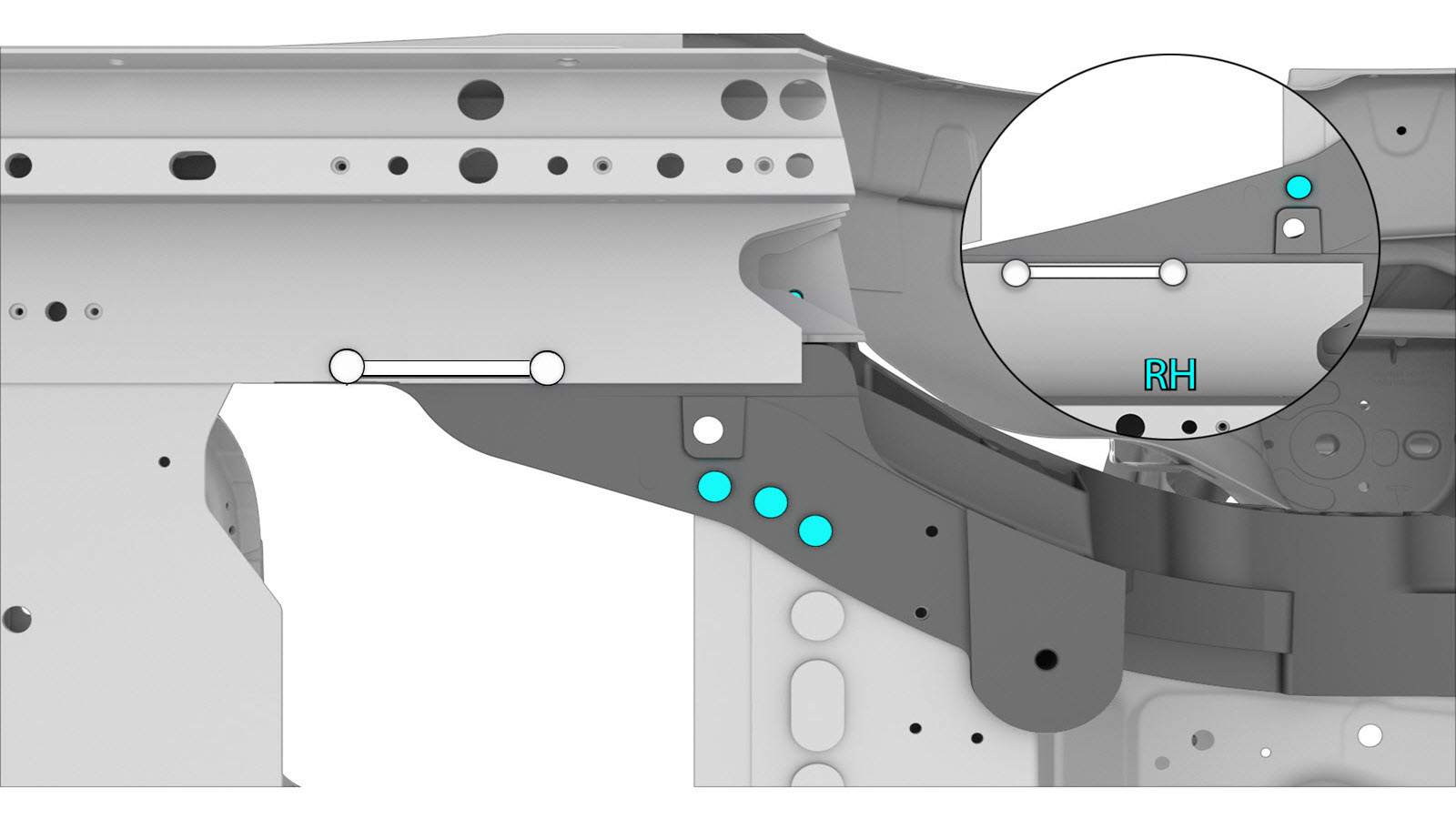

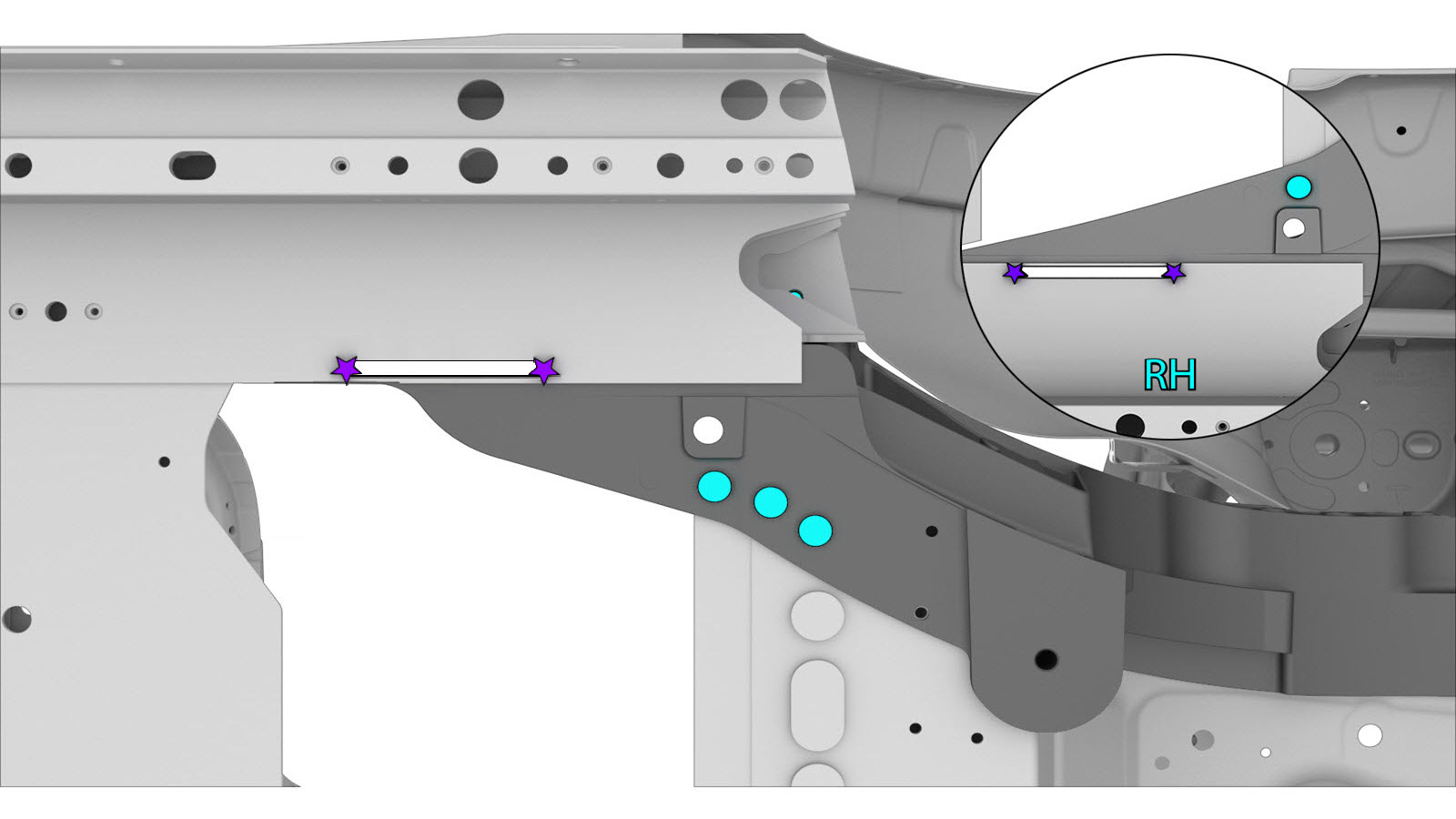

  13. Prepare a instalação.
    ou rebites estruturais de resistência elevada, 6,5 mm

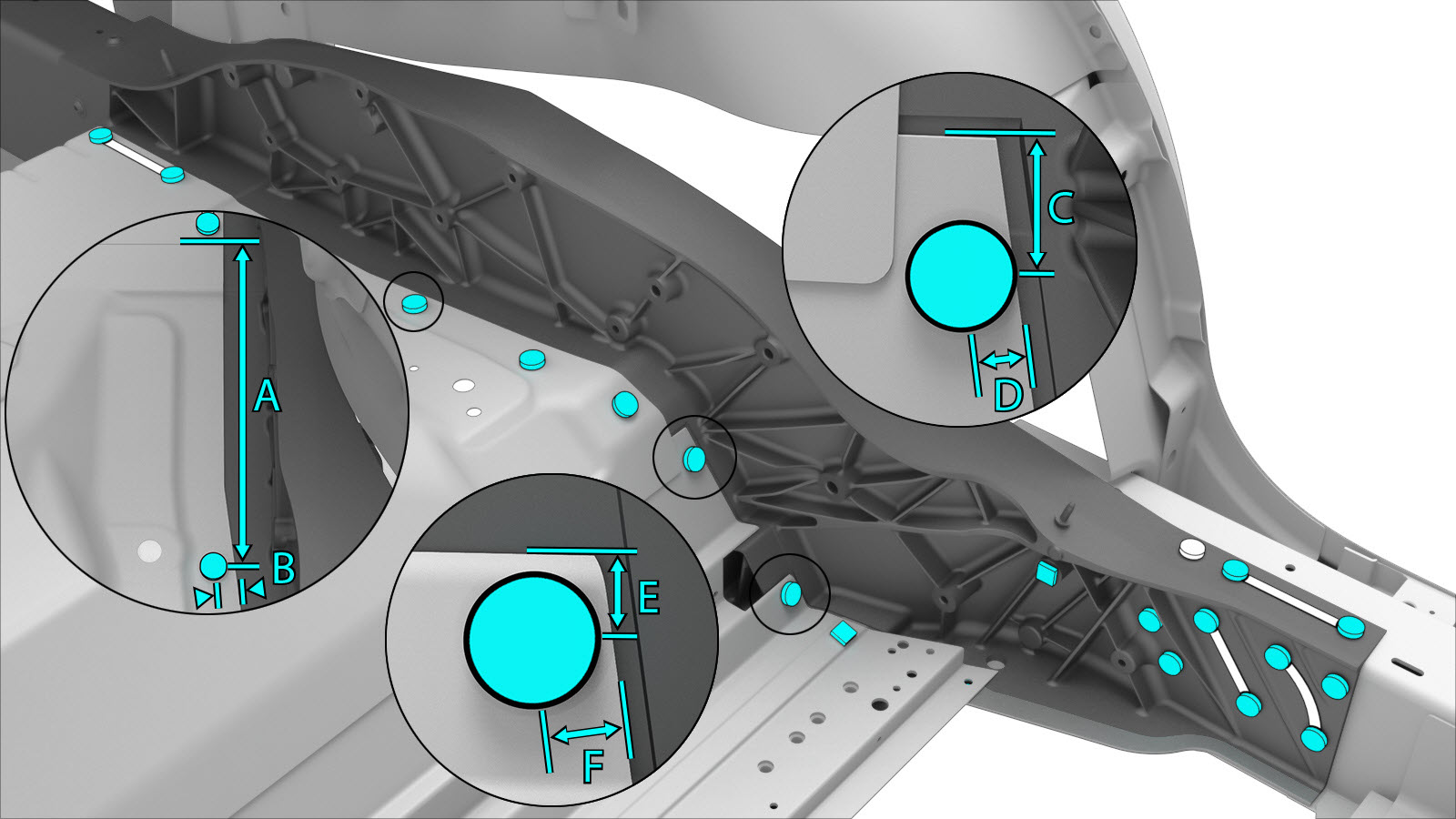

    • A = 260 mm.
    • B = 15 mm.
    • C = 24 mm.
    • D = 9 mm.
    • E = 12 mm.
    • F = 11 mm.

    ou rebites embutidos estruturais, 6,5 mm

    ou parafusos

    ou parafuso, cabeça Torx

  14. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  15. Instale o novo componente ou componentes.

    Aperte os parafusos da seguinte forma:

    • Parafusos M8x27 de cabeça sextavada, número de peça 1621820-00-A: 24 Nm.
    • Parafusos M8x50 de cabeça sextavada, número de peça 1046838-00-A: 24 Nm.
    • Parafusos M8x20 de cabeça sextavada, número de peça 1007580-00-A: 25 Nm.
    • Parafusos Torx (todos): 24 Nm.
  16. Instale o item Reforço superior do nó traseiro (dianteiro).
  17. Instale o item Reforço superior do nó traseiro (traseiro).
  18. Instale o Reforço inferior da caixa estrutural traseira.
  19. Instale o painel da queda da bagageira traseira.
    Instale o painel da queda da bagageira traseira utilizando o procedimento adequado:
  20. Instale o piso da bagageira traseira.
    Instale o piso da bagageira traseira utilizando o procedimento adequado:
  21. Instale o item Extensão do painel do piso da bagageira traseira.
  22. Instale o item Reforço exterior do nó traseiro.
  23. Instale o Reforço da torre do amortecedor traseiro.
  24. Instale o painel traseiro.
    Instale o painel traseiro utilizando o procedimento adequado:
  25. Instale o item Painel de piso dos bancos da segunda fila.
  26. Realize quaisquer operações pós-reparação necessárias.
