Schallabsorber – Motorraum – Vorne (Ausbauen und Ersetzen)

Korrekturcode 12010102 2.76 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See Persönlicher Schutz to make sure wearing proper PPE when performing the below procedure. NOTE: See for safe and healthy working practices.

Ausrüstung:
  • 1133569-00-A Zange, Clips entfernen
  • 2025-01-08: Verbindung des LH vorderen Türkabelbaums zum vorderen Hauptkabelbaum aktualisiert und Abbildung des Steckverbinders zur Klärung hinzugefügt.

Ausbauen

  1. Bauen Sie den Bremskraftverstärker aus. Siehe #GUID-0CE8F156-928A-4338-A693-CF6EEB9055E6.
  2. Entfernen Sie den Frontscheibenwaschmittelbehälter. Siehe Behälter – Frontscheibenwaschanlage (Ausbauen und Ersetzen).
  3. Entfernen Sie das Lenksäulensteuergerät. Siehe .
  4. Lösen Sie die Kühlmittelschläuche vom Bordcomputer. Siehe .

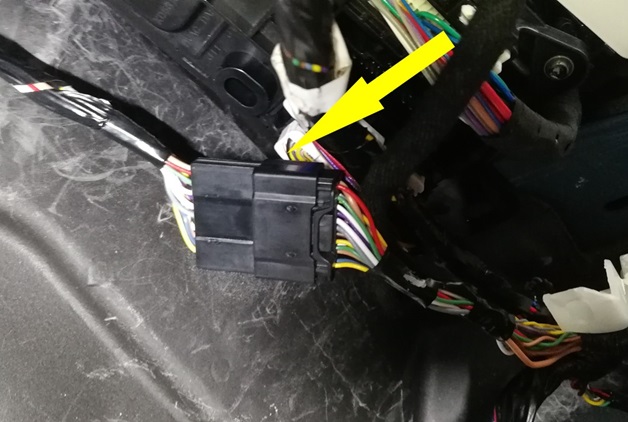

  5. Lösen Sie den schwarzen Steckverbinder vom rechten Karosseriesteuergerät und vom Trennschalter. Siehe .
  6. Entfernen Sie den Schallabsorber des vorderen Armaturenbretts aus dem Fahrzeug.

Montieren

  1. Montieren Sie den Schallabsorber des vorderen Armaturenbretts im Fahrzeug.
  2. Schließen Sie den schwarzen Steckverbinder am rechten Karosseriesteuergerät und am Trennschalter an. Siehe .
  3. Schließen Sie die Kühlmittelschläuche am Bordcomputer an. Siehe .
  4. Montieren Sie das Lenksäulensteuergerät. Siehe .
  5. Montieren Sie den Frontscheibenwaschmittelbehälter. Siehe Behälter – Frontscheibenwaschanlage (Ausbauen und Ersetzen).
  6. Bauen Sie den Bremskraftverstärker ein. Siehe #GUID-0CE8F156-928A-4338-A693-CF6EEB9055E6.
