Longeron de châssis avant complet

Code de correction : En attente REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Liste des pièces

Quantité Description Image/notes
1 ENSEMBLE - RAIL AVANT (rail de châssis avant complet)
1 PANNEAU SUPÉRIEUR LONGITUDINAL (supérieur longitudinal)
42 Rivets de structure haute résistance, 6,5 mm
28 Rivets de structure à tête ampoulée de 6,5 mm
10 Rivet à tête fraisée, 4,8 mm court
3 Rivet à tête fraisée, 4,8 mm long
1 Rivet, 4,8 mm
1 Rivet fluotourné S38
4 Boulon , BLT,M8x16,M6 HF,[10,9],ZnAl,HD,OD14,9 Numéro de pièce Tesla 1011818-00-A.
4 Écrou , ÉCROU,M8-1,25,HF,Steel[10],ZnAl,NOIR Numéro de pièce Tesla 1006628-01-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez Pistolet extérieur.
  2. Retirez Traverse de tableau de bord.
  3. Retirez Support de sous-châssis avant.
  4. Retirez le composant d’origine.
    ou Points de soudure d’usine
    ou Percer à travers les points de soudure d’usine
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.
  5. Préparez l'installation de la partie supérieure longitudinale sur la pièce de rechange du rail de châssis avant.
    ou Rivets de structure haute résistance, 6,5 mm
    • A = 73 mm
    • B = 63 mm

    ou Rivets, 4,8 mm

    ou Points de soudure d’installation

  6. Appliquez de l'adhésif structurel sur la partie supérieure longitudinale et sur la pièce de rechange du rail du châssis avant.
  7. Installez la partie supérieure longitudinale sur la pièce de rechange du rail du châssis avant.
  8. Procédez au soudage par points par résistance.
    ou Points de soudure d’installation
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
  9. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque

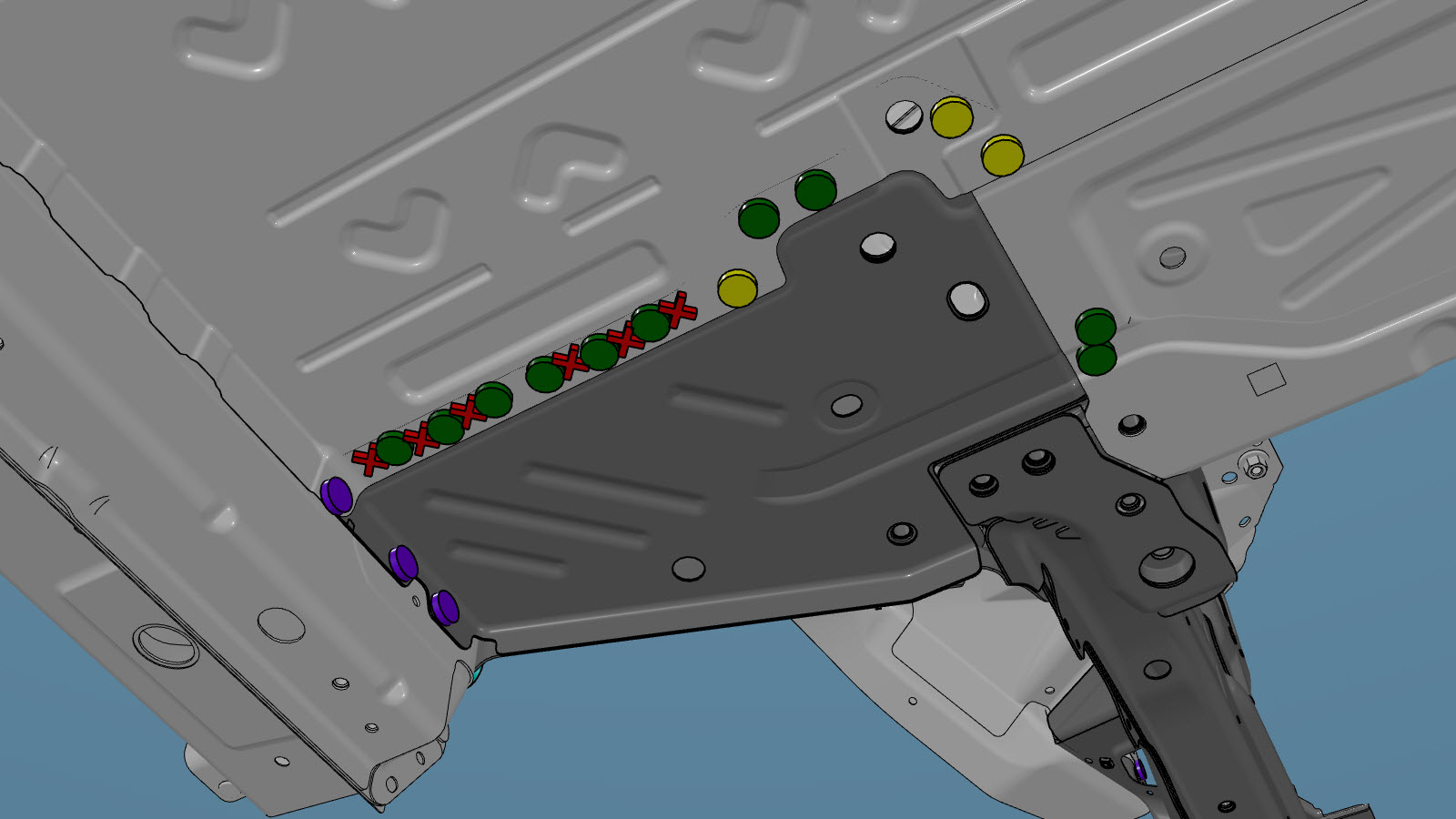

    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

    ou Rivets de structure haute résistance, 6,5 mm

    ou Rivets de structure à tête ampoulée, 6,5 mm

    ou Rivets à tête fraisée, 4,8 mm court
    Informational PurposesAn informational icon, calling your attention
    Remarque
    L'emplacement d'installation de certains rivets est décalé par rapport à l'emplacement de certains points de soudure en usine.

    ou Rivets à tête fraisée, 4,8 mm long

    ou Rivets fluotournés, S38

    ou Boulons
    • C = 10 mm
    • D = 9 mm

    Écrou

  10. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  11. Installez le ou les nouveaux composants.
    Serrez les boulons à un couple de 22 Nm.
  12. Retirez/installez le Support de sous-châssis avant.
  13. Installez le (ou la) Traverse de tableau de bord.
  14. Installez le (ou la) Pistolet extérieur.
  15. Installez la rustine de butyle comme indiqué.
  16. Effectuez toutes les opérations après réparation nécessaires.
