Rear Rail (Cast)

Code de correction : 10102100702 10102100602 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure. Code de correction : 10102100702 10102100602 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure. Code de correction : REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Liste des pièces

Quantité Description Image/notes
1 CASTING REAR RAIL SERVICE ASSEMBLY (Rear Rail - Cast)

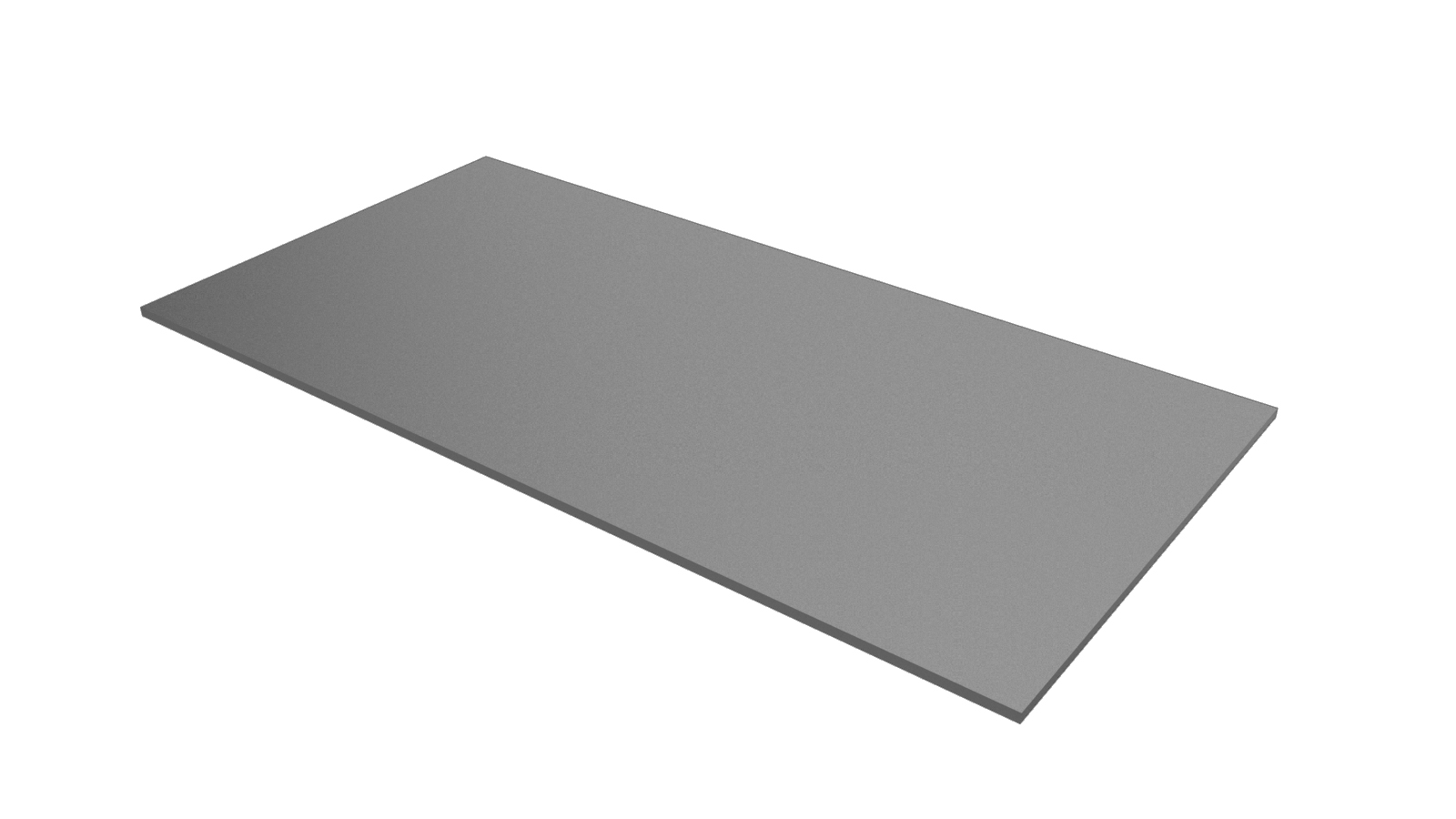

1 BUTYL FOIL PATCH 300X150x2MM (Butyl foil patch)

Tesla part number 1004969-00-A.
5 Rivets de structure haute résistance, 6,5 mm
4 Boulon, tête Torx , M8X22,STL[10.9],PC Tesla part number 1056534-00-C.
4 Écrou , HEX,FLGS,M8-1.25X18.2[8]-TBD Tesla part number 1014348-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Remove the Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 pièce).
  2. Remove the Support de l’aile (inférieur).
  3. Retirez le composant d’origine.
    • Ligne de coupe
    Informational PurposesAn informational icon, calling your attention
    Note

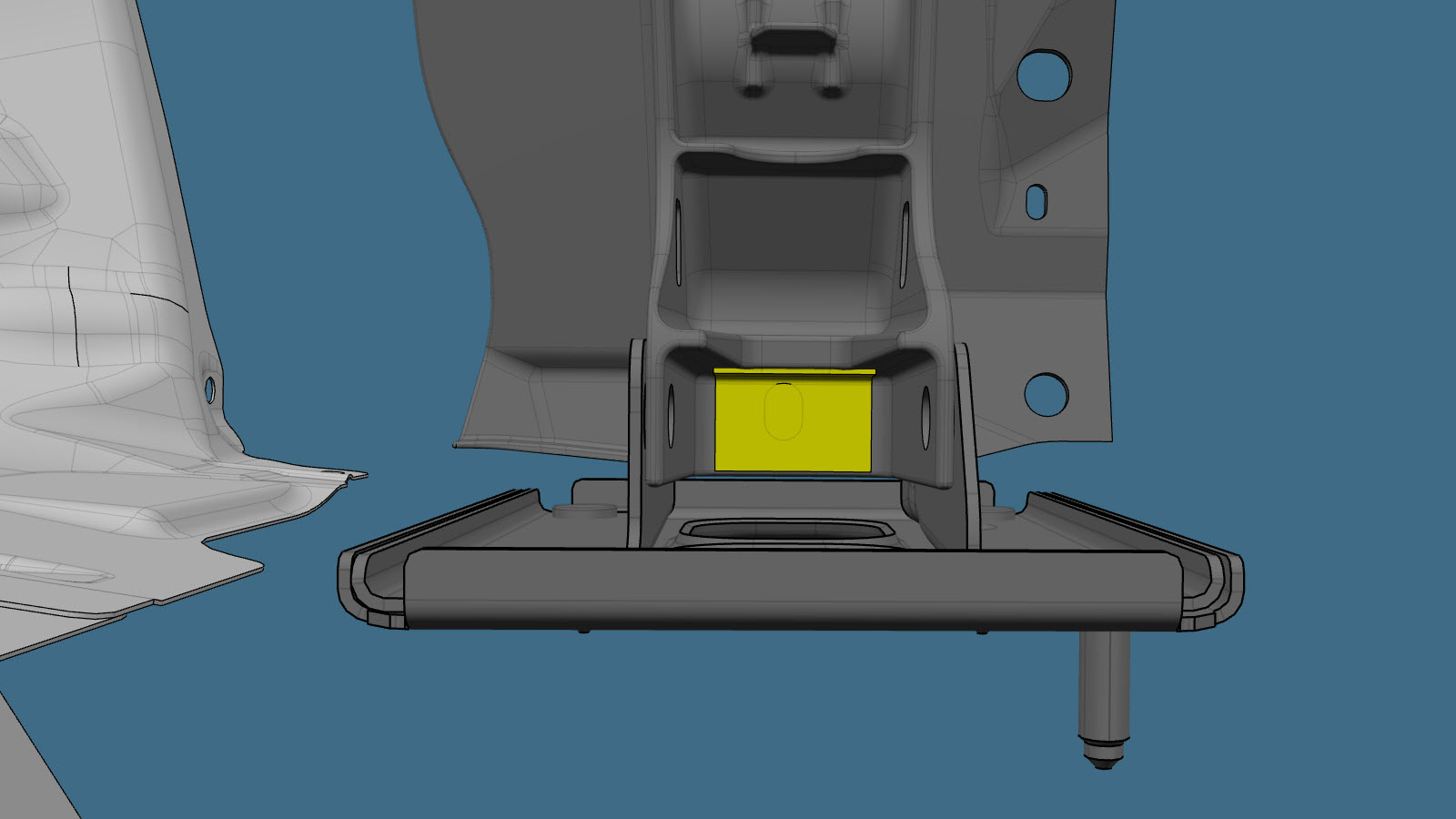

    Cut just to the rear of the cast cut line on the original component, then trim the original component as necessary to fit. Keep any gaps as small as possible.
  4. Trim the service part in the indicated area.

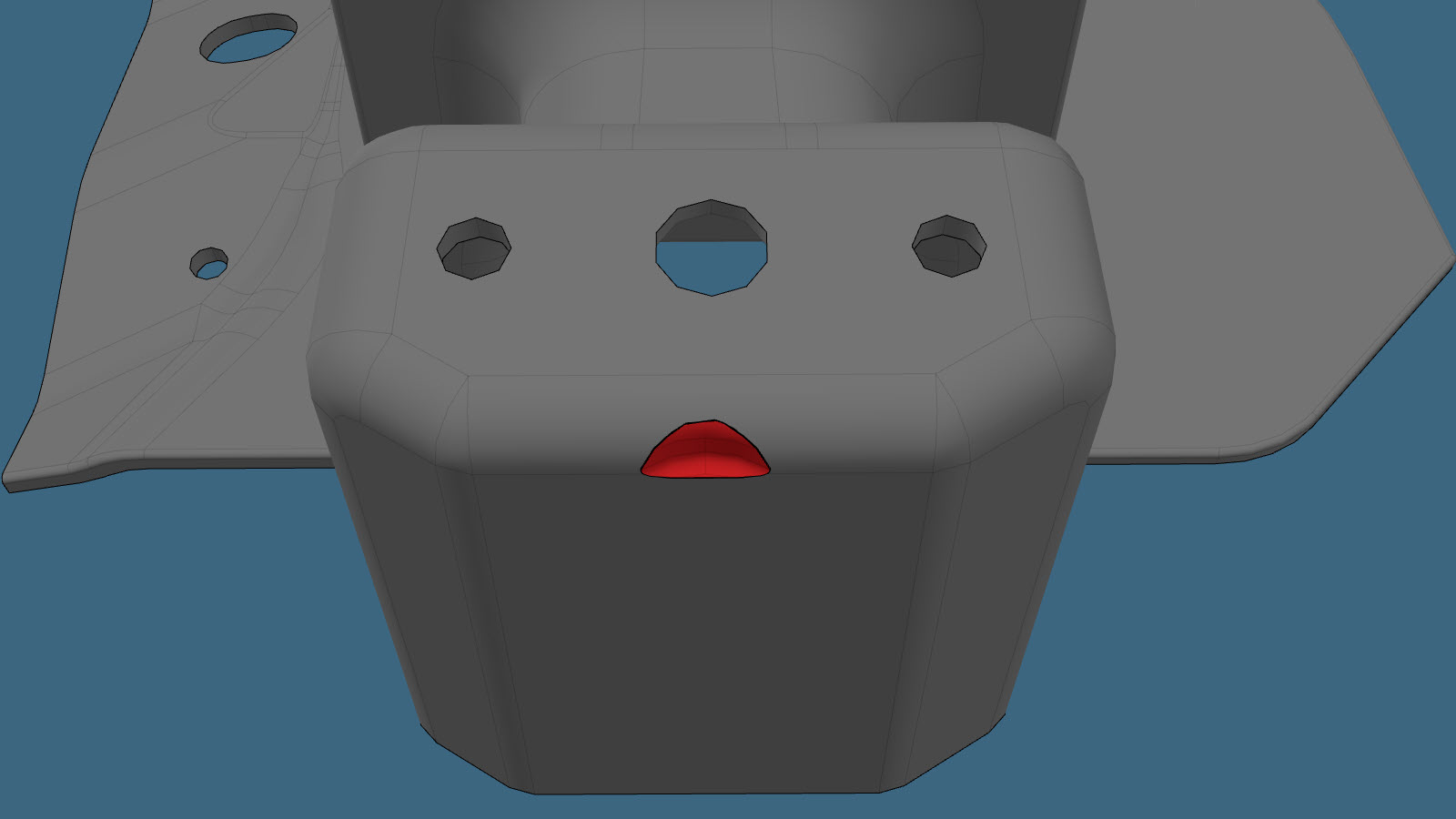

    Lightly grind and smooth the edges of the service part in the area shown in red, and trim only as needed to ensure proper fitment. Do not grind more material than necessary, and do not cause a gap. Grinding may extend beyond the indicated area if necessary.
    Informational PurposesAn informational icon, calling your attention
    Note
    Keep the amount of material removed to the minimum necessary for proper fitment of the service part without introducing a gap. If a gap results from excessive grinding, contact Tesla Collision Repair for assistance.
  5. Préparation en vue de l’installation.
    ou Rivets de structure haute résistance, 6,5 mm

    Boulon, tête Torx

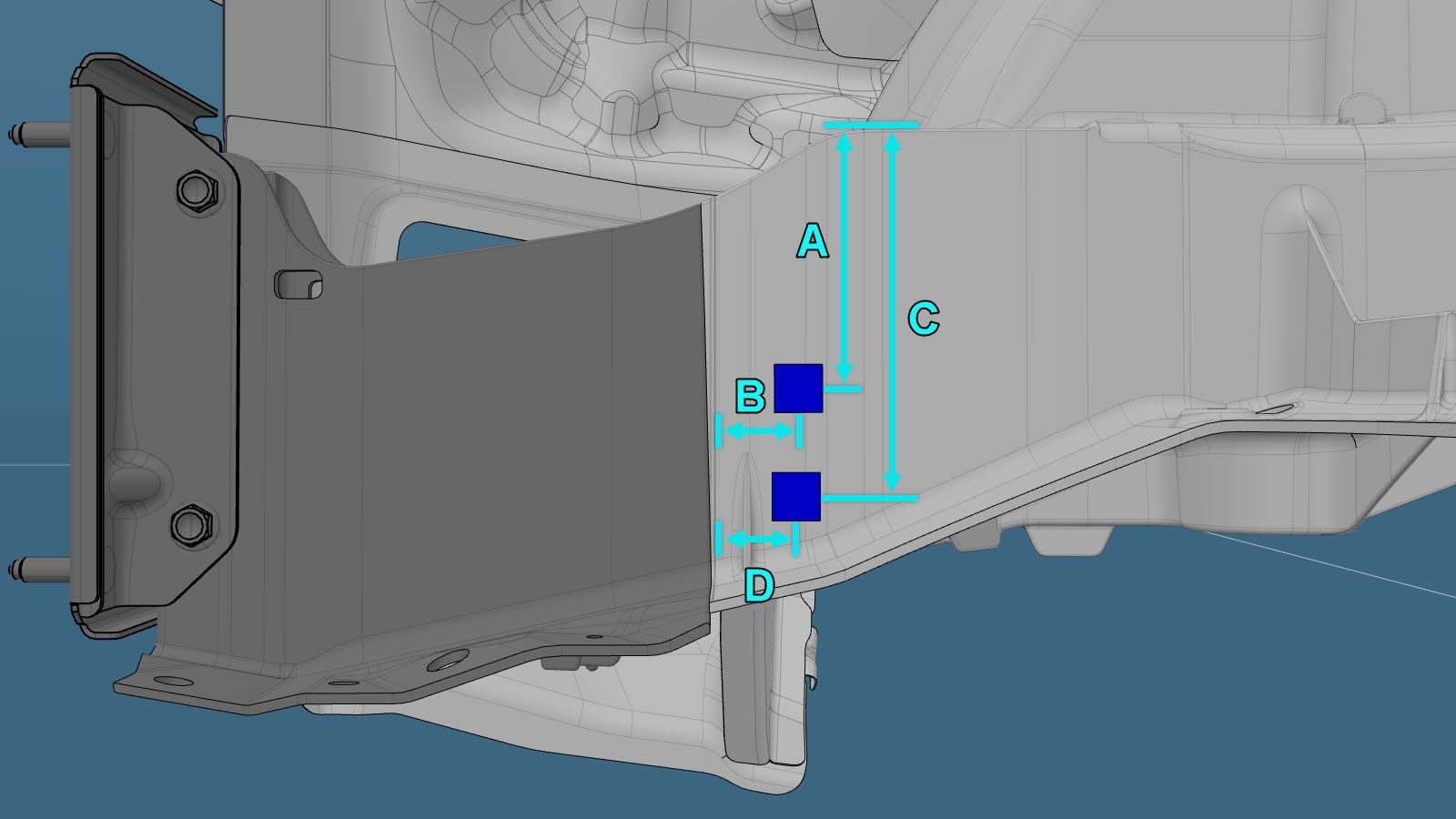

    • A = 108 mm.
    • B = 37 mm.
    • C = 152 mm.
    • D = 35 mm.
  6. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  7. Installez le ou les nouveaux composants.
    Torque the bolts to 48 Nm.
  8. Apply seam sealer to the joint between the new component and the Cast Under Body.
  9. Prepare to install rivets to secure the Rear Rail End Plate to the Rear Rail - Cast replacement component.
    ou Rivets de structure haute résistance, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Note
    Position 1 rivet on the outboard side of the vehicle and position 2 rivets on the inboard side of the vehicle.

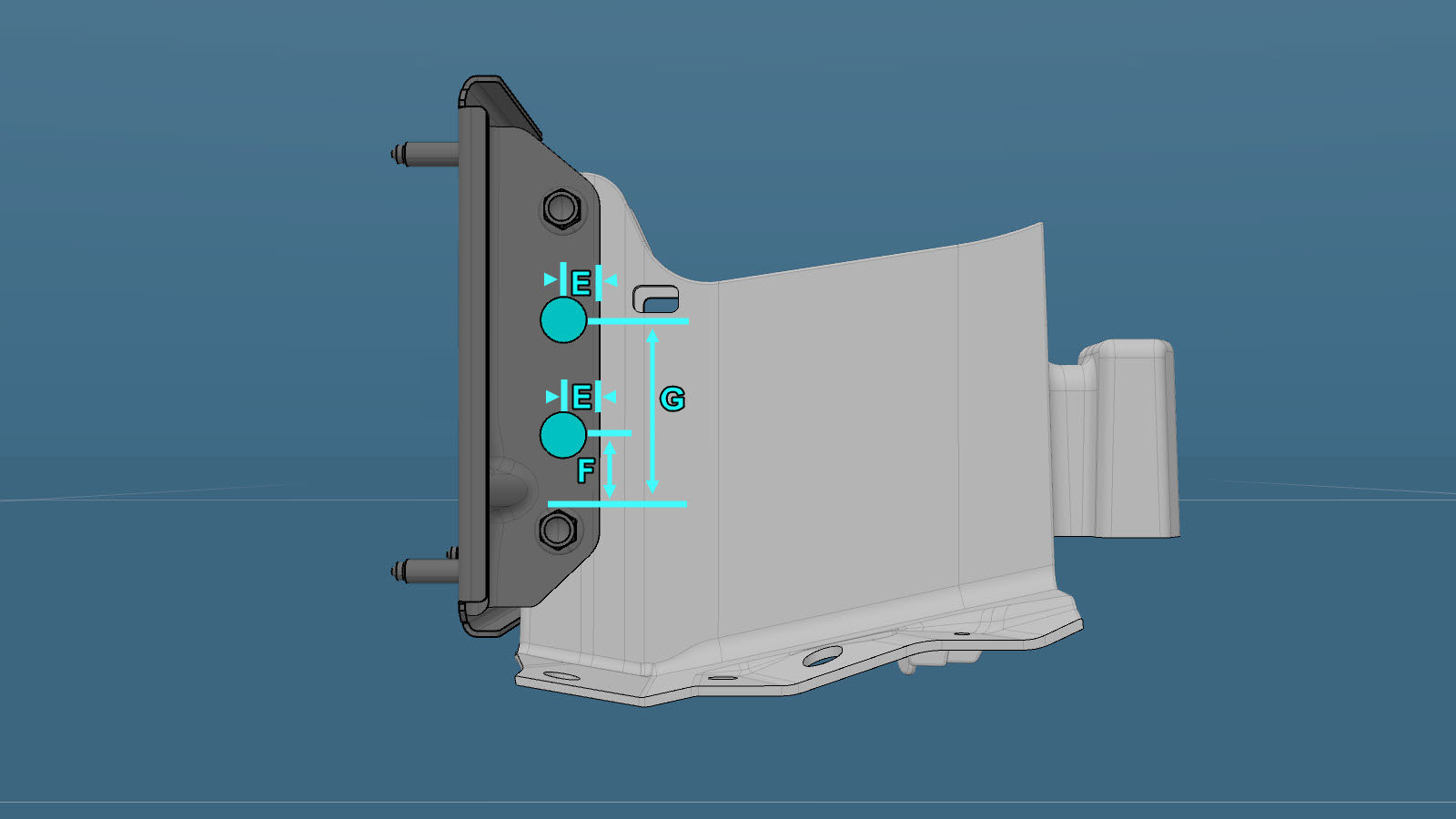

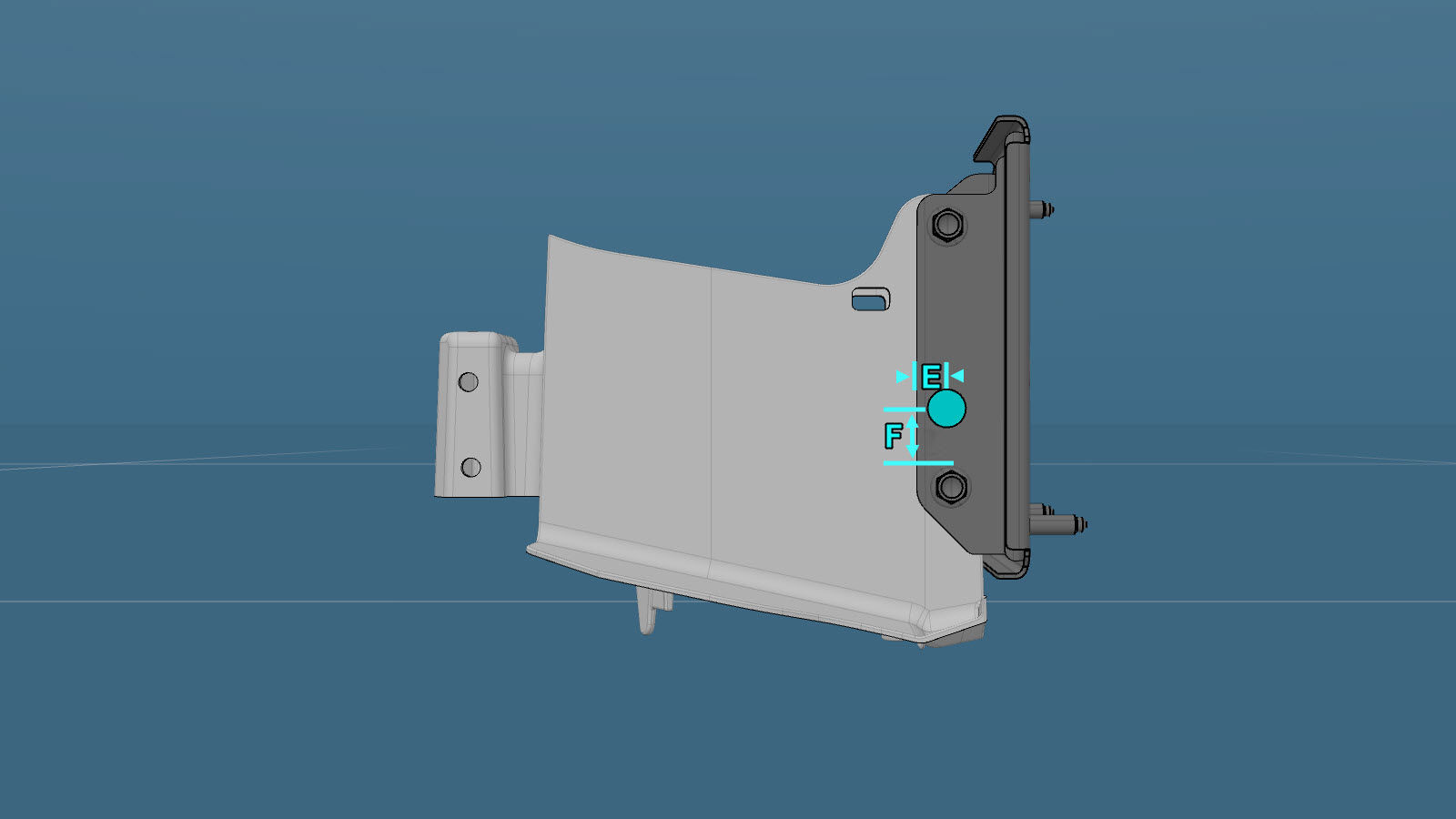

    • E = 15 mm.
    • F = 30 mm.
    • G = 80 mm.
    Informational PurposesAn informational icon, calling your attention
    Note
    Do not install the rivets at this time.
  10. If the new component does not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, remove the Rear Rail End Plate.
    Informational PurposesAn informational icon, calling your attention
    Note
    Retain the Rear Rail End Plate (it is installed in a later step).
  11. If the new component did not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, apply structural adhesive to the mating surfaces on the Rear Rail End Plate and the Rear Rail.
  12. If the new component did not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, install the Rear Rail End Plate.

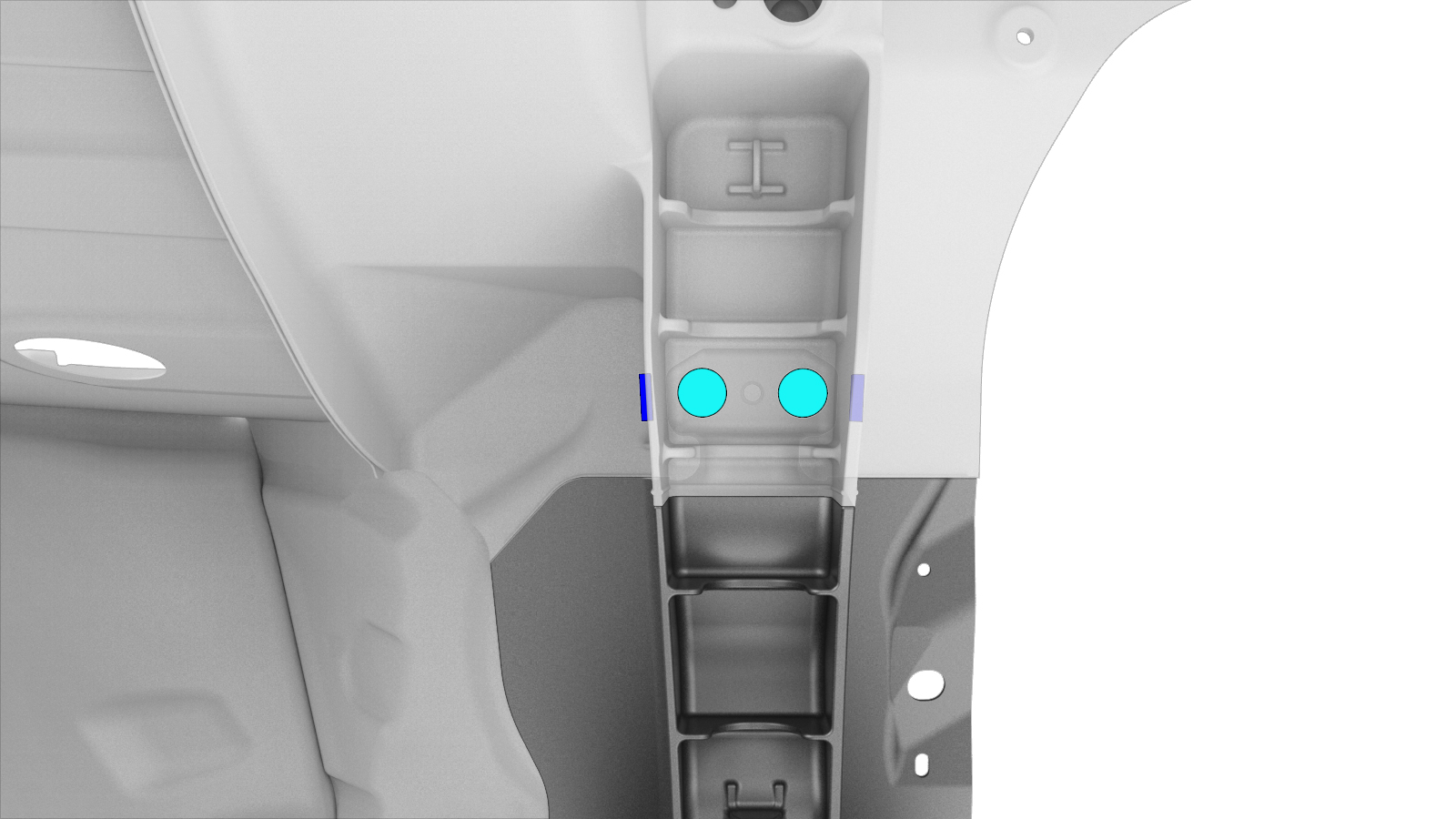

  13. Install the rivets securing the new Rear Rail End Plate to the new Rear Rail.
    ou Rivets de structure haute résistance, 6,5 mm
  14. Install the Support de l’aile (inférieur).
  15. Install the Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 pièce).
  16. Install the butyl foil patch as indicated.
  17. Effectuez toutes les opérations après réparation nécessaires.
