Partie supérieure arrière de la poutre-caisson
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Liste des pièces
Quantité | Description | Image/notes |
---|---|---|

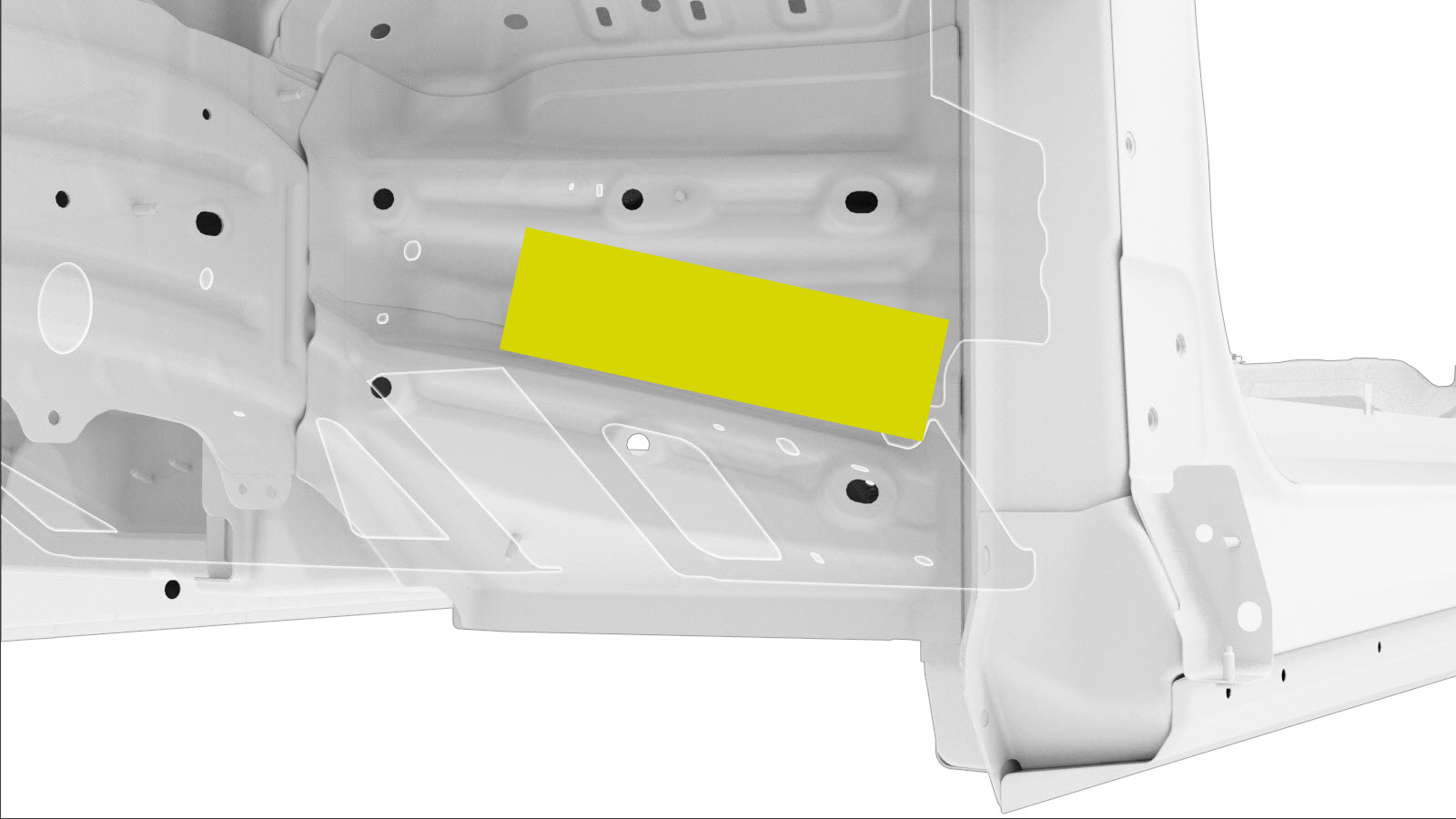

1 | ENSEMBLE M3 – PARTIE SUPÉRIEURE ARRIÈRE DE LA POUTRE-CAISSON (partie supérieure arrière de la poutre-caisson) | |
34 |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
- Retirez le composant d’origine.
-
Préparation en vue de l’installation.
ou Rivets de structure haute résistance, 6,5 mm
- A = 152 mm
- B = 7 mm
- C = 8 mm
- D = 89 mm
- E = 17 mm
- F = 7 mm
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
- Installez le ou les nouveaux composants.
- Effectuez toutes les opérations après réparation nécessaires.
