Support de coffre avant
Code de correction :
10101024602
10101024702
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|
| 1 | MY ASY – FRUNK BRKT SVC E-COATED (support de coffre avant) |
|
| 3 | ||
| 4 |
Rivets de structure à tête ampoulée de 6,5 mm
|
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez le composant d’origine.
ou
Points de soudure d’usine
-
Préparation en vue de l’installation.
RemarquePour chaque rivet à installer, percez un trou de 6,7 mm dans la pièce extérieure de la barre de châssis seulement. Ne percez pas le renfort intérieur du rail du châssis.
ou
Rivets de structure, 6,5 mm court
ou Rivets de structure à tête ampoulée, 6,5 mm

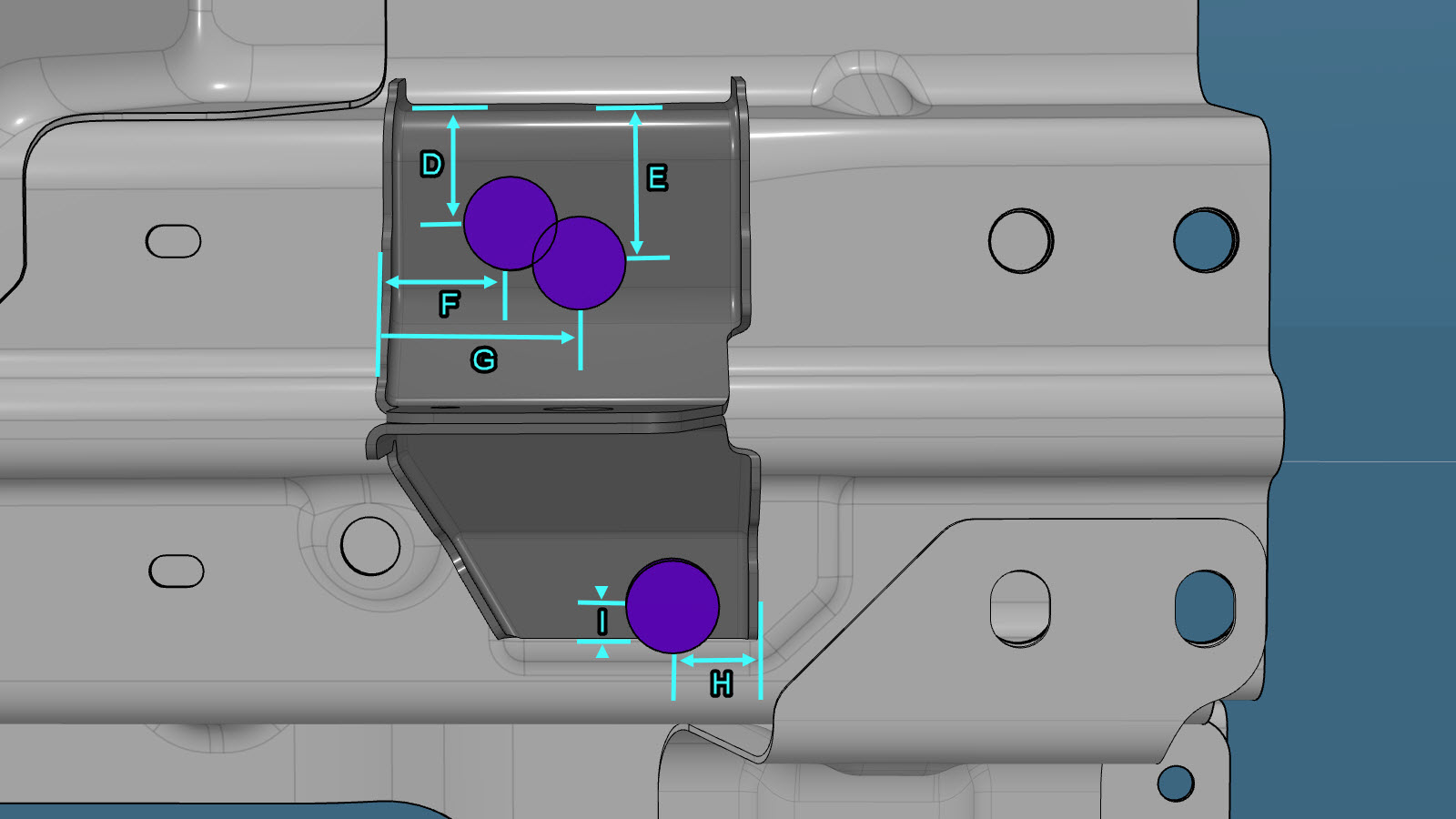

- A = 19 mm.
- B = 11 mm
- C = 45 mm
- D = 27 mm.
- E = 34 mm.
- F = 26 mm
- G = 40 mm.
- H = 20 mm.
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
- Installez le ou les nouveaux composants.
- Effectuez toutes les opérations après réparation nécessaires.
