Passage de roue intérieure (section avant) – Cast RUB à 1 pièce – (véhicules construits après le 22 septembre 2024)

Code de correction : 10102101402, 10102101502 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Liste des pièces

Quantité Description Image/notes
1 TABLEAU DE SERVICE DU PASSAGE DE ROUE AVANT MY RUB (section avant du passage de roue)
7 Rivets de structure haute résistance, 6,5 mm
1 Rivet fluotourné S38

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez Extension du passage de roue (avant).
  2. Retirez le composant d’origine.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    La partie restante du passage de roue doit chevaucher la pièce de rechange d’au moins 25 mm dans les zones intérieures.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les mesures indiquées montrent les limites extérieures (taille maximale) de la zone à réparer; une zone de réparation plus petite peut être coupée. Si les dommages s'étendent au-delà de cette secion, contactez le service de réparation après collision de Tesla pour obtenir de l’aide.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez la pièce de rechange comme référence pour le retrait du matériau du soubassement de carrosserie arrière moulé. Coupez jusqu'à ce que la pièce de rechange puisse entrer dans la zone à réparer.
    • Ligne/point de référence

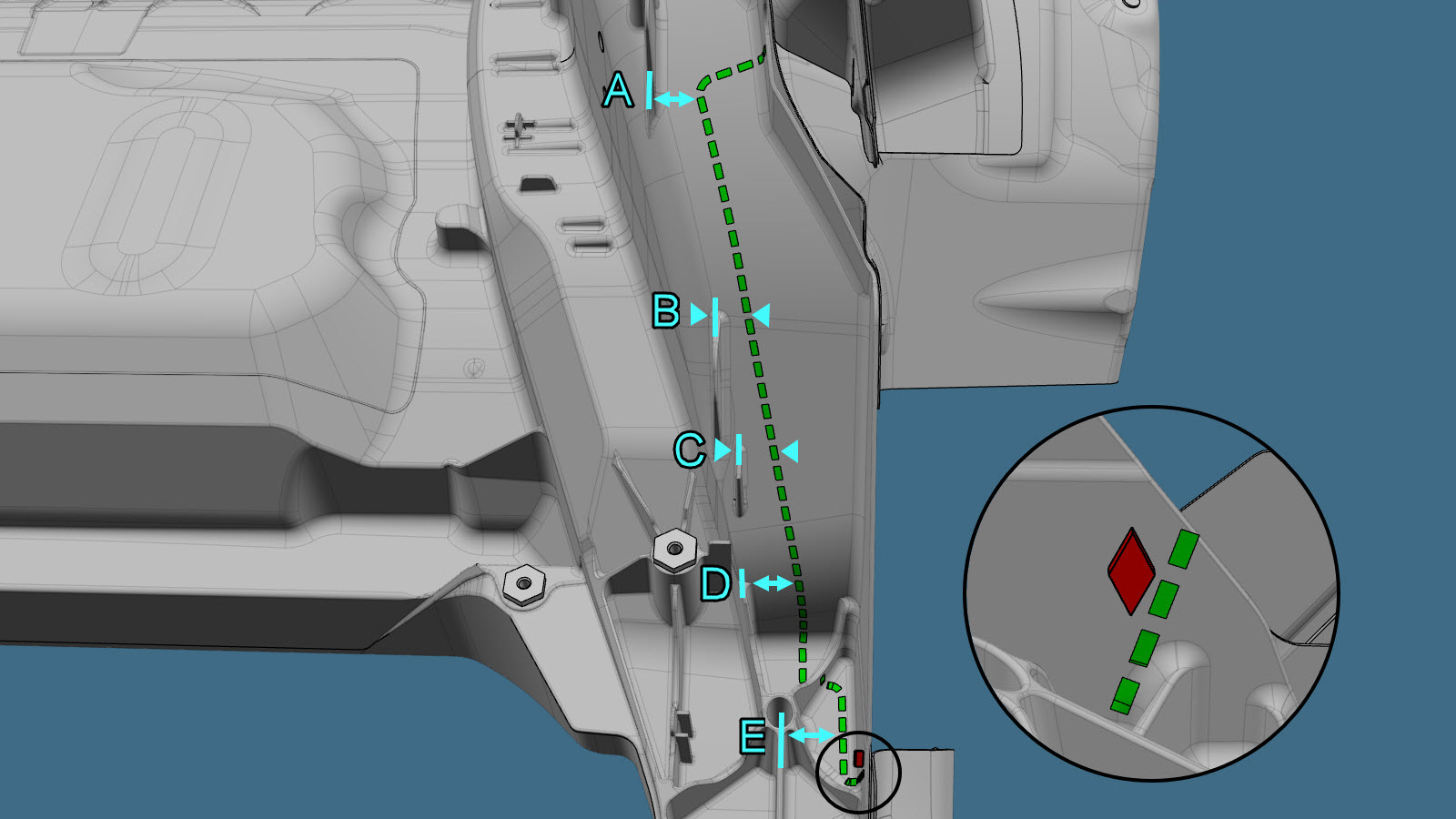

    • Ligne de coupe A = 36 mm B = 26 mm C = 28 mm D = 45 mm E = 44 mm
    • ou Rivets auto-perceurs d’usine
  3. Préparation en vue de l’installation.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    La partie restante du passage de roue doit chevaucher la pièce de rechange d’au moins 25 mm dans les zones intérieures.
    Informational PurposesAn informational icon, calling your attention
    Remarque

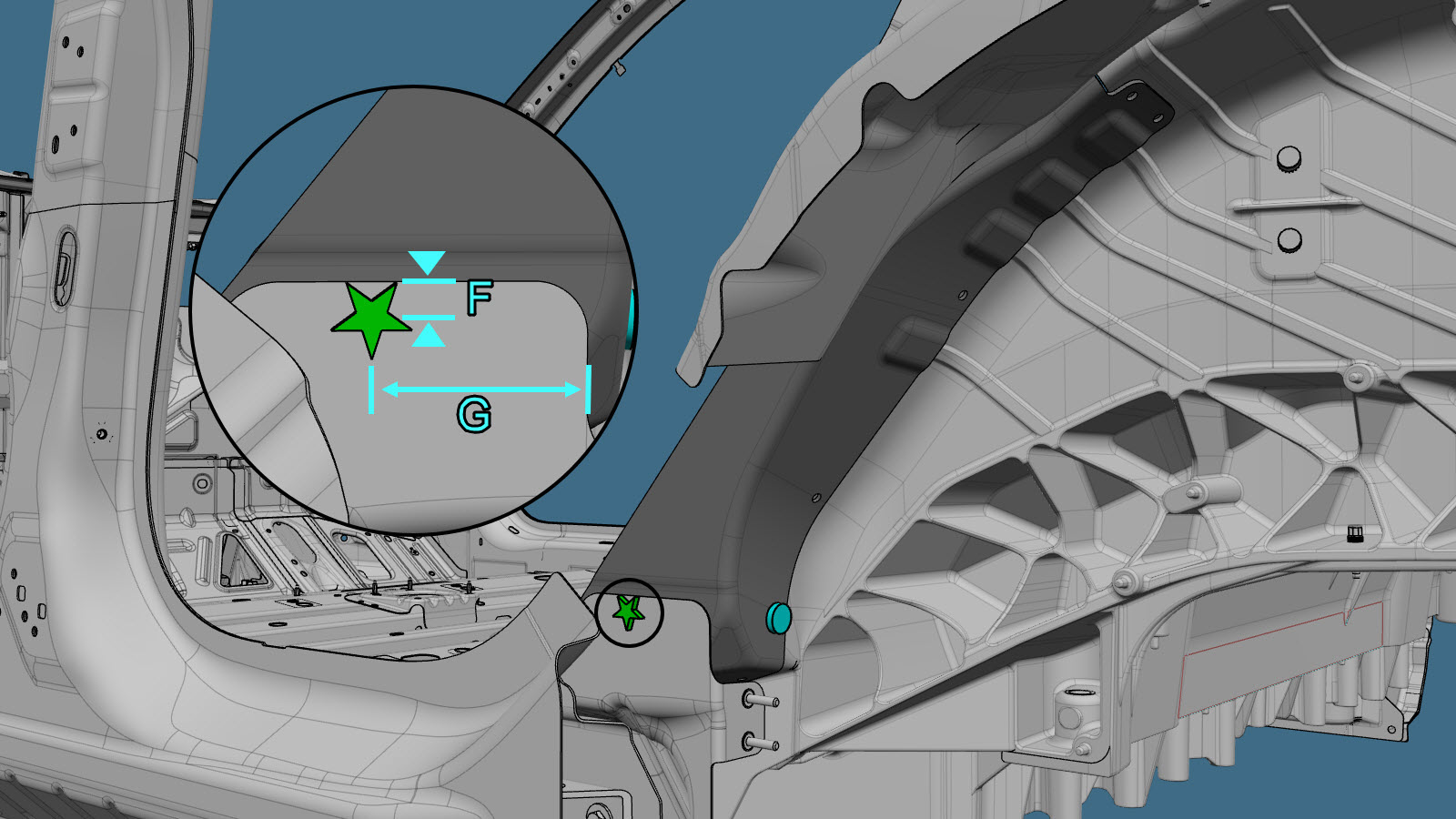

    La pièce de rechange est installée sur la face inférieure du passage de roue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
  4. Préparation en vue de l’installation.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    La partie restante du passage de roue doit chevaucher la pièce de rechange d’au moins 25 mm dans les zones intérieures.
    Informational PurposesAn informational icon, calling your attention
    Remarque

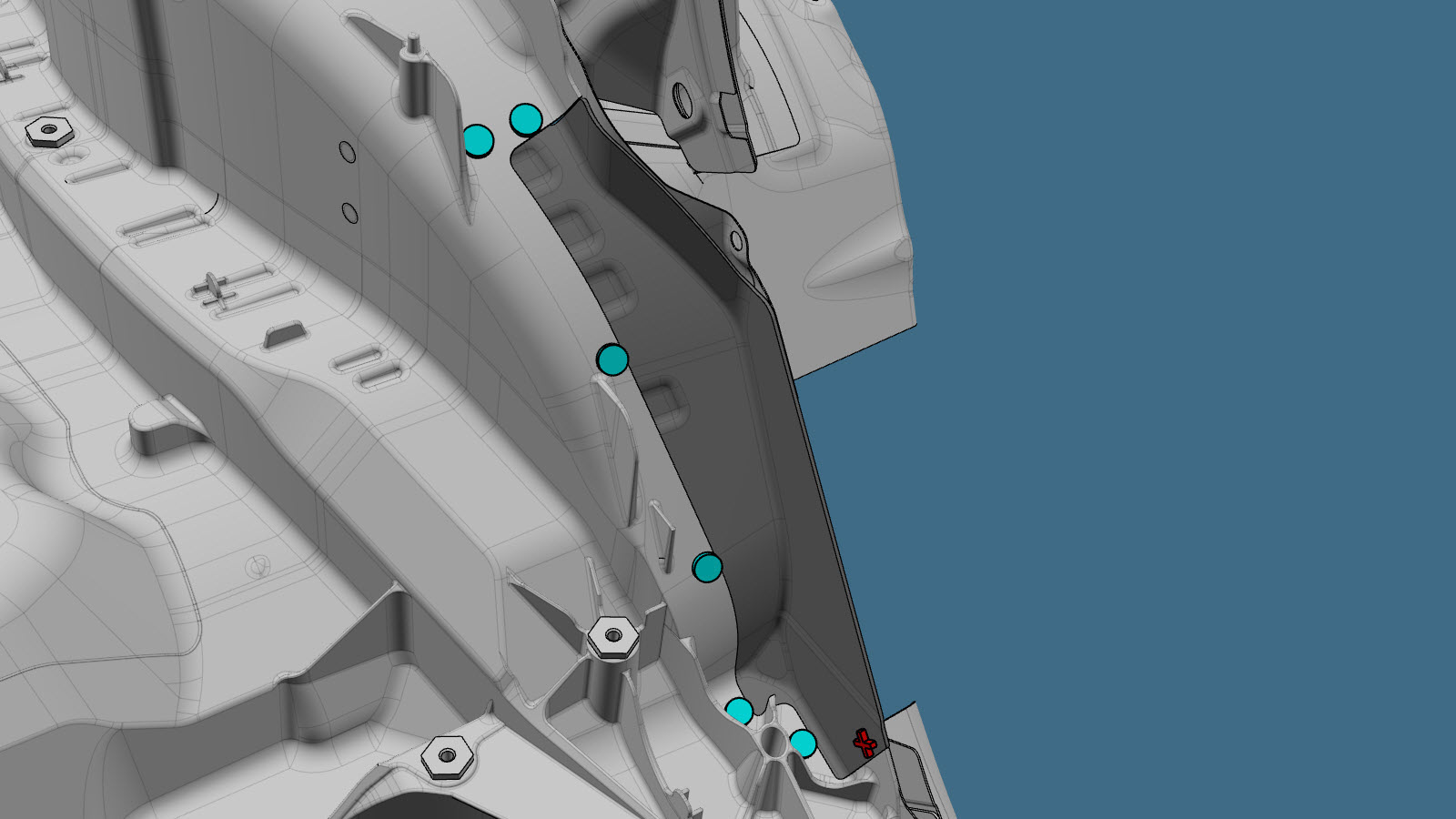

    La pièce de rechange est installée sur la face inférieure du passage de roue.
  5. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  6. Installez le ou les nouveaux composants.
  7. Appliquez un scellant pour joints sur l'entièreté du côté extérieur du nouveau composant.
  8. Installez le (ou la) Extension du passage de roue (avant).
  9. Effectuez toutes les opérations après réparation nécessaires.
