Longeron arrière (petite section)

Liste des pièces

Quantité Description Image/notes
1 PETIT ENSEMBLE DE SERVICE LONGERON MY RUB (longeron arrière – petite section)
1 PIÈCE DE FEUILLE DE BUTYLE 300 X 150 x 2  MM (pièce de feuille de butyle)

Numéro de pièce Tesla 1004969-00-A.

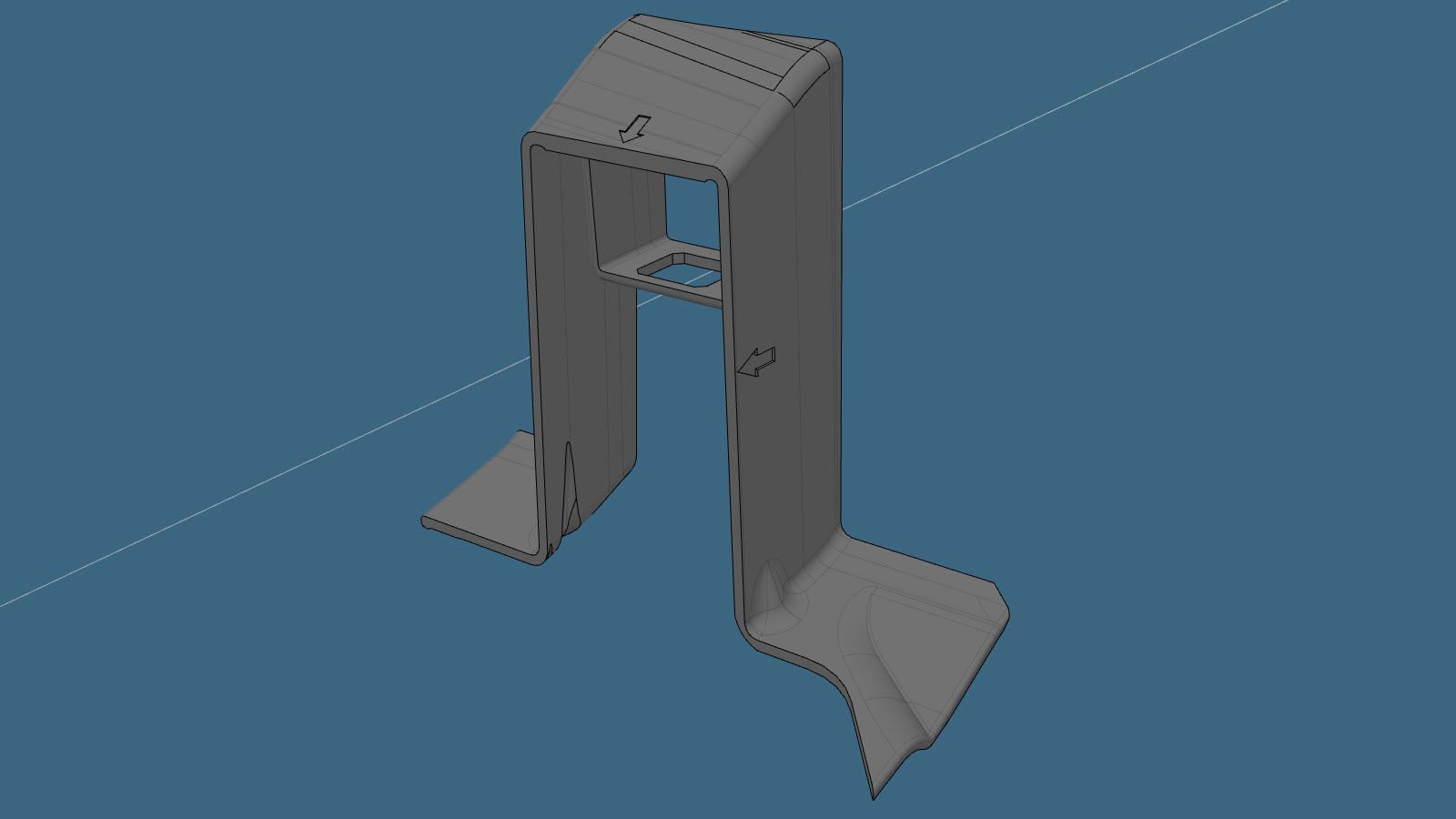

1 GABARIT DE PETITE LIGNE DE COUPE DU MODÈLE Y RUB - GAUCHE

Numéro de pièce Tesla 2173884-00.

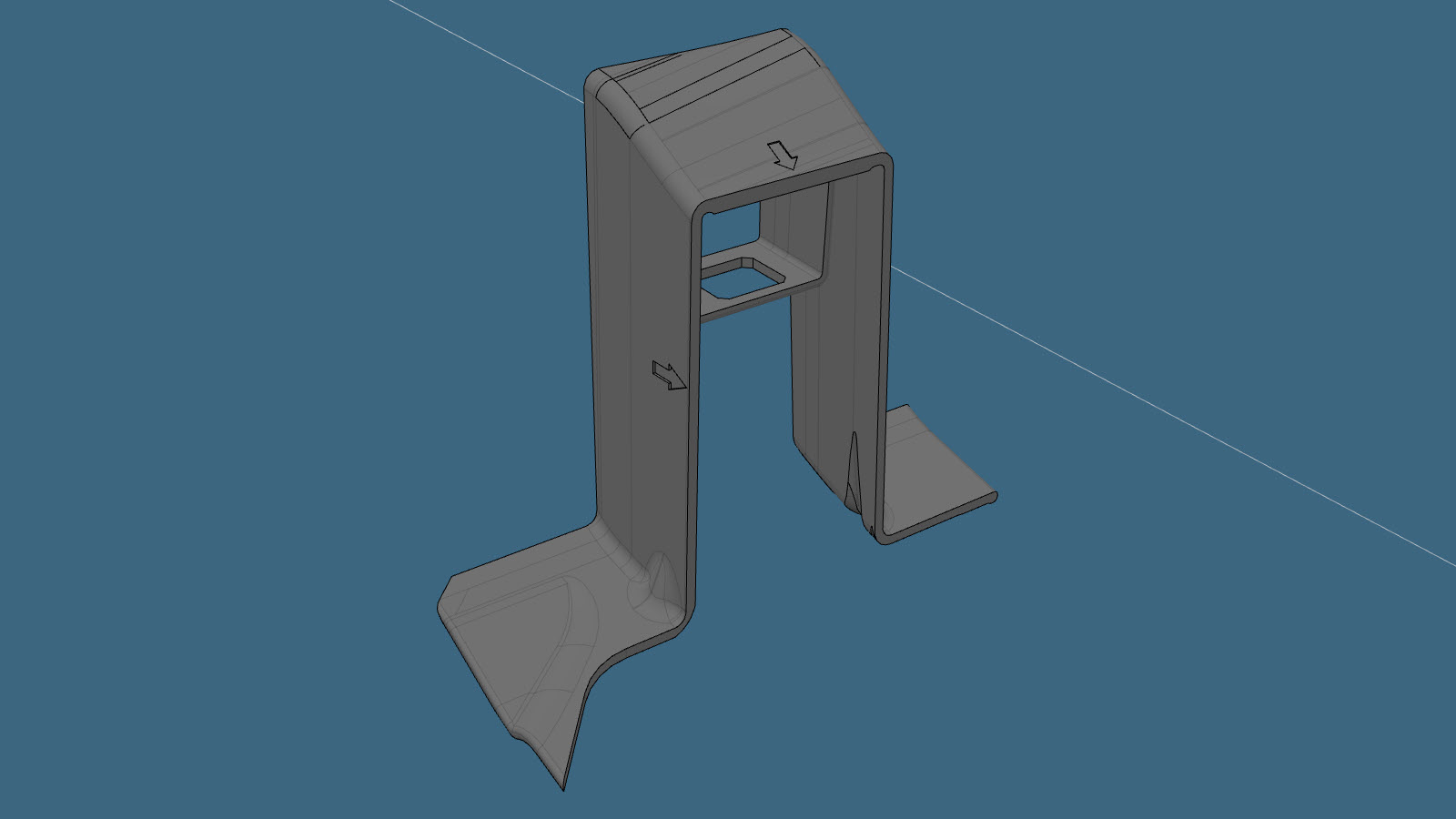

1 GABARIT DE PETITE LIGNE DE COUPE DU MODÈLE Y RUB - DROIT

Numéro de pièce Tesla 2173885-00.

10 Rivets de structure haute résistance, 6,5 mm

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 pièce).
  2. Retirez Support de l’aile (inférieur).
  3. Marquez la ligne de coupe sur le composant d'origine.

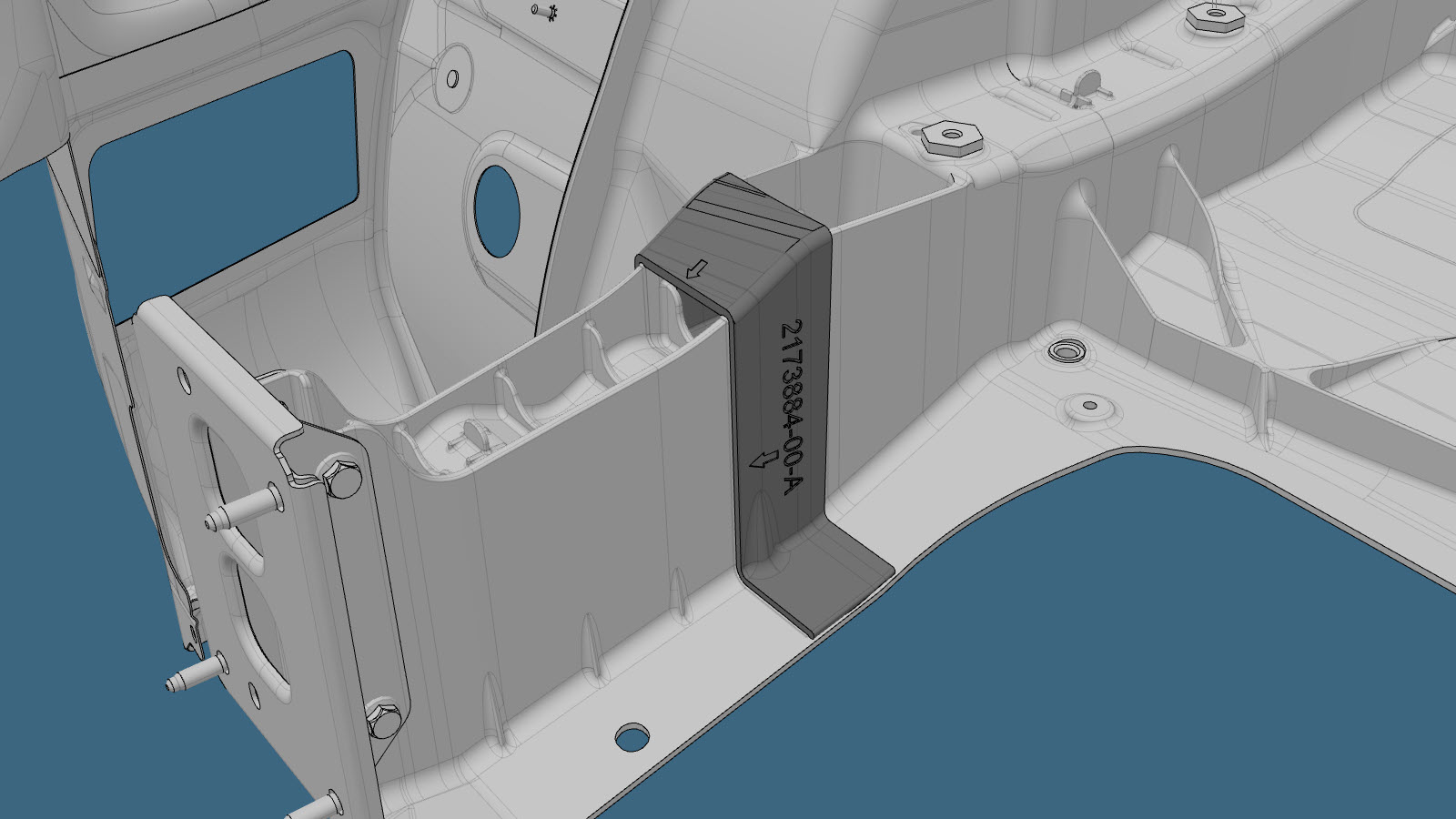

    Fixez le gabarit de ligne de coupe comme indiqué, puis marquez la ligne de coupe vers l'arrière du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Évitez d'endommager les gabarits afin de pouvoir les réutiliser.
  4. Retirez le composant d’origine.
    Ligne de coupe
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Coupez aussi près que possible du bord arrière de la ligne de coupe marquée du composant original, puis taillez le composant original au besoin. Faites en sorte que les espaces soient le plus petit possible.
  5. Préparation en vue de l’installation.
    Testez l'ajustement du nouveau composant.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les espaces ne sont pas permis dans les zones surlignées en rouge (les coins de rail de châssis supérieur)
    Informational PurposesAn informational icon, calling your attention
    Remarque

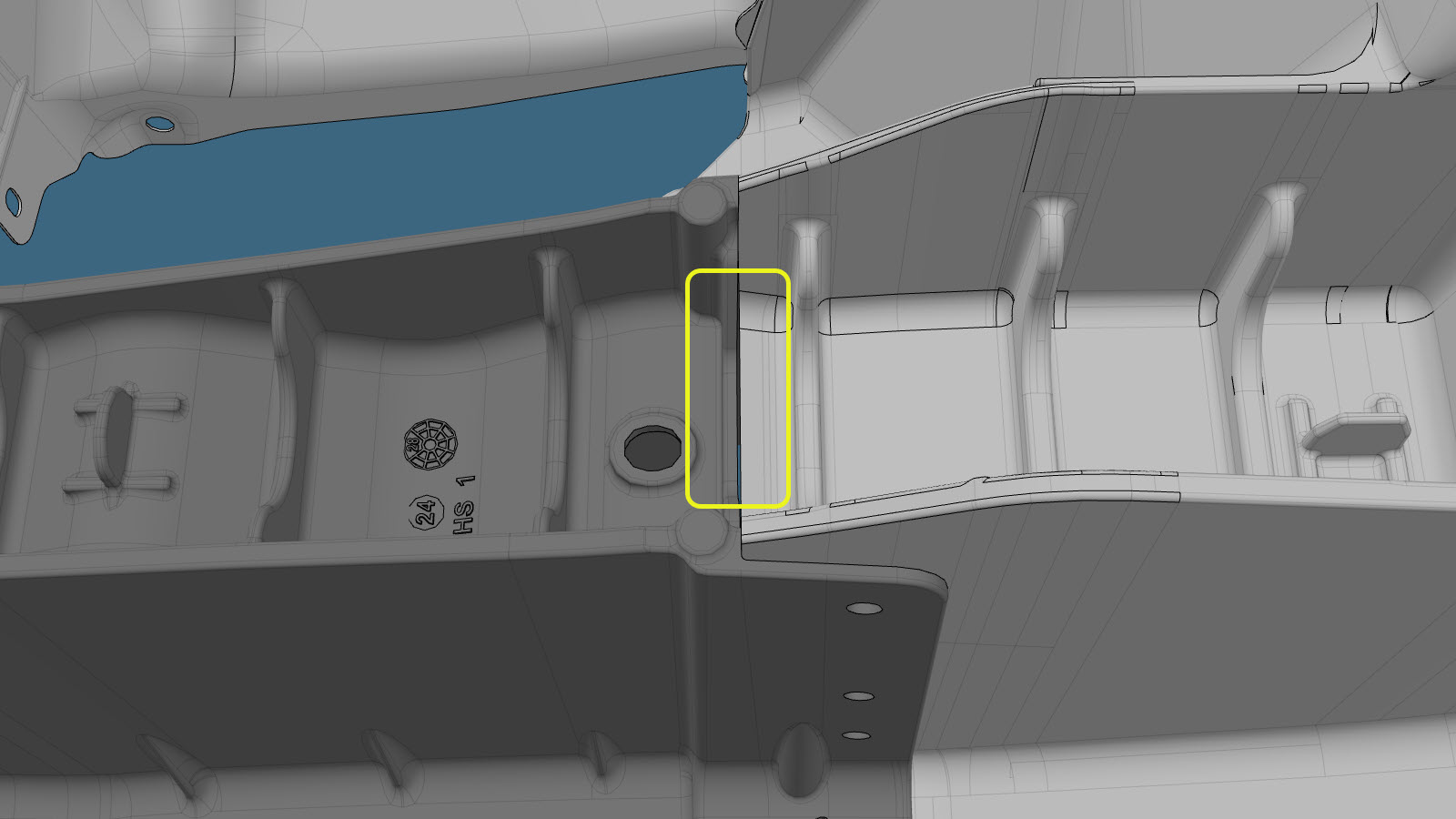

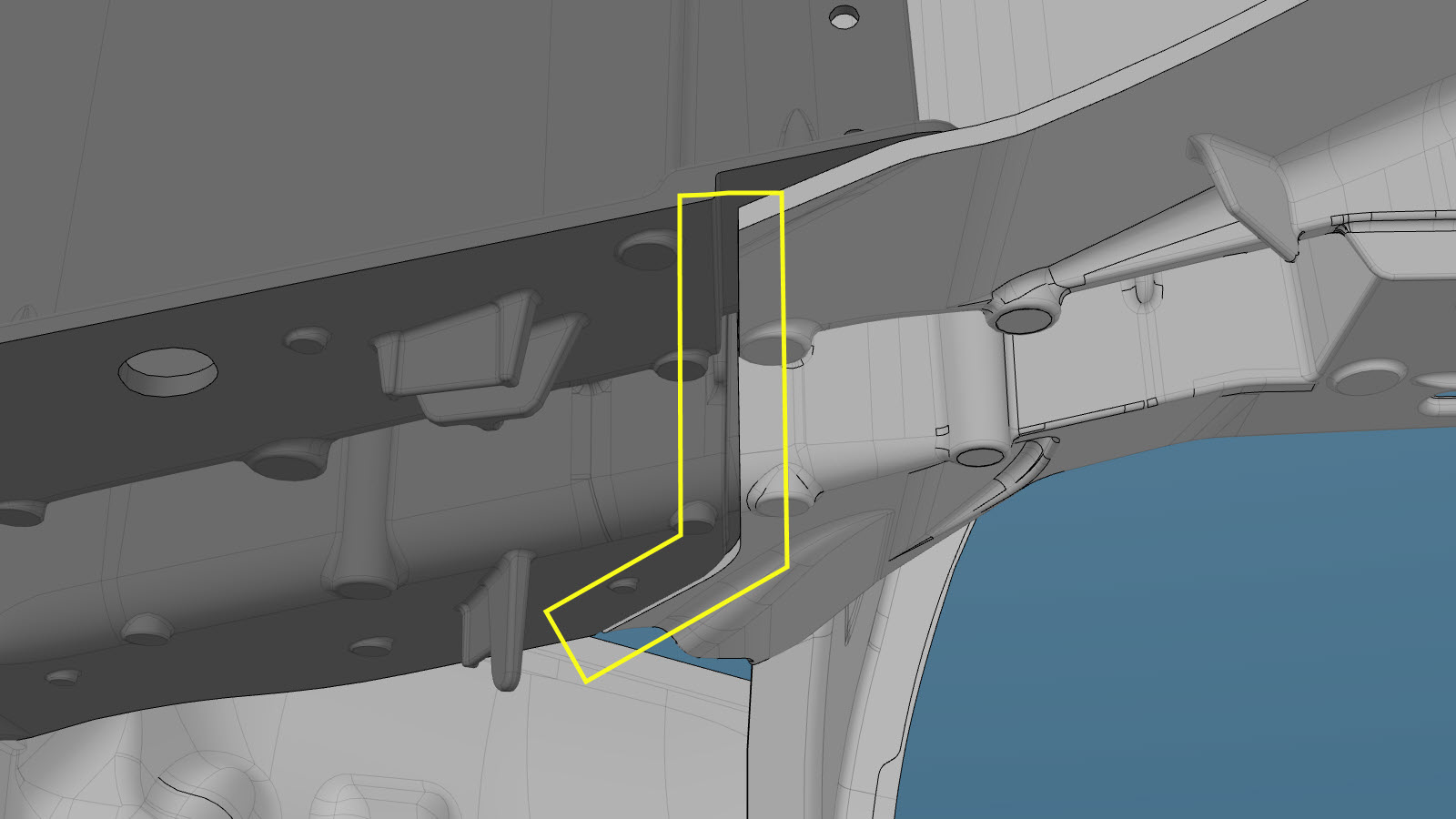

    Des espaces allant jusqu'à 4 mm sont permis dans les zones surlignées en jaune.
    Informational PurposesAn informational icon, calling your attention
    Remarque

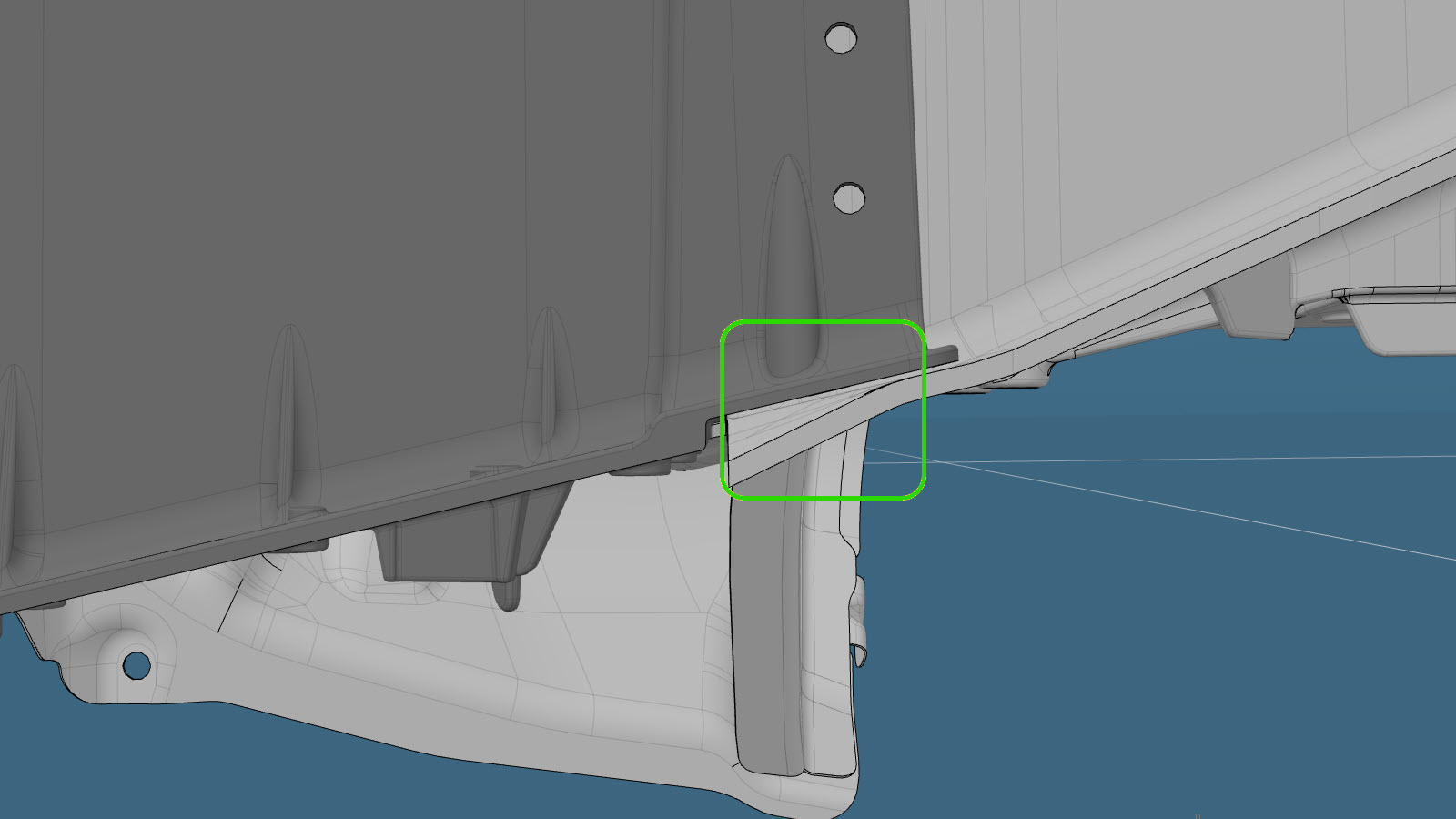

    Des espaces sont permis dans la zone surlignée en vert.
  6. Préparation en vue de l’installation.
  7. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  8. Installez le ou les nouveaux composants.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appliquez de l’enduit de scellement sur le joint situé entre le nouveau composant et le soubassement de carrosserie arrière moulé.
  9. Installez le (ou la) Support de l’aile (inférieur).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
    ou Rivets de structure à tête ampoulée, 6,5 mm
    • A = 26 mm
    • B = 31 mm
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Déplacez la fixation indiquée à l'emplacement spécifié pour la procédure du support d'aile (inférieur) pour éviter tout conflit avec la goupille d'éjection.
  10. Installez le (ou la) Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 pièce).
  11. Installez la pièce de butyle comme indiqué.
  12. Effectuez toutes les opérations après réparation nécessaires.
