Soubassement de carrosserie arrière moulé (1 pièce)

Code de correction : 10102100802 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Liste des pièces

Quantité Description Image/notes
1 CAST RUB-SP E-COATED (soubassement de carrosserie arrière – 1 pièce)
1 ENSEMBLE - RALLONGE PASSAGE DE ROUE ARRIÈRE - ENTRETIEN CÔTÉ GAUCHE ÉLECTRO-ENDUIT (Rallonge passage de roue – Avant – Gauche)
1 ENSEMBLE - RALLONGE PASSAGE DE ROUE ARRIÈRE - ENTRETIEN CÔTÉ DROIT ÉLECTRO-ENDUIT (Rallonge passage de roue – Avant – Droit)
21 Rivets de structure haute résistance, 6,5 mm
12 Rivet, 4,8 mm
4 Boulon , HF,M6x20, [88],ZNFL,MAT Numéro de pièce Tesla 1120935-00-A.
10 Boulon , BOULON&RONDELLE[FL],M8-1,25x32 Numéro de pièce Tesla 1119448-00-A.
2 ÉCROU ET RONDELLE[FL] - HF - M8-1.25 - [10] - ZINC NICKEL Numéro de pièce Tesla 1118837-00-A.
2 SEMS,[FL],HX,M8x23.5,[109],G1009,PTC Numéro de pièce Tesla 1063260-00-C.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez les Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 morceau) de gauche et de droite.
  2. Retirez les Support de l’aile (inférieur) de gauche et de droite.

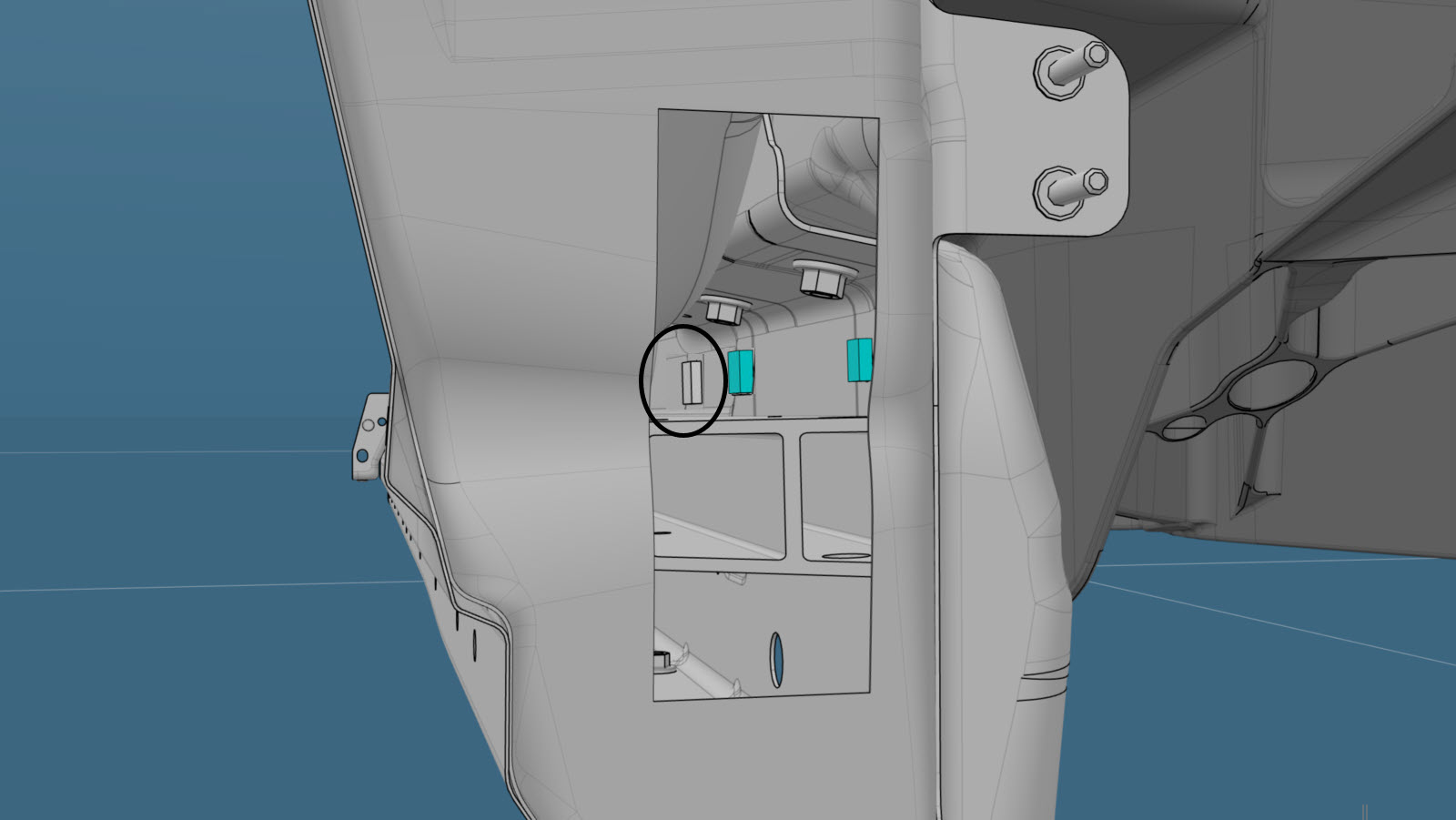

  3. Créer une fenêtre d'accès dans l'extension de la timonerie (avant).
    • A = 50 mm.
    • B = 130 mm
    • C = 75 mm
    • D = 21 mm.
  4. Coupez les nouveaux composants de la rallonge de passage de roue pour créer les couvercles de fenêtre d'accès gauche et droit.
    Le couvercle fini doit être environ 32 mm plus large et 10 mm plus haut que la fenêtre d'accès. Les lignes noires pointillées indiquent la fenêtre d'accès.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsqu'il est positionné correctement, le couvercle chevauche les bords supérieur, inférieur et intérieur de la fenêtre d'accès de 5 mm. Il chevauche également le bord extérieur de la fenêtre d'accès de 27 mm.
    • E = 82 mm.
    • F = 140 mm
  5. Retirez l’écrou à rivet du nouveau composant.
    Écrou riveté Rivnut
  6. Retirez le composant d’origine.

    ou Points de soudure d’usine

    ou Rivets auto-perceurs d’usine

    Écrou riveté Rivnut

    ou Boulons

  7. Préparation en vue de l’installation.

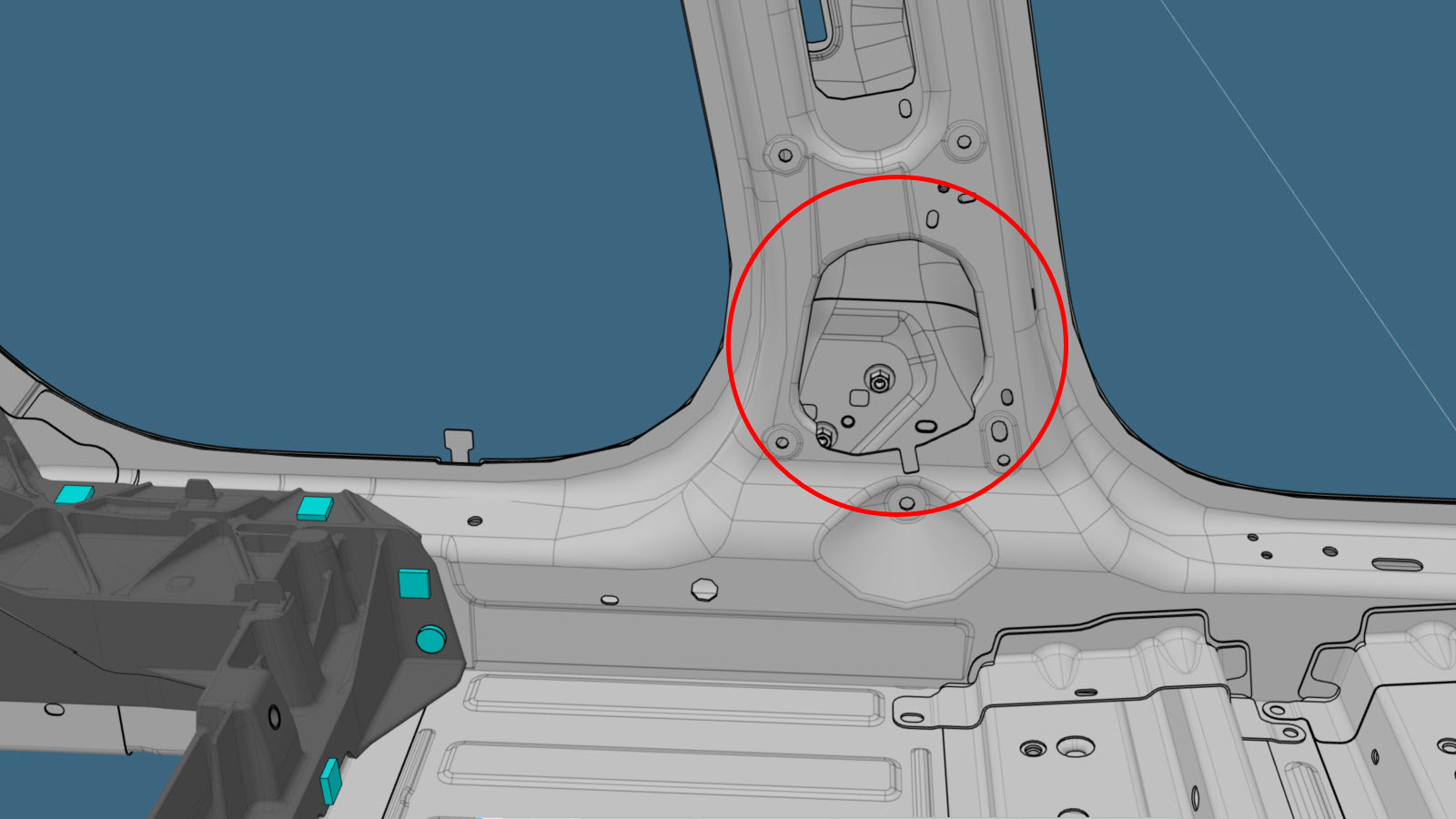

  8. Installez l'écrou (numéro de pièce Tesla 1118837-00-A) dans le trou du montant B où se trouve l'enrouleur de ceinture de sécurité (indiqué en rouge).
  9. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
    ou Rivets, 4,8 mm
    • G = 79 mm.
    • H = 24 mm.
    • I = 28 mm.
    • J = 26 mm.
    ou Rivets de structure haute résistance, 6,5 mm
    • K = 17 mm.
    ou Boulons
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le boulon encerclé en rouge est remplacé uniquement s’il était présent sur le composant d’origine.
  10. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  11. Installez le ou les nouveaux composants.
    Serrez les boulons comme suit :
    • Le boulon et la rondelle SEMS,[FL],HX,M8x23.5,[109],G1009,PTC (numéro de pièce Tesla 1063260-00-C) installés horizontalement dans le seuil : 31 Nm.
    • Boulons installés verticalement dans l'appui : 35 Nm.
    • Boulons installés horizontalement dans l'appui : 31 Nm.
    • Boulons de fixation de la traverse de plancher au soubassement de carrosserie arrière moulé (numéro de pièce Tesla 1120935-00-A) : 28 Nm.
  12. Installez les Plaque d’extrémité du rail arrière (pour soubassement de carrosserie moulé en 1 pièce) de gauche et de droite.
  13. Installez les Support de l’aile (inférieur) de gauche et de droite.
  14. Préparez-vous à installer les couvercles des fenêtres d'accès..

    ou Rivets, 4,8 mm

    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsqu'il est positionné correctement, le couvercle chevauche les bords supérieur, inférieur et intérieur de la fenêtre d'accès de 5 mm. Il chevauche également le bord extérieur de la fenêtre d'accès de 27 mm.
  15. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et des couvercles des fenêtres d'accès.
  16. Installez les couvercles des fenêtres d'accès.
  17. Installez le ou la Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 morceau).
  18. Effectuez toutes les opérations après réparation nécessaires.
