2024-07-17

Ensemble d'auvent latéral

Liste des pièces

Quantité Description Image/notes
1 MDLX, ASSY, COWL SIDE (Ensemble d’auvent latéral)
9 Rivets de structure à tête ampoulée de 6,5 mm
16 Rivet de structure, 6,5 mm moyen
2 SPR, 5x4.5
2 SPR, 5x5

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez le ou la Intérieur du montant A.

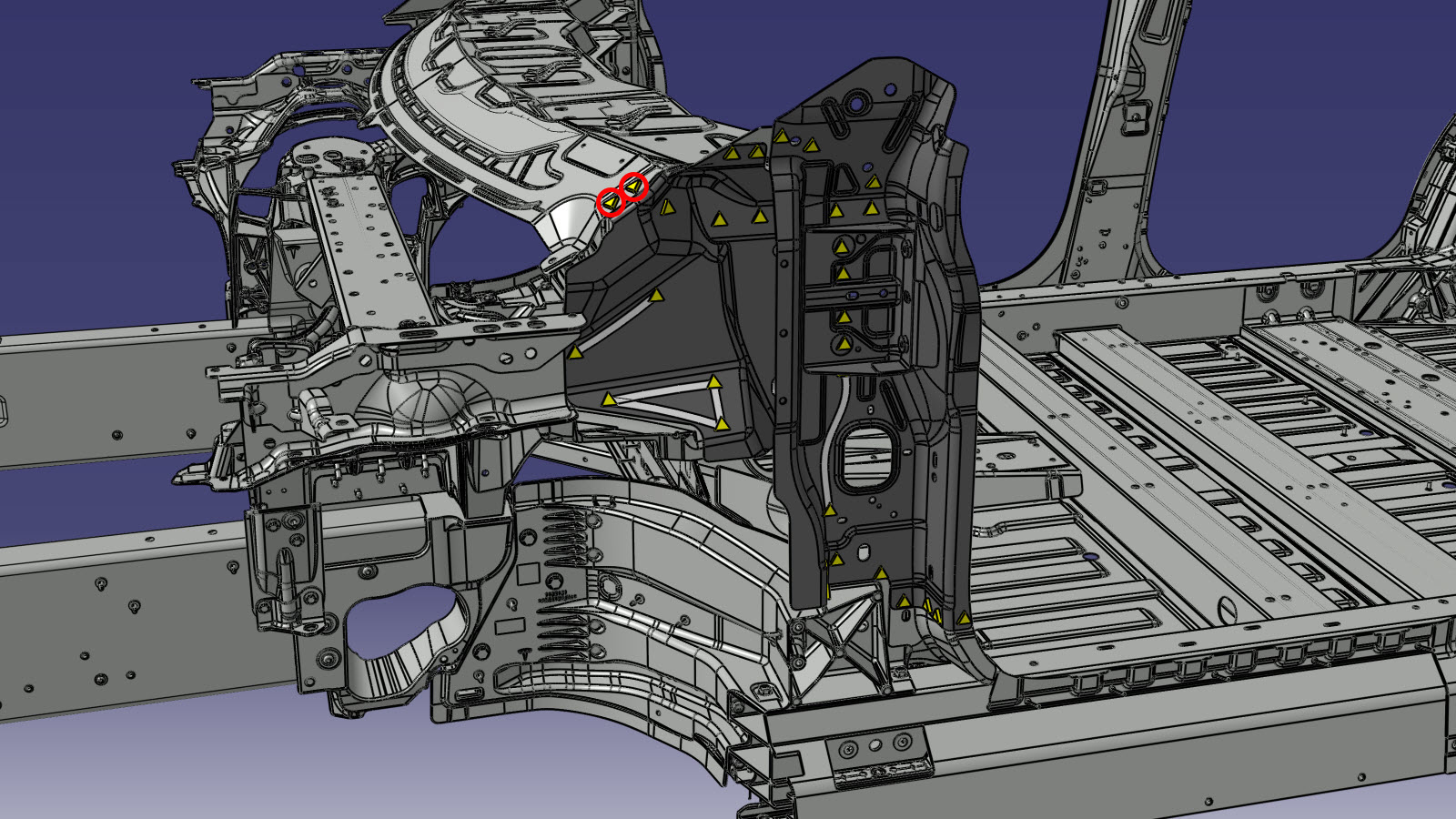

  2. Retirez le composant d’origine.
    ou Points de soudure d’usine
    ou Percer à travers les points de soudure d’usine
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

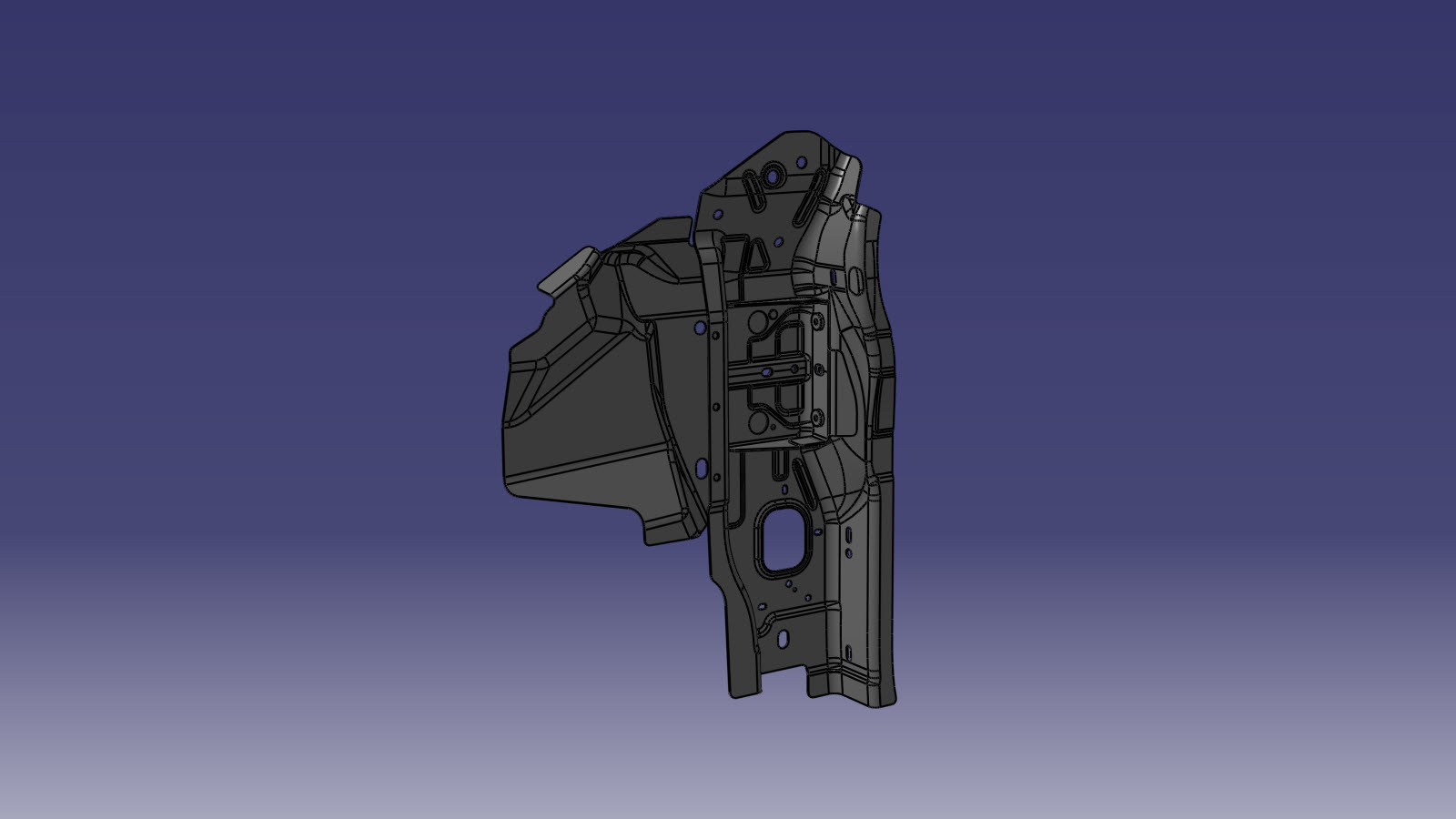

  3. Retirez le connecteur de seuil du nouvel ensemble d’auvent latéral.
  4. Préparation en vue de l’installation.

    ou Rivets de structure à tête ampoulée, 6,5 mm

    ou Rivets de structure, 6,5 mm moyen

    ou SPRs, 5x4.5
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La matrice Tesla suivante est requise pour installer ce rivet autoperceur : SM 085 0125.
    ou SPRs, 5x5
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La matrice de rivet autoperceur Tesla suivante est requise pour installer ce rivet autoperceur : KA 075 2113.
  5. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  6. Installez le ou les nouveaux composants.
  7. Installez le (ou la) Intérieur du montant A.
  8. Effectuez toutes les opérations après réparation nécessaires.
