Extension du panneau de plancher du coffre arrière

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	EXTENSION - RR TRUNK FLOOR PNL (Extension du panneau de plancher du coffre arrière)
Composant gauche : 8 Composant droit : 6	Rivets de structure à tête ampoulée de 6,5 mm
Composant gauche : 4 Composant droit : 3	Rivet, 4,8 mm
3	Boulon, tête hexagonale , M8-1,25x20	Numéro de pièce Tesla 1007580-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez le composant d’origine.

ou Points de soudure d’usine

ou Percer à travers les points de soudure d’usine
Remarque
Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

ou Boulons, tête hexagonale
Préparation en vue de l’installation.
Remarque
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

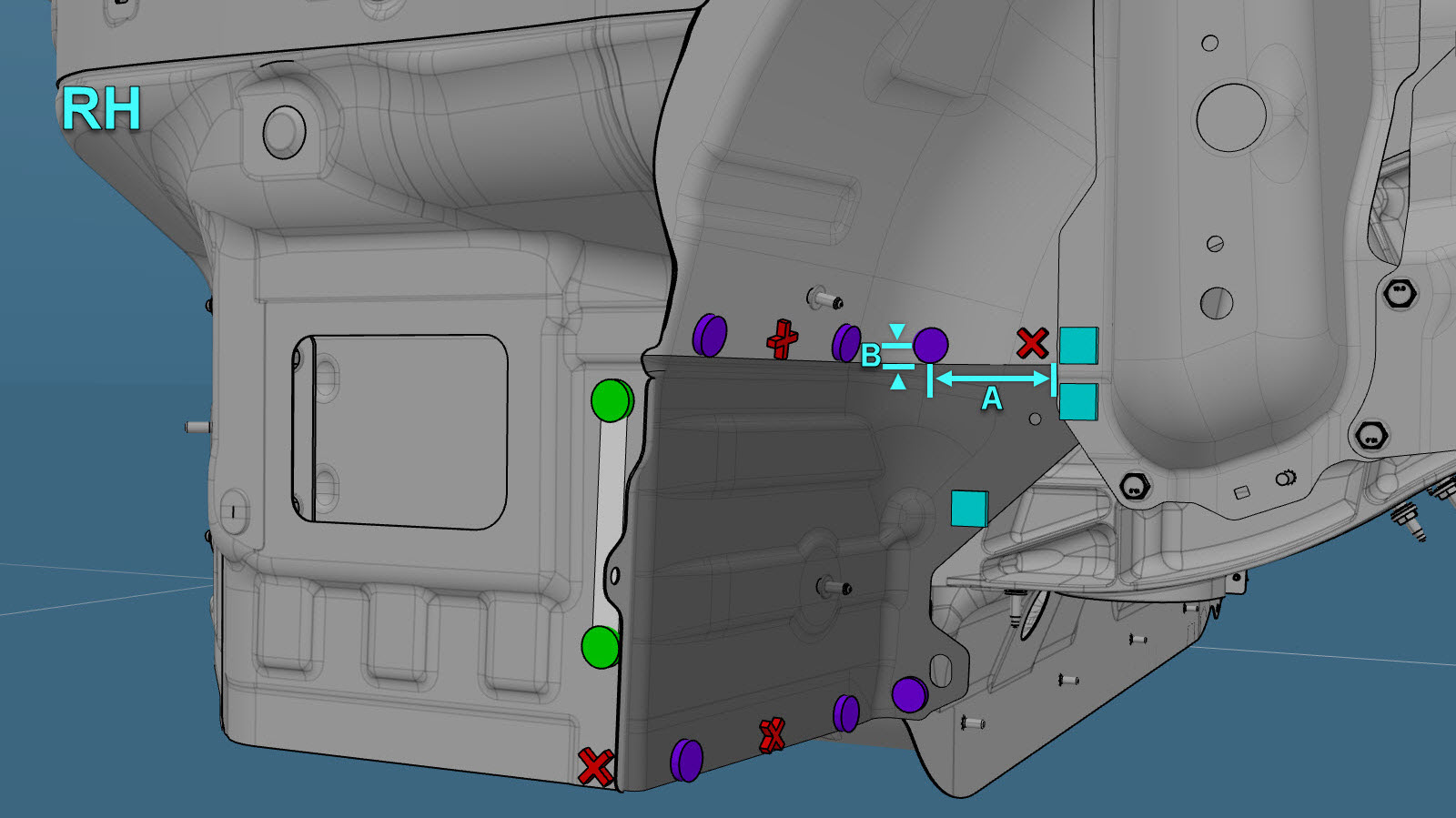

ou Rivets de structure à tête ampoulée, 6,5 mm
- A = 60 mm.
- B = 11 mm.
ou Rivets, 4,8 mm

ou Boulons, tête hexagonale
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Serrez les boulons à un couple de 24 Nm.
Effectuez toutes les opérations après réparation nécessaires.
