Passage de roue arrière
Informations relatives à la réparation
- Toute section individuelle ou toute combinaison de sections de l’ensemble extérieur latéral de la carrosserie peut être remplacée à condition d’utiliser les lignes de coupe indiquées dans la partie Descriptions de section de passage de roue arrière de ce document.
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Utilisation du présent document
Ce document contient deux parties principales :
- Descriptions de section de passage de roue arrière il fournit des informations sur l’endroit et la manière de sectionner le passage de roue arrière pour remplacer les parties endommagées du passage de roue arrière, ou pour accéder aux parties sous-jacentes de la structure du véhicule. Utilisez les descriptions des sections pour déterminer où sectionner avec succès le passage de roue arrière selon les besoins de la réparation effectuée.RemarqueLes mesures à partir des emplacements des trous de boulons sont prises à partir du centre des trous indiqués, sauf indication contraire dans la description de la section.
- La partie Procédure de réparation de ce document contient les informations nécessaires au remplacement de tout le passage de roue arrière. Si vous remplacez une section du passage de roue arrière (et non le passage de roue arrière en entier), utilisez les parties pertinentes de chaque étape pour déterminer les pièces et les fixations nécessaires, et les étapes requises pour effectuer la réparation.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|

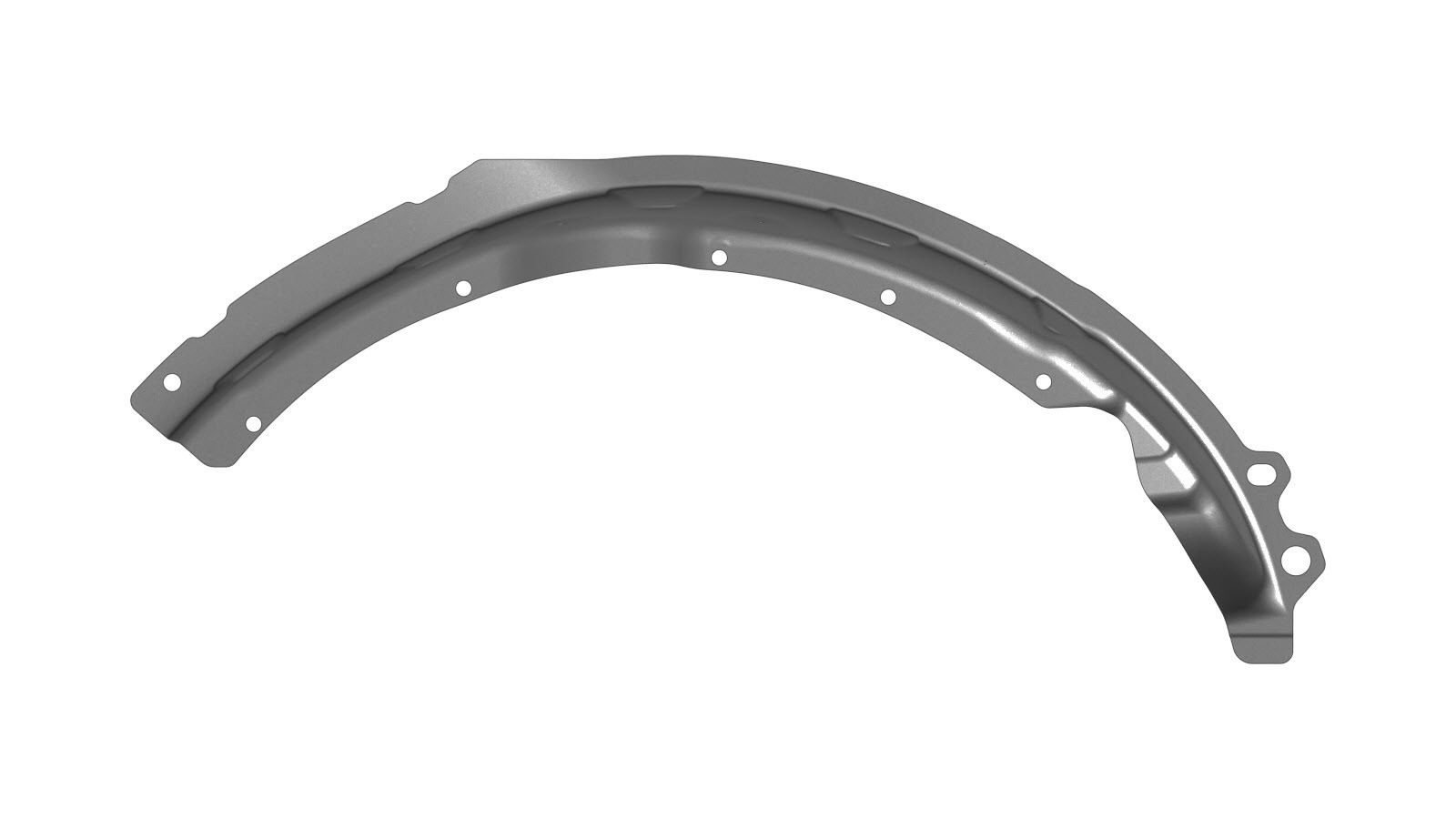

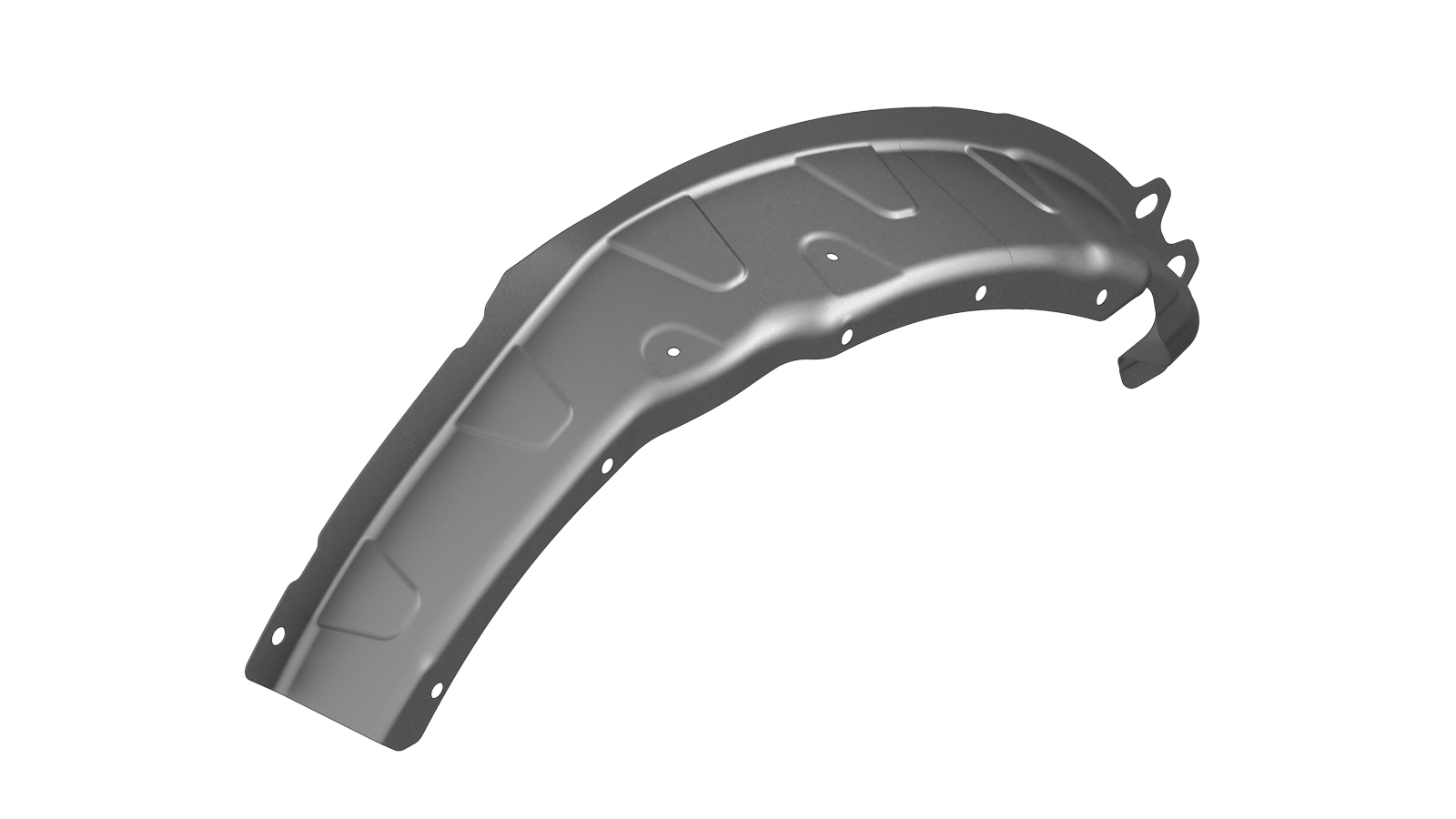

| 1 | MDLX, PNL, PASSAGE DE ROUE EXTÉ (passage de roue arrière) |
|
| 13 |
Rivets de structure à tête ampoulée de 6,5 mm
|
|
| 6 |
SPR, 5x4.5
|
|
| 1 |
SPR, 5x6 H4
|
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Descriptions de section de passage de roue arrière
| Sectionnement dPassage de roue arrière (complet) | |
|---|---|

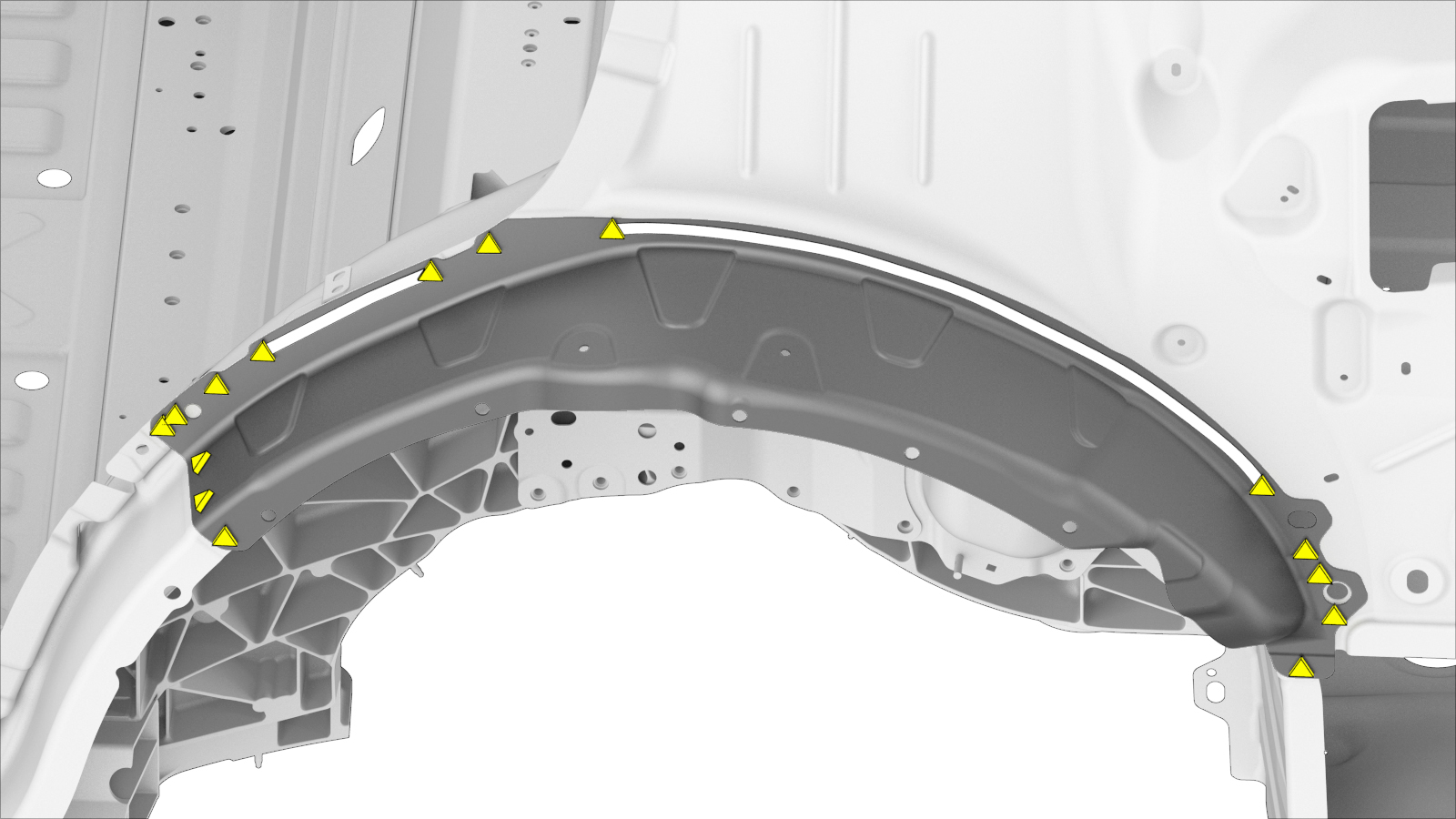

| Passage de roue arrière (complet) | Sections du passage de roue arrière |
|
|
|
|

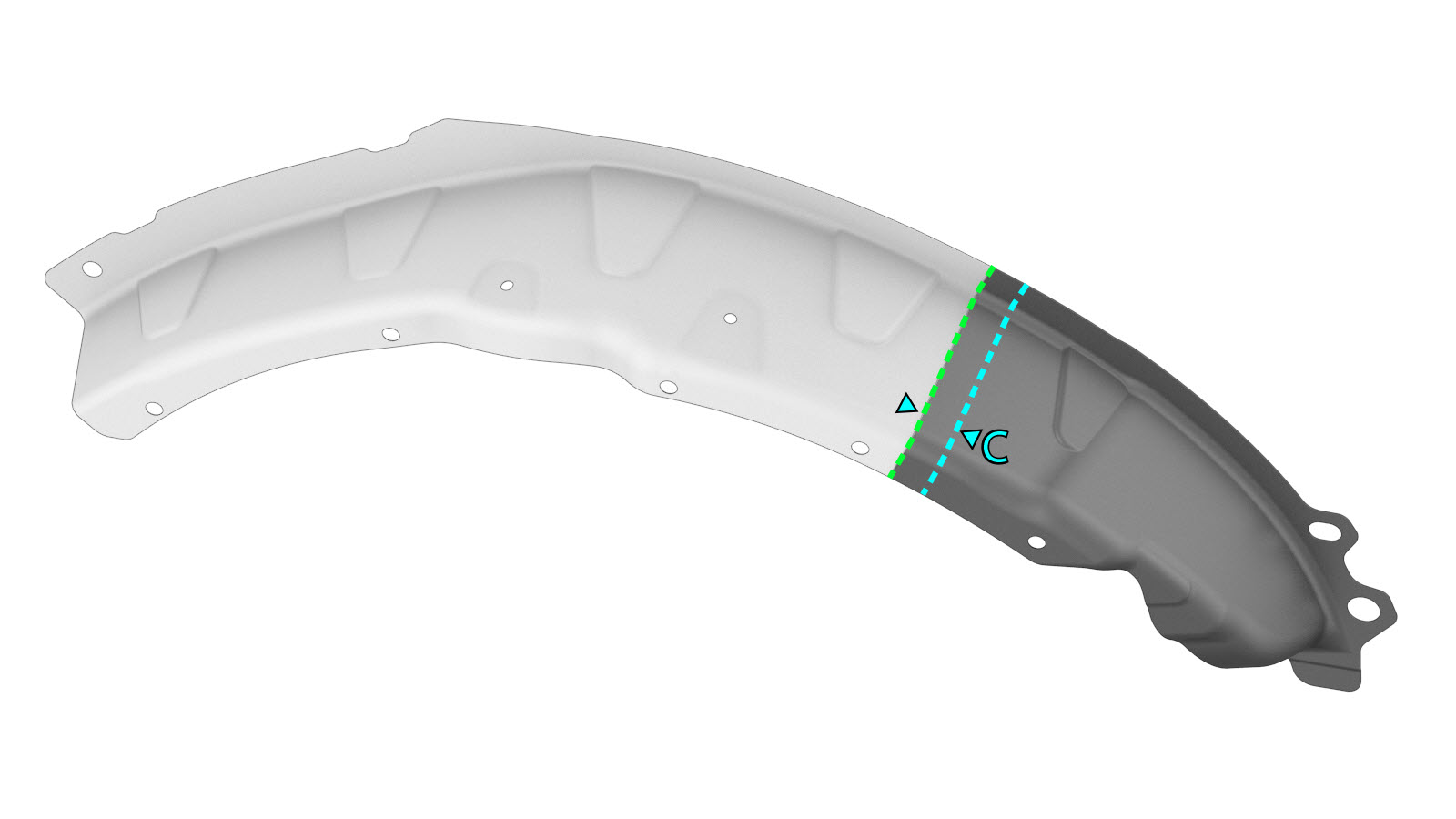

Au lieu de remplacer tout le passage de roue arrière, il est possible de remplacer une portion du passage de roue arrière en utilisant les lignes de coupe décrites dans ce document. |
|
| Descriptions de section du passage de roue arrière | |
|---|---|
|

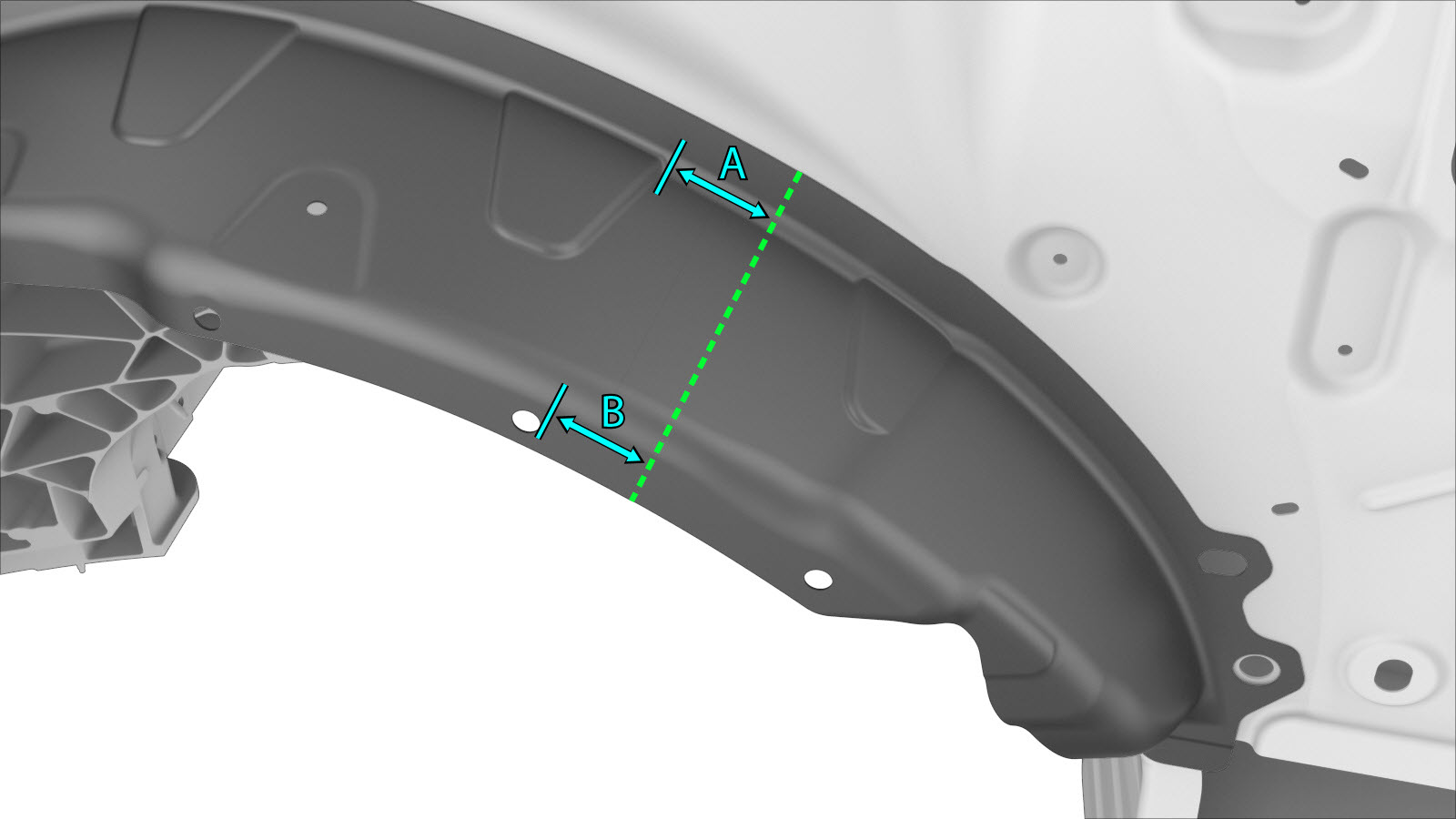

 Ligne de coupe

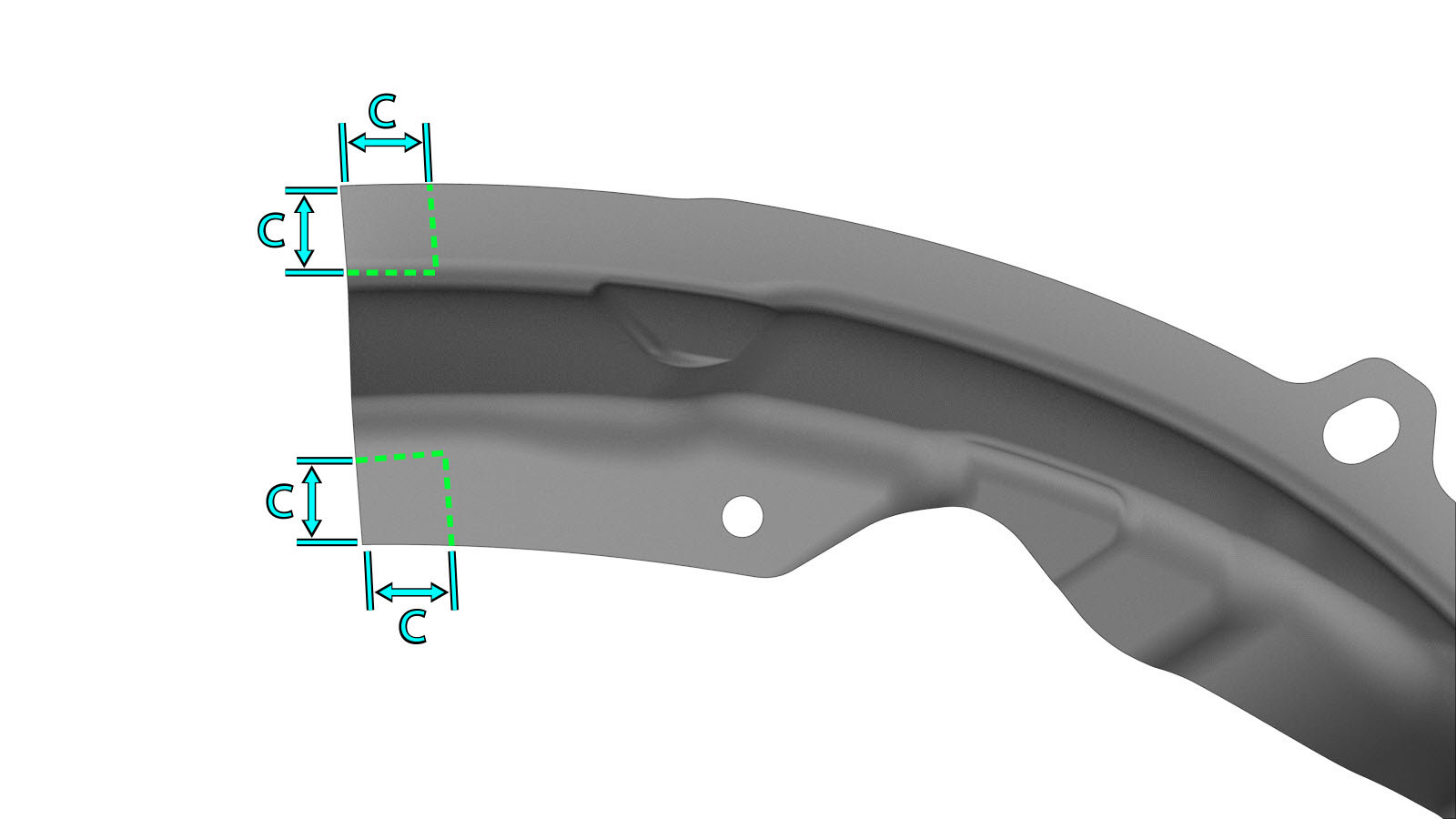

Remarque Coupez la nouvelle pièce de rechange du passage de roue arrière à 25 mm. avant de la ligne de coupe sur le véhicule pour créer le nouveau composant ayant un joint de chevauchement avec le composant toujours sur le véhicule. Remarque Coupez des encoches comme indiqué pour les joints bout à bout supérieur et inférieur et coupez les bords au besoin pour obtenir de bons joints bout à bout. Remarque Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
 ou SPRs, 5x4.5
Remarque Espacez les rivets autoperceurs sur le joint de chevauchement d'environ 25 mm. Remarque La matrice de rivet autoperceur Tesla suivante est requise pour installer ce rivet autoperceur : KA 075 2113.  ou SPRs, 5x6 H4
Remarque La matrice Tesla des rivets autoperceurs suivante est requise pour installer ce rivet autoperceur : SM 085 0125.
|
|
Procédure de réparation
-
Retirez le (ou le Custode extérieure – Véhicules construits pour la Chine).
-
Retirez le composant d’origine.
ou
Points de soudure d’usine
-
Préparation en vue de l’installation.
RemarqueUn X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
ou Rivets de structure à tête ampoulée, 6,5 mm
ou SPRs, 5x4.5
RemarqueLa matrice de rivet autoperceur Tesla suivante est requise pour installer ce rivet autoperceur : KA 075 2113. ou SPRs, 5x6 H4
RemarqueLa matrice Tesla des rivets autoperceurs suivante est requise pour installer ce rivet autoperceur : SM 085 0125.
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
- Installez le ou les nouveaux composants.
-
En cas de remplacement d'une section du passage de roue arrière :
Soudez à l'arc MAG les joints bout à bout entre les sections.
Soudure MIG
AvertissementLe non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.AvertissementPour préserver l’intégrité du véhicule en cas d’accident, utilisez exclusivement les fils de soudure approuvés et une soudeuse GMA approuvée pour effectuer des soudures GMA sur des véhicules Tesla. Reportez-vous à Soudeuses GMA (soudage à l'arc sous protection gazeuse) et fil de soudage approuvés pour de l'information sur les soudeurs et fils de soudure MIG approuvés.ATTENTIONN’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.RemarqueAvant de procéder à une soudure MIG, effectuez une soudure d’essai à l’aide d’un matériau de même épaisseur et de même type pour vous assurer que les réglages de l’équipement de soudure permettent d’obtenir un joint satisfaisant. - En cas de remplacement d'une section du passage de roue arrière : Meulez la surface extérieure de la soudure MAG à plat pour permettre un affleurement correct des composants superposés.
-
Installez le (ou le Custode extérieure – Véhicules construits pour la Chine).
- Effectuez toutes les opérations après réparation nécessaires.
