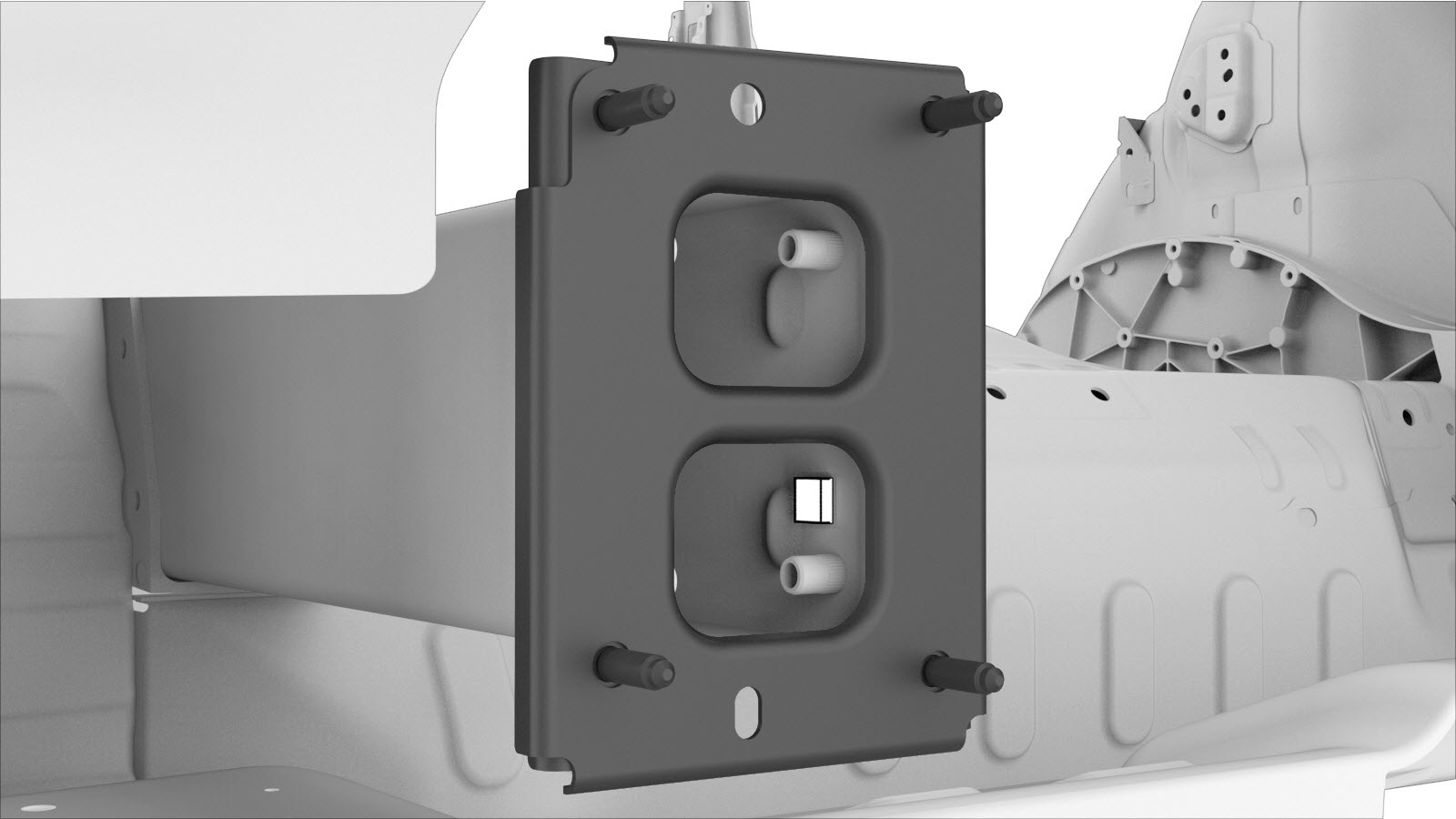

Plaque d'extrémité du rail arrière
Code de correction :
10101806502
10101806602
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|
| 1 | ENS-PLAQUE-MX PARE-CHOCS MTG ARR. (Plaque d'extrémité du rail arrière) | |
| 4 | Boulon, tête hexagonale , HF M10x1.50x25 [10.9]-G720 | Numéro de pièce Tesla 2007116. |
| 1 | Boulon, tête hexagonale , M8-1,25x16 | Numéro de pièce Tesla 1005582-00-A. |
| 1 | Écrou | Numéro de pièce Tesla 2007088. |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez Ensemble du panneau arrière.
-
Retirez le composant d’origine.
ou Rivets de structure d'usine
-
Préparation en vue de l’installation.
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
-
Installez le ou les nouveaux composants.
Serrez les boulons au couple spécifié comme suit :
- Numéro de pièce Tesla 2007116 : 48 Nm.
- Numéro de pièce Tesla 1005582-00-A : 25 Nm.
-
Si le véhicule était initialement équipé de cales de plaque de pare-chocs arrières, installez de nouveaux Cale de plaque de pare-chocs arrières.
-
Installez Ensemble du panneau arrière.
- Effectuez toutes les opérations après réparation nécessaires.
