Caisson de torsion extérieur
Code de correction :
10101021802
10101021902
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.
Informations relatives à la réparation
- Selon la gravité des dommages subis, il peut être possible de réparer cette pièce. Pour obtenir plus d’information, consultez Directives de réparation du caisson de torsion extérieur.
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|
| 1 | CAISSON DE TORSION, EXT, REVÊTEMENT AV G (Caisson de torsion extérieur) | |
| 16 | Rivets de structure haute résistance, 6,5 mm | |
| 7 | Rivet de structure, 6,5 mm moyen | |
| 9 | Rivet fluotourné S58 | |
| 3 | Boulon, tête hexagonale , BLT HF M10-1,50x25 | Numéro de pièce Tesla 2007116. |
| 1 | Boulon, tête hexagonale , M8 - 1,25 x 20 | Numéro de pièce Tesla 1007580-00-A. |
| 1 | Écrou , HF,M8-1,25 | Numéro de pièce Tesla 1111541-00-A. |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez Montant intérieur de la charnière.
-
Retirez Seuil (complet).
-

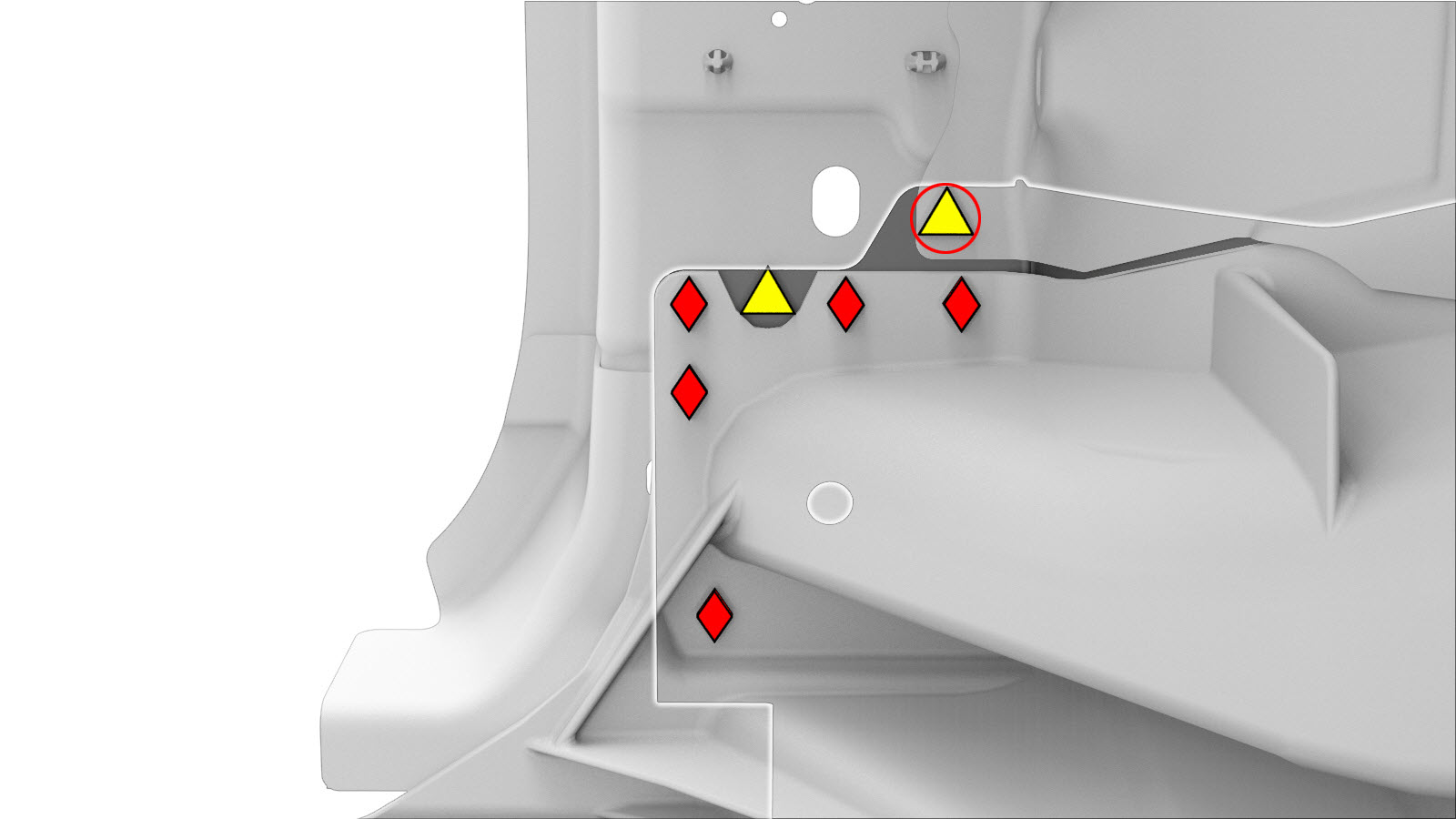

Retirez le composant d’origine.
ou Points de soudure d’usine
ou Percer à travers les points de soudure d’usineRemarqueLorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.ou Rivets auto-perceurs d’usine
ou RIVTAC
-
Préparation en vue de l’installation.
ou Rivets de structure haute résistance, 6,5 mmRemarqueUn X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
-
Installez le ou les nouveaux composants.
Serrez les boulons et les écrous au couple spécifié comme suit :
- Boulons à tête hexagonale, HF M10-1,50x25, numéro de pièce 2007116 : 50 Nm,
- Boulons à tête hexagonale, M8-1,25x20, numéro de pièce Tesla 1007580-00-A : 30 Nm.
- Écrou, HF, M8-1.25, numéro de pièce 1111541-00-A : 30 Nm.
-
Installez le (ou la) Seuil (complet).
-
Installez le (ou la) Montant intérieur de la charnière.
- Effectuez toutes les opérations après réparation nécessaires.
