Seuil (complet)

Code de correction : 10102903502 10102903602 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Liste des pièces

Quantité Description Image/notes
1 ASY COMP - SIDE SILL (Seuil complet)
5 Rivets de structure à tête ampoulée de 6,5 mm
38 Rivet de structure, 6,5 mm moyen
8 Boulon, tête hexagonale , M8 - 1,25 x 20 Numéro de pièce Tesla 1007580-00-A.
1 Boulon, tête hexagonale , M8x50 Numéro de pièce Tesla 1046838-00-A.
4 Boulon, tête Torx , M8x20 Numéro de pièce Tesla 1014747-00-B.
Informational PurposesAn informational icon, calling your attention
Remarque
Si le véhicule est équipé de boulons à tête hexagonale aux endroits indiqués pour les boulons à tête Torx dans la boîte de torsion avant, commandez des boulons M8-1,25x20 supplémentaires (numéro de pièce Tesla 1007580-00-A).

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez la partie nécessaire de Côté extérieur de la carrosserie pour exposer le composant sous-jacent à remplacer.
  2. Retirez Extension inférieure du montant C.
  3. Retirez Rallonge de passage de roue.
  4. Retirez Support de gâche de porte faucon.
  5. Retirez Renfort du montant B.
  6. Retirez Gaine de la barre transversale de la talonnière.
  7. Retirez Ensemble de renfort du montant A..
  8. Retirez Renfort de montant de charnière.
  9. Montant intérieur de la charnière.
  10. Retirez le composant d’origine.
    ou Rivets auto-perceurs d’usine

    ou RIVTAC

    ou Boulons, tête hexagonale
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retirez les boulons sans les jeter pour le moment.
    ou Boulon, tête Torx
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Certains véhicules sont équipés de boulons à tête hexagonale au lieu de boulons à tête Torx. Si le véhicule est équipé de boulons à tête hexagonale aux emplacements indiqués pour les boulons à tête Torx, installez des boulons à tête hexagonale M8-1,25x20.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retirez les boulons sans les jeter pour le moment.
  11. Préparation en vue de l’installation.

    ou Rivets de structure à tête ampoulée, 6,5 mm

    ou Rivets de structure, 6,5 mm moyen

    ou Boulons, tête hexagonale
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez temporairement les boulons qui ont été retirés lors du retrait du composant. Replacez ces boulons lorsque l’adhésif structurel aura durci.
    ou Boulon, tête Torx
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez temporairement les boulons qui ont été retirés lors du retrait du composant. Replacez ces boulons lorsque l’adhésif structurel aura durci.
  12. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  13. Installez le ou les nouveaux composants.
    Serrez tous les boulons à un couple de 25 Nm.
  14. Installez le (ou la) Montant intérieur de la charnière.
  15. Installez le (ou la) Renfort de montant de charnière.
  16. Installez le (ou la) Ensemble de renfort du montant A..

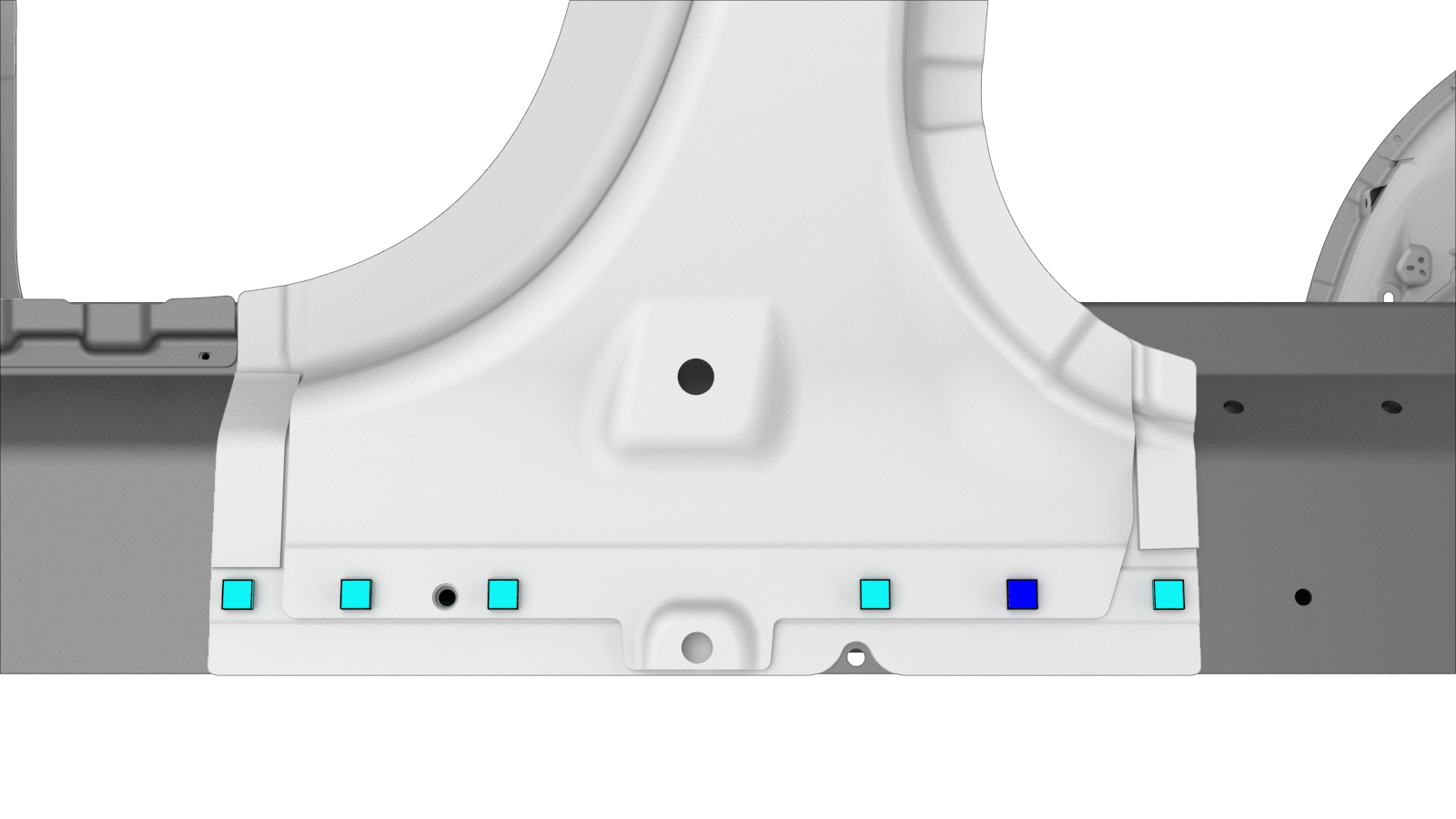

  17. Installez la fixation comme indiqué.

    ou Boulons, tête hexagonale

    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez temporairement les boulons qui ont été retirés lors du retrait du composant. Replacez ces boulons lorsque l’adhésif structurel aura durci.

    Serrez tous les boulons à un couple de 25 Nm.

  18. Installez le (ou la) Gaine de la barre transversale de la talonnière.
  19. Installez le (ou la) Renfort du montant B.
  20. Installez le (ou la) Rallonge de passage de roue.
  21. Installez le (ou la) Support de gâche de porte faucon.
  22. Installez le (ou la) Extension inférieure du montant C.
  23. Installez le (ou la) Renfort de montant C.
  24. Installez la partie de Côté extérieur de la carrosserie qui a été retirée pour exposer le composant à remplacer.
  25. Effectuez toutes les opérations après réparation nécessaires.
