Collecteur supérieur du montant B
Code de correction :
10400100102
10400100302
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation suivant une collision et d'entretien requis pour effectuer cette procédure, y compris les procédures de réparation suivant une collision et d'entretien connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Selon l'ampleur des dommages subis par le véhicule, des réparations supplémentaires pourraient être nécessaires.
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|
| 1 | ENS COLLECTEUR SUP. DU MONTANT B (Collecteur supérieur du montant B) | |
| 15 | Rivet fluotourné S28 | |
| 2 | Rivet fluotourné S38 | |
| 4 | Rivet fluotourné S48 | |
| 3 | Rivet fluotourné S58 | |
| 2 | Boulon, tête hexagonale , M8-1,25X20,HF,MAT PNT,STL,ZNC,PATCH | Numéro de pièce Tesla 1007580-00-A. |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
- Composants de gauche et de droite : Retirez le ou la .
- Retirez le ou la .
- Retirez le ou la .
- Retirez le ou la .
- Retirez le ou la .
-
Retirez le composant d’origine.
-
Préparation en vue de l’installation.

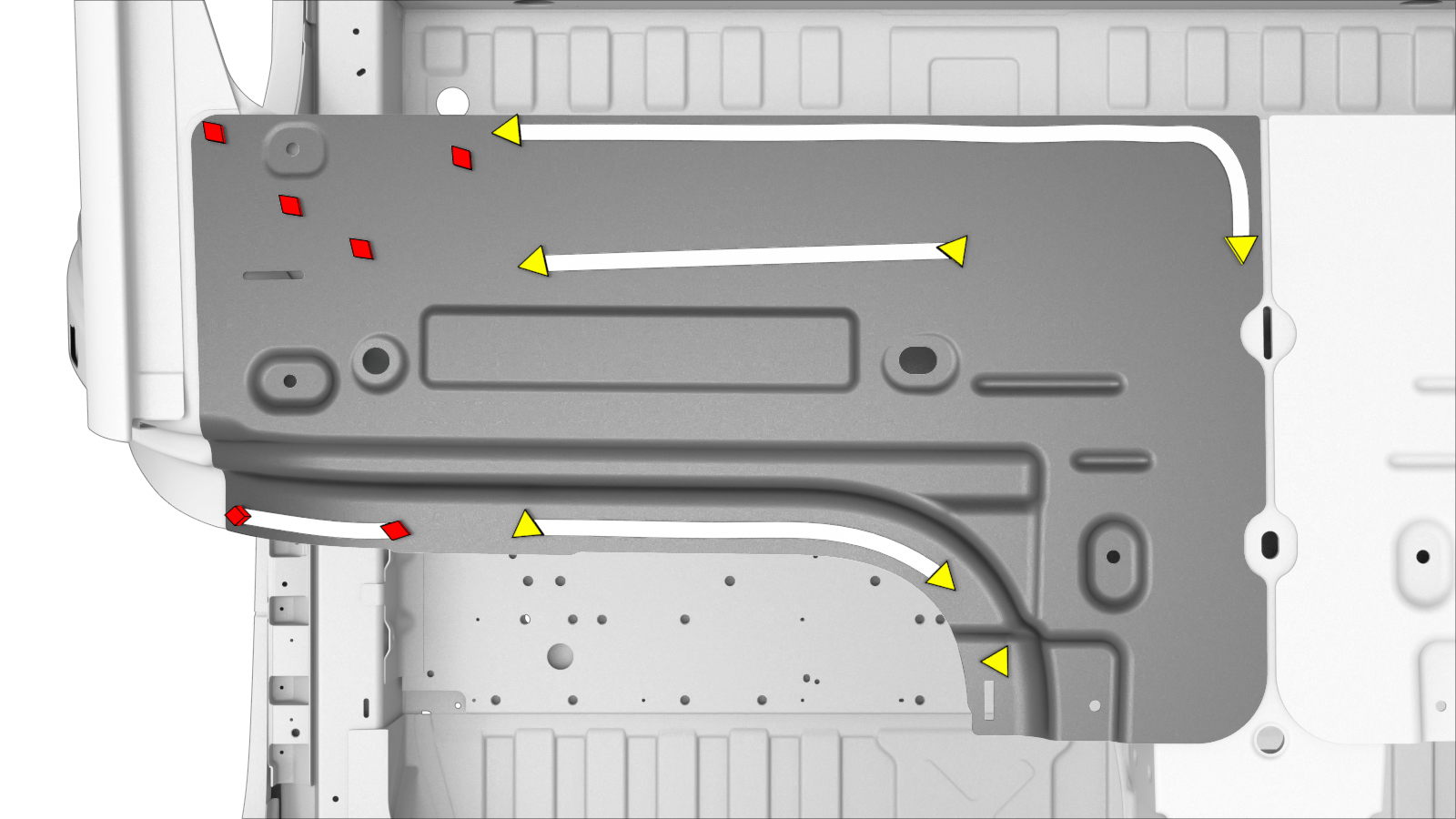

- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
-
Appliquez de la mousse structurale sur le dessus du bloc de renfort en nylon (surligné en jaune).
-
Installez le ou les nouveaux composants.
Serrez les boulons à un couple de 25 Nm.
- Effectuez toutes les opérations après réparation nécessaires.
- Installez le ou la .
- Installez le ou la .
- Installez le ou la .
- Installez le ou la .
- Composants de gauche et de droite : Installez le ou la .
