Renfort de montant de charnière
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|

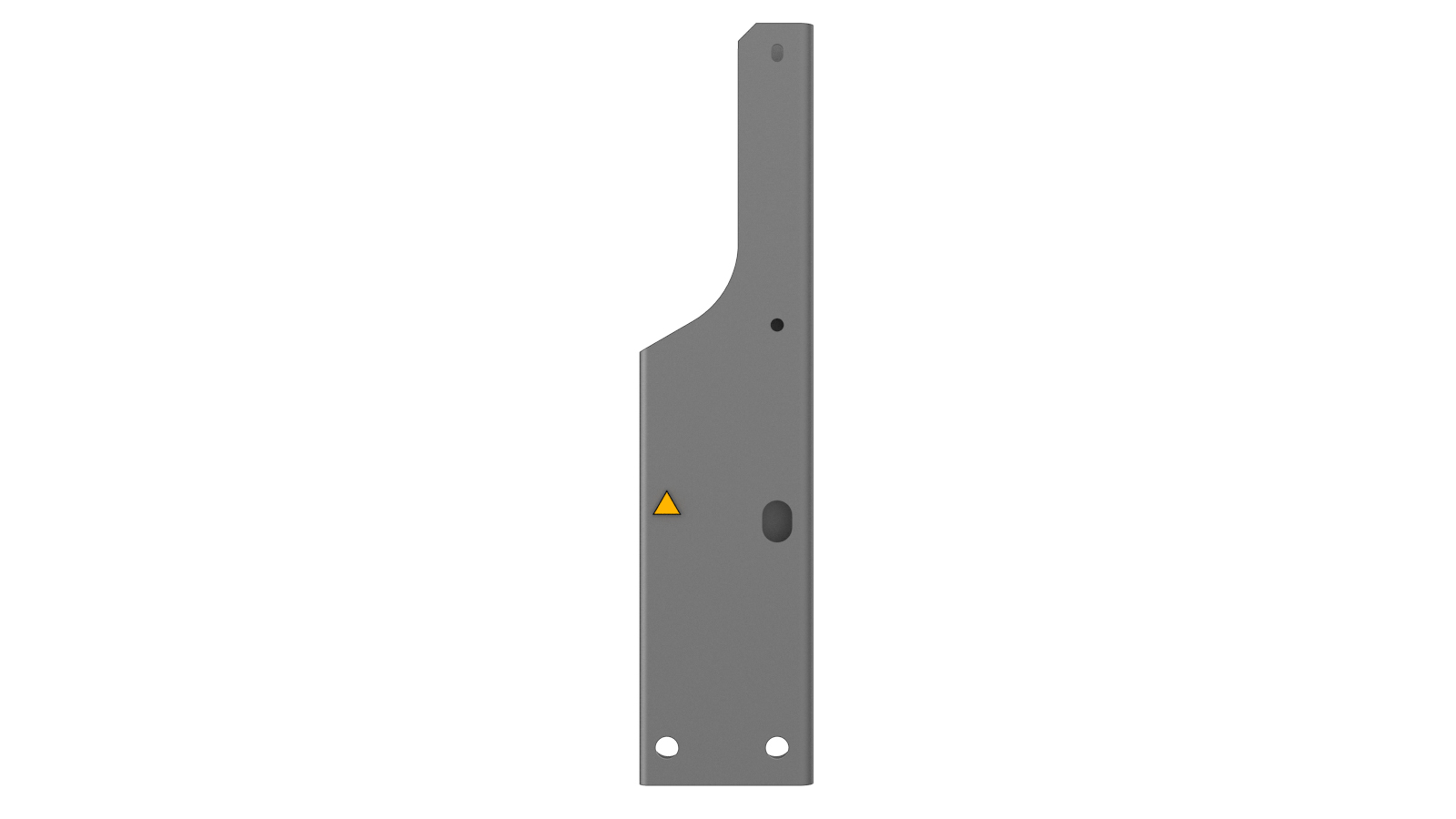

| 1 | ASY-REINF HINGE PILLAR LWR (Renfort de montant de charnière) |
|
| 2 |
Boulon, tête hexagonale
, M6 x 1,00 x 18 |
Numéro de pièce Tesla 1006529-00-A. |
| 1 |
 Écrou riveté Rivnut
|
Numéro de pièce Tesla 1038174-00-A. |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez la partie nécessaire de Côté extérieur de la carrosserie pour exposer le composant sous-jacent à remplacer.
-
Retirez le ou la Ensemble de renfort du montant A..
-
Retirez le composant d’origine.
Écrou riveté Rivnut
Ligne de coupe
Ligne/point de référence
- A = 85 mm.
- B = 175 mm.
- C = 27 mm.
- D = 112 mm.
-
Retirez l'écrou de type Rivnut de la pièce de rechange de renfort du montant de charnière.
-
Percez un trou de 20 mm dans la pièce de rechange de renfort de montant de charnière à l'endroit indiqué.
Ligne de coupe
Ligne/point de référence
- E = 20 mm.
- F = 185 mm.
-
Préparation en vue de l’installation.
ou Boulons, tête hexagonale
Écrou riveté Rivnut
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
-
Installez le ou les nouveaux composants.
Serrez les boulons à un couple de 10 Nm.
-
Installez le Ensemble de renfort du montant A..
-
Installez la partie de Côté extérieur de la carrosserie qui a été retirée pour exposer le composant à remplacer.
- Effectuez toutes les opérations après réparation nécessaires.
