Panneau du coffre

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes

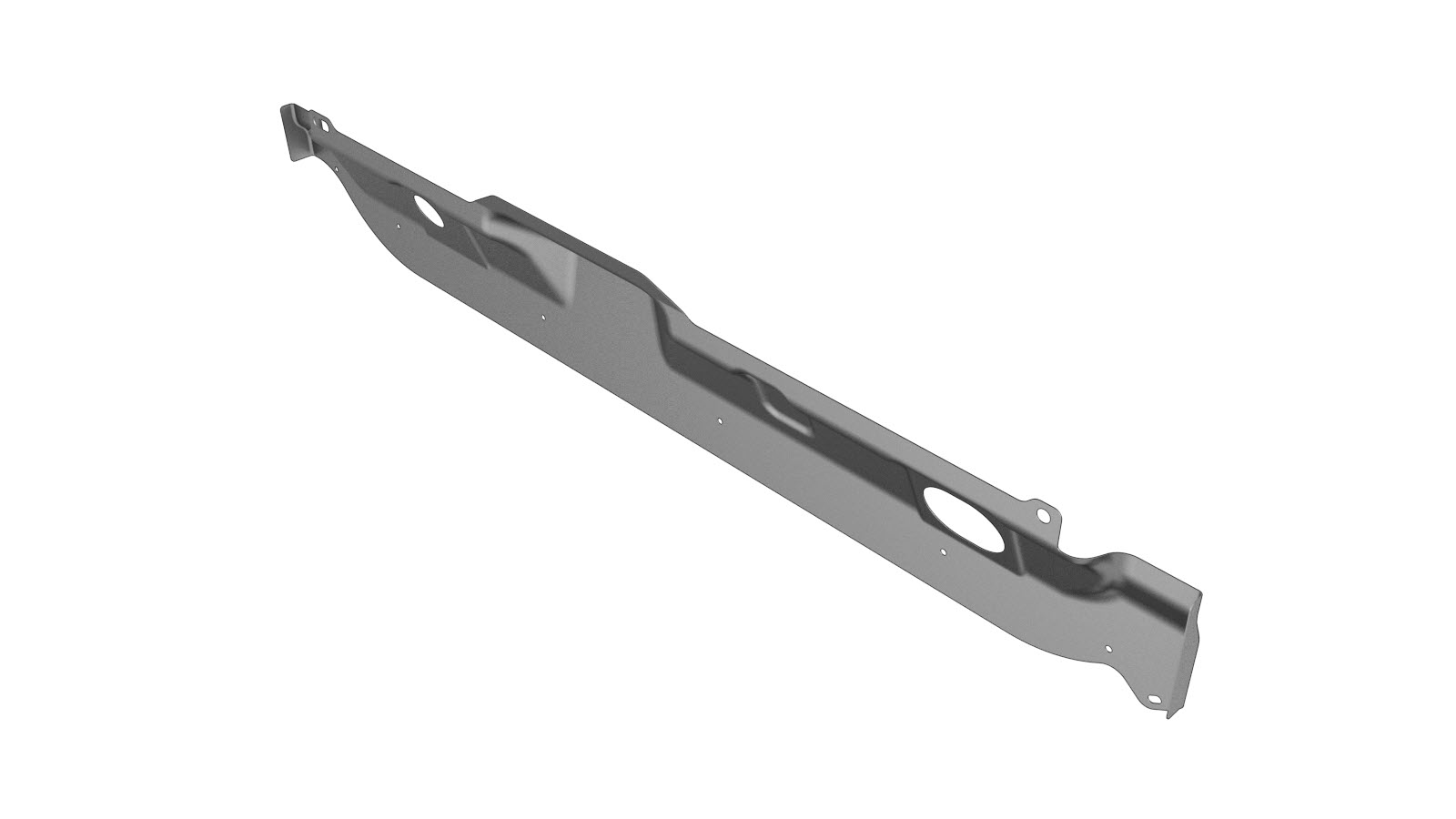

1	PANNEAU, COFFFRE, ÉVACUATION D'EAU
9	Rivets de structure à tête ampoulée de 6,5 mm	Numéro de pièce Tesla 1063943-00-A.
3	Rivet, 4,8 mm	Numéro de pièce Tesla 1028719-00-A.
3	SPR, 5x4	Numéro de pièce Tesla 1026936-00-A.
19	SPR, 5x4.5	Numéro de pièce Tesla 1026938-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

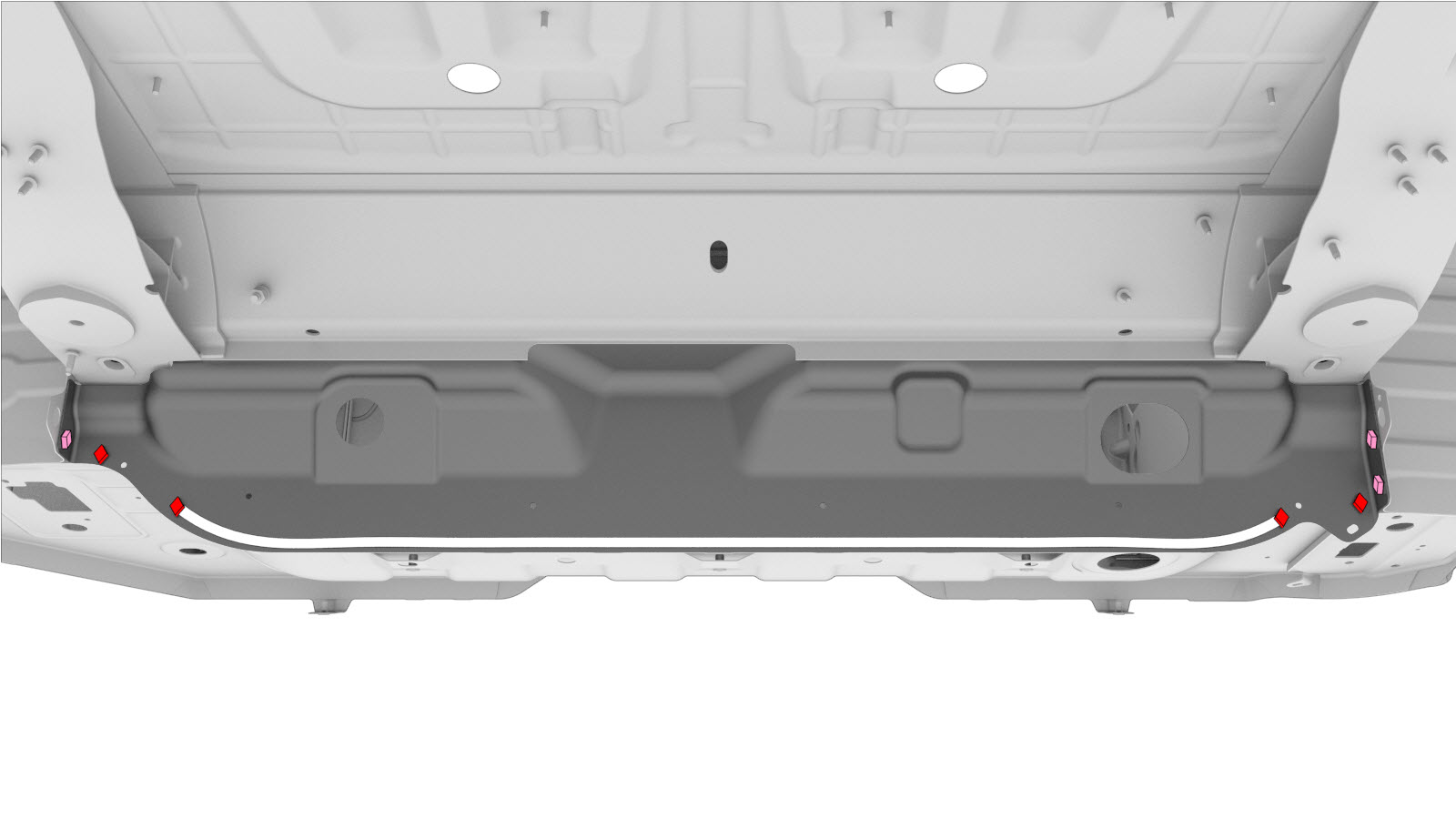

Retirez le composant d’origine.
ou Points de soudure d’usine

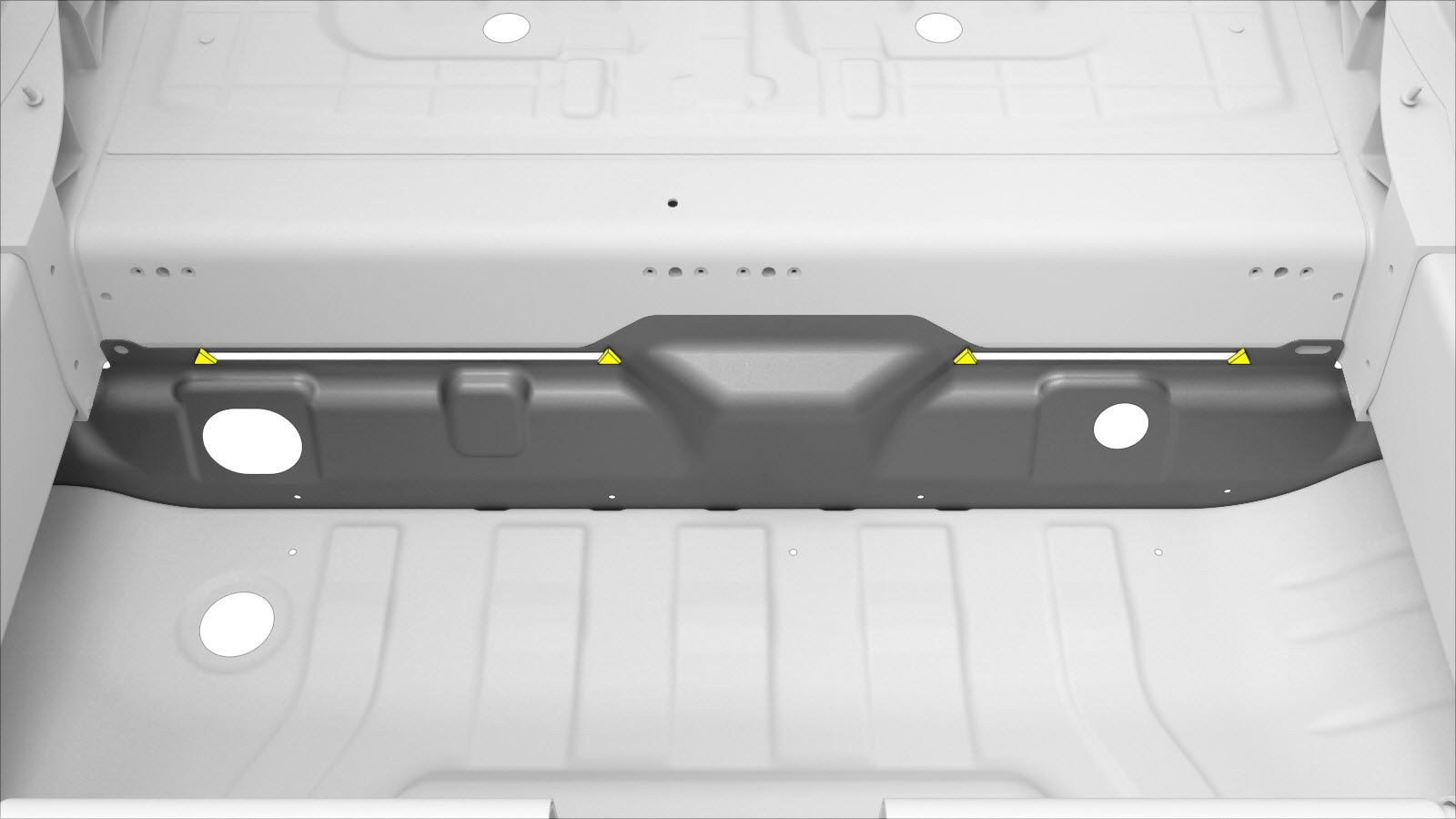

Préparation en vue de l’installation.
ou Rivets de structure à tête ampoulée, 6,5 mm

ou Rivets, 4,8 mm

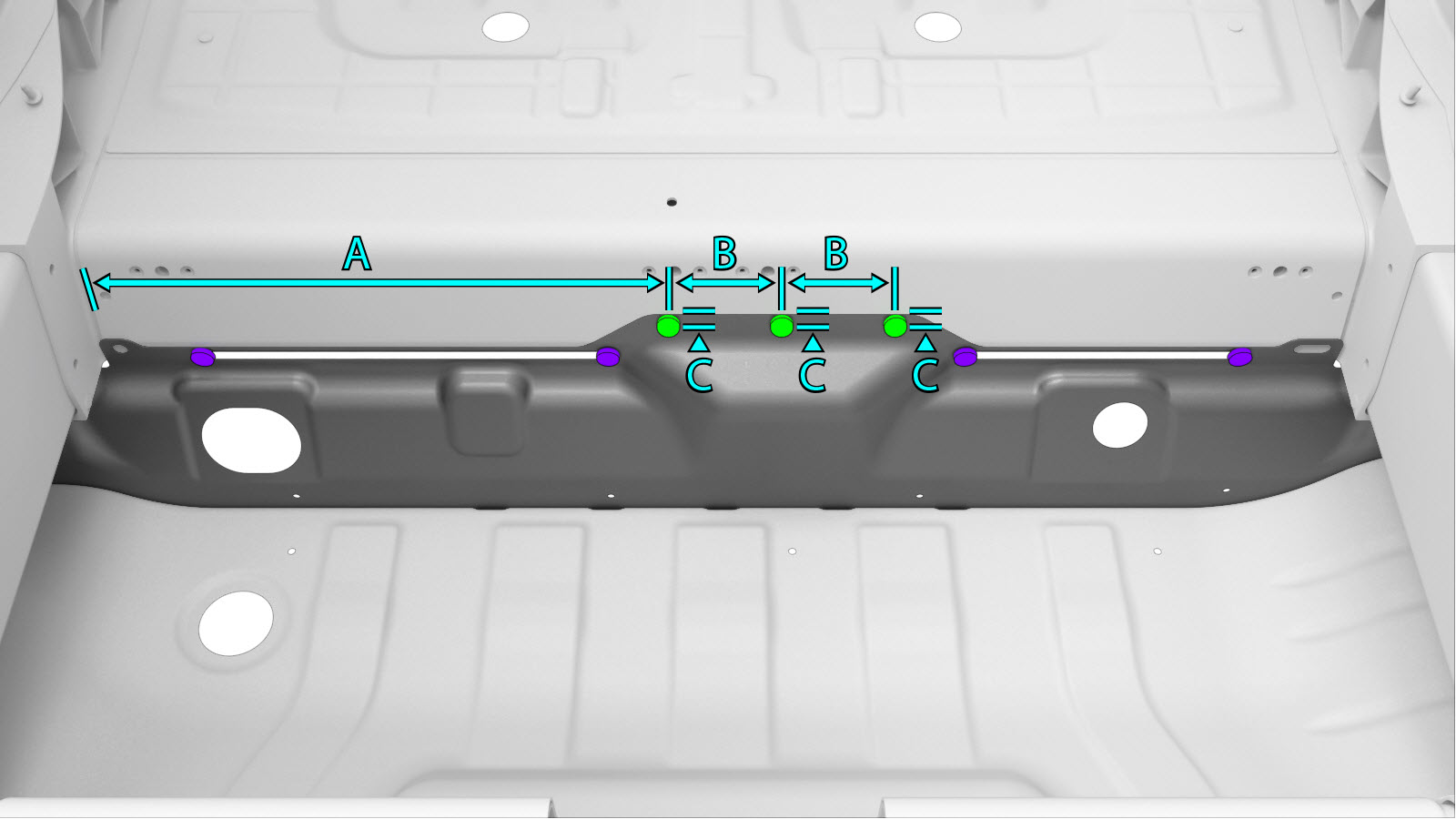

- A = 457 mm
- B = 90 mm
- C = 9 mm
ou SPRs, 5x4

Remarque
La matrice de rivet autoperceur Tesla suivante est requise pour installer ce rivet autoperceur : KA 075 2113.

ou SPRs, 5x4.5

Remarque
La matrice de rivet autoperceur Tesla suivante est requise pour installer ce rivet autoperceur : KA 075 2113.
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Effectuez toutes les opérations après réparation nécessaires.
