Montant B (complet)

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes
1	ASY B PLR COMPLETE (Montant B complet)
3	Rivet de structure, 6,5 mm moyen
2	Rivet fluotourné S28
6	Rivet fluotourné S48
1	Boulon, tête hexagonale , GOUJON À DEUX EMBOUTS, HF, M8X25+M8X15	Numéro de pièce Tesla 1060709-00-B.
3	Boulon, tête hexagonale SCR, M8 – 1,25 X 20, HF, MAT PNT, STL, ZNC, PATCH	Numéro de pièce Tesla 1007580-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez le ou la Renfort du montant B.
Retirez la partie nécessaire de Côté extérieur de la carrosserie pour exposer le composant sous-jacent à remplacer.
Retirez le composant d’origine.
ou Rivets auto-perceurs d’usine
ou Boulons, tête hexagonale
Meulez la mousse sur le nouveau montant B de rechange jusqu’à atteindre les bords du bloc de renforcement en nylon.

Avertissement
Retirez la mousse structurelle dans un endroit bien aéré. Portez un équipement de protection personnelle adéquat.
Préparation en vue de l’installation.

ou Rivets de structure, 6,5 mm moyen

ou Rivets fluotournés, S28

ou Rivets fluotournés, S48

ou Boulons, tête hexagonale
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).

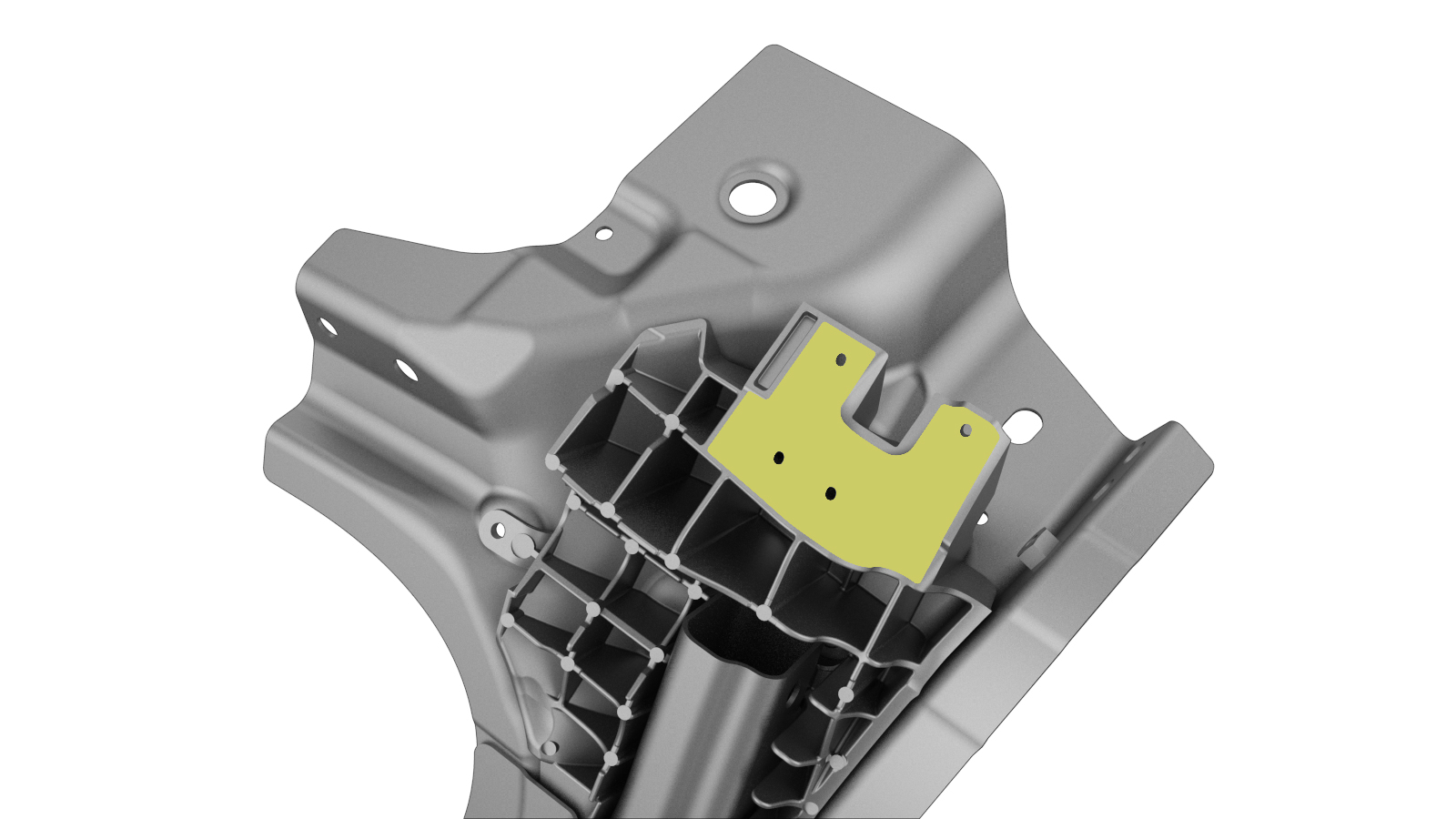

Appliquez une couche d’adhésif structurel sur la mousse structurée dans le bloc de renforcement en nylon du gousset du montant B (su Appliquez aussi une couche d’apprêt pour adhésif structurel sur la face inférieure du collecteur avant supérieur à la zone surlignée en jaune.
Installez le (ou la) Renfort du montant B.
Installez le ou les nouveaux composants.
Serrez les boulons à un couple de 25 Nm.
Installez la partie de Côté extérieur de la carrosserie qui a été retirée pour exposer le composant à remplacer.
Effectuez toutes les opérations après réparation nécessaires.
