Ensemble complet de custode

Code de correction : 10101913502 10101913602 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes
1	MX, ENSEMBLE COMPLET DE CUSTODE ARRIÈRE (ensemble complet de custode)

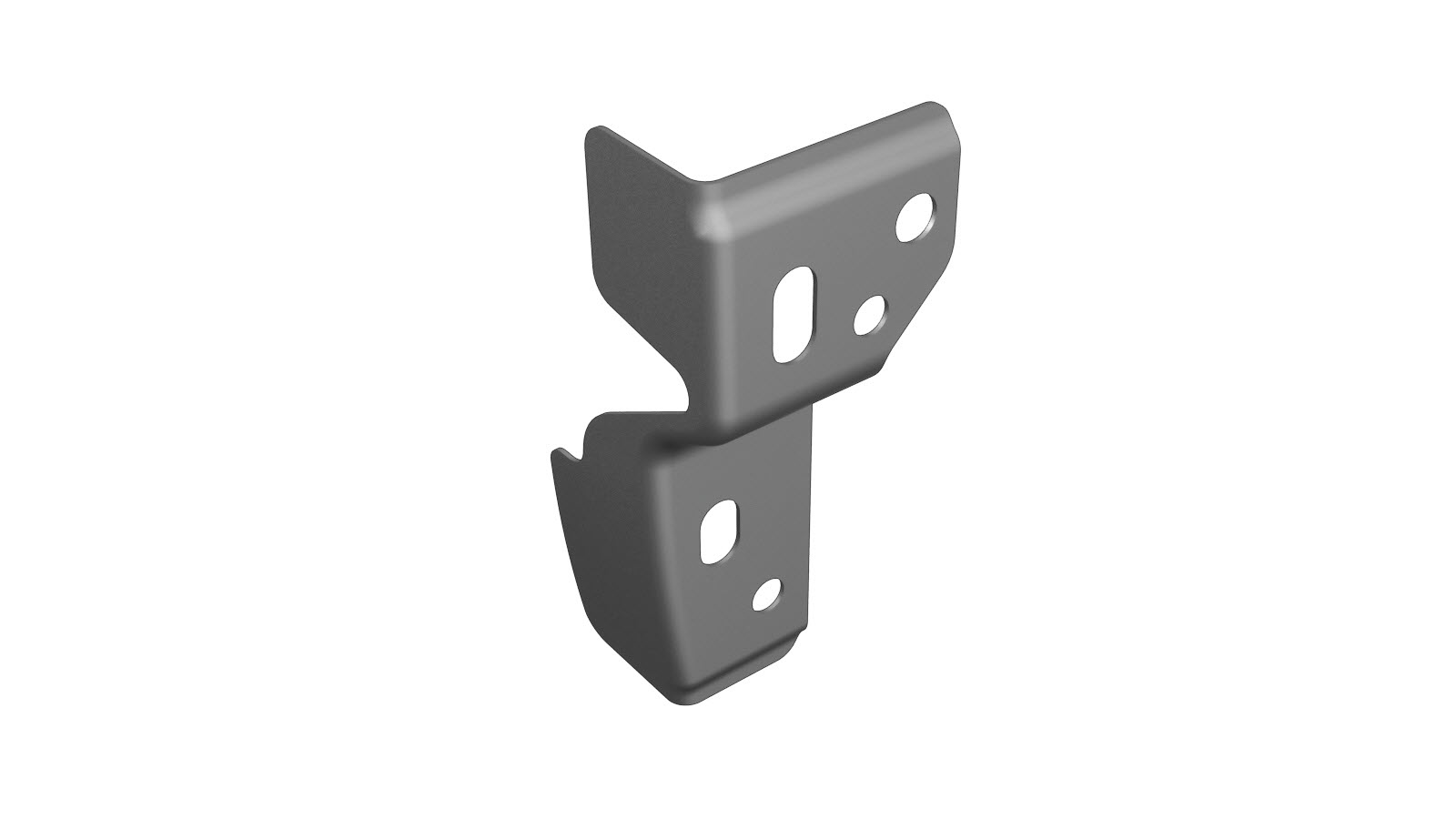

1	ENSEMBLE - BRIDE DE PLAGE ARR. (Bride de plage – Gauche)	Remarque Uniquement pour les véhicules construits jusqu’au 17 octobre 2016.
1	ENSEMBLE - BRIDE DE PLAGE ARR. DROITE (Bride de plage – Droite)	Remarque Uniquement pour les véhicules construits jusqu’au 17 octobre 2016.
2	Rivets de structure haute résistance, 6,5 mm
27 (composant de gauche) ou 26 (composant de droite)	Rivets de structure à tête ampoulée de 6,5 mm
1	Rivet à tête fraisée, 4,8 mm long
2	Rivet à tête fraisée, 4,8 mm court
8	Rivet fluotourné S18
3	Rivet fluotourné S28
6	Rivet fluotourné S38
4	Boulon, tête hexagonale , M8-1,25x27	Numéro de pièce Tesla 1621820-00-A.
7	Boulon, tête hexagonale , PF, M8X16, STL[98] ZNNI NOIR	Numéro de pièce Tesla 1008833-01-A.
7	Écrou , HF M8X1.25 10-ZNAL-BLANC	Numéro de pièce Tesla 2007088.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez Renfort extérieur du nœud arrière.
Retirez le composant d’origine.
ou Points de soudure d’usine
ou Percer à travers les points de soudure d’usine
Remarque
Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

ou Boulons, tête hexagonale
Véhicules construits jusqu’au 17 octobre 2016 seulement : Adaptez le/la Bride de plage (gauche) et le/la Bride de plage (droite).

Remarque
Installez les brides de plage arrière de remplacement à 16 mm plus vers l’intérieur que l’emplacement du composant d’origine.
Préparation en vue de l’installation.
Remarque
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

ou Rivets de structure haute résistance, 6,5 mm
ou Rivets de structure à tête ampoulée, 6,5 mm
- A = 51 mm.
- B = 15 mm
ou Rivets à tête fraisée, 4,8 mm court

ou Rivets à tête fraisée, 4,8 mm long

ou Rivets fluotournés, S18

ou Rivets fluotournés, S28

ou Rivets fluotournés, S38

ou Boulons, tête hexagonale

Écrou
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.

Serrez les écrous et les boulons au couple de 25 Nm.
Installez le (ou la) Renfort extérieur du nœud arrière.
Installez la fixation comme indiqué.
ou Boulons, tête hexagonale
- C = 20 mm
- D = 25 mm.
Écrou (non montré)

Serrez cet écrou et ce boulon à 25 Nm.
Remplissez l'espace entre le panneau extérieur de custode et le panneau inférieur extérieur de custode (représenté en rouge) avec de l'uréthane.
Une fois l'uréthane séché, utilisez du scellant pour joints pour remplir complètement le joint.
Effectuez toutes les opérations après réparation nécessaires.
