Rear Panel Assembly

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes

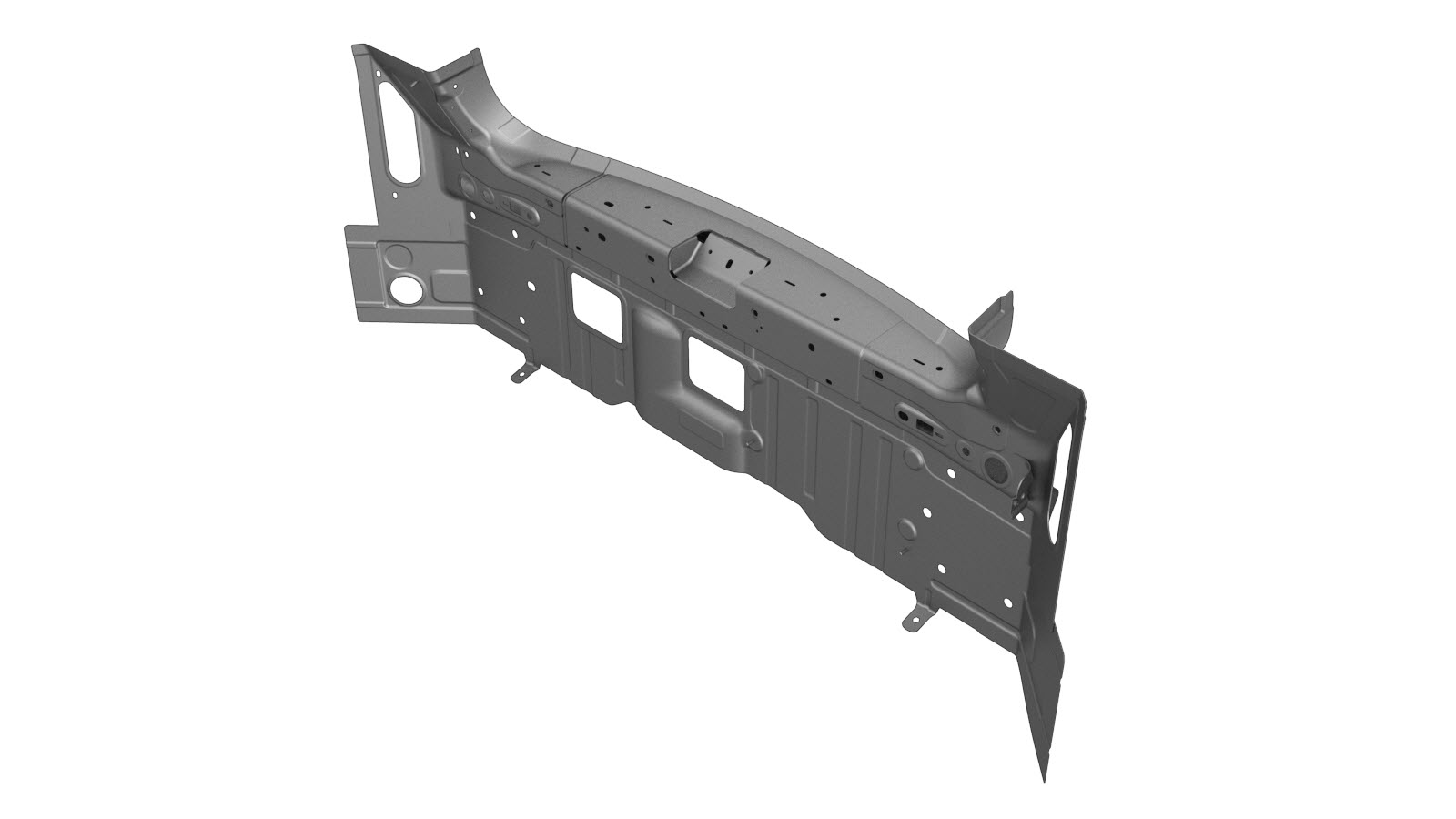

1	REAR BODY PANEL ASSEMBLY (Rear Panel Assembly)
41	Rivets de structure à tête ampoulée de 6,5 mm
2	Rivet fluotourné S18
2	Rivet fluotourné S28
2	Rivet fluotourné S38
8	Boulon, tête hexagonale M10x1.5x30	Tesla part number 1044009-00-A.
8	Écrou M10x1.5	Tesla part number 1047337-00-A.
8	Washer	Tesla part number 1079620-00-B.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez le composant d’origine.

ou Points de soudure d’usine

ou Percer à travers les points de soudure d’usine
Note
Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

ou Boulons, tête hexagonale

Écrou

ou Rivets auto-perceurs d’usine
Préparation en vue de l’installation.

Note
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

ou Rivets de structure à tête ampoulée, 6,5 mm

ou Rivets fluotournés, S18

ou Rivets fluotournés, S28

ou Rivets fluotournés, S38

ou Boulons, tête hexagonale

Écrou
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Torque the nuts to 50 Nm.
Effectuez toutes les opérations après réparation nécessaires.
