Ensemble de la colonne centrale

Code de correction : 10102701902 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes
1	CENTER SPINE ASSY- (Pour les véhicules construits avant le 29 novembre 2017) CENTER SPINE ASSY- (Pour les véhicules construits le 29 novembre 2017 ou après)
4	Rivet fluotourné S18	Numéro de pièce Tesla 1069329-00-A.
6	Rivet fluotourné S48	Numéro de pièce Tesla 1069332-00-A.
2	Rustines de butyle	Numéro de pièce Tesla 1045194-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez le (ou la) Collecteur supérieur du montant B.
Retirez le (ou la) Partie supérieure du collecteur arrière.

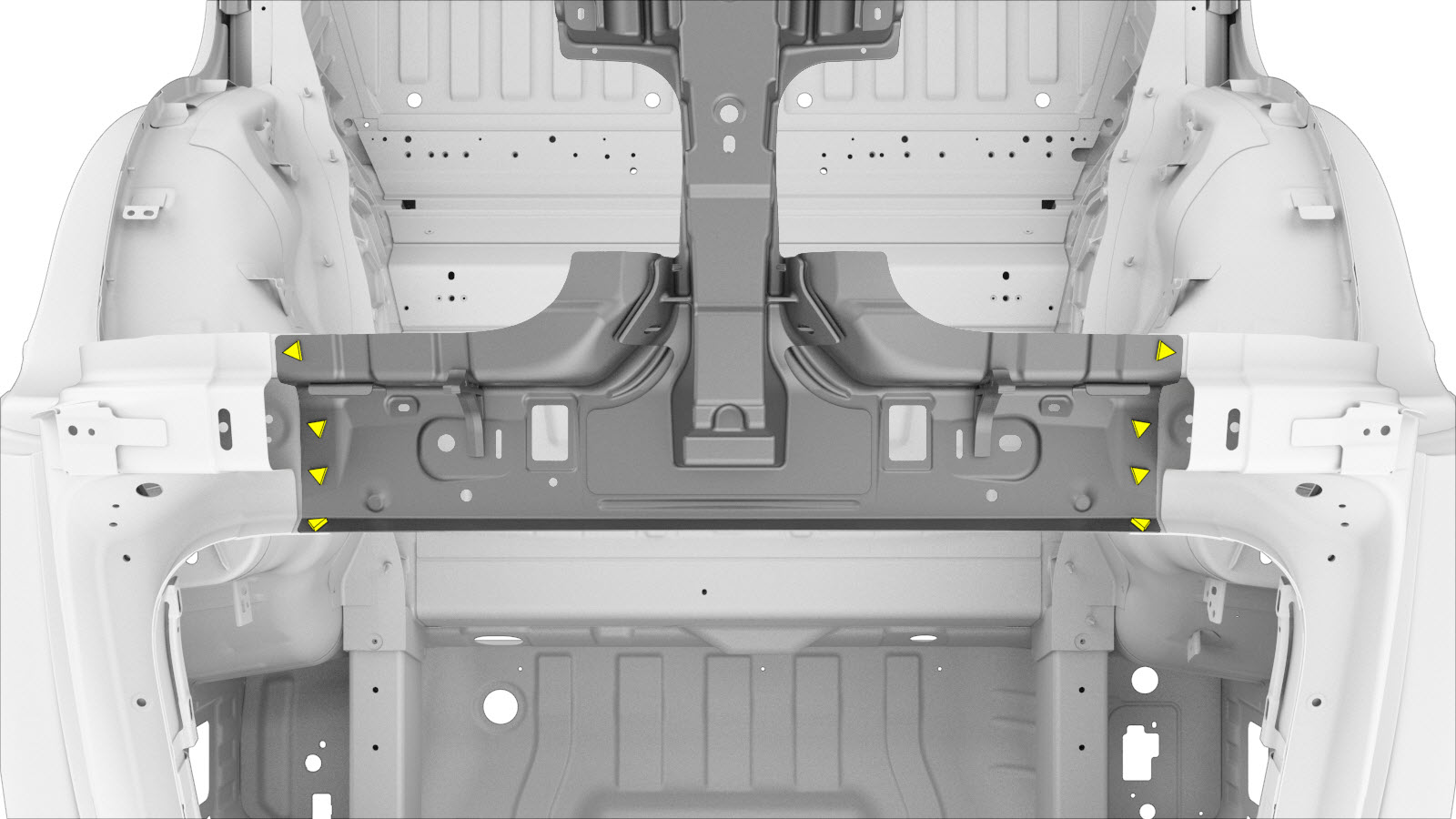

Retirez le composant d’origine.

ou Points de soudure d’usine

ou Rivets auto-perceurs d’usine
Préparation en vue de l’installation.

ou Rivets fluotournés, S18

ou Rivets fluotournés, S48
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.

Remarque
Si le véhicule a des trous supplémentaires pour l’applique de toit mise à niveau : Afin de prévenir les infiltrations d’eau, installez une bande de butylcaoutchouc par-dessus le trou d’attache de la nouvelle colonne centrale.
Installez le (ou la) Collecteur supérieur du montant B.
Installez le (ou la) Partie supérieure du collecteur arrière.
Effectuez toutes les opérations après réparation nécessaires.
