Renfort de la tour d’amortisseur arrière

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	Renfort de la tour d'amortisseur arrière (Renfort de la tour d'amortisseur arrière)
13	Rivet de structure, 6,5 mm moyen
5	Boulon, tête hexagonale	Numéro de pièce Tesla 1007580-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

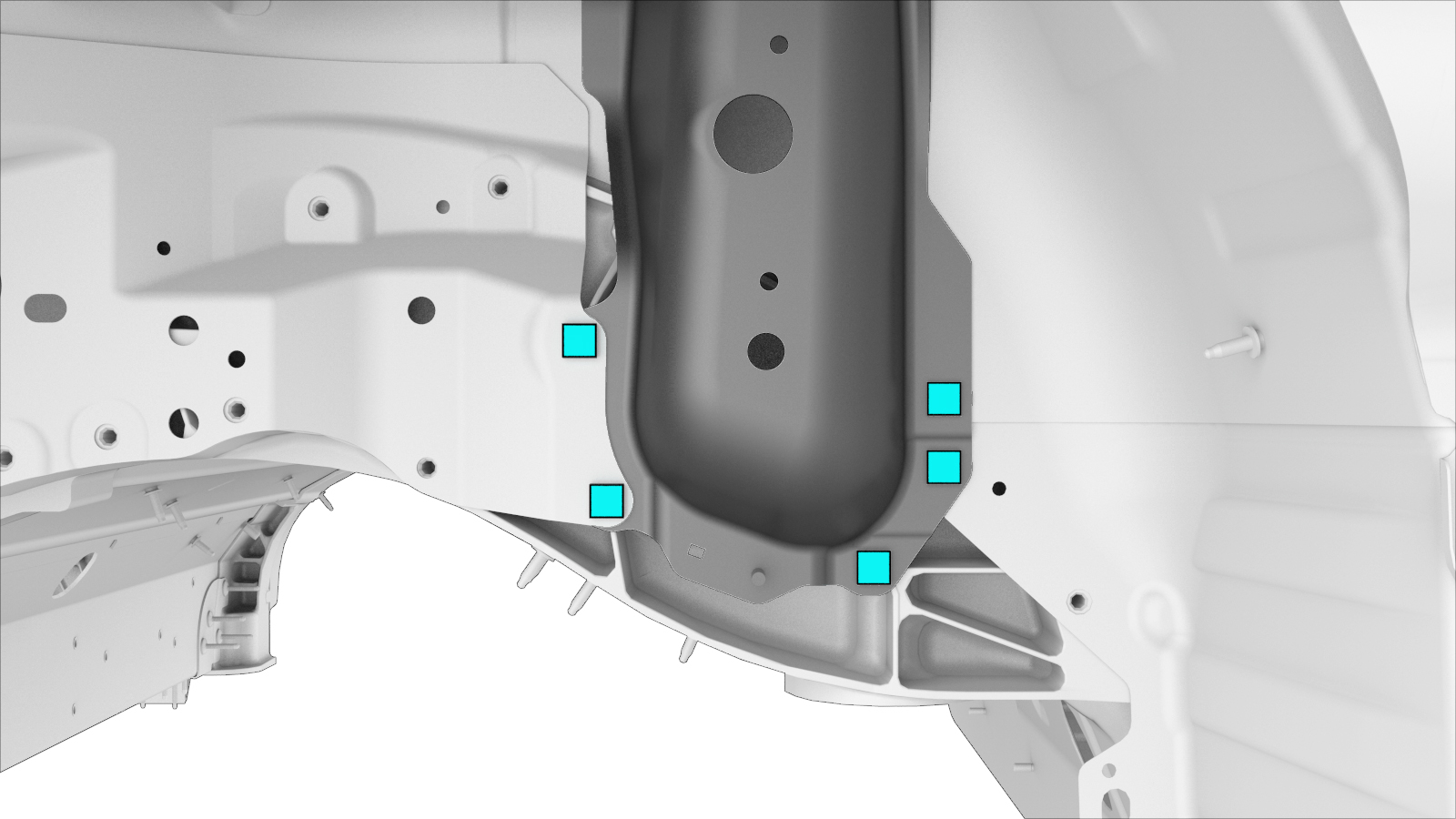

Retirez le composant d’origine.
ou Points de soudure d’usine
ou Boulons, tête hexagonale
Préparation en vue de l’installation.
ou Rivets de structure, 6,5 mm moyen
- A = 13 mm.
- B = 11 mm.
- C = 8 mm.
- D = 7 mm
ou Boulons, tête hexagonale
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Serrez les boulons au couple de 30 Nm.
Effectuez toutes les opérations après réparation nécessaires.
