Tablier supérieur

Code de correction : 10101020002 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Liste des pièces

Quantité Description Image/notes
1 MDLX, ENSEMBLE, ENTRETIEN DU DESSUS DE TABLIER (Dessus de tablier)
16 Rivet de structure, 6,5 mm court
33 Rivet fluotourné S18
4 Rivet fluotourné S38

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez le composant d’origine.
    ou Points de soudure d’usine
    ou Percer à travers les points de soudure d’usine
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.
    ou Boulons, tête hexagonale
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne jetez pas les boulons.
  2. Coupez 2 mm à 3 mm de chaque côté de la pièce de rechange du dessus de tablier comme indiqué ci-dessous pour fabriquer le nouveau composant.

    Ligne de coupe

  3. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

    ou Rivets de structure, 6,5 mm court

    ou Rivets fluotournés, S18

    ou Rivets fluotournés, S38

    ou Boulons, tête hexagonale
    Informational PurposesAn informational icon, calling your attention
    Remarque

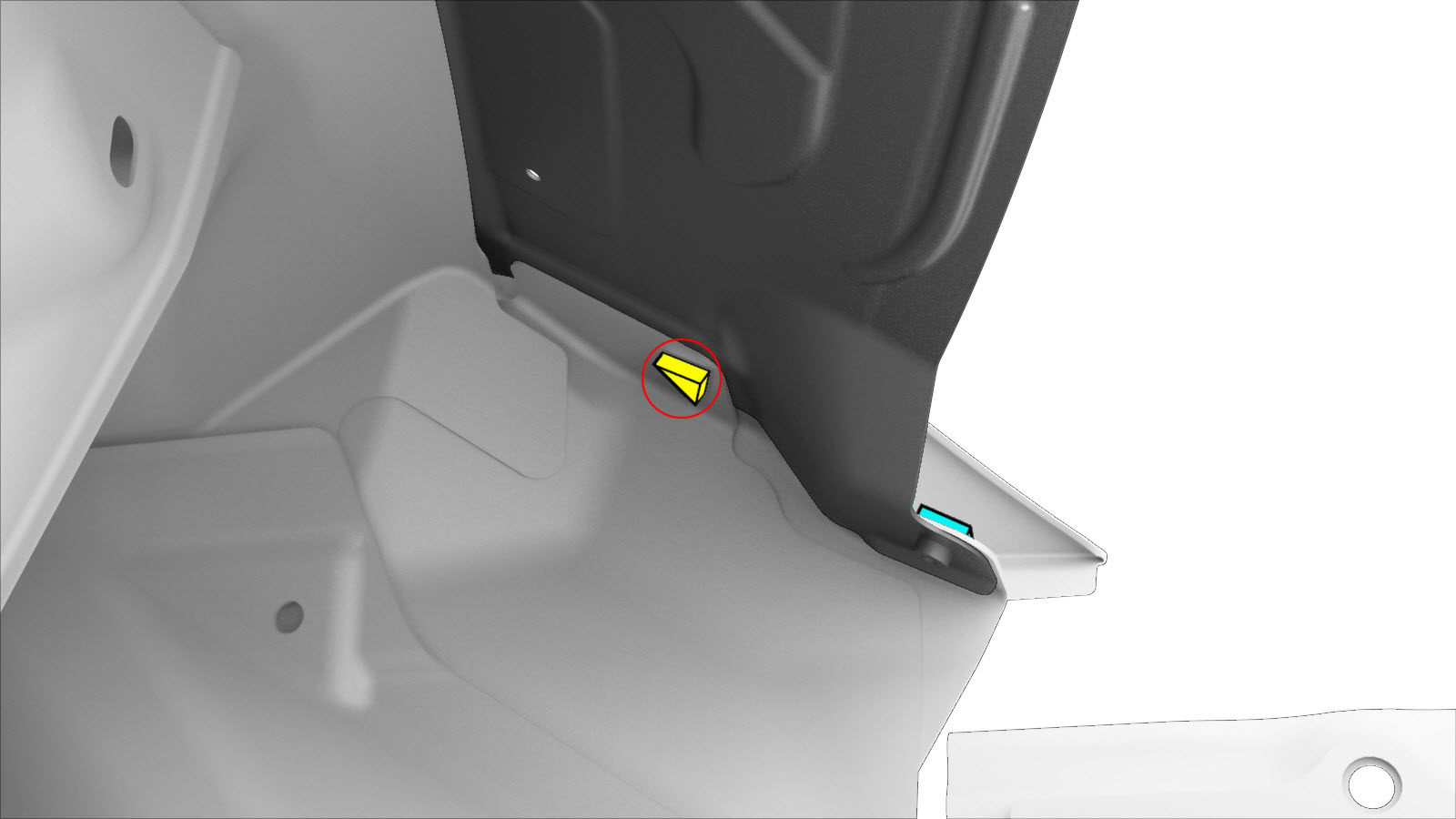

    Aux emplacements encerclés en rouge, installez temporairement les boulons M8 qui ont été retirés lors du retrait du tableau de bord. Ces boulons M8 fixent le nouveau composant jusqu'à ce que l'adhésif structurel durcisse, puis sont retirés lors de l'installation du tableau de bord.
  4. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  5. Installez le ou les nouveaux composants.
    Serrez les boulons au couple spécifié comme suit :
    • Boulons M6 : 10 Nm.
    • Boulons M8 : 27 Nm.
  6. Effectuez toutes les opérations après réparation nécessaires.
