Support du moteur avant droit des véhicules construits après le 22 avril 2019
Code de correction :
10101021602
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|

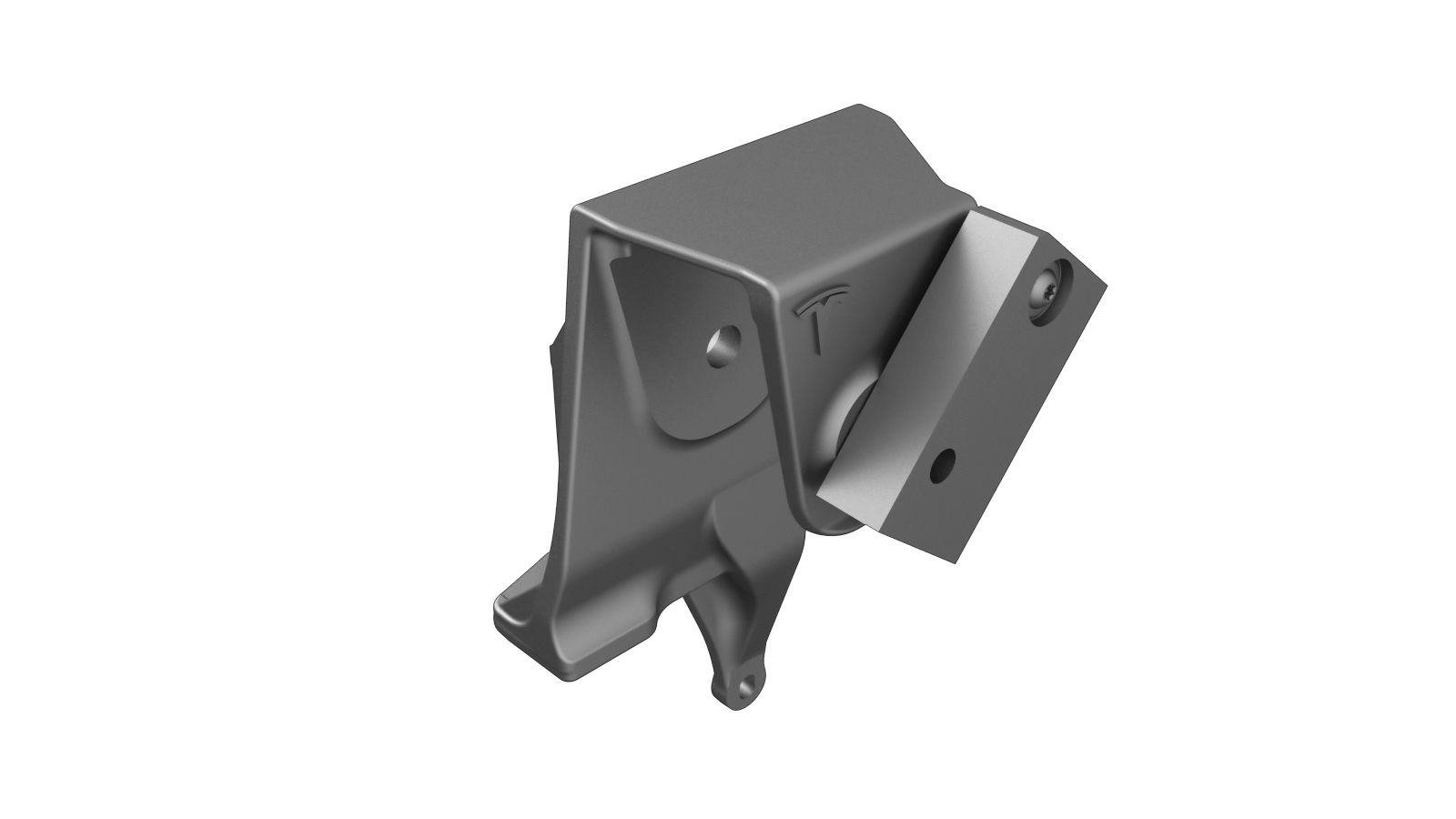

| 1 | SUPPORT DU MOTEUR AVANT DROIT (Support du moteur avant droit) | |
| 3 | Boulon, tête hexagonale , BOULON HF M8x30 PC109 MAT. ADHÉSIF | Numéro de pièce Tesla 1008722-00-A. |
| 4 | SCR,M5-0,8X16,R RONDELLE,MPT,STL 8,8,ZN,PLAQUE | Numéro de pièce Tesla 1004379-00-B.. |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez le composant d’origine.
ou Boulons, tête hexagonale
ou vis, M5-0,8X16MM
-
Préparation en vue de l’installation.
ou vis, M5-0,8X16MM
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
-
Installez le ou les nouveaux composants.
Serrez les fixations comme suit :
- Vis, M5-0,8X16MM : Numéro de pièce Tesla 1004379-00-B : 6 Nm.
- Boulons, BOULONS HF M8x30 PC109 MAT. ADHÉSIF : Numéro de pièce Tesla 1008722-00-A : 30 Nm.
- Effectuez toutes les opérations après réparation nécessaires.
