Custode intérieure - section (gauche) – Véhicules construits pour la Chine après le 3 octobre 2017

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	ENSEMBLE MAX - CUSTODE INTÉRIEUR GAUCHE CHINE (Custode intérieure - gauche - Véhicules construits pour la Chine après le 3 octobre 2017)
19	Rivets de structure à tête ampoulée de 6,5 mm

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez le ou la Custode extérieure – Véhicules construits pour la Chine.
Retirez la partie nécessaire du Passage de roue arrière.

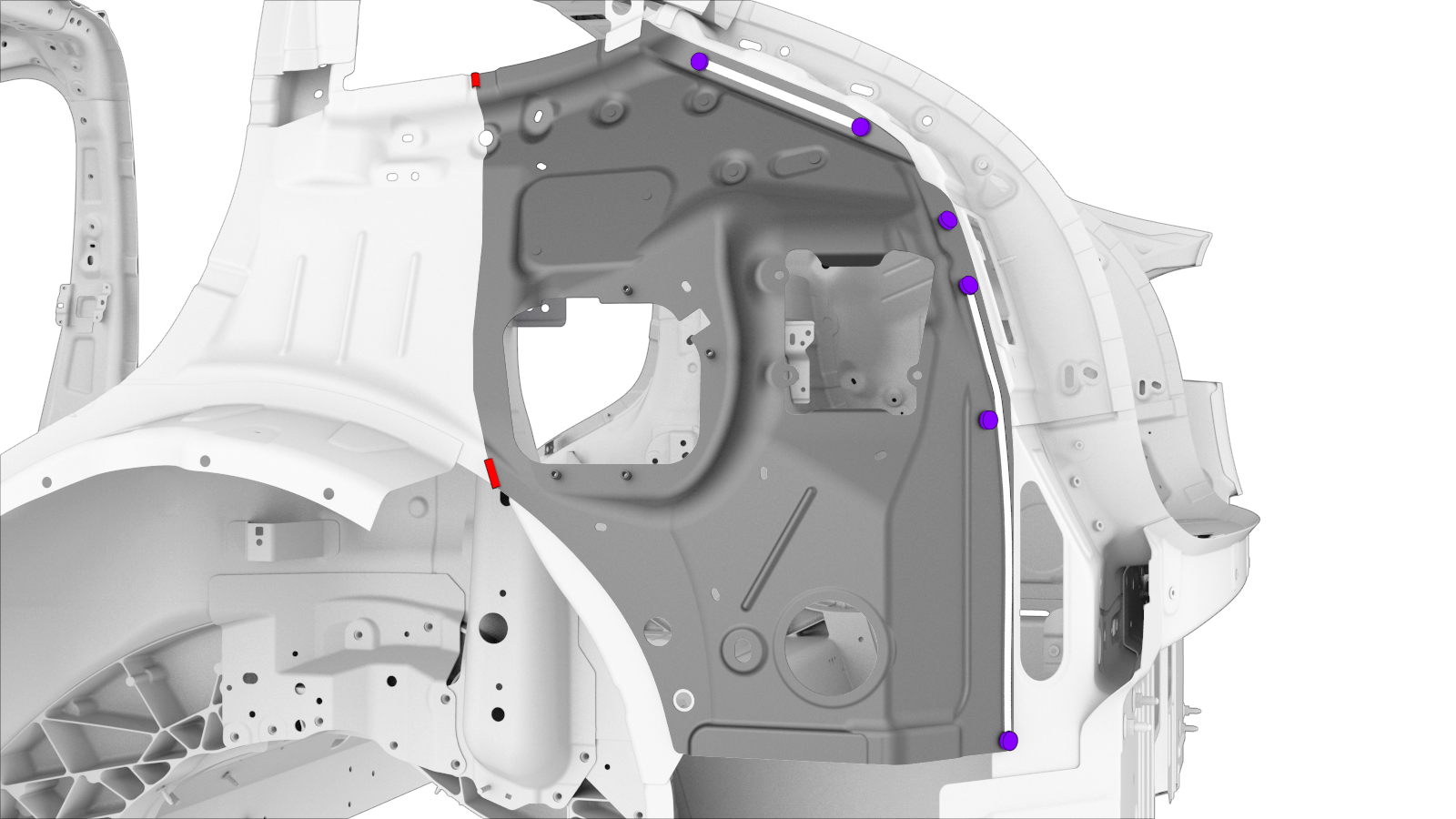

Retirez le composant d’origine.
ou Points de soudure d’usine
- A = 5 mm.
- B = 30 mm.
- C = 15 mm.
Remarque
Ne retirez pas les soudures par points utilisées pour la mesure. Au lieu de cela, coupez 15 mm à l'arrière des points de soudure indiqués.
Ligne de coupe

Ligne/point de référence
Fabriquez le nouveau composant en coupant la nouvelle pièce de la custode intérieure.
Remarque
En utilisant la partie retirée de l'ancien composant comme gabarit, coupez la pièce de rechange 30 mm plus grande que la partie retirée de l'ancien composant. Les 30 mm supplémentaires créeront un joint de recouvrement avec le composant encore sur le véhicule.

Ligne de coupe

Ligne/point de référence
- B = 30 mm.
Remarque
Dans la zone avant du haut où le nouveau composant sera installé, coupez le nouveau composant au besoin pour obtenir un bon joint bout à bout.
Préparation en vue de l’installation.
ou Rivets de structure à tête ampoulée, 6,5 mm
- A = 5 mm.
- C = 15 mm.
- D = 40 mm
- E = 94 mm.
Soudure MIG
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Effectuez une soudure MIG.
Soudure MIG
Avertissement
Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.

Avertissement
Pour préserver l’intégrité du véhicule en cas d’accident, utilisez exclusivement les fils de soudure approuvés et une soudeuse GMA approuvée pour effectuer des soudures GMA sur des véhicules Tesla. Reportez-vous à Soudeuses GMA (soudage à l'arc sous protection gazeuse) et fil de soudage approuvés pour de l'information sur les soudeurs et fils de soudure MIG approuvés.

ATTENTION
N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.

Remarque
Avant de procéder à une soudure MIG, effectuez une soudure d’essai à l’aide d’un matériau de même épaisseur et de même type pour vous assurer que les réglages de l’équipement de soudure permettent d’obtenir un joint satisfaisant.
Installez la portion nécessaire du Passage de roue arrière.
Installez le (ou la) Custode extérieure – Véhicules construits pour la Chine.
Effectuez toutes les opérations après réparation nécessaires.
