Ensemble du rail supérieur avant

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes

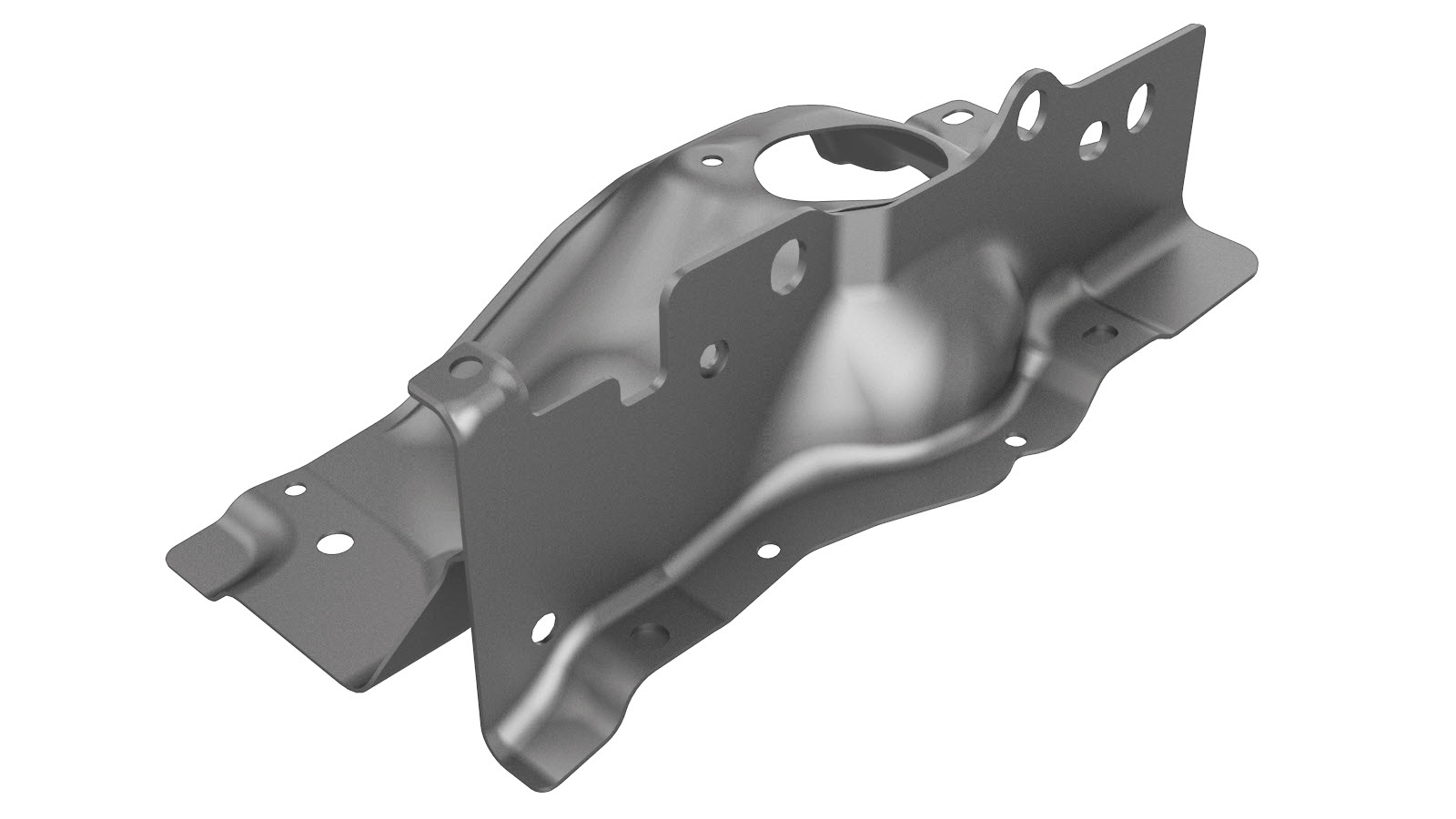

1	ENSEMBLE, RAIL SUPÉRIEUR AVANT (Ensemble du rail supérieur avant)	Remarque La pièce de rechange de l’ensemble du rail supérieur avant peut comprendre un support de renforcement monté sur la face inférieure avant du component. Si la pièce de rechange de l’ensemble du rail supérieur avant n'inclut pas ce support de renforcement, une plaque de renforcement est installée pour soutenir cette zone.
1	Renforcement du rail supérieur avant Entretien de la plaque (plaque de renforcement du rail supérieur avant)
12	Rivets de structure à tête ampoulée de 6,5 mm

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

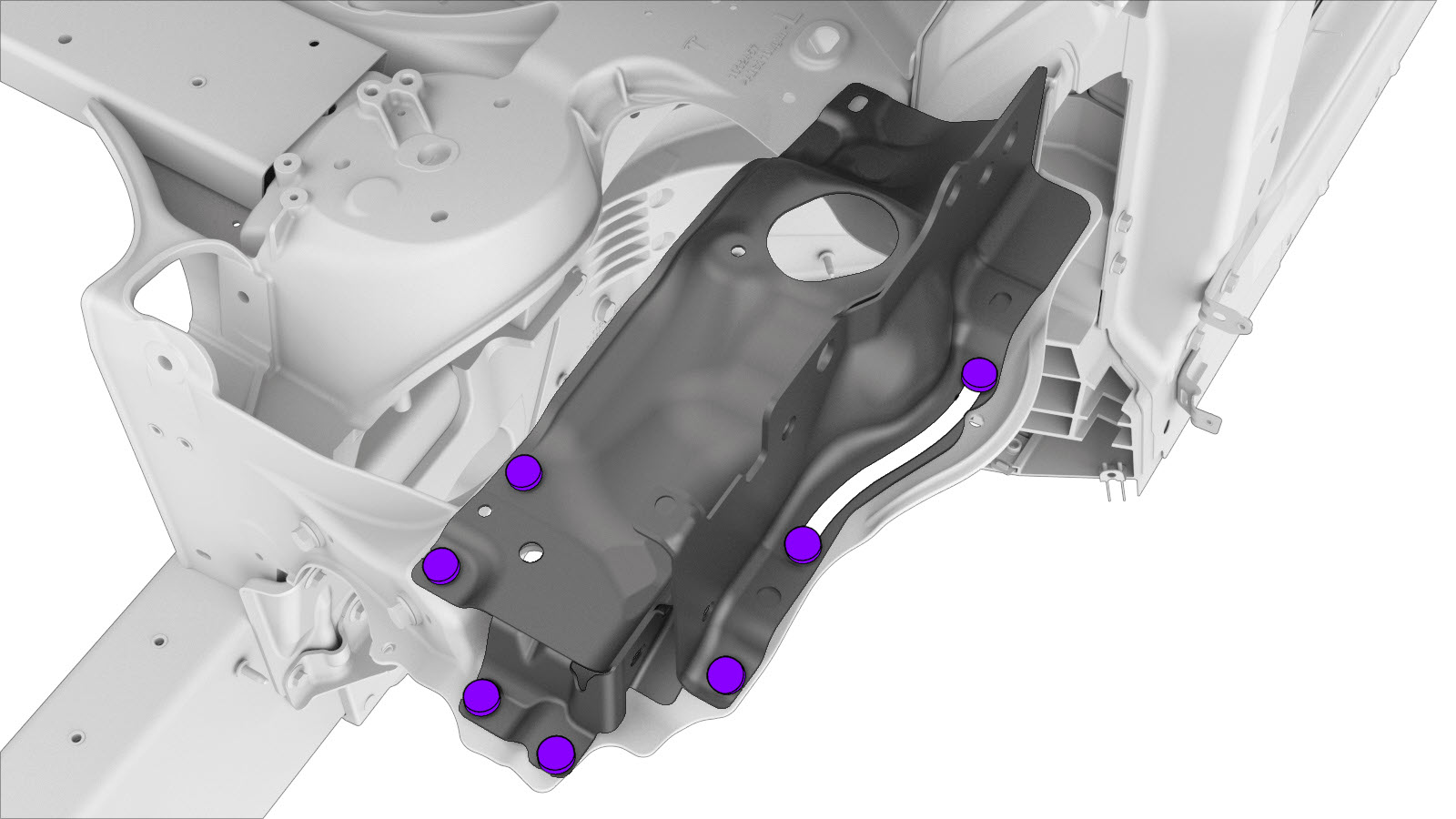

Retirez le composant d’origine.
ou Points de soudure d’usine
Si la pièce de rechange de l’ensemble du rail supérieur avant comprend le support de renforcement : Préparation en vue de l’installation.
ou Rivets de structure à tête ampoulée, 6,5 mm
Remarque
Si la pièce de rechange de l’ensemble du rail supérieur avant comprend le support de renforcement, la plaque de renforcement n'est pas installée et peut-être jetée ou retournée.
Si la pièce de rechange de l’ensemble du rail supérieur avant ne comprend pas le support de renforcement : Préparation en vue de l’installation.
ou Rivets de structure à tête ampoulée, 6,5 mm
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Si la pièce de rechange de l’ensemble du rail supérieur avant ne comprend pas le support de renforcement : Préparez l’installation du support de renforcement.
Soudure MIG
Si la pièce de rechange de l’ensemble du rail supérieur avant ne comprend pas le support de renforcement : Effectuez une soudure MIG.

Soudure MIG

Avertissement
Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.

Avertissement
Pour préserver l’intégrité du véhicule en cas d’accident, utilisez exclusivement les fils de soudure approuvés et une soudeuse GMA approuvée pour effectuer des soudures GMA sur des véhicules Tesla. Reportez-vous à Soudeuses GMA (soudage à l'arc sous protection gazeuse) et fil de soudage approuvés pour de l'information sur les soudeurs et fils de soudure MIG approuvés.

ATTENTION
N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.

Remarque
Avant de procéder à une soudure MIG, effectuez une soudure d’essai à l’aide d’un matériau de même épaisseur et de même type pour vous assurer que les réglages de l’équipement de soudure permettent d’obtenir un joint satisfaisant.
Installez le (ou la) Support d’aile.
Effectuez toutes les opérations après réparation nécessaires.
