Custode extérieure inférieure

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	ASY - PNL REAR QTR OTR LWR (Custode extérieure inférieure)
29	Rivets de structure à tête ampoulée de 6,5 mm
1	Rivet fluotourné S08
1	Rivet fluotourné S18

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez le composant d’origine.
ou Points de soudure d’usine
ou Percer à travers les points de soudure d’usine
Remarque
Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.
Préparation en vue de l’installation.

Remarque

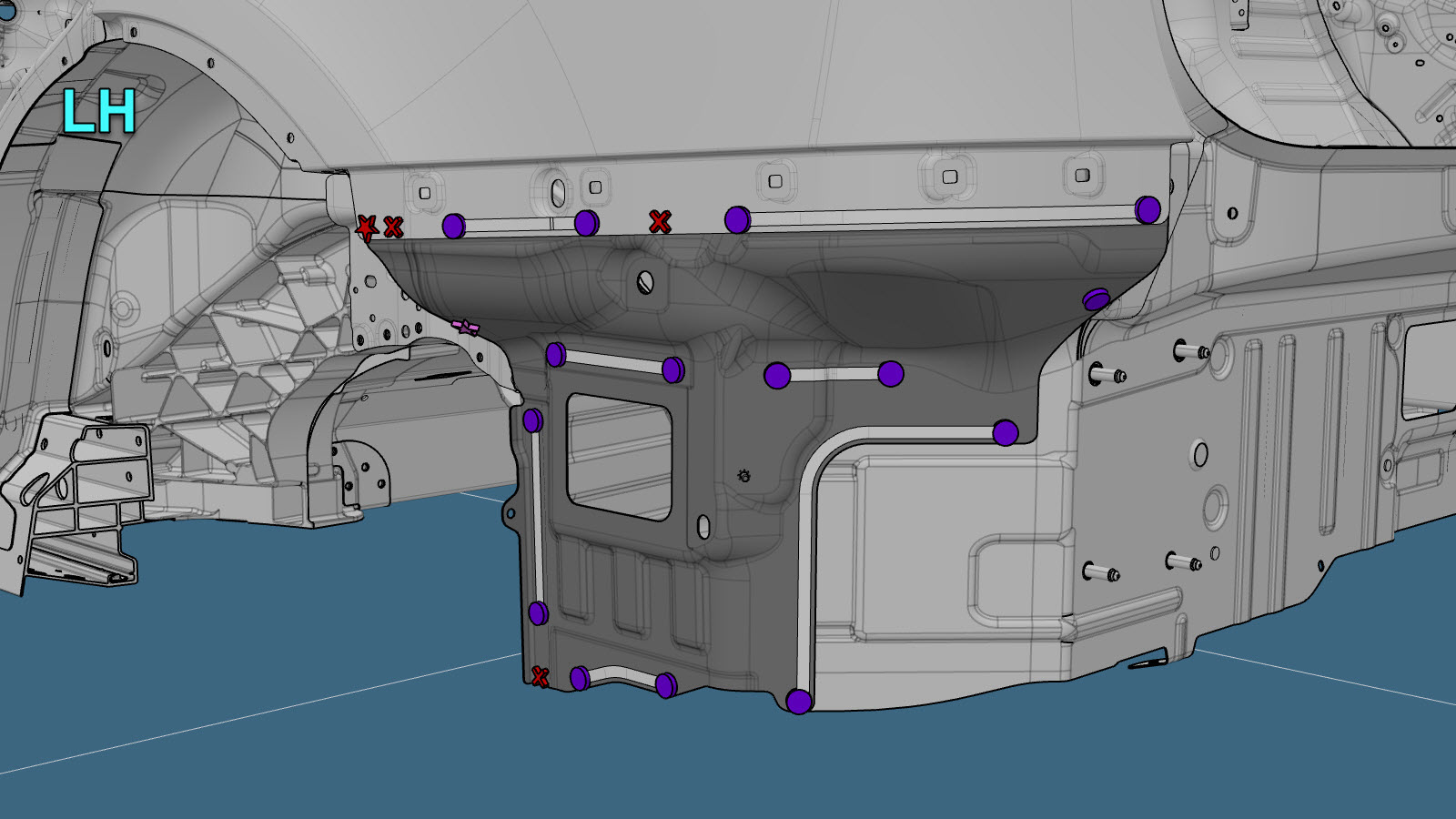

Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

ou Rivets de structure à tête ampoulée, 6,5 mm

ou Rivets fluotournés, S08

ou Rivets fluotournés, S18
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Remplissez l'espace entre le panneau extérieur de custode et le panneau inférieur extérieur de custode (représenté en rouge) avec de l'uréthane.
Une fois l'uréthane séché, utilisez du scellant pour joints pour remplir complètement le joint.
Effectuez toutes les opérations après réparation nécessaires.
