Renseignements sur les rivets standard
Type de pièce de fixation	Symbole d’attache	Symbole de chemin d’attache	Nom de pièce	Numéro de pièce
Rivet, 4,8 mm			RIVET, 4,8 mm, 1,6 - 6,9 mm	1028719-00-A
Rivet structurel, 6,5 mm court			RIVET, 6,5 mm, 2,0 - 9,5 mm	1028408-00-A
Rivet structurel, 6,5 mm moyen			RIVET POUR CHARPENTE MÉTALLIQUE STANDARD 6,5 ACIER ZINC 3-13,5	1062559-00-A
Rivet structurel, 6,5 mm long			RIVET 6,5 mm, 2,0 – 15,9 mm	1028409-00-A
Rivet structurel, 6,5 mm (haute résistance)			RIVET HAUTE RÉSISTANCE 6,5 mm, de 2,6 mm à 9,5 mm	1454538-00-A
Rivet aveugle, 4,8 mm (aluminium, tête bombée)			RIVET AVEUGLE 5/32,0,126-0,187,ALU/ACIER, TÊTE BOMBÉE	1003668-00-C

Pour poser les rivets pour charpente métallique de 8 mm (15/16 po), utilisez l'un des outils mentionnés dans la section Outils d'installation de pièces de fixation homologués de ce document, ainsi que les accessoires précisés plus bas.

Les rivets à tête fraisée sont utilisés dans les cas où la tête de rivet doit rester de niveau avec le panneau de carrosserie.

Renseignements sur les rivets à tête fraisée
Type de pièce de fixation	Symbole d’attache	Symbole de chemin d’attache	Nom de pièce	Numéro de pièce
Rivet à tête fraisée, 4,8 mm court			PETIT RIVET À TÊTE FRAISÉE, 4,8 ALU/ACIER 2,0-3,1 mm	1069308-00-A ou 2046255-00-A
Rivet structurel à tête fraisée, 4,8 mm long			TROUSSE DE RIVETS POUR CHARPENTE MÉTALLIQUE À TÊTE FRAISÉE, 4,8 mm (3/16 po), CORPS EN ALUMINIUM/TIGE EN ACIER, ÉPAISSEUR DE RIVETAGE de 3,18 à 8,41 mm	1069326-00-A
Rivets de structure à tête fraisée, 6,5 mm			TROUSSE DE RIVETS POUR CHARPENTE MÉTALLIQUE À TÊTE FRAISÉE, 6,5 mm (1/4 po), CORPS EN ALUMINIUM/TIGE EN ACIER, ÉPAISSEUR DE RIVETAGE de 4,06 à 12,07 mm	1069327-00-A

Utilisez la trousse Microstop Countersink (numéro de pièce Tesla 1133101-00-A) pour fraiser les trous avant d'installer les rivets à tête fraisée. Réglez la profondeur de l'outil pour que la tête du rivet soit de niveau avec le panneau. Pour obtenir plus d’informations, consultez Trousse de fraises Microstop.

Les rivets pour charpente métallique à tête ampoulée sont utilisés lorsque le dégagement avec le panneau de garniture pose un problème ou lors du remplacement d'un rivet court, parce que la partie arrière du rivet ampoule est plus petite que celle d'un rivet pour charpente métallique normal. Les rivets pour charpente métallique à tête ampoulée peuvent généralement être utilisés sur les panneaux en tôles minces dont l'épaisseur totale est de 4,5 mm ou moins.

Renseignements sur les rivets pour charpente métallique à tête ampoulée
Type de pièce de fixation	Symbole d’attache	Symbole de chemin d’attache	Nom de pièce	Numéro de pièce
Rivets de structure à tête ampoulée de 6,5 mm			RIVETS POUR CHARPENTE MÉTALLIQUE À TÊTE BOMBÉE 6,5 ACIER ZINC 2-4,5	1063943-00-A

Les rivets à bride structurels sont utilisés lorsque le trou dans la pièce est trop grand pour une tête de rivet classique.

Renseignements sur les rivets à bride structurels
Type de pièce de fixation	Symbole d’attache	Symbole de chemin d’attache	Nom de pièce	Numéro de pièce
Rivet à bride structurels 6,5 mm			GROS RIVETS À BRIDE 6,5 ACIER ZINC 2-15,9	1062558-00-A
Rivet structurel à bride, 6,5 mm (haute résistance)			RIVETS POUR CHARPENTE MÉTALLIQUE 1/4x0,1-0,375 ACIER ZINC	1116094-00-A

Les rivets autoperforants sont conçus pour être utilisés dans les applications où le nombre total de panneaux est de 3 ou moins. Autant que possible, installez les rivets autoperforants de sorte qu'ils passent par le panneau le plus mince d'abord.

Renseignements sur les rivets autoperforants
Type de pièce de fixation	Symbole d’attache	Symbole de chemin d’attache	Nom de pièce	Numéro de pièce
Rivet autoperf., 5x4			SPR Rivet C 5x4 H4 SKR	1026936-00-A
Rivet autoperforant, 5x4.5			Rivet autoperf. C 5x4.5 H4 SKR	1026938-00-A
Rivet autoperforant., 5x5			SPR Rivet C 5x5 H4 SKR	1026939-00-A
Rivet autoperf., 5x6 H4			SPR Rivet C 5x6 H4 SKR	1026940-00-A
Rivet autoperf., 5x6 H2			SPR Rivet C 5x6 H2 SKR	1026941-00-A
Rivet autoperforant., 5x6.5			SPR Rivet C 5x6.5 H4 SKR	1026942-00-A
Rivet autoperforant., 5x7			SPR Rivet C 5x7 H4 SKR	1026943-00-A
Rivet autoperf., 5x8 SKR			SPR Rivet K 5x8 H4 SKR	1026944-00-A
Rivet autoperf., 5x8 SK			SPR Rivet P 5x8 H4 SK	1026945-00-A
Rivet autoperforant., 5x9			SPR Rivet K 5x9 H4 SKR	1028629-00-A

Pour poser les rivets pour charpente métallique, utilisez l'un des outils mentionnés dans la section Outils d'installation de pièces de fixation homologués de ce document, ainsi que la matrice appropriée. Pour l’outil ProSpot, utilisez le tableau ci-dessous pour déterminer la matrice sur la base de la matrice Böllhoff indiquée dans le manuel de procédure de réparation de la carrosserie.

Pour les zones susceptibles de réparations à répétition, sous forme de flux rivets peuvent être utilisés à la place des rivets autoperforants afin qu'il ne soit pas nécessaire de créer d'autres trous dans les panneaux de carrosserie. Pour obtenir plus d’informations, consultez Utilisation des rivets fluotournés.

Renseignements sur les rivets fluotournés
Type de pièce de fixation	Symbole d’attache	Symbole de chemin d’attache	Nom de pièce	Numéro de pièce
Rivet fluotourné, S08			Rivet fluotourné, S08-8 mm standard acier 1,3 – 2,5	1069328-00-A
Rivet fluotourné, S18			Rivet fluotourné, S08-8 mm standard acier 2,3 – 3,5	1069329-00-A
Rivet fluotourné, S28			Rivet fluotourné, S28-8 mm standard acier 3,35 – 4,10	1069330-00-A
Rivet fluotourné, S38			Rivet fluotourné, S38-8 mm standard acier 4,0 – 5,15	1069331-00-A
Rivet fluotourné, S48			Rivet fluotourné, S48-8 mm standard acier 5,0 – 6,0	1069332-00-A
Rivet fluotourné, S58			Rivet fluotourné, S58-8 mm standard acier 6,0 – 7,2	1069333-00-A
Rivet fluotourné, S68			Rivet fluotourné, S68-8 mm standard acier 7,1 – 8,3	1069334-00-A

Pour installer les rivets fluotournés, utilisez l’un des outils mentionnés dans la section Outils d'installation de pièces de fixation homologués de ce document, ainsi que la matrice appropriée et la pression d’installation précisées ci-dessous.

Les pièces de fixation BOM (aveugles, surdimensionnées et à verrouillage mécanique) sont offertes en diamètre de 5/16 mm et les rivets pour charpente métallique ont un diamètre de 8 mm.

Renseignements sur la nomenclature et les rivets pour charpente métallique de 8 mm
Type de pièce de fixation	Symbole d’attache	Chemin d'attache	Nom de pièce	Numéro de pièce
BOM, 5/16 po		S.O.	BOM, 5/16 ACIER ZINC ÉPAISSEUR DE RIVETAGE 7,95 – 11,1	1062555-00-A
Rivets structuraux de 8 mm			RIVET AVEUGLE 5/16X4,0-7,0 ÉPAISSEUR DE RIVETAGE, ACIER ZINC	1058710-00-A

Pour installer les pièces de fixation BOM, utilisez l’un des outils indiqués dans la section Outils d'installation de pièces de fixation homologués de ce document, ainsi que l’accessoire approprié précisé ci-dessous.

Les rivets des fixation NeoBolt et des boulons AV sont offerts avec un diamètre de 3/4 ou de 5/8 po.

Renseignements sur NeoBolt
Type de pièce de fixation	Symbole d’attache	Nom de pièce	Numéro de pièce	Épaisseur de rivetage
NeoBolt		NeoBolt, 3/4 po, court	1599680-00-A	12,7-22,1 mm.
		COLLIER, NEOBOLT, 3/4	1599682-00-A	S.O.
		NeoBolt, 3/4 po, long	1599681-00-A	25,4-34,8 mm.
		COLLIER, NEOBOLT, 3/4	1599682-00-A	S.O.
		NeoBolt, 5/8 po	1599677-00-A	4,9-15,7 mm.
		COLLIER, NEOBOLT, 5/8	1599679-00-A	S.O.
Rivet de boulon AV	S.O.	Rivet Avbolt, 5/8 po	1600794-00	12,7-19,05 mm.

Pour poser les fixations NeoBolt, utilisez l'un des outils mentionnés dans la section Outils d'installation de pièces de fixation homologués de ce document.

Les broches et colliers de fixation sont disponibles en diamètres de 1/4 et 5/16.

Renseignements sur les broches et colliers
Type de pièce de fixation	Symbole d’attache	Nom de pièce	Numéro de pièce
Broche et collier, 1/4 po		Broche et collet 1/4 Acier Zinc 1,6 – 15,9	1062557-00-A
Broche et collier, 5/16 po		BROCHES ET COLLETS 5/16 ACIER ZINC 3,2 – 19,1	1062556-00-A

Pour installer les broches et collets, utilisez l’un des outils indiqués dans la section Outils d'installation de pièces de fixation homologués de ce document, ainsi que les accessoires appropriés précisés ci-dessous.

Pour installer le goujon riveté, utilisez n'importe quel outil capable d'installer correctement l'élément de fixation spécifié.

	Symbole d’attache individuelle	Symbole de chemin d’attache	Numéro de pièce
Écrou riveté (Rivnut)			Peut varier selon la fixation indiquée dans la procédure de réparation.
Clous à rivets			Peut varier selon la fixation indiquée dans la procédure de réparation.

Utilisez le tableau ci-dessous pour déterminer les outils d'installation de pièces de fixation homologués à utiliser pour installer les pièces de fixation homologuées.

Outil d'installation de pièces de fixation	Fixations
	Rivets autoperforants Tesla	Rivets fluotournés	BOM et rivets pour charpente métallique de 8 mm	Broche et colliers	Rivets structurels et fraisés de 4,8 mm et 6,5 mm	Fixations NeoBolt et boulons AV
Outil XPress 800

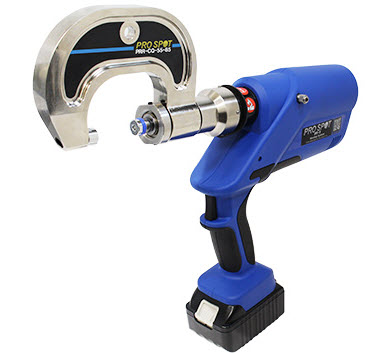

ProSpot PR-5
ProSpot PR-5D
Outil d'installation Huck 254 Pneudraulic
Outil autoperf. Böllhoff HTF 50
TKR PNP 90 UN 2.0
TKR PNP 90 XT²
Stanley AV25
Gesipa PowerBird Pro (montré avec tête à angle de 90 °)

• Homologué
• Non homologué
