Conectores del cabezal delantero (vehículos fabricados hasta el 2 de octubre de 2016)

Información de reparación

El conjunto del cabezal delantero del Model S se puede conectar al vehículo con soportes de conector del cabezal de 1ª generación o de 2ª generación. Examine los soportes del conector del cabezal del vehículo que se va a reparar y seleccione el procedimiento adecuado para la reparación:


Vehículos fabricados hasta el 2 de octubre de 2016 (soportes del conector del cabezal de 1ª generación)	Vehículos fabricados a partir del 3 de octubre de 2016 inclusive (soportes del conector del cabezal de 2ª generación)
Si el vehículo que se está reparando tiene este tipo de conector del cabezal delantero, continúe con este procedimiento.	Si el vehículo que se está reparando tiene este tipo de conector del cabezal delantero, no continúe con este procedimiento; en su lugar, continúe con el procedimiento Conectores del cabezal delantero (vehículos fabricados después del 2 de octubre de 2016).

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	CON, REF - CONECTOR CABEZAL DEL (Conector del cabezal delantero)
4	Remache estructural de alta resistencia, 6,5 mm
5	Remache estructural, 6,5 mm, mediano
8	Remache Flow Form S58
2	Perno, cabeza hexagonal , BLT,HFLG,M10x22[10.9]-MM-11	Referencia de Tesla 1012961-00-A.
2	Tuerca , HEX,M8,1.25,STL,ZN,PATCH, W/WSHR	Referencia de Tesla 1004400-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire el componente que cubre el conjunto del cabezal:
En función de la fecha de fabricación del vehículo, el componente que cubre el conjunto del cabezal puede ser uno de los siguientes:
- Conjunto de techo (consulte el procedimiento)
- Cristal de techo (consulte el procedimiento)
- Marco del conjunto de techo panorámico (consulte el procedimiento)
Retire el componente original.
o Soldaduras por puntos de fábrica
Nota
Es posible que el punto de soldadura resaltado no sea visible en todos los vehículos.

Soldadura MIG
Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm
- A = 7 mm.
- B = 27 mm.
- C = 10 mm.
- D = 25 mm.
- E = 8 mm.
- F = 127 mm.
- G = 145 mm.
o Remaches Flow Form, S58
- E = 8 mm.
- F = 127 mm.
- G = 145 mm.

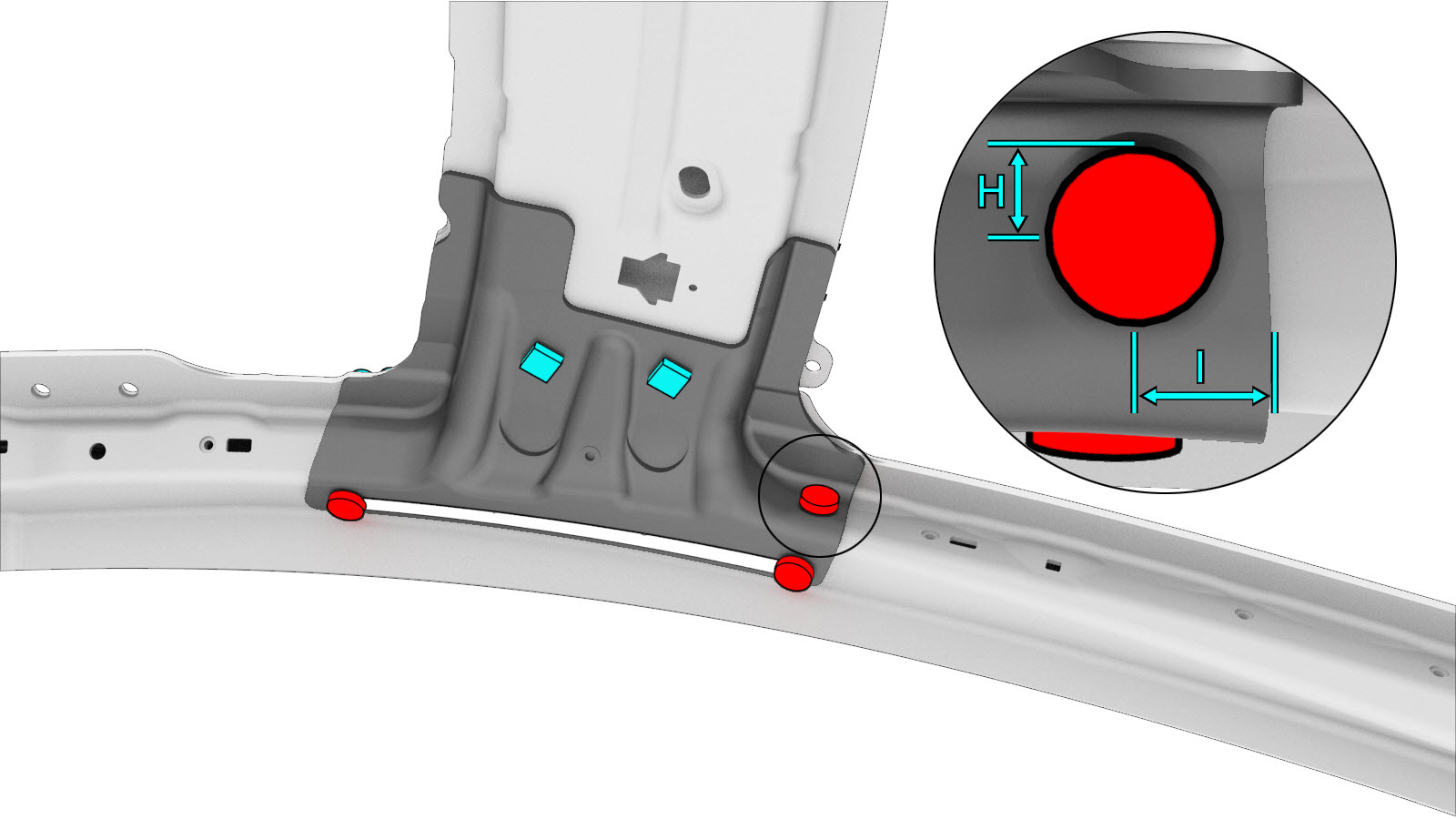

o Remaches estructurales, 6,5 mm, medianos
- H = 12 mm.
- I = 15 mm.
o Pernos, cabeza hexagonal

Tuerca
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 25 Nm.
Instale el componente que se retiró para proporcionar acceso al conjunto del cabezal:
- Conjunto de techo (consulte el procedimiento)
- Cristal de techo (consulte el procedimiento)
- Marco del conjunto de techo panorámico (consulte el procedimiento)
Efectúe las operaciones posteriores a la reparación necesarias.
