Conjunto del paso de rueda (vehículos fabricados hasta el 5 de noviembre de 2014)

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas
1 CONJ. - PASO DE RUEDA. IZQUIERDA TR (Conjunto del paso de rueda)
5 Remache estructural, 6,5 mm, mediano
6 Remache de brida estructural
6 Remache estructural de alta resistencia, 6,5 mm
4 Remache abombado estructural, 6,5 mm
9 SPR, 5x4.5
2 SPR, 5x6 H2
8 Perno, cabeza hexagonal M8-1.25x16 Referencia de Tesla 1005582-00-A.
8 Tuerca HF M8X1.25 10-ZNAL-W Referencia de Tesla 2007088.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.
  2. Si está instalado, retire el refuerzo de la torre del amortiguador delantero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Los vehículos fabricados antes del 5 de noviembre de 2014 pueden tener un refuerzo de la torre del amortiguador delantero (marcado en rojo), que hay que retirar; este refuerzo no vuelve a instalarse durante la sustitución.

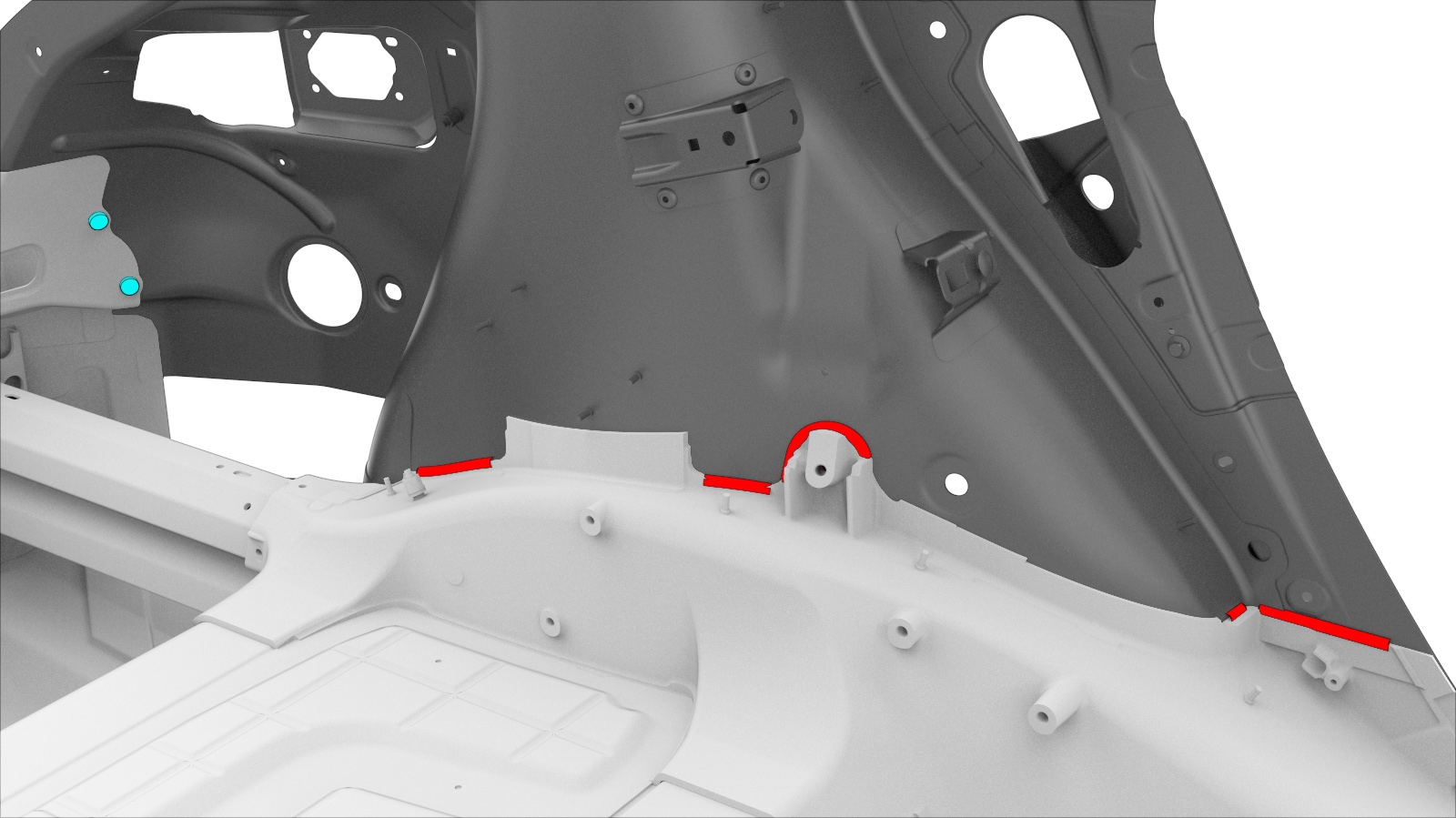

  3. Retire el componente original.
    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Remaches estructurales de fábrica

    Pasador y collar de fábrica

    Soldadura MIG

  4. Fije el refuerzo del pilar C a la torre del amortiguador.
    o Remaches estructurales de alta resistencia, 6,5 mm
  5. Compruebe el ajuste del nuevo componente de extensión del paso de rueda.
    Si es necesario:
    • Recorte el borde interior del componente según sea necesario para su montaje.
    • Caliente y, a continuación, suavice la parte angulada de la extensión del paso de rueda trasero para encajar el nodo trasero (la extensión del paso de rueda trasero se muestra por separado en la imagen para mayor claridad).
  6. Preparación para la instalación.
    o Remaches estructurales, 6,5 mm, medianos

    o Remaches de brida estructurales, 6,5 mm

    o Remaches abombados estructurales, 6,5 mm

    o SPRs, 5x4.5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se usa el siguiente troquel SPR de Tesla para instalar este SPR: KA 075 2113.
    o SPRs, 5x6 H2
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se usa el siguiente troquel SPR de Tesla para instalar este SPR: SM 085 0125.

    o Pernos, cabeza hexagonal

    Tuerca

    Soldadura MIG

  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  8. Instale el componente o los componentes nuevos.
    Apriete los pernos a 25 Nm.
  9. Realice la soldadura MIG.
    Soldadura MIG
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  10. Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  11. Efectúe las operaciones posteriores a la reparación necesarias.
