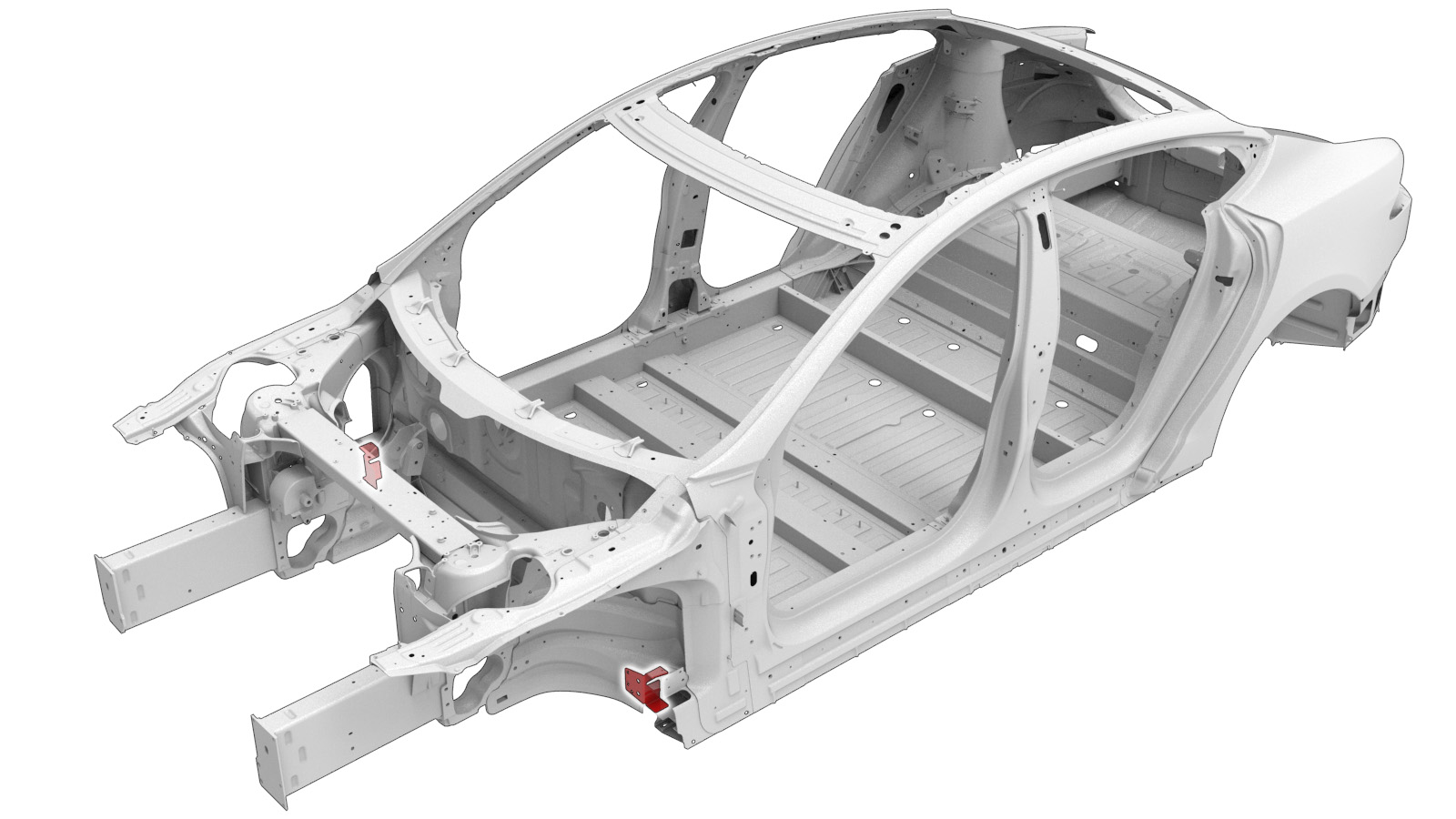

Larguero (completo)

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas
1 CONJ DINTEL LATERAL (Dintel - Completo)
1 CONJ, RAMPA DE CARTABÓN
Informational PurposesAn informational icon, calling your attention
Nota
Esta pieza solo es para vehículos fabricados después del 10 de abril de 2016.
37 Remache estructural de alta resistencia, 6,5 mm
7 Remache abombado estructural, 6,5 mm
2 Remache de brida estructural
12 Remache estructural, 6,5 mm, mediano
2 TUERCA SPAC,M8X2.8-3.5,STL[10] Referencia de Tesla 1071915-00-A.
2 Perno, cabeza hexagonal HF M8X50 PC109 MAT Referencia de Tesla 1046838-00-A.
4 Tuerca ,M8-1.25,HF,ACERO[10],ZNAL,NEGRO Referencia de Tesla 1006628-01-A.
Informational PurposesAn informational icon, calling your attention
Nota
Esta pieza solo es para vehículos fabricados después del 10 de abril de 2016.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.
  2. Retire la porción necesaria de Conjunto del pilar de la bisagra.
  3. Retire Extensión del paso de rueda.
  4. Retire Refuerzo de la extensión exterior del raíl del bastidor delantero.
  5. Retire Placa de la caja de torsión.
  6. Solo para vehículos fabricados hasta el 10 de abril de 2016: Separe la parte inferior del pilar B del dintel.
    Soldadura MIG
  7. Solo para vehículos fabricados después del 10 de abril de 2016: Separe la parte inferior del pilar B de la rampa de cartabón.
  8. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o Remaches estructurales de fábrica

    o Pernos, cabeza hexagonal

    Soldadura MIG

  9. Preparación para la instalación.

    Línea de corte

    Línea/punto de referencia

    • A = 48 mm.
    • B = 9 mm.
    • C = 22 mm.
    • D = 12 mm.
    o Remaches estructurales de alta resistencia, 6,5 mm
    • E = 58 mm.
    • F = 32 mm.
    • G = 39 mm.
    • H = 144 mm.
    • I = 14 mm.
    • J = 30 mm.
    • K = 25 mm.
    • L = 20 mm.
    • M = 11 mm.
    • N = 50 mm.
    • O = 34 mm.
    • P = 45 mm.
    • Q = 65 mm.
    • R = 55 mm.
    • S = 80 mm.
    • T = 90 mm.
    • U = 6 mm.
    • V = 44 mm.
    • W = 166 mm.
    • X = 8 mm.
    • Y = 62 mm.
    • Z = 142 mm.
    • AA = 160 mm.
    • BB = 185 mm.
    • CC = 230 mm.
    • DD = 56 mm.
    • EE = 70 mm.
    • FF = 49 mm.
    • GG = 47 mm.

    o Remaches abombados estructurales, 6,5 mm

    o Remaches de brida estructurales, 6,5 mm

    o Remaches estructurales, 6,5 mm, medianos

    A Soldadura MIG

  10. Coloque temporalmente el dintel.
  11. Perfore orificios de 8 mm a través del nodo trasero en las ubicaciones marcadas con un círculo rojo.
  12. Retire el dintel.
  13. Amplíe los orificios de 8 mm del dintel hasta los 11,5 mm.
  14. Aplique adhesivo a la parte posterior de las tuercas SPAC, colóquelas en el dintel y fíjelas en su sitio con mordazas.
  15. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  16. Instale el componente o los componentes nuevos.
    Instale y apriete los pernos a 25 Nm.
  17. Solo para vehículos fabricados después del 10 de abril de 2016: Instale la rampa de cartabón en el dintel.
    Consulte las instrucciones de instalación del procedimiento de reparación Rampa de escuadra del pilar B.
  18. Solo para vehículos fabricados después del 10 de abril de 2016: Fije la parte inferior del pilar B a la rampa de cartabón.
    Tuerca

    Apriete las tuercas a 25 Nm.

  19. Solo para vehículos fabricados hasta el 10 de abril de 2016: Fije la parte inferior del pilar B al dintel.
    Soldadura MIG
  20. Realice la soldadura MIG.
    o Soldaduras de relleno de aluminio

    Soldadura MIG

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  21. Instale Placa de la caja de torsión.
  22. Instale Refuerzo de la extensión exterior del raíl del bastidor delantero.
  23. Instale las fijaciones como se indica.
    o Remaches estructurales de alta resistencia, 6,5 mm
    • D = 12 mm.
    • P = 45 mm.
    • Q = 65 mm.
    • S = 80 mm.
    • T = 90 mm.
    • U = 6 mm.
    • V = 44 mm.
    • W = 166 mm.
    • X = 8 mm.
    • Y = 62 mm.
    • Z = 142 mm.
    • AA = 160 mm.
    • BB = 185 mm.
    • CC = 230 mm.
    • DD = 56 mm.
    • EE = 70 mm.
    • FF = 49 mm.
    • GG = 47 mm.
  24. Instale Extensión del paso de rueda.
  25. Instale la parte de Conjunto del pilar de la bisagra que se retiró para dejar al descubierto el componente que se va a sustituir.
  26. Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  27. Efectúe las operaciones posteriores a la reparación necesarias.
