Nodo trasero (completo) (vehículos fabricados después del 5 de noviembre de 2014)

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas
1 MODEL S, CONJ-TRAV RAÍL TR (Nodo trasero - Completo)
33

Remache estructural de alta resistencia, 6,5 mm

2 Perno, cabeza hexagonal , PERNO HF M8X50 PC109 MAT Referencia de Tesla 1046838-00-A.
4 Perno, cabeza hexagonal , SCR,M8-1,25X20,HF,MAT PNT,STL,ZNC,PATCH Referencia de Tesla 1007580-00-A.
2 TUERCA SPAC,M8X2.8-3.5,STL[10] Referencia de Tesla 1071915-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Conjunto del panel trasero.
  2. Retire Conjunto del suelo del maletero trasero.
  3. Retire Extensión del suelo del maletero trasero (vehículos fabricados hasta el 5 de noviembre de 2014).
  4. Retire Extensión del paso de rueda.
  5. Retire Refuerzo del exterior del nodo trasero.
  6. Retire Refuerzo superior del nodo trasero (central).
  7. Retire Sección del panel del suelo de los asientos traseros.
  8. Retire el componente original.

    o Pernos, cabeza hexagonal

    Soldadura MIG

  9. Preparación para la instalación.

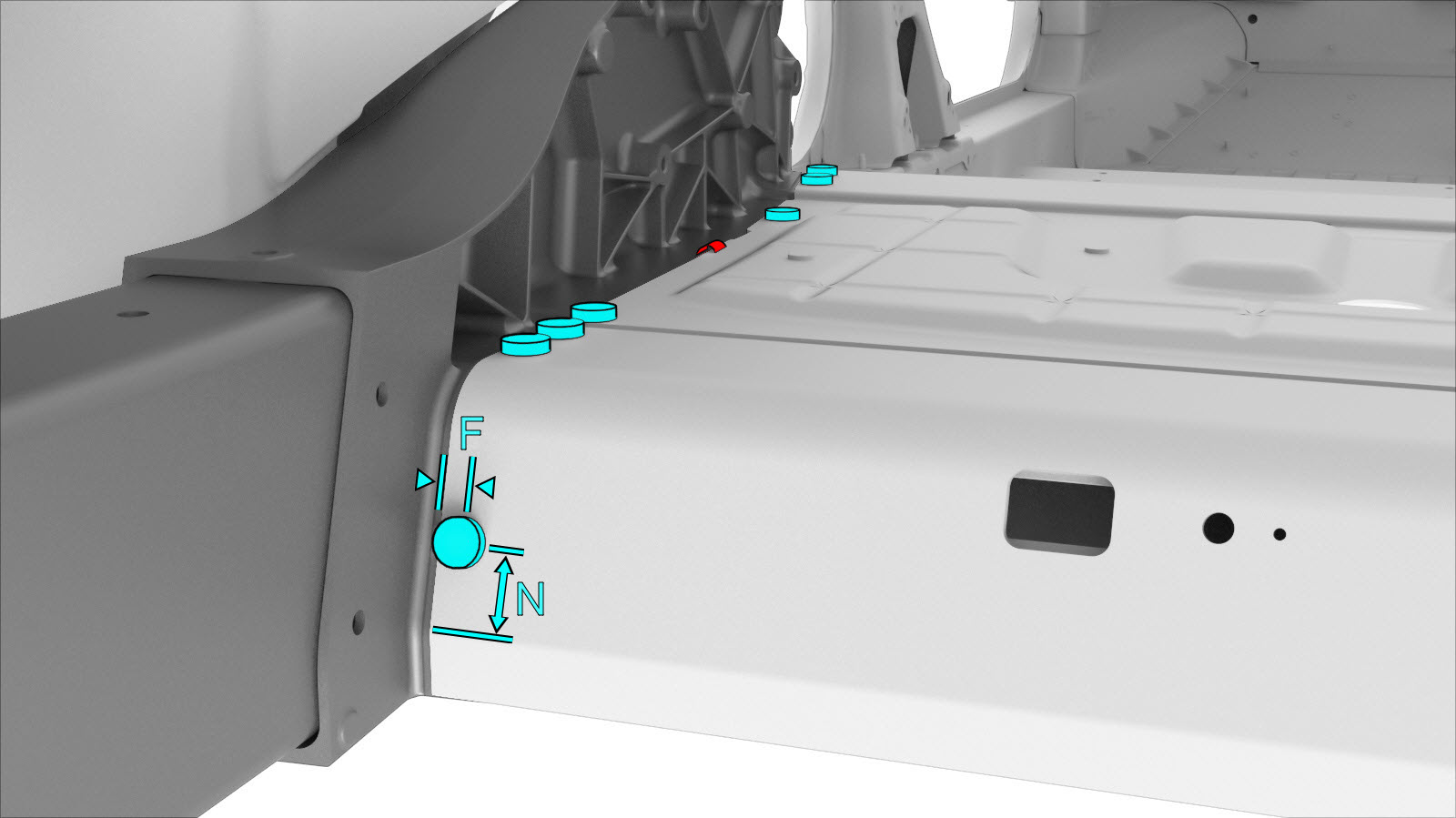

    o Remaches estructurales de alta resistencia, 6,5 mm
    • A = 144 mm.
    • B = 9 mm.
    • C = 58 mm.
    • D = 25 mm.
    • E = 53 mm.
    • F = 11 mm.
    • G = 22 mm.
    • H = 19 mm.
    • I = 59 mm.
    • J = 36 mm.
    • K = 66 mm.
    • L = 34 mm.
    • M = 56 mm.
    • N = 35 mm.
    • O = 71 mm.
    • P = 12 mm.
    • Q = 7 mm.
    • R = 10 mm.
    • S = 23 mm.
    • T = 45 mm.
    • U = 65 mm.
    • V = 14 mm.
    • W = 80 mm.

    o Pernos, cabeza hexagonal

    Soldadura MIG

  10. Coloque el nuevo componente Nodo trasero y fíjelo en su sitio con mordazas.
  11. Perfore orificios de 8 mm para pernos de cabeza hexagonal a través de los salientes de fábrica (marcados con un círculo rojo) en el nuevo componente Nodo trasero.
  12. Retire el nuevo componente Nodo trasero.
  13. Amplíe los orificios de 8 mm creados en un paso anterior a 11,5 mm.
  14. Aplique adhesivo estructural al lado interior de las tuercas SPAC y, a continuación, fíjelas en su sitio con mordazas.
  15. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  16. Instale el componente o los componentes nuevos.
    Apriete los pernos de cabeza hexagonal del siguiente modo:
    • PERNO HF M8X50 PC109 MAT número de pieza 1007580-00-A: 25 Nm.
    • SCR,M8-1.25X20,HF,MAT PNT,STL,ZNC,PATCH número de pieza 1046838-00-A: 30 Nm.
  17. Realice la soldadura MIG.
    Soldadura MIG
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  18. Instale Sección del panel del suelo de los asientos traseros.
  19. Instale Refuerzo superior del nodo trasero (central).
  20. Instale las fijaciones como se indica.
    o Remaches estructurales de alta resistencia, 6,5 mm
    • F = 11 mm.
    • X = 100 mm.
    • Y = 50 mm.
  21. Instale Refuerzo del exterior del nodo trasero.
  22. Instale Extensión del paso de rueda.
  23. Instale Extensión del suelo del maletero trasero (vehículos fabricados hasta el 5 de noviembre de 2014).
  24. Instale Conjunto del suelo del maletero trasero.
  25. Instale Conjunto del panel trasero.
  26. Efectúe las operaciones posteriores a la reparación necesarias.
