Conjunto completo de los pilares A y B (vehículos fabricados hasta el 11 de octubre de 2016)

Lista de piezas

Cantidad Descripción Imagen / Notas
1 CONJ - PILAR A/B COMP (Conjunto completo de los pilares A y B)
10 Remache estructural, 6,5 mm, mediano
8 Remache Flow Form S58
2 Remache Flow Form S68
5 SPR, 5x6 H4
2 SPR, 5x8
2 SPR, 5x9
4 Tuerca , TUERCA HF M8 PC10 Referencia de Tesla 1046842-00-A.
2 Tuerca , NUT, HEX, M8, 1.25, STL, ZN,PATCH, W/ WSHR Referencia de Tesla 1004400-00-A.
2 Perno, cabeza hexagonal , M8-1.25x20 Referencia de Tesla 1012961-00-A.
Si el vehículo estuviese equipado con un cabezal en arco: 4 Perno, cabeza hexagonal Referencia de Tesla 1004537-00-A.
Si el vehículo estuviese equipado con un cabezal en arco: 4 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Informational PurposesAn informational icon, calling your attention
Nota
Los vehículos fabricados hasta el 11 de octubre de 2016 incorporaban originalmente un cabezal delantero y un pilar B de 1.ª generación. El componente se sustituirá por el pilar B y el cabezal delantero de 2.ª generación.
  1. Retire Conjunto superior del asiento del pasajero.
  2. Retire Conjunto exterior del asiento del pasajero.
  3. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.

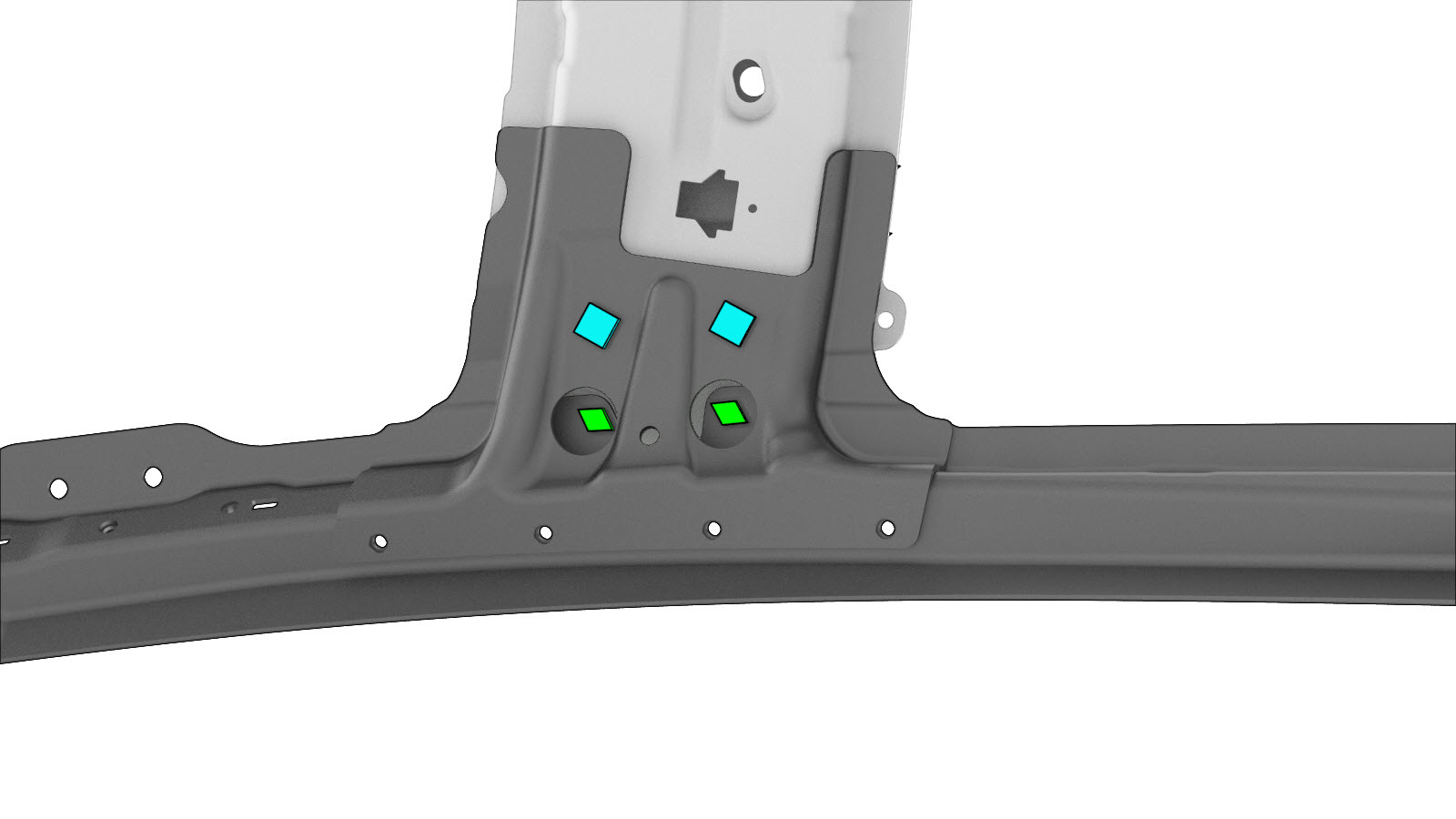

  4. Si el vehículo estuviese equipado con un cabezal en arco: Desconecte el cabezal en arco.
    o Soldaduras por puntos de fábrica

    o Pernos, cabeza hexagonal

  5. Retire Conjunto del pilar de la bisagra.
  6. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

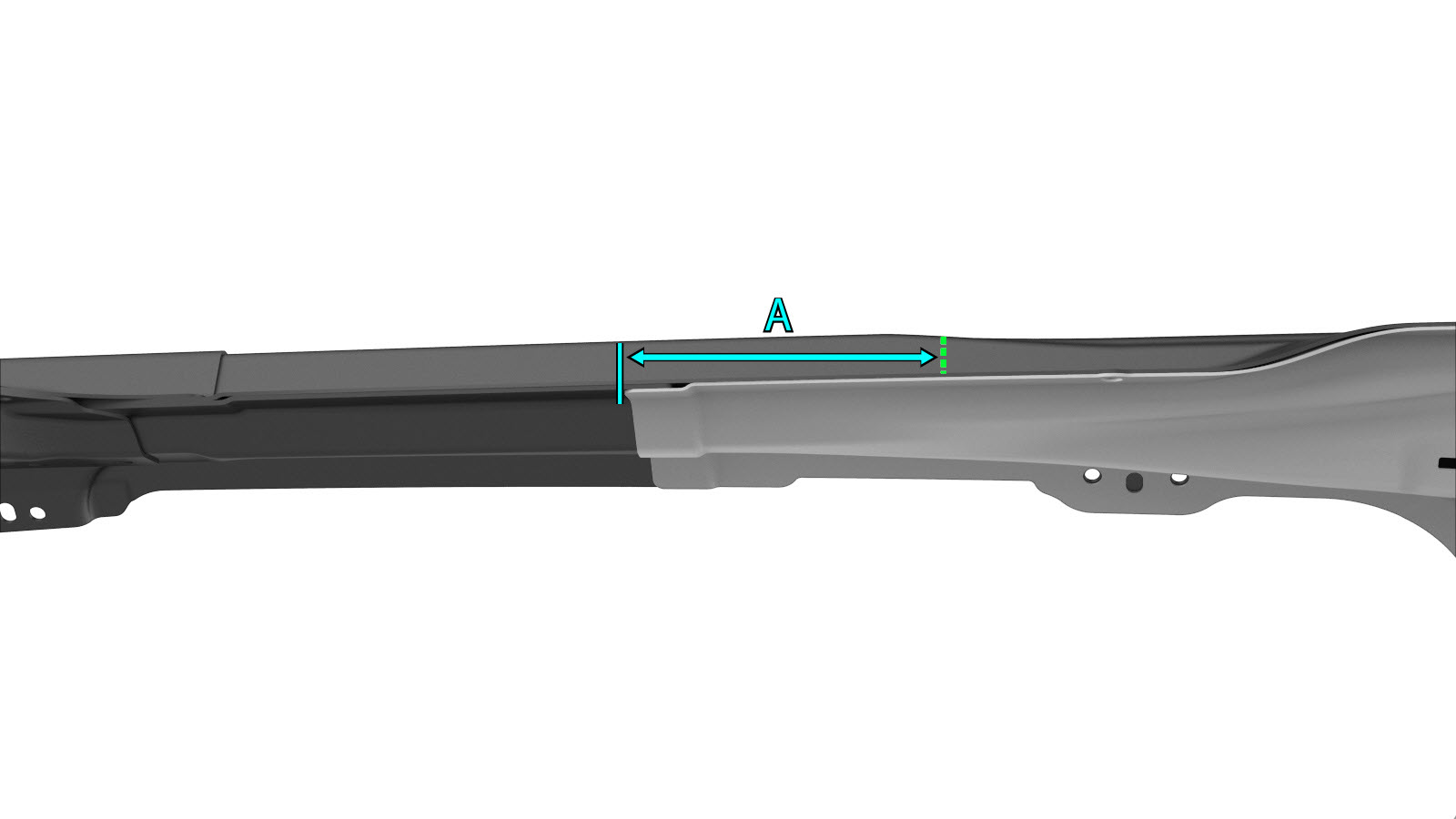

    Línea de corte

    Línea/punto de referencia

    • A = 160 mm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Cuando retire la parte necesaria del exterior del raíl del techo para dejar al descubierto las juntas subyacentes, preste atención para no dañar el interior del raíl del techo al cortar.

    Soldadura MIG

  7. Corte el nuevo ASSY - A / B PILLAR COMP como se indica a continuación para fabricar el nuevo componente.

    Línea de corte

    Línea/punto de referencia

    • B = 163 mm.
  8. Fabrique y monte el disco de respaldo.
    o Soldaduras de relleno de aluminio
  9. Instalación Rampa de escuadra del pilar B
  10. Preparación para la instalación.
    o Remaches estructurales, 6,5 mm, medianos
    • C = 34 mm.
    • D = 30 mm.
    • E = 8 mm.
    • F = 127 mm.
    • G = 145 mm.

    o Remaches Flow Form, S58

    o Remaches Flow Form, S68

    o SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice el siguiente troquel SPR de Tesla para instalar este SPR: FM 090 2120.
    o SPRs, 5x8
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice el siguiente troquel SPR de Tesla para instalar este SPR: FM 090 2120.
    o SPRs, 5x9
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice el siguiente troquel SPR de Tesla para instalar este SPR: FM 090 2120.

    o Pernos, cabeza hexagonal

    Tuerca

    o Soldaduras de relleno de aluminio

    Soldadura MIG

  11. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  12. Instale el componente o los componentes nuevos.
    Apriete las tuercas y los pernos a 25 Nm.
  13. Realice la soldadura MIG.
    Soldadura MIG
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  14. Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  15. Si el vehículo estuviese equipado con un cabezal en arco: Conecte el cabezal en arco.
    o Remaches Flow Form, S38 Perno, cabeza hexagonal

    Apriete los pernos a 10 Nm.

  16. Instale Conjunto exterior del asiento del pasajero.
  17. Instale Conjunto superior del asiento del pasajero.
  18. Efectúe las operaciones posteriores a la reparación necesarias.
