Conjunto del panel trasero

Lista de piezas

Cantidad Descripción Imagen / Notas

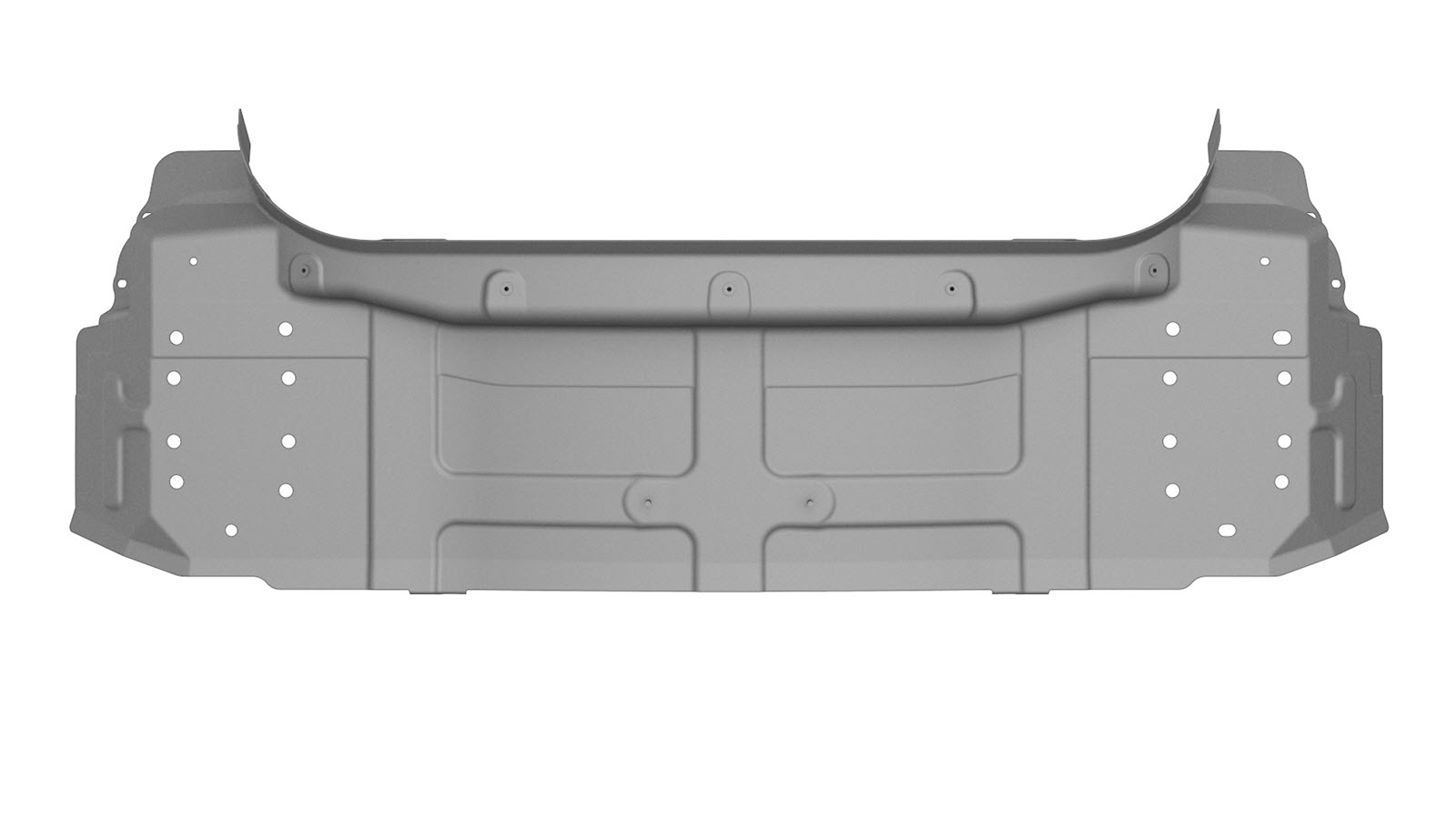

1 PANEL TRASERO COMPLETO DE LA CARROCERÍA (panel trasero)
26 Remache abombado estructural, 6,5 mm
29 SPR, 5x4.5
4 SPR, 5x6 H4
2 Remache Flow Form S18
16 Perno, cabeza hexagonal , M10x1.5x30 Referencia de Tesla 2007069. (Raíl trasero al panel trasero)
8 Tuerca , M10x1.5 Referencia de Tesla 1047337-00-A. (raíl trasero al panel trasero)
8 Arandela Referencia de Tesla 1024072-00-A. (raíl trasero al panel trasero)
Informational PurposesAn informational icon, calling your attention
Nota
Solamente para vehículos sin asientos de tercera fila. Si es necesario, utilícela con la referencia de Tesla 1047337-00-A.
8 Tuerca , M10x1.5mm Referencia de Tesla 1006883-00-A. (viga del parachoques al panel trasero)

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

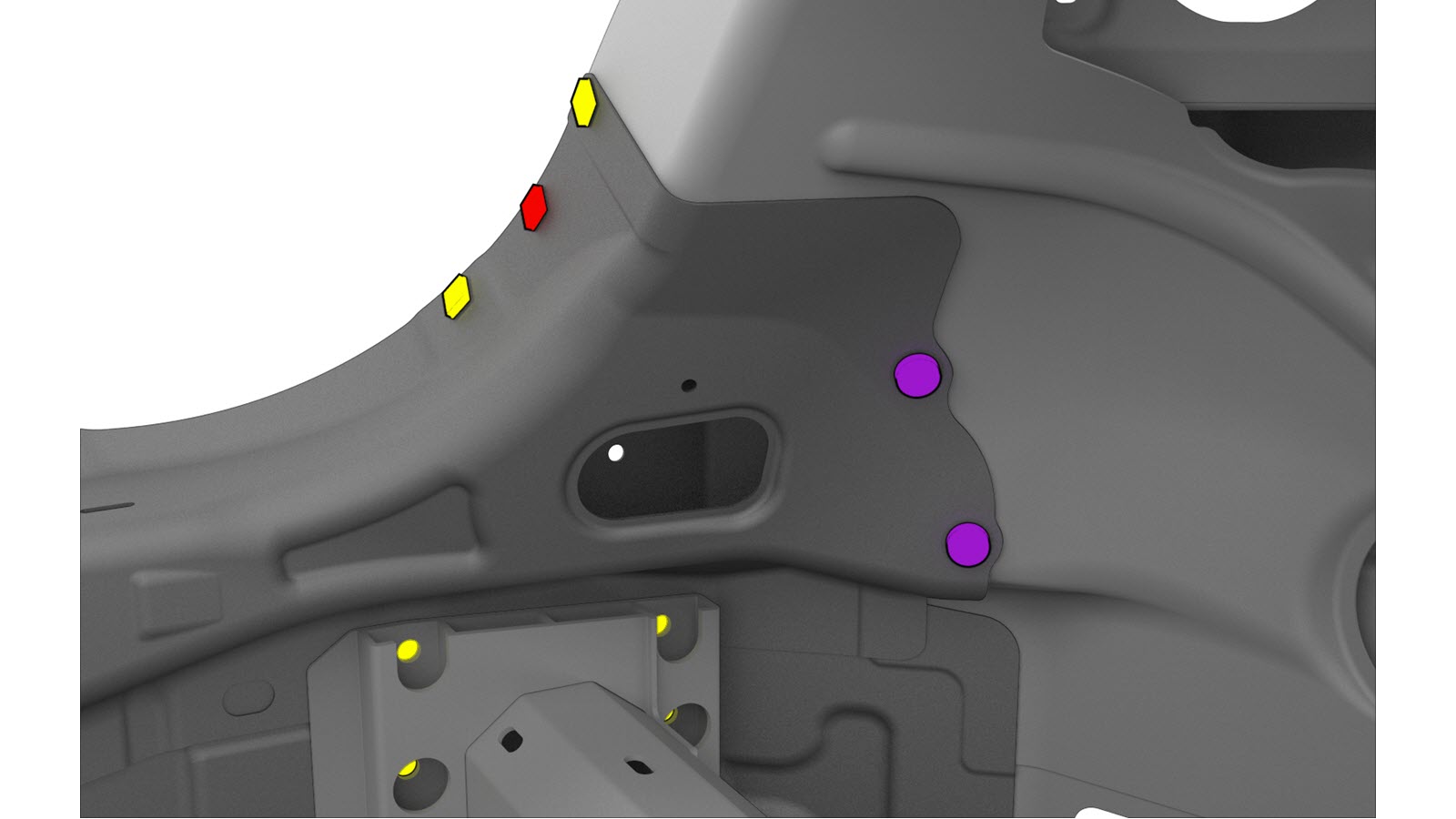

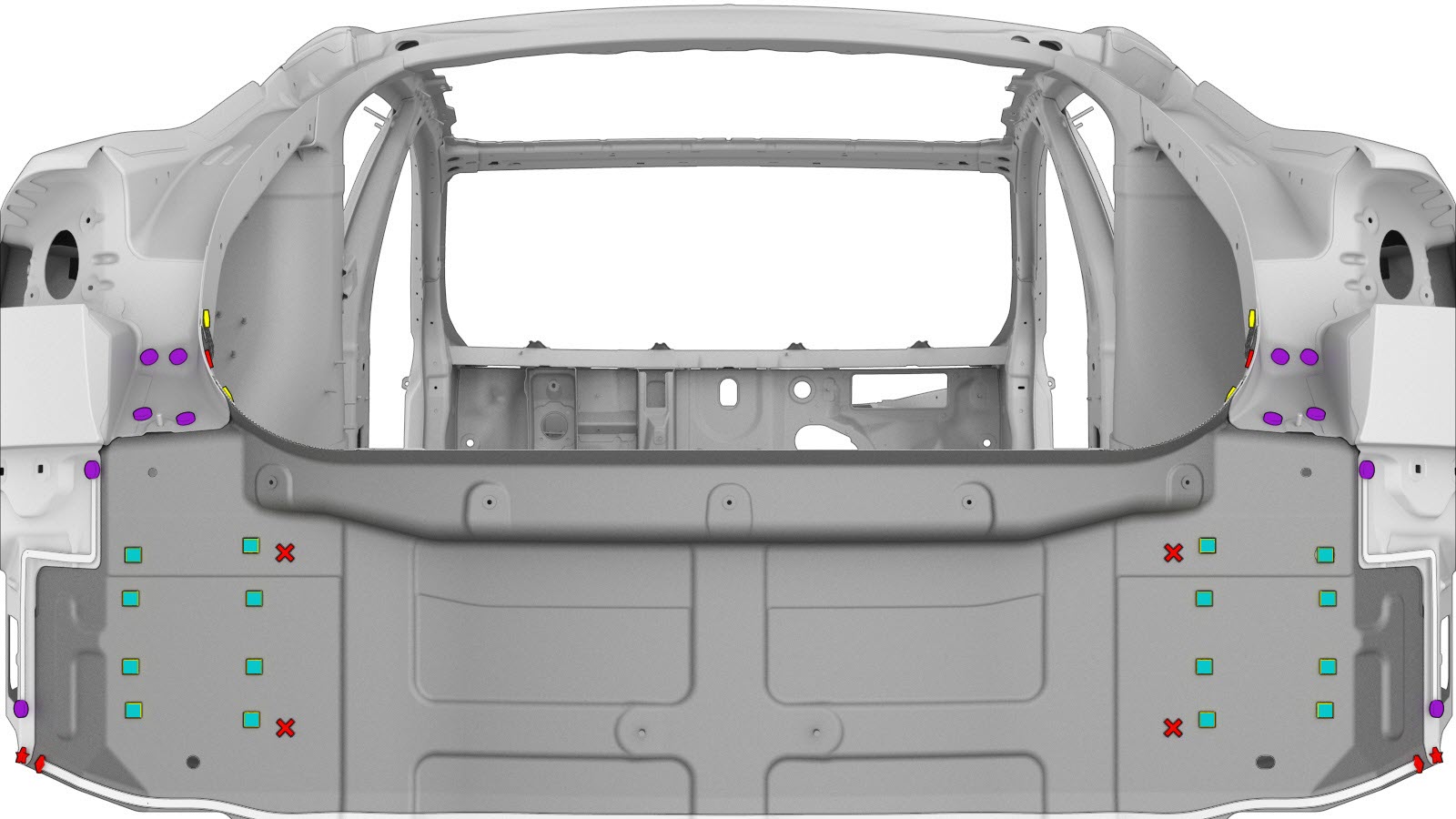

  1. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o Remaches estructurales de fábrica

    Espárrago

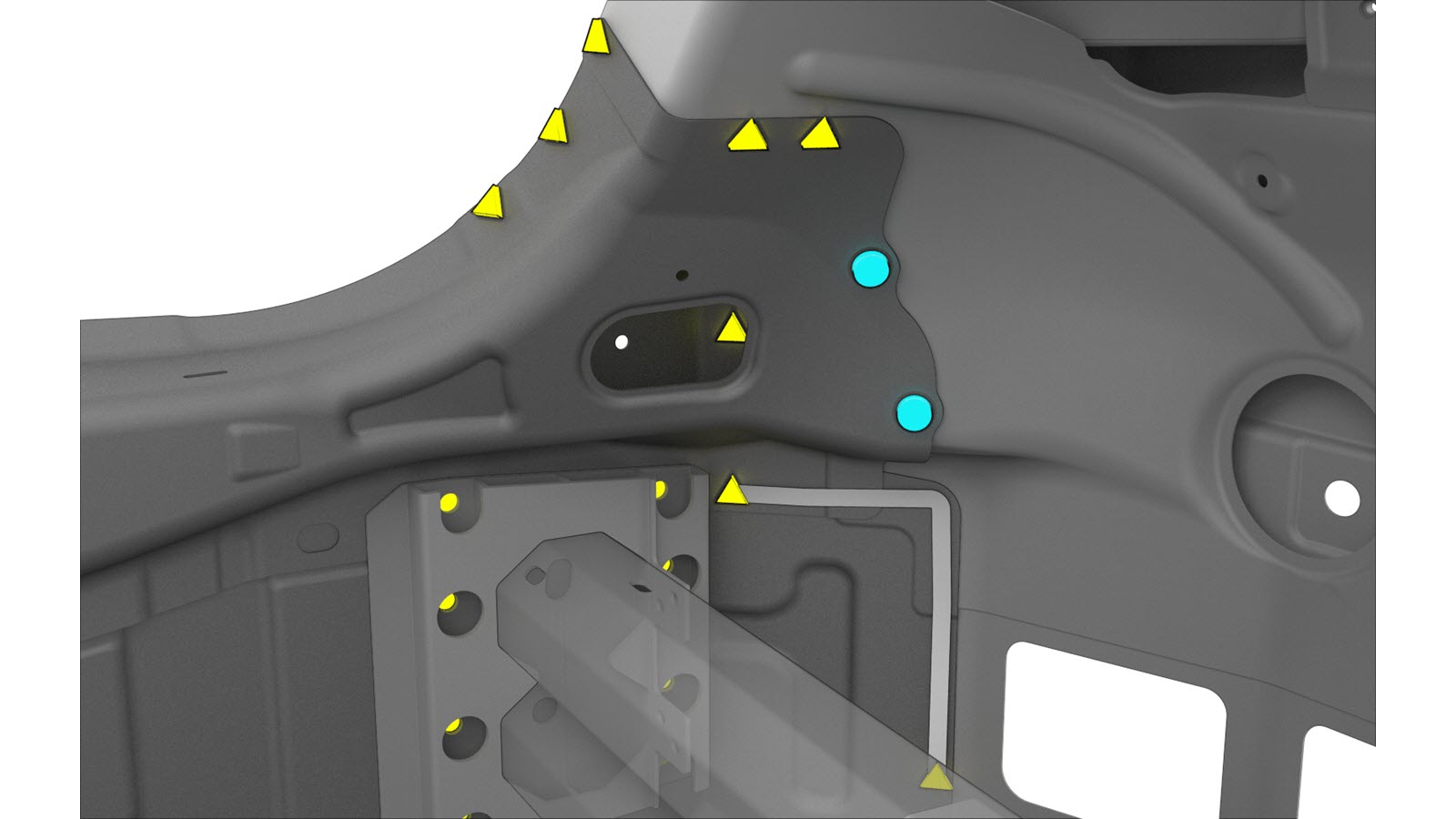

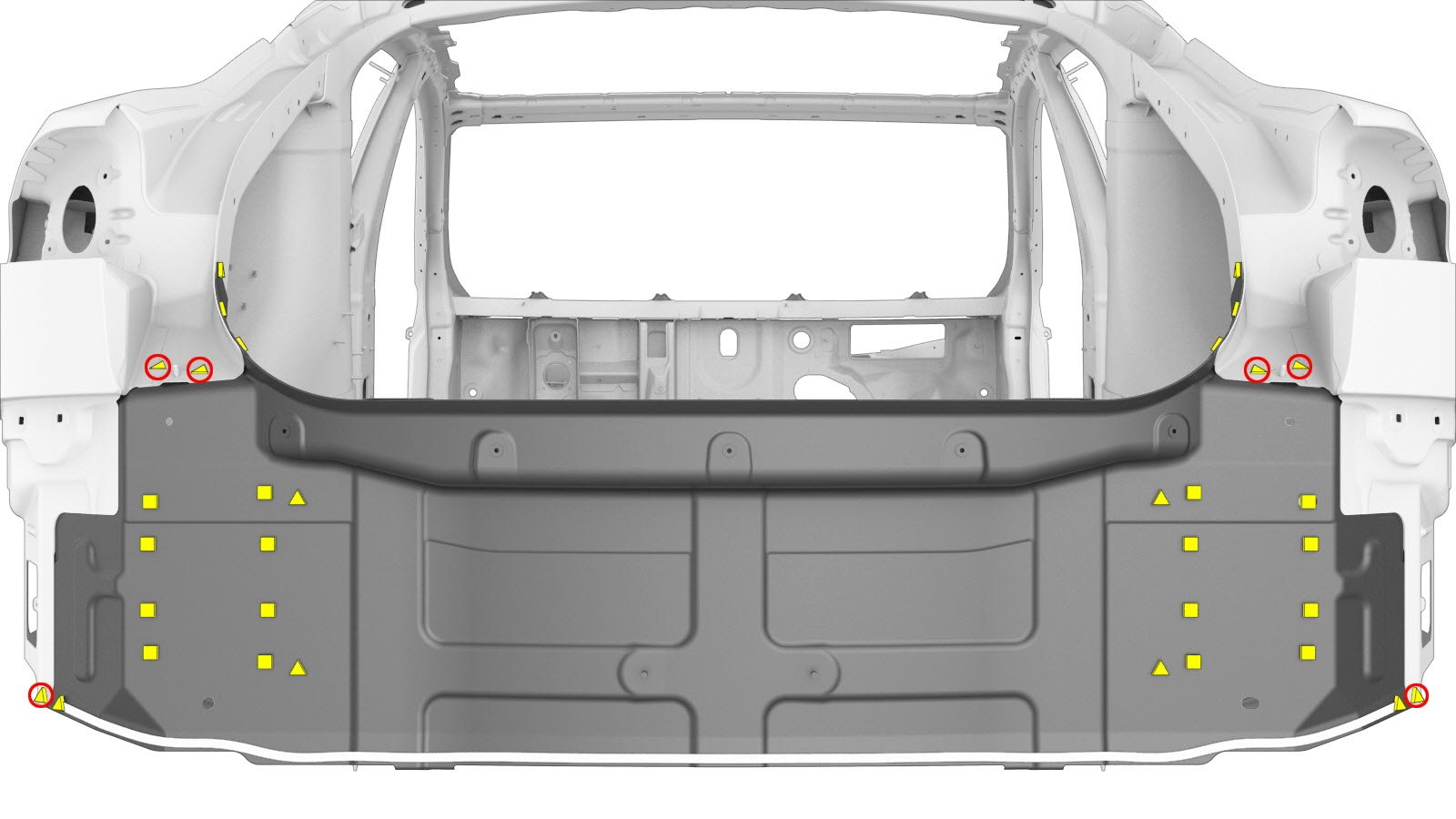

  2. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches abombados estructurales, 6,5 mm

    o Remaches Flow Form, S18

    o SPRs, 5x4.5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se usa el siguiente troquel SPR de Tesla para instalar este SPR: KA 075 2113.
    o SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se usa el siguiente troquel SPR de Tesla para instalar este SPR: SM 085 0125.

    o Pernos, cabeza hexagonal

  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
    Apriete las tuercas (x8), pero no las apriete a par todavía. Estas tuercas se aprietan al instalar el conjunto del parachoques.
  5. Efectúe las operaciones posteriores a la reparación necesarias.
