Conjunto del techo

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

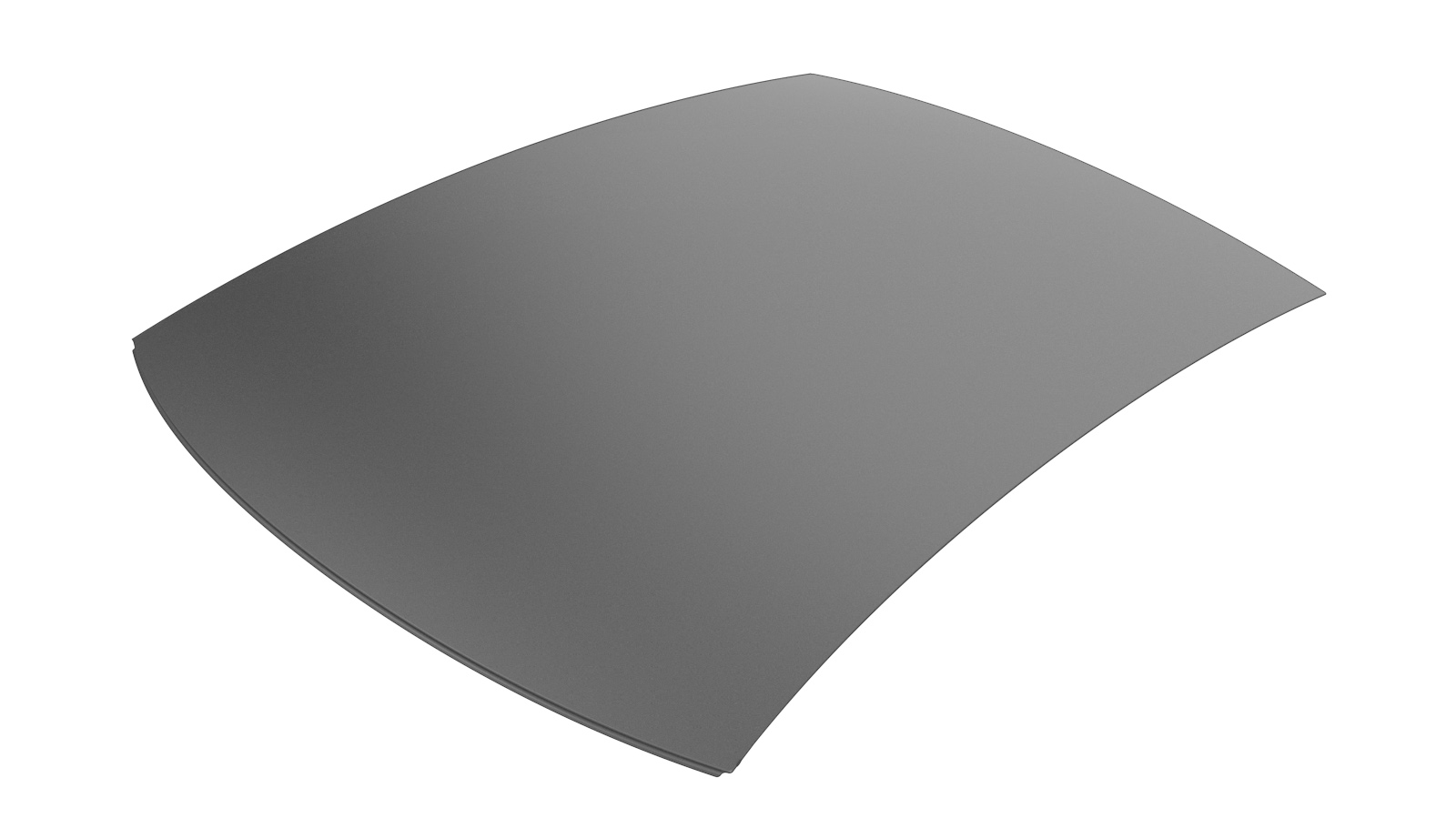

1 CONJUNTO DE TECHO COMPLETO (Conjunto del techo)
4 PELÍCULA DE BUTILO, 300X150, 2 MM DE ESPESOR
2 JUNTA, GUARNECIDO EXTERIOR, TECHO BASE (Junta del guarnecido exterior)
7 SEPARADOR FRONTAL TECHO BASE
4 SEPARADOR TRASERO TECHO BASE
1 Imprimación Dow BETAPRIME™ 5504G
Según sea necesario Dow BETASEAL™ Express Sellador de uretano Adquirir a través de un proveedor local; no disponible en Tesla.

Estos números de pieza eran los actuales en la fecha de publicación. Utilice las revisiones enumeradas o posteriores, a no ser que se especifique lo contrario en el Manual de piezas.

Procedimiento de reparación

  1. Retire el componente original.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Evite cortar los componentes subyacentes al cortar el sellador de uretano.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si va a proceder al desmontaje e instalación del conjunto del techo, se necesita una herramienta especial: el sistema de extracción de uretano Equalizer Python (o una herramienta similar). El técnico que utilice esta herramienta debe estar formado y certificado para su uso.
    Corte el sellador de uretano para soltar el conjunto del techo de:
    1. Cabezal trasero
      Informational PurposesAn informational icon, calling your attention
      Nota
      Hay una pequeña parte en el centro del cabezal trasero que es ligeramente más alta que el resto de dicho cabezal. Tenga cuidado al cortar el sellador de uretano en esa zona para evitar cortar la parte elevada del cabezal trasero.
    2. Cabezal delantero
      Warning IconA warning icon, calling your attention to a possibly risky situation
      PRECAUCIÓN
      El cabezal delantero es ligeramente más alto en el centro que en los laterales. Tenga cuidado al cortar el sellador de uretano para evitar cortar el cabezal delantero.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      PRECAUCIÓN
      Cuando desmonte la parte delantera del conjunto del techo, tenga cuidado de no dañar el parabrisas.
    3. Raíles del techo
  2. Retire el sellador de uretano restante del vehículo como preparación para aplicar el nuevo sellador de uretano durante la instalación.
  3. Instale las almohadillas de película de butilo en el nuevo conjunto del techo en la disposición que se muestra (las almohadillas de película de butilo se muestran en gris claro).
  4. Instale las juntas del guarnecido exterior.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Las juntas del guarnecido exterior deben instalarse correctamente antes de aplicar sellador de uretano.
  5. Despegue el dorso de los separadores de techo y fíjelos al conjunto del techo en las posiciones indicadas.
    • Separadores delanteros (x7)
    • Separadores traseros (x4)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Asegúrese de que los separadores no sobresalgan de los bordes del conjunto del techo o serán visibles después de la instalación.
  6. Coloque el conjunto del techo en su posición y compruebe el ajuste (vuelva a colocar o recorte los separadores del techo si es necesario para lograr un ajuste correcto).
  7. Aplique imprimación a las superficies expuestas y a las zonas pintadas de las superficies de contacto del vehículo y del conjunto del techo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    El sellador de uretano no se adhiere correctamente a las superficies pintadas. Aplique imprimación a todas las superficies pintadas en la línea de unión antes de aplicar el sellador de uretano.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Siga las instrucciones del fabricante de la imprimación en cuanto al tiempo de secado. No continúe hasta que la imprimación se haya secado lo suficiente.
  8. Aplique un cordón de sellador de uretano al vehículo sobre el recorrido de uretano original.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Modifique los parches de butilo y los separadores del techo si es necesario (recolocándolos o recortándolos) para conseguir un ajuste adecuado y que coincidan con la configuración original.
  9. Con la ayuda de otra persona, coloque el conjunto del techo en el vehículo y ajústelo de modo que los espacios sean uniformes en todos los lados.
  10. Presione el perímetro del conjunto del techo para sellar el sellador de uretano.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar los componentes circundantes al presionar el conjunto del techo.
  11. Aplique cinta o contrapesos adecuados (como bolsas de arena) para sujetar el techo en su sitio mientras se seca el sellador de uretano.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    No conduzca el vehículo hasta que el sellador de uretano se haya secado. Consulte la documentación del fabricante acerca del periodo que debe transcurrir antes de poder conducir con seguridad.
  12. Efectúe las operaciones posteriores a la reparación necesarias.
