Conjunto del raíl del bastidor trasero (vehículos fabricados hasta el 5 de noviembre de 2014)

Código de corrección: 10101816402 10101816602 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

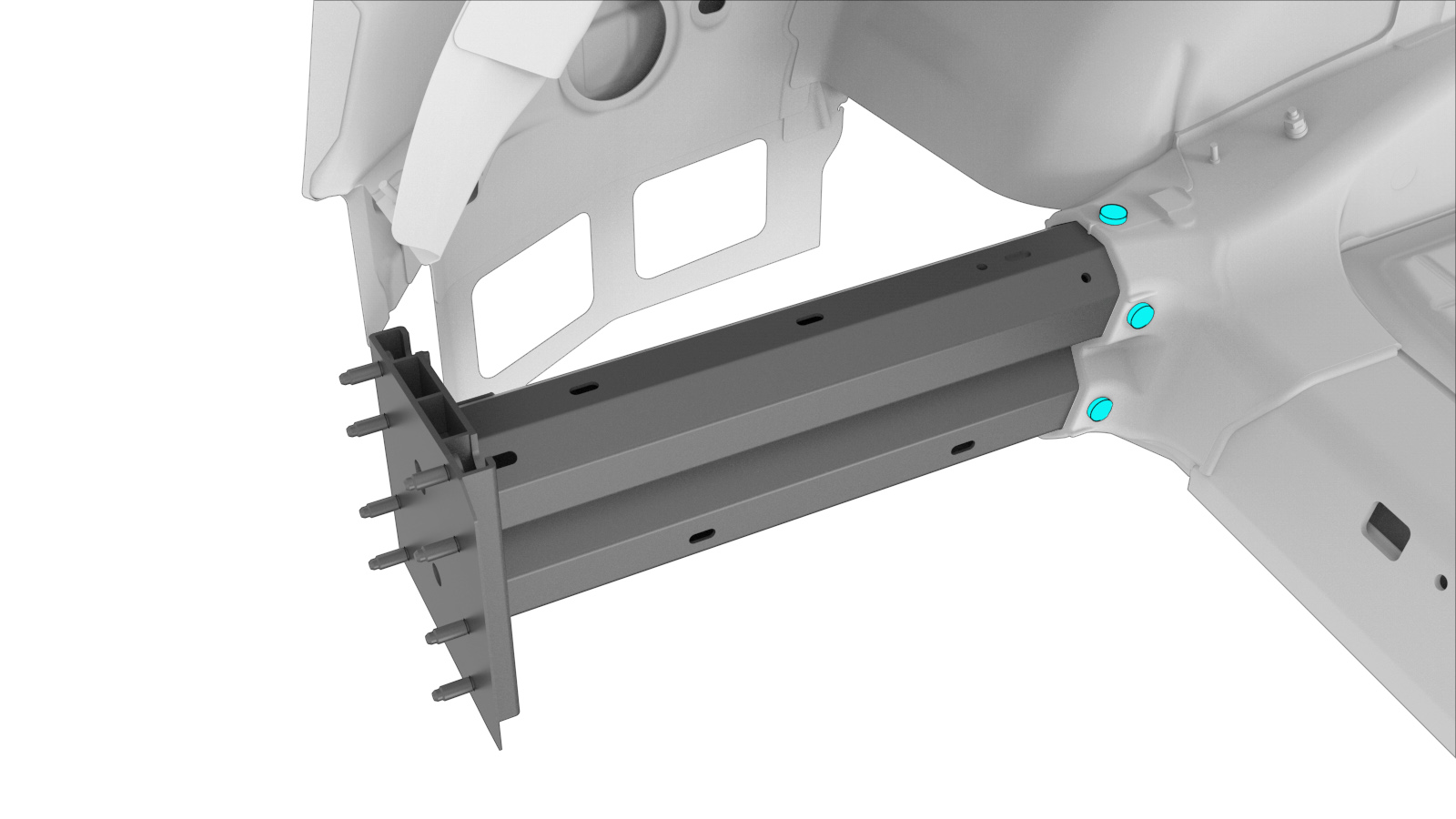

1 CON - TRAVESAÑO RAÍL (Conjunto del raíl del bastidor trasero)
6 Remache estructural, 6,5 mm, mediano

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Conjunto del panel trasero.
  2. Retire Conjunto del suelo del maletero trasero.
  3. Retire Extensión del suelo del maletero trasero (vehículos fabricados hasta el 5 de noviembre de 2014).
  4. Retire el componente original.
    o Remaches estructurales de fábrica
  5. Preparación para la instalación.
    o Remaches estructurales, 6,5 mm, medianos
  6. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  7. Instale el componente o los componentes nuevos.
  8. Instale Extensión del suelo del maletero trasero (vehículos fabricados hasta el 5 de noviembre de 2014).
  9. Instale Conjunto del suelo del maletero trasero.
  10. Instale Conjunto del panel trasero.
  11. Efectúe las operaciones posteriores a la reparación necesarias.
