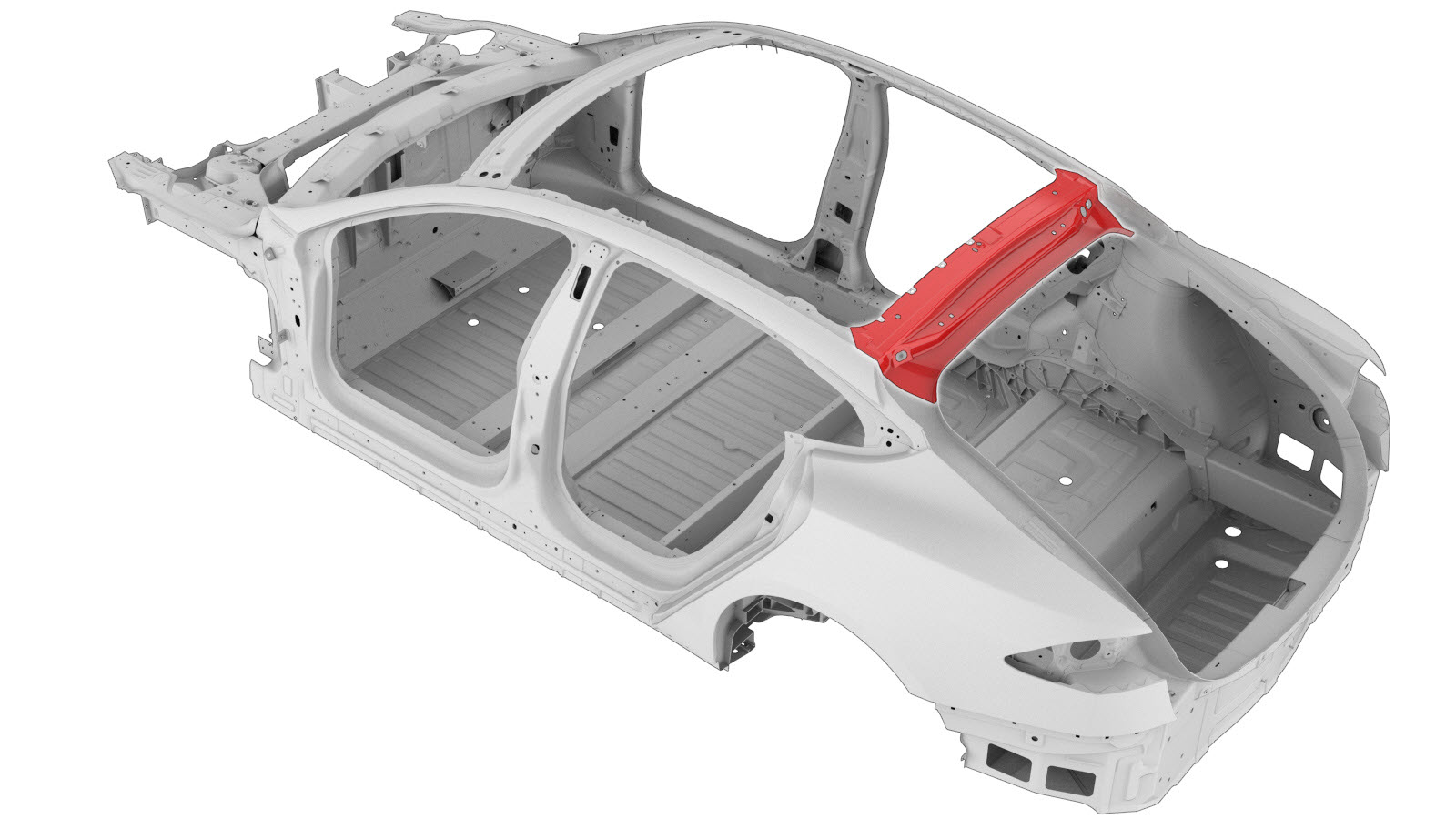

Cabezal trasero inferior
Código de corrección:
10102701802
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|
| 1 | REAR HEADER LOWER (Cabezal trasero inferior) |
|
| 8 |
Remache abombado estructural, 6,5 mm
|
|
| 2 |
Remache estructural, 6,5 mm, mediano
|
|
| 2 |
SPR, 5x7
|
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Cabezal trasero superior.
-
Retire el componente original.
o
Soldaduras por puntos de fábrica
o
SPR de fábrica
-
Preparación para la instalación.
o Remaches abombados estructurales, 6,5 mm
o Remaches estructurales, 6,5 mm, medianos
o SPRs, 5x7
NotaUtilice el siguiente troquel SPR de Tesla para instalar este SPR: SM 085 0125.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Instale Cabezal trasero superior.
- Efectúe las operaciones posteriores a la reparación necesarias.
