Raíl del bastidor delantero (vehículos de tracción trasera fabricados entre el 11 de abril de 2016 y el 27 de noviembre de 2018, y todos los vehículos con motor dual fabricados hasta el 27 de noviembre de 2018)

Lista de piezas

Cantidad Descripción Imagen / Notas

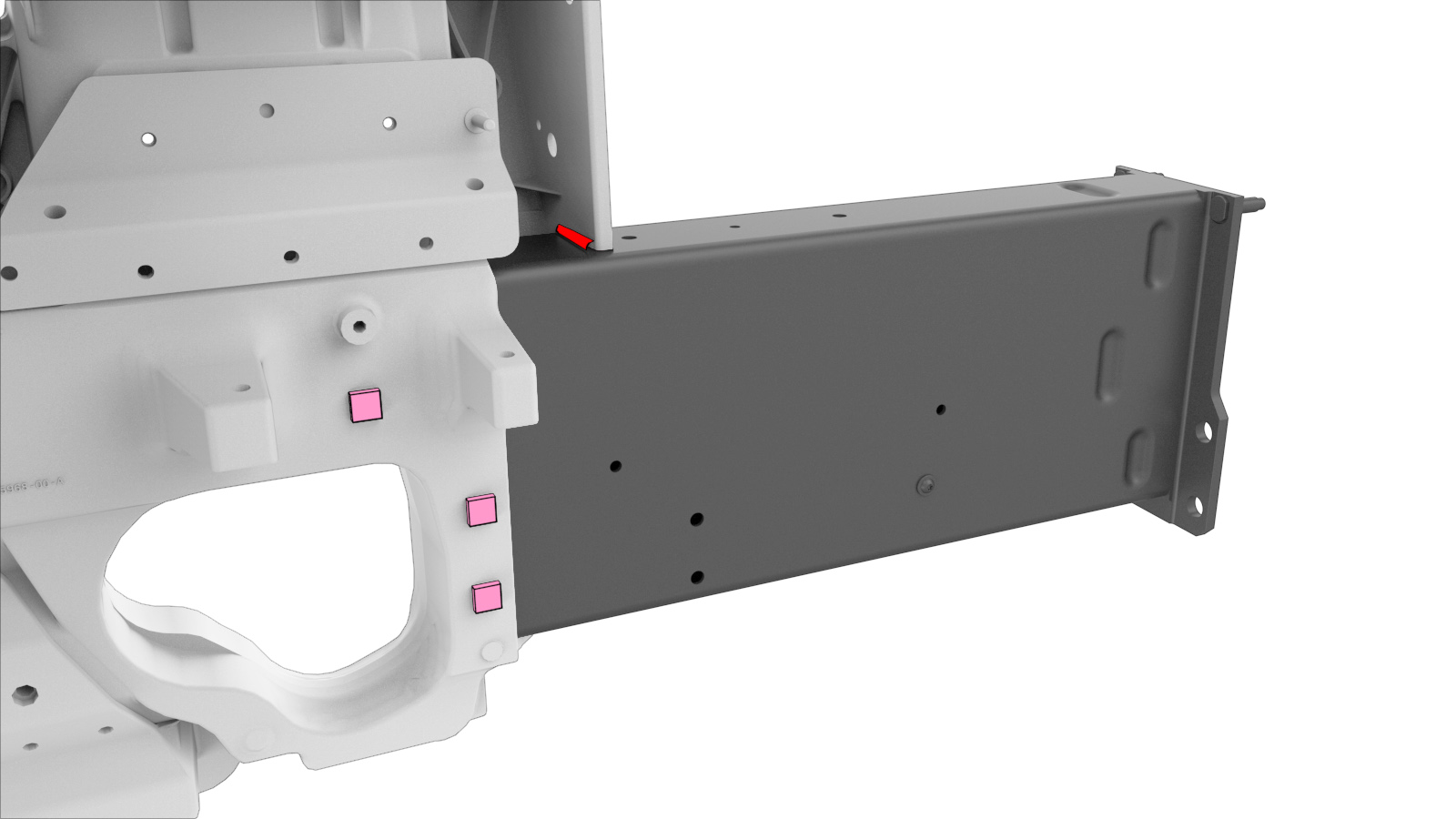

1 CONJ - RAÍL TRAVESAÑO DEL (Raíl del bastidor delantero)
7 TUERCA SPAC,M8X2.8-3.5,STL[10] Referencia de Tesla 1071915-00-A.
7 Perno, cabeza Torx , BLT,BFLG,TRX,M8X27.0[10.9]-M-NP-08 Referencia de Tesla 1022448-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire el componente original.
    BOM de fábrica

    Soldadura MIG

  2. Preparación para la instalación.

    o Perno, Torx

    Soldadura MIG

  3. Si el raíl del bastidor delantero nuevo tiene tuercas SPAC preinstaladas: Retire el material del adaptador del raíl delantero necesario para permitir la instalación de los nuevos pernos Torx.
  4. Si el raíl del bastidor delantero nuevo no tiene tuercas SPAC preinstaladas: Use los orificios existentes en el adaptador del raíl de plantilla para crear orificios de 9 mm en el raíl del bastidor delantero.
  5. Si el raíl del bastidor delantero nuevo no tiene tuercas SPAC preinstaladas: Retire el nuevo componente del vehículo y amplíe los orificios existentes en el raíl del bastidor delantero a 11 mm.
  6. Si el raíl del bastidor delantero nuevo no tiene tuercas SPAC preinstaladas: Aplique adhesivo estructural al lado interior de las tuercas SPAC y, a continuación, fíjelas en su sitio con mordazas.
  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  8. Instale el componente o los componentes nuevos.
    Apriete los pernos a 50 Nm.
  9. Realice la soldadura MIG.

    Soldadura MIG

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  10. Efectúe las operaciones posteriores a la reparación necesarias.
