Capa exterior de la aleta – Vehículos con puerto de carga de China

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas
1 CONJUNTO DEL PUERTO DE CARGA DE GB DE CHINA DE LA ALETA TRASERA EXTERIOR (Capa exterior de la aleta - Vehículos con puerto de carga de China)
2 Instapak (Pack de espuma expansible) Referencia de Tesla 1046403-00-A.
1 Remache estructural de alta resistencia, 6,5 mm
8 Remache abombado estructural, 6,5 mm
10 Remache, 4,8 mm
32 Remache avellanado, 4,8 mm, corto
18 Remache Flow Form S08
3 Remache Flow Form S18
1 Remache Flow Form S28
1 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Descripciones de la sección de la capa exterior de la aleta

Sección de la capa exterior de la aleta

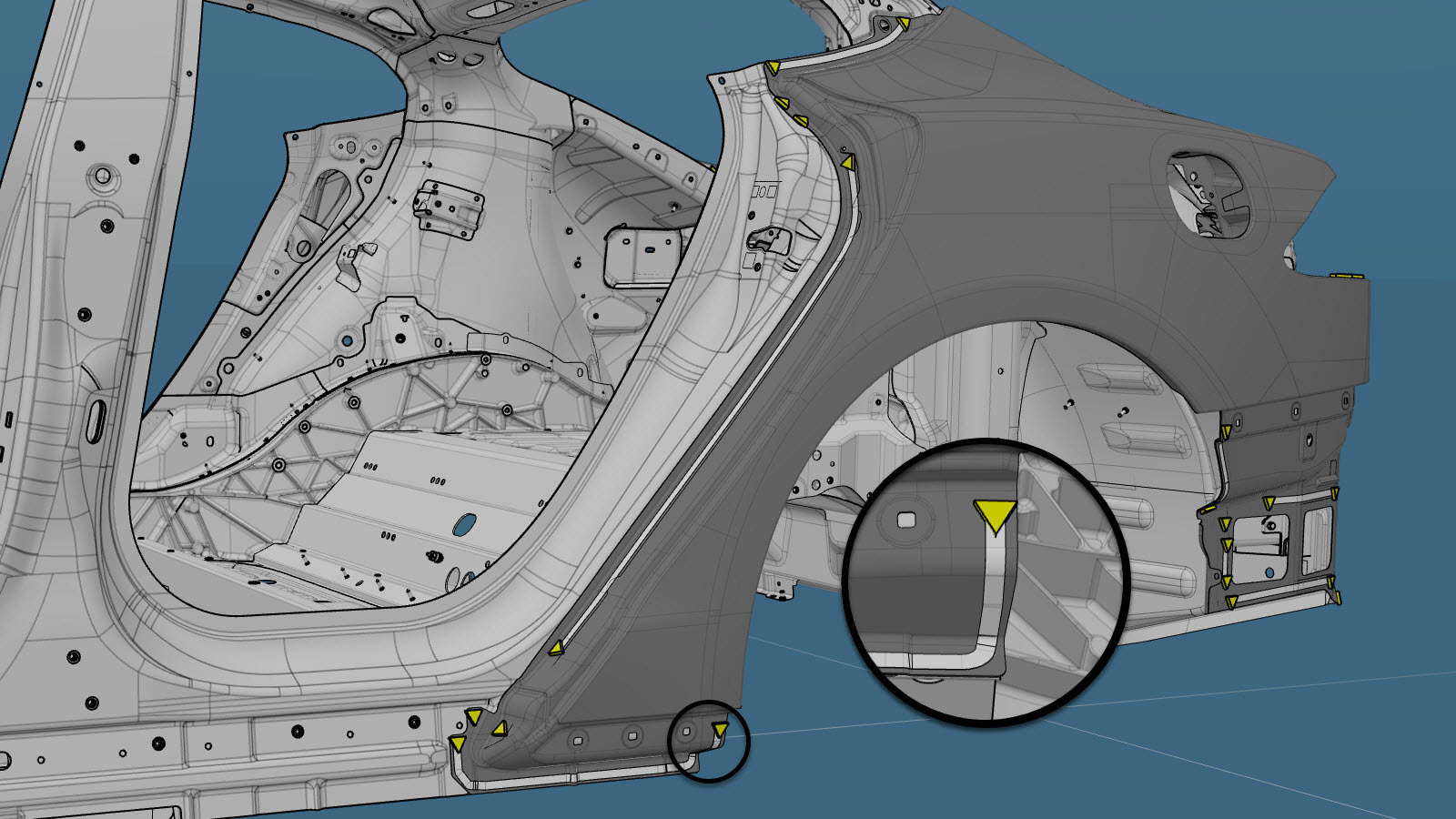

La capa exterior de la aleta (se muestra a continuación) es un solo componente y se puede sustituir como una sola reparación:

Como alternativa, en lugar de sustituir el refuerzo del pilar C completo, se puede sustituir la parte inferior de la capa exterior de la aleta utilizando la línea de corte descrita en este documento.

Secciones de la capa exterior de la aleta



Descripciones de la sección de la capa exterior de la aleta

Sección inferior

Línea de corte

Línea/punto de referencia

  • A = 264 mm.
  • B = 420 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Creación de una placa trasera de la parte restante del componente nuevo e instálelo como se indica.

Soldadura MIG

o Soldaduras de relleno de aluminio

Procedimiento de reparación

  1. Retire los componentes innecesarios del conjunto de servicio.
  2. Separe la brida del paso de rueda trasero.
  3. Retire el componente original.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si se sustituye solo una sección de la capa exterior de la aleta: Retire solo los fijadores de la sección que se va a retirar.

    o Soldaduras por puntos de fábrica

  4. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches, 4,8 mm
    • A = 5 mm.
    • B = 13 mm.

    o Remaches Flow Form, S08

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.
  7. Doble la brida del paso de rueda.
  8. Si se sustituye solo una sección de la capa exterior de la aleta: Realice la soldadura MIG.
    o Soldaduras de relleno de aluminio

    Soldadura MIG

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  9. Instale los Instapaks.
    Instale un Instapak en la cavidad entre la capa exterior de la aleta y el refuerzo del pilar C.
  10. Efectúe las operaciones posteriores a la reparación necesarias.
