Conjunto del pilar de la bisagra

Información de reparación

Las instrucciones de este procedimiento le permiten sustituir todo el conjunto del pilar de la bisagra o bien la sección superior o la sección inferior del conjunto del pilar de la bisagra.
Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	HINGE PILLAR ASSEMBLY (conjunto del pilar de la bisagra)
2	Remache de brida estructural
3	Remache estructural, 6,5 mm, mediano
5	Remache Flow Form S38
1	Remache Flow Form S48
2	Remache Flow Form S58

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Descripción de la sección del pilar de la bisagra

Tabla 1.
División en secciones del pilar de la bisagra

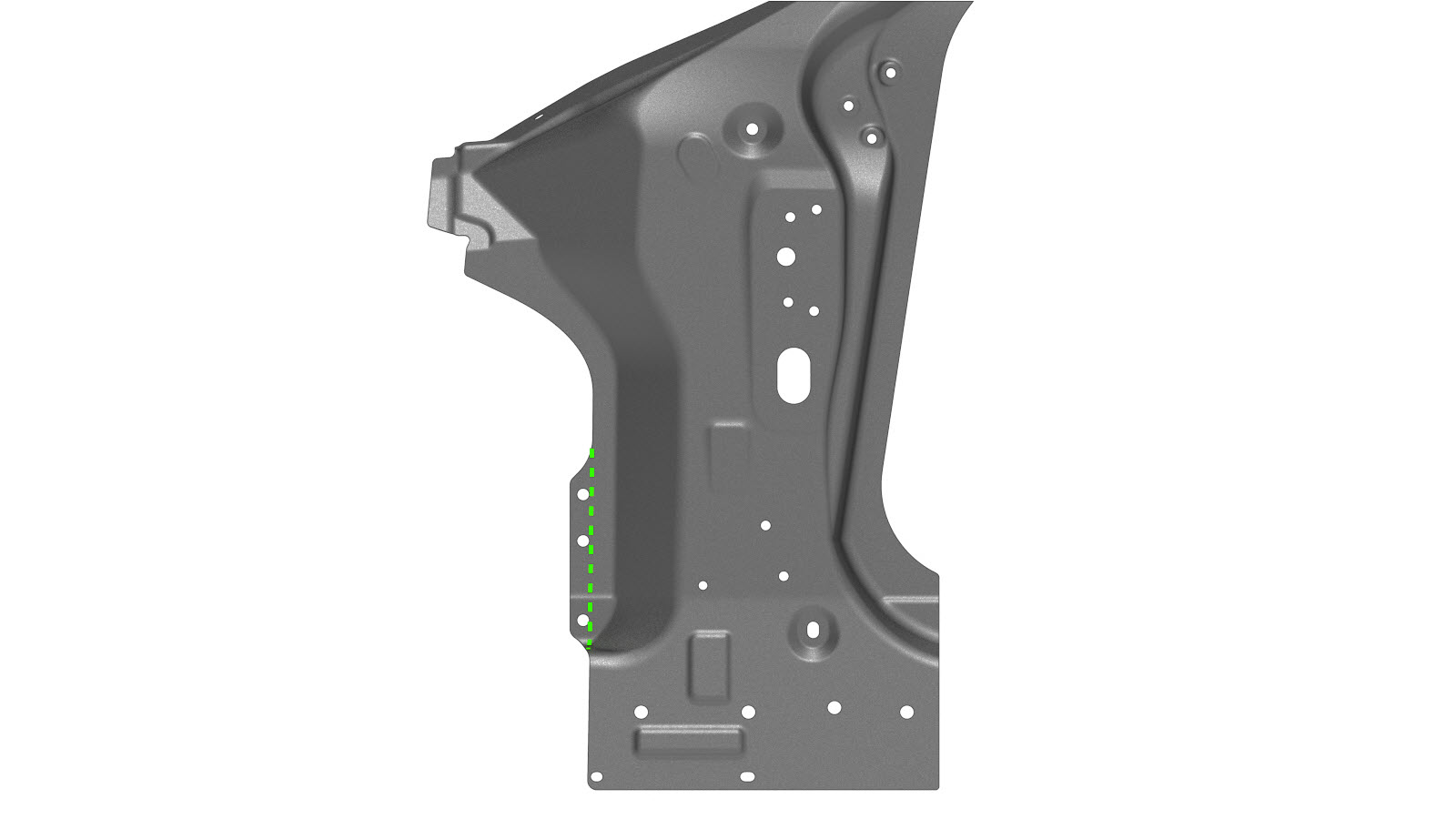

El conjunto del pilar de la bisagra (se muestra a continuación) es un solo componente y se puede sustituir como una sola reparación:

Como alternativa, en lugar de sustituir el conjunto del pilar de la bisagra completo, las áreas inferiores del conjunto del pilar de la bisagra se pueden sustituir empleando una parte de la pieza de recambio del conjunto del pilar de la bisagra mediante las líneas de corte descritas en este documento.

Sección superior del conjunto del pilar de la bisagra	Sección inferior del conjunto del pilar de la bisagra


Información sobre las secciones del conjunto del pilar de la bisagra

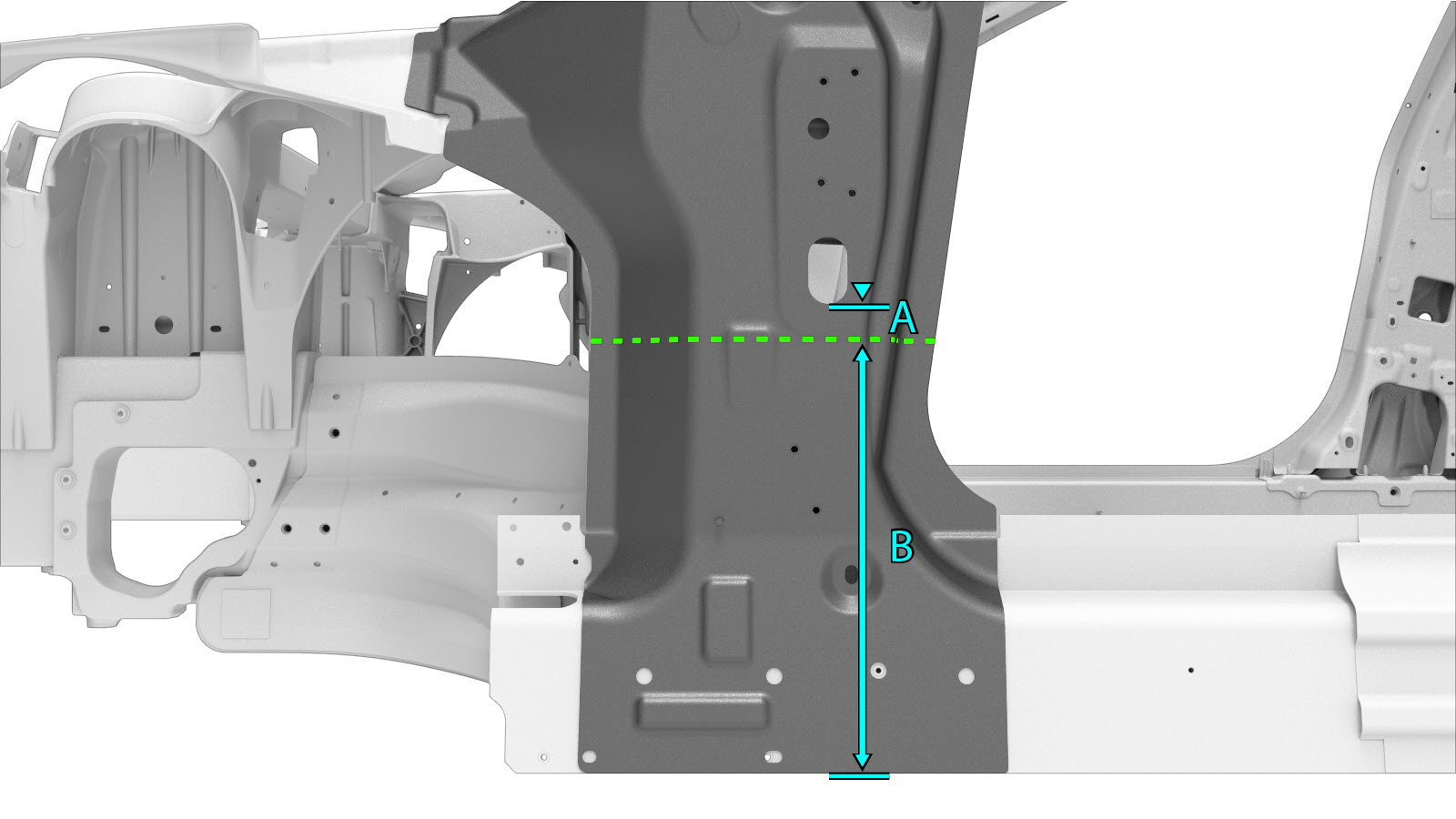

Línea de corte Línea/punto de referencia A = 30 mm. B = 372 mm. Nota Consulte el paso 4 para obtener más información sobre la preparación de la sección de sustitución. Cree e instale un disco de respaldo como se indica. o Soldaduras de relleno de aluminio Soldadura MIG

Procedimiento de reparación

Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.
Retire Conjunto exterior del asiento del pasajero.

Nota
Si solo se repara la sección inferior del conjunto del pilar de la bisagra, no retire el conjunto exterior del asiento del acompañante.
Retire el componente original.

o Soldaduras por puntos de fábrica

o SPR de fábrica

o Remaches estructurales de fábrica
Si están presentes, retire el soporte del guardabarros y la brida de la pieza de repuesto del nuevo conjunto de pilar de bisagra como se indica a continuación.

o Soldaduras por puntos de fábrica

Línea de corte
Preparación para la instalación.
o Remaches de brida estructurales, 6,5 mm
o Remaches estructurales, 6,5 mm, medianos
- A = 34 mm.
- B = 30 mm.
o Remaches Flow Form, S38

o Remaches Flow Form, S48

o Remaches Flow Form, S58

Soldadura MIG
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Realice la soldadura MIG.

Soldadura MIG

Nota
Si se sustituye una sección del conjunto del pilar de la bisagra: Suelde mediante GMA las juntas de tope que quedan entre las secciones y las soldaduras de tapón de aluminio.

o Soldaduras de relleno de aluminio

Aviso
Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.

Aviso
Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.

PRECAUCIÓN
No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.

Nota
Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
Instale Conjunto exterior del asiento del pasajero.
Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
Efectúe las operaciones posteriores a la reparación necesarias.
