Tuerca de refuerzo del asiento de la tercera fila
Código de corrección:
16010200302
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

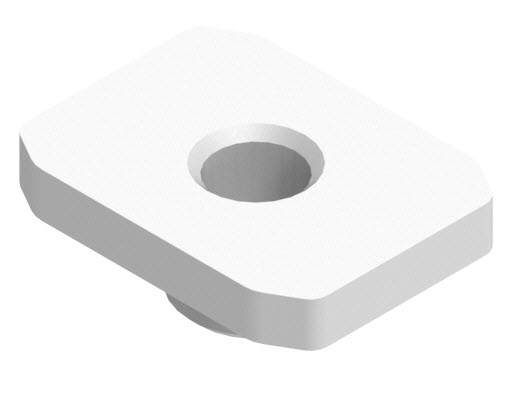

| 1 | TUERCA DE BARRIL, M10 (placa de tuerca de asiento de tercera fila) |
Referencia de Tesla 2006869-S0-A. |
| 2 |
Remaches ciegos
|
Referencia de Tesla 1003668-00-C. |
| 1 | BUTYL FOIL PATCH 50x50x1mm | Referencia de Tesla 1045194-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire el componente original.
Abra un orificio en el panel del suelo para poder acceder al componente original.
- A = 120 mm
- B = 40 mm
- C = 26 mm
- D = 12 mm
Remache estructural de fábrica
-
Preparación para la instalación.
- Instale el componente o los componentes nuevos.
-
Cubra el orificio de acceso con un parche de butilo.
- Efectúe las operaciones posteriores a la reparación necesarias.
