Alojamiento de la luz (vehículos fabricados hasta el 15 de agosto de 2015)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

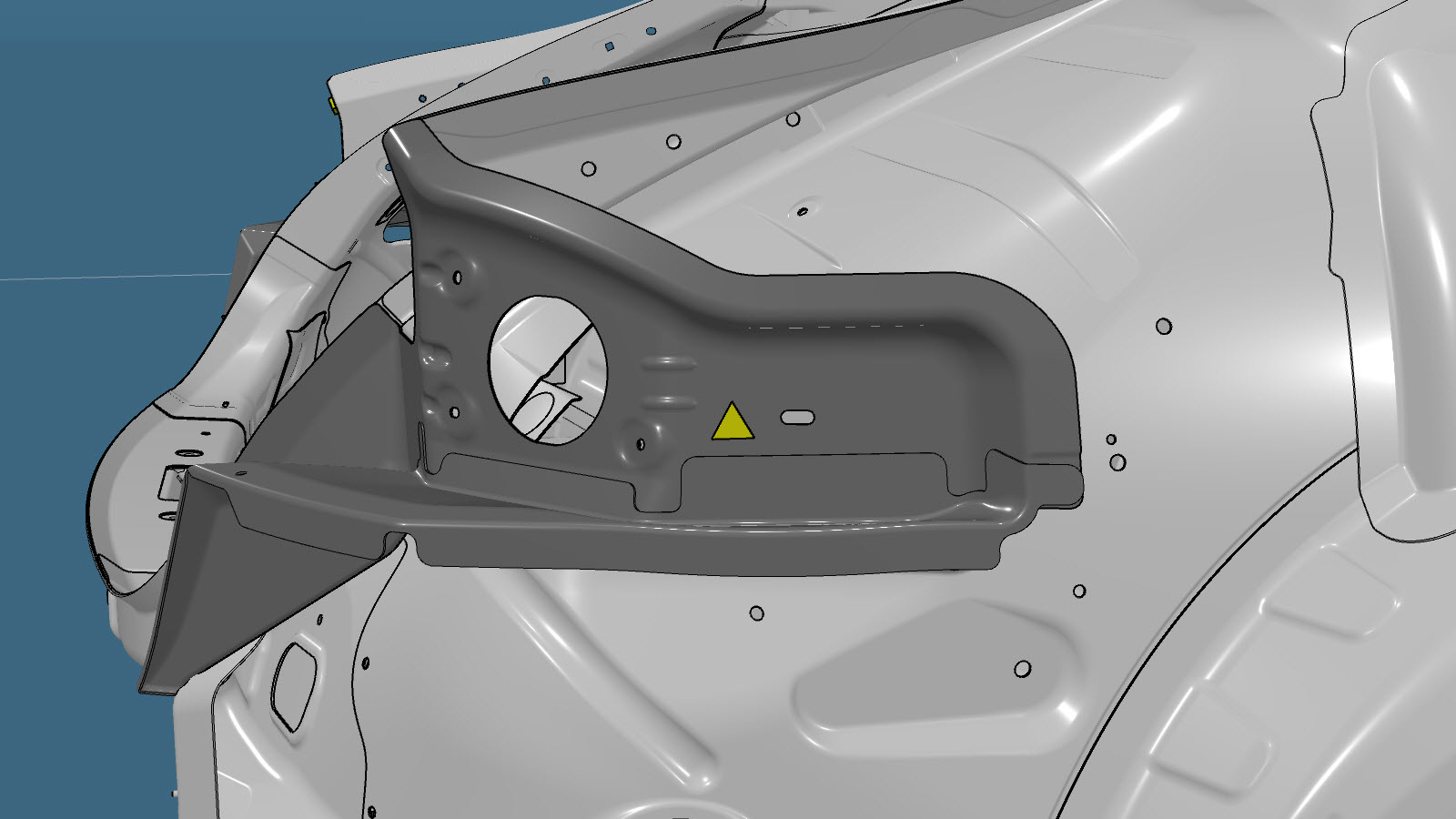

1	LAMP HOUSING ASSEMBLY (Conjunto del alojamiento de la luz)
8	Remache abombado estructural, 6,5 mm
3	Remache Flow Form S18
2	Remache Flow Form S28

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire la parte necesaria de Capa exterior de la aleta – Vehículos con un puerto de carga que no sea de China para dejar al descubierto el componente situado debajo que se va a sustituir.
Retire el componente original.
o Soldaduras por puntos de fábrica
Preparación para la instalación.

Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

o Remaches abombados estructurales, 6,5 mm

o Remaches Flow Form, S18

o Remaches Flow Form, S28
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Instale la parte necesaria de Capa exterior de la aleta – Vehículos con un puerto de carga que no sea de China que retiró para dejar al descubierto el componente que se va a sustituir.
Efectúe las operaciones posteriores a la reparación necesarias.
